La Caida del Halcón Negro

Autor: Jorge Elías

Black Hawk Down (La caída del halcón negro) es una película estadounidense de 2001 ganadora de 2 premios Óscar incluyendo mejor sonido y mejor montaje, de un total de 4 nominaciones. Fue dirigida por Ridley Scott y escrita por Ken Nolan. El argumento está basado en el libro homónimo de Mark Bowden que narra el hecho real acontecido durante una misión estadounidense de pacificación, con mandato de la ONU, en Somalia en 1993.

Trama:

Durante octubre de 1993, soldados estadounidenses de élite, Rangers y Delta Force son enviados a Mogadiscio, Somalia, como parte de una operación de paz de las Naciones Unidas: los cargamentos de alimentos enviados por la ONU son sistemáticamente robados por las milicias de los señores de la guerra (notablemente Mohamed Farrah Aidid, el más poderoso), que no dudan en ametrallar a inocentes civiles para conseguirlo.

El general William F. Garrison (EEUU) está al mando de la operación que, según sus asesores, no debiera tomar más allá de unos 2 semanas, pero tarda más tiempo del debido, por lo que Washington comienza a impacientarse. Entonces surge una nueva mision, llevada a cabo por las fuerzas Rangers y Delta de los Estados Unidos.

El objetivo es capturar a un grupo de guerrilleros liderados por Aidid que promueven el estado de anarquía y con ellos como cupón de canje, negociar el término de la guerra civil de facto. Cuando comienza la misión todo parece ir bien; un grupo de helicópteros UH-60 Black Hawk y MH-6 Little Bird con miembros de los Delta Force y Army Rangers abordo se dirige a Mogadiscio, en un aparente estado de calma. Un espía infiltrado sobre el terreno señala donde se reúnen los personajes a capturar. Pero la guerra urbana es un escenario complejo donde los helicópteros son gravemente vulnerables al fuego desde edificios, especialmente a las granadas autopropulsadas (RPG).

Cuando uno de los soldados Rangers cae de un helicóptero empiezan los problemas de verdad. Uno de los rebeldes logra impactar a un Black Hawk y lo derriba, otro de los helicópteros que acude al rescate también es impactado. Con dos helicópteros derribados, la misión de entrada, captura y salida se convierte en una misión de rescate. Es un escenario inesperado que se abre en un abanico de graves problemas, ya que las milicias no solo están bien armadas, sino que se confunden entre masas de personas que incluyen niños y mujeres que ni comprenden la operación ni distinguen entre un hombre armado y otro. Algunos, decididos y valientes, no temerán arriesgar sus vidas con tal de linchar a los caídos.

Es en ese momento cuando los mandos de los soldados comprenden que a pesar de ser éstos las fuerzas mejor preparadas de EE.UU, se encuentran ahora inmersos en una compleja situación que los llevara al peor escenario que puede producirse en una operación especial: perder la iniciativa y tener y causar graves bajas.

Soldados de la ONU de Malasia, Pakistán y EE.UU entran por tierra ante la gravedad de la situación. Vulnerables también a las granadas autopropulsadas y el fuego de los AK-47 de las milicias, pronto se encontrarán con heridos y muertos entre sus filas. El enorme fiasco convierte la misión en una desesperada carrera contra el tiempo para rescatar a los caídos, atrapados y heridos en una ciudad que se ha convertido en zona de combate mortal.

El convoy de la ONU logrará finalmente conducir a los supervivientes hacia la salvación. Agotados y heridos, son recibidos a la entrada de la zona segura (un estadio deportivo) por niños sonrientes que corren y juegan, pakistaníes amables con bandejas de té y agua. Las ráfagas de los AK-47 aún suenan tras ellos. "¿Hemos hecho algo útil?  Nada ha cambiado..."

El armamento exhibido en este film son los siguientes:

1. Fusil Colt Commando

Se trata de una versión más pequeña y ligera del fusil de asalto M16A2. De puntería menos precisa que el M16 y menor alcance eficaz dado a que tiene un cañón corto, pero adecuada a las distancias de combate habituales, es más maniobrable en combate a corta distancia al ser más compacta y ágil al movimiento debido a su tamaño. En comparación, el cañón y guardamanos son más cortos y la culata es telescópica. Con ésta recogida, mide un 25% menos que el fusil de tamaño completo. Además, cargada de munición, pesa más de medio kilo menos. También puede ser usado con un silenciador.

Especificaciones:

Diseñada: 1957
Fabricante: Colt
Producida: 1960 - presente
Cantidad en producción: Aprox. 8 millones (diciembre de 2007)
Peso: 3,9 kg
Longitud: 1.003 mm
Longitud del cañón: 508 mm
Munición: 5,56 x 45 mm OTAN
Calibre: 5,56 mmSistema de disparo: Recarga accionada por gas, cerrojo rotativo
Cadencia de fuego: 800-900 disparos/min, dependiendo del modelo
Alcance efectivo: 550 m
Cargador: STANAG estándar de 20, 30 balas

2. Carabina Colt M4

La Carabina M4 es una familia de fusiles de asalto automáticos en versión carabina, derivados del M16, fabricados por la empresa Colt de Estados Unidos. Es el arma principal de infantería estándar del Ejército de los Estados Unidos, y suele ser utilizada por algunas unidades policiales de élite, como los SWAT. El M4A1 suele desempeñar un papel relevante en las distintas operaciones de combate, habiendo sido diseñado para el combate en espacios cerrados, tripulaciones de unidades móviles y aéreas, paracaidistas y operaciones militares especiales.

Se trata de una versión carabina del fusil de asalto M-16 de puntería menos precisa que utiliza munición 5,56 x 45 mm OTAN con un cargador de 30 proyectiles, es más maniobrable en combate a corta distancia al ser más compacto y ágil debido a su tamaño. En comparación, el cañón y guardamanos son más cortos y la culata es telescópica. Con ésta recogida mide 757 mm, 81 mm menos que el fusil M16A2. Cargado con munición pesa 3,1 kg. El M4 es el sucesor moderno del CAR-15 Comando que después fue oficialmente renombrada XM177E1. La versión M4A1 incorpora rieles Picatinny para adaptar todo tipo de accesorios, tales como miras telescópicas, mirillas de hierro, lanzagranadas, agarradera frontal vertical, sistema láser AN/PAQ-4, lámparas tácticas, iluminadores infrarrojos y miras de visión nocturna; con estos detalles queda mucho más claro que es más eficaz para tácticas especializadas y combate urbano. Comparte un 80% de piezas internas con el M16A2. M203 es la designación del Ejército de los Estados Unidos al lanzagranadas de 40 mm y disparo único que generalmente se acopla al fusil de asalto M16 o a la Carabina M4.

Especificaciones:
Diseñada: 1994
Fabricante: Colt
Producida: 1994 - presente
Peso: 2,68 kg (descargada) y 3 kg (con cargador de 30 balas)
Longitud: 757 mm (con culata recogida) y 838 mm (con culata extendida)
Longitud del cañón: 368,3 mm
Munición: 5,56 x 45 mm OTAN
Calibre: 5,56 mm
Sistema de disparo: recarga accionada por gas, cerrojo rotativo
Cadencia de tiro 750-950 disparos/min
Alcance efectivo: 360 m
Cargador: STANAG estándar de 30 proyectiles.

3. Ametralladora M60

La M60 es una familia de ametralladoras desarrollada por los Estados Unidos en 1950, basada en el diseño de las armas alemanas MG42 y FG42. Se la considera una ametralladora de propósito general y se usa como arma de apoyo. La ametralladora M60 comenzó su desarrollo a finales de la década de 1940, como un programa para una ametralladora nueva y más ligera del calibre 7,62 x 51 OTAN. El diseño incluía características de otras ametralladoras (como la alemana MG42) además de otras características propias.

El propósito de esta arma era sustituir al BAR y a la ametralladora Browning M1919A6, usadas ambas como armas de apoyo de pelotón, además de en el rol de ametralladora media. Fue adoptada por el Ejército de EEUU en 1957, convirtiéndose desde entonces en una pieza básica del arsenal norteamericano, estando presente en todos los conflictos desde esa fecha. Aparte del uso en infantería, esta arma sustituyó a la ametralladora M73 en los blindados del Ejército norteamericano, ya que la M73 no resultó del todo eficiente.

Durante la Guerra de Vietnam, salieron a relucir algunos defectos de la M60. Entre estos cabe destacar la dificultad de cambiar el cañón mientras estaba caliente, ya que este no poseía ningún tipo de asidero y debían usarse guantes de amianto. Además, el bípode estaba soldado al cañón, haciendo el arma más pesada y cara de producir. También a causa de su peso, durante este conflicto fue apodada "La Cerda". Pese a ello, la imagen de la ametralladora ha quedado indisolublemente unida a la lucha en la jungla durante la Guerra de Vietnam. La variante M60 E2 corrige estos problemas y están disponibles "kits" de transformación para convertir las viejas M60 al modelo E2.

Reemplazada en ocasiones por la M240 como ametralladora media y por la M249 SAW como arma automática de escuadrón (ametralladora ligera). Sin embargo, sigue estando en servicio en el ejército de Estados Unidos, así como otros países; su producción continua en el siglo XXI. La M60 puede usarse para misiones de carácter ofensivo y defensivo. Para el primer fin destaca por su ritmo de fuego moderado, gran alcance efectivo, y un calibre mayor que el del fusil estadounidense en servicio, el M16. En uso defensivo, su largo alcance la convierte en un arma útil para detener o dificultar el paso del enemigo. Es alimentada mediante cinta de cartuchos, dispara el cartucho 7,62 x 51 OTAN (.308 Winchester, en nomenclatura americana y versiones civiles) y tiene un alcance máximo efectivo de 1100 metros. Cuenta con un cañón intercambiable y un bípode plegable.

Especificaciones:
Tipo: Ametralladora media
Origen: Estados Unidos
En servicio: 1957—presente
Fabricante: Saco Defense, U.S. Ordnance
Peso: 10,5 kg
Longitud: 1077 mm
Longitud del cañón: 560 mm
Munición: 7,62 x 51 OTAN
Calibre: 7,62 mm
Sistema de disparo: recarga accionada por gas, cerrojo abierto
Cadencia de fuego: 550 dpm
Alcance efectivo: 1100 m - Máximo: 3725 m
Cargador: cinta de eslabón desintegrable, de 50, 100 ó 200 cartuchos

4 Ametralladora FN Minimi

La M249 SAW (Squad Automatic Weapon en inglés) es una ametralladora ligera belga derivada de la FN Minimi, desarrollada para el Ejército de los Estados Unidos y fabricada por FNH USA. Utiliza munición de 5,56 x 45 mm OTAN en cinta que pueden ser contenidas en una cargador de plástico tipo caja de 200 tiros, en cargador de tela , o en cargadores tipo M-16 de 30 tiros, enfriada por aire y con un sólo selector de disparo automático, cuenta con un bípode de fábrica y se puede utilizar un trípode. Se le puede cambiar rápido el cañón, esto se logra girando el mango en contra de las manecillas del reloj. Cuenta con una culata de plástico y mirillas de hierro ajustables.

La Minimi es fabricada por Fabrique Nationale en Bélgica, mientras la M249 es hecha por FNH USA, el subsidiario americano de FN. La M249 era la ganadora de una competición realizada por el ejército de los Estados Unidos a fines de los años 70 y a principio de los 80 para una nueva ametralladora ligera. La Minimi ha sido adoptada por muchos otros países desde entonces, sobre todo entre miembros de la OTAN.

Especificaciones:
Tipo: ametralladora ligera
Origen: Bélgica y Estados Unidos
En servicio: 1982 - presente (FN Minimi)
Fabricante: FN Herstal y FN Manufacturing
Operadores: Ejército de Estados Unidos
Diseñada: 1974 (FN Minimi)
Producida: 1982 - presente (FN Minimi)
Peso: 6,88 kg (descargada) y 10,02 kg (cargada)
Longitud: 1.038 mm (SAW), 914 mm (culata extendida) y 766 mm (culata plegada) (PARA)
Longitud del cañón: 465 mm
Munición: 5,56x45mm OTAN
Calibre: 5,56 mm
Sistema de disparo: recarga accionada por gas con cerrojo abierto
Cadencia de tiro: 900 disparos/min
Velocidad del proyectil: 915 m/s
Alcance efectivo: 1.000 m
Cargador: de cinta de 100 o 200 proyectiles y cargador STANAG

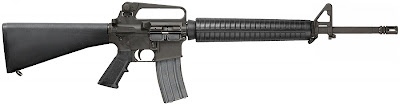

5. Fusil de asalto M16A2

El fusil de asalto M16A2 de calibre  5.56mm es una mejora del fusil M16A. Arma de peso ligero, refrigerado por aire, accionado por gas, con capacidad para disparar en fuego automático, raga de tres o disparo simple empleando un selector. Tiene una mira posterior ajustable. La parte inferior del guardamonte se abre para facilitar el acceso a la cola del disparador cuando se emplea guantes de invierno

Las mejoras efectuadas en el M16A2 son:

-El M16A2 dispone de un barril más pesado y más rígido que el M16A1

-Un guardamanos nuevo diseño, que se construye a partir de dos mitades idénticas, y tiene un contorno alrededor de la cual es más resistente y proporciona un mejor agarre cuando se sujeta el fusil

-La culata y empuñadura de pistola de la M16A2 están hechos de una posición más firme de inyección de plástico moldeable, que proporciona una resistencia mucho.

-El M16A2 tiene una mira posterior mejorada que se puede ajustar fácilmente

-El diseño del receptor superior de la M16A2 fue modificado para desviar cartuchos expulsados, y excluye la posibilidad de expulsión de los cartuchos de golpear la cara de un tirador zurdo

-El M16A2 está equipado con un dispositivo de control de disparo que limita el número de disparos del modo automático a tres por disparo, lo que aumenta la precisión y reduce el gasto de municiones

-Tiene un compensador de boca, destinado a reducir y mejorar la posición de disparo y la precisión.

-Posee un cañón mas pesado y emplea el proyectil OTAN estándar SS 109 tipo (M855) lo que le proporciona mayor alcance efectivo y penetración.

6. Fusil M-14

El M14 es un fusil de la empresa Colt usado por el ejército estadounidense en el periodo comprendido entre la Guerra de Corea y el principio de la Guerra de Vietnam. El fusil de combate M14 fue la evolución del M1 Garand de la II GM. El peine de ocho cartuchos fue sustituido por un cargador extraíble de veinte, y el arma tenía la posibilidad de disparar en ráfaga, pero sólo si se activaba el mecanismo con una "llave", que tenía el sargento de pelotón. También cambió el cartucho, sustituyendo el .30-06 Sprinfield (7,62 x 63mm) por el nuevo .308 Winchester NATO, que era de eficacia similar pero algo más pequeño y fue adoptado por la OTAN por instancia americana como 7,62 x 51 mm OTAN. Como otros de este calibre era potente, pero difícil de manejar en ráfaga.

A comienzo de la Guerra de Vietnam, Estados Unidos lo cambió por el fusil M16 con mayor durabilidad, con opciones semiautomática y automática, y mayor capacidad de proyectiles, aunque este resultó una desilusión debido a los problemas de precisión y atascos durante la carga a causa del material que presentaban sus primeras versiones.

Hoy en día, después de más de 40 años en servicio, el M14 es un fusil que sigue activo. Es utilizado por miembros del ejército americano, ya que es considerado por muchos como un fusil seguro y preciso. Gracias a algunas modificaciones en su sistema de miras, y la inclusión de carriles R.I.S, el M14 se usa como fusil de precisión de media distancia, con muy buenos resultados.

Especificaciones:
Tipo: Fusil de asalto automático
Origen: Estados Unidos
Estado: En servicio (1957 – presente)
Diseñada: 1954
Fabricante: Springfield Armory
Producida: 1959 – 1964
Cantidad: 1.380.000 aprox.
Peso: 5,2 kg
Longitud: 1.181 mm
Longitud del cañón: 559 mm
Munición: 7,62 x 51 mm OTAN (.308 Win)
Calibre: 7,62 mm
Sistema de disparo: recarga accionada por gas, cerrojo rotativo
Cadencia de tiro: 700-750 disparos/min
Velocidad del proyectil: 975,4 m/s
Alcance efectivo: 460 m a 800 m con mira óptica
Cargador: extraíble de 20 balas recto
Cadencia de fuego: 700-750 dpm

7. Fusil de asalto M16A1

El M16 es el fusil de asalto estándar de los Estados Unidos, utilizado por primera vez en la Guerra de Vietnam sustituyendo al M14, rechazado en un principio por estar construido, en gran parte, de plástico y de aluminio. El M-16 es una versión militarizada de la AR-15, diseñada por Eugene Stoner. Al principio encontró varios obstáculos por parte de los generales y personal de la Agencia de Investigación de Proyectos Avanzados de Defensa o (DARPA siglas en inglés) ya que tenían preferencia por calibres pesados, además de que era la primera arma construida con materiales compuestos (acero, aluminio y plástico).

El AR-15 espero 2 años para que finalmente lograra un soporte dentro de las fuerzas armadas; en una demostración el general Curtis LeMay ordeno 8,500 AR-15 para la defensa de bases aéreas del Comando Estratégico Aéreo, desafortunadamente el secretario de defensa Robert McNamara revoco el pedido. Esto no impidió que unidades de operaciones especiales y asesores americanos en Vietnam obtuvieran AR-15s.

Los primeros modelos sólo disponían de cargadores de 20 balas lo que suponía una desventaja frente a los AK-47 soviéticos y Tipo 56 chinos, y no funcionaban bien en condiciones de humedad. La forma del apagallamas dificultaba el movimiento en la selva, ya que éste se enganchaba en la vegetación; éstos son algunos de los problemas que tenía, pero a pesar de todo un soldado bien entrenado podía sacarle partido en combate. Actualmente los Estados Unidos utilizan el M16A2, muy similar al A1, pero con una serie de características que lo convierten en un arma mejorada, como el nuevo apaga-llamas, el guardamanos rugoso para una mayor sujeción por parte del tirador, etc. Otra novedad de la versión A2 es que puede disparar de dos maneras, semiautomático o bien en ráfagas cortas de tres disparos; esto es debido a la dificultad de muchos soldados para controlar las armas automáticas, ya que vacían los cargadores en pocos segundos.

Especificaciones:
Tipo: Fusil de asalto
Origen: EE.UU.
Diseñada: 1957
Fabricante: Colt
Producida: 1960 - presente
Cantidad: 8 millones (en diciembre de 2007)
Variantes: M16A1, M16A2 y M16A4
Peso: 3,9 kg
Longitud: 1.003 mm
Longitud del cañón: 508 mm
Munición: 5,56 x 45 mm OTAN
Calibre: 5,56 mm
Sistema de disparo: Recarga accionada por gas, cerrojo rotativo
Cadencia de tiro: 800-900 disparos/min, dependiendo del modelo
Velocidad del proyectil: 975 m/s (M16A1)930 m/s (M16A2) 1.067 m/s (M16A4)
Alcance efectivo: 550 m
Cargador: STANAG estándar de 20, 30 proyectiles

8. Fusil CETME

CETME es el nombre por el cual se conoce el que fue el fusil de asalto oficial del Ejército Español desarrollado en España por la agencia Centro de Estudios Técnicos de Materiales Especiales. Debido a que el diseño del G3 (o Heckler & Koch G3) parte del CETME B, éstos guardan un franco parecido. El CETME B fue creado y desarrollado en colaboración entre la fabricante alemana de armamento HK (Heckler & Koch GmbH) y España. Este G3 goza de un considerable volumen de ventas internacionales, habiendo sido adquirido por diversos ejércitos.

El Centro de Estudios Técnicos de Materiales Especiales (cuyo acrónimo da nombre al fusil) se creó para contrarrestar los efectos del aislamiento internacional bajo la dictadura franquista. Diseñó gran número de productos militares poniendo gran empeño en los fusiles de asalto, en vista de la necesidad de sustituir los anticuados fusiles del Ejército Español. Históricamente este rifle deriva del fusil de asalto alemán Stg-44 y su evolución al Stg-45. Fue desarrollado a modo de prototipo por la compañía Mauser en 1945, pero la derrota de Alemania en la Segunda Guerra Mundial detuvo el proyecto. Sin embargo, algunos técnicos de Mauser implicados en el proyecto se refugiaron en España. Uno de ellos, Ludwig Vorgrimler, fue su principal desarrollador.

El CETME fue creado por orden del Ministerio de Guerra Español, y su primer modelo (A) vio la luz en 1952. En 1957 es adoptado por el Ejército de Tierra. Sucesivos modelos mejoraron aspectos como la cadencia, alcance, precisión y el tipo de cartucho (adaptándolo al cartucho estándar de la OTAN: 7,62 x 51 mm). El CETME L, LC fue el fusil reglamentario de los tres Ejércitos Españoles hasta 1999, cuando se adopta el fusil alemán HK G36E. Curiosamente este fusil está basado en el CETME B: el CETME fue codesarrollado por la empresa alemana Heckler & Koch desde 1957 hasta 1961, momento en que la marca CETME desaparece de los modelos alemanes dando paso al HK G3.

El CETME es considerado uno de los mejores fusiles de asalto de su tiempo por su precisión, su potencia y, sobre todo, su resistencia. Actualmente el CETME C, en versión semiautomática para el mercado civil (también conocido como CETME Sport), tiene mucho éxito entre los países cuya tenencia es legal, por su fiabilidad, precisión, robustez y precio.

Durante 50 años el Centro de Estudios Técnicos de Materiales Especiales desarrolló diferentes versiones de este fusil:

- CETME A1 y A2: En 1949 se crea el primer fusil CETME, capaz de dar al soldado una elevada movilidad, precisión, alcance y potencia de fuego. Este fusil (Modelo A1) debería ser capaz de incapacitar a una distancia de 1.000 m, por lo que se desarrolla una nueva munición, el cartucho de 7,92 x 40 mm CETME. Dicho cartucho es acusado por empresas de la competencia (entre ellas la "Fabrique Nationale" Belga) de ser contrario a las Convenciones de Ginebra por lo cual se comienza el desarrollo del fusil (Modelo A2) recamarado al cartucho adoptado por la OTAN, el 7'62x51. En 1957 Alemania muestra interés en codesarrollar el fusil, mientras en España pasó a ser parte del equipo en el Ejército de tierra.

- CETME B: Este modelo es capaz de disparar dos municiones, la 7,62 CETME y la 7,62 OTAN, cambiando el muelle recuperador y el ángulo del portapercutor de la cabeza del cerrojo. Incorpora una bocacha apagallamas con la que puede lanzar granadas, mejora del asa portafusil, culatín ergonómico y bípode. En 1958 se fabrican las primeras unidades y pasa a ser arma de obligatoria uniformidad en los tres ejércitos de España. En 1961 se alcanza el primer acuerdo con la empresa alemana Heckler & Koch que comercializa el fusil bajo la marca G-3 y entra en servicio en más de 30 países.

- CETME C: Entra en servicio en las Fuerzas Armadas españolas en 1964; se estría la recámara, el alza pasa a ser del tipo librillo en distancias de 100, 200, 300 y 400 m, se le incorpora un carril para acoplar una mira telescópica y se le pone guardamanos y culata de madera, recuperándose por este motivo el nombre de "chopo" de los viejos Mauser. Fiable, duro y resistente, fue, sin lugar a dudas, la mejor versión del CETME.

- CETME E: Fue fabricado en poca cantidad de manera experimental para probar diferentes componentes de plástico tanto en el fusil como en cargadores, además de modificar el alza. Fue la antesala de los diferentes modelos que vendrían.

- CETME L Y LC: Legionario con un CETME L.Tras el fin de la fabricación en 1975 del CETME C, en 1984 comienza la de los modelos L y LC. Ambos sustituían las partes de madera por materiales plásticos, se redujeron los pesos y medidas, y se adoptaba el calibre 5,56 x 45 mm de la OTAN gracias al cual los cargadores pueden ir dotados de más munición en el mismo espacio aproximado debido al tamaño de los cartuchos, amén de suavizarse notablemente el retroceso. Es además la munición estándar de la OTAN por lo que supuestamente cualquier fusil de la alianza puede usar cargadores y munición aunque sea de otro modelo.

9. Fusil Heckler & Koch G3A3

El G3 es un fusil de asalto automático de calibre 7,62 x 51 OTAN, fabricado por Heckler & Koch, con la patente del CETME español. Utiliza cargadores de 20 cartuchos y puede disparar en modo automático. Su diseño tanto externo como interno es muy parecido al CETME, pero posee algunas modificaciones que la convierten en un arma nueva, como la mira de tambor o el uso de plástico en vez de madera. Se comenzó a fabricar en el año 1958 en Alemania, y dejó de fabricarse en el año 1999. Fue durante muchos años el fusil reglamentario del Bundeswehr, las fuerzas armadas alemanas. Se la ha visto en manos de insurgentes y guerrillas, gracias a su exportación masiva, su dureza y facilidad de uso. El arma funciona por retroceso de masas (blowback) y con acerrojamiento semirigido por rodillos, mide 1023 mm. Su peso descargada es de 4,5 kg, más pesada que otros rifles de asalto.

Tiene una cadencia de fuego de 600 disparos/min . Es un arma muy precisa, al acoplarle una mira telescópica se convierte en un fusil de tirador selecto. El 7,62 le confiere una gran potencia y alcance, a costa de un retroceso mayor que otros fusiles calibre 5,56 x 45 OTAN (223 Remington); aunque es más fácil controlarlo en modo automático que otros fusiles de asalto como el FN FAL belga y el L1A1 británico, debido a que el G3 es operado por retroceso de masas y no por gases como estos dos últimos.

Especificaciones:
Tipo: Fusil de asalto
Origen: Alemania
En servicio: 1958 – presente
Diseñada: década de 1950
Fabricante: Heckler & Koch
Producida: 1958 - presente
Peso: 4,4 kg (G3A3)
Longitud: 1025 mm (G3A3)
Longitud del cañón: 450 mm
Munición: 7,62 x 51 OTAN
Calibre: 7,62 mm
Sistema de disparo: Blowback (retroceso de masas) retardado via cerrojo con rodillos
Cadencia de tiro: 500-600 disparos/min
Alcance efectivo: 100-800 m
Cargador: extraíble recto, de 20 balas

10. Ametralladora ligera PKM

La PK es una ametralladora de propósito general diseñada en la ex-URSS y que actualmente es producida en Rusia. Sus equivalentes de la OTAN son la FN MAG, la MG3 y la M60. La ametralladora PKM fue introducida durante los años 60 y reemplazó a las ametralladoras SGM y RPD en servicio dentro de las fuerzas armadas soviéticas. La PK puede ser utilizada como un arma anti-aérea ligera cuando es montada sobre un afuste anti-aéreo. Una característica típica de las ametralladoras soviéticas es que el modelo estándar es alimentado desde el lado derecho y eyecta los cartuchos disparados por una portilla de expulsión situada en el lado izquierdo del arma, al contrario de la habitual portilla de expulsión situada en el lado derecho de la mayoría de ametralladoras occidentales.

La PK original (Ametralladora Kalashnikov, en ruso) fue desarrollada a partir del diseño del fusil automático AK-47, empleando el cartucho 7,62 x 54 R que originalmente había sido creado para el fusil Mosin-Nagant. Está equipada con un bípode simple y fue diseñada como un arma de apoyo, aunque también puede montarse e instalarse a bordo de vehículos. Es alimentada mediante cintas de 25 cartuchos, que pueden unirse a cualquier longitud deseada.

El modelo actual es la PKM (Ametralladora Kalashnikov Modernizada, en ruso), una versión mejorada y actualizada de la PK. Apenas pesa 7,5 kg y la variante PKMS montada sobre el trípode ligero Stepanov solamente pesa 12 kg. Para su empleo como ametralladora pesada, el modelo PKMS (PKM montada, en ruso) utiliza un trípode más estable. El modelo especial PKMSN2 puede montar modernas miras telescópicas nocturnas NSPU para operar con baja visibilidad. La PKT (PK para tanque en ruso) es un desarrollo de la PK para sustituir a la ametralladora coaxial SGMT Goryunov. Las modificaciones recibidas incluyen la retirada de la culata, un cañón más largo y pesado, un regulador de gas y un gatillo eléctrico solenoide. La PKM 2000 emplea proyectiles 7,62 x 51 mm.

La PKM y sus otras variantes aún son producidas en Rusia y se exportan a varios países. Por otro lado, varios modelos son fabricados localmente en otros países alrededor del mundo. Armas Zastava produce la PK bajo licencia en Serbia como M84 y aun continúa en servicio en otros países que formaron parte de la antigua Yugoslavia. Una versión es producida en los Estados Unidos por WiseLite Arms y comercializada por MarColMar Firearms.

Especificaciones:
Tipo: Ametralladora mediana
Origen: Ex-URSS
Estado: En servicio (1969 – presente)
Diseñada: 1958
Fabricante: Arsenal de Tula, Arsenal de Izhevsk
Producida: 1958 - presente
Peso: 8,99 kg con bípode (PK), 16,48 kg con trípode (PKS)
Longitud: 1173 mm
Longitud del cañón: 658 mm
Munición: 7,62 x 54 R
Calibre: 7,62 mm
Sistema de disparo: Recarga accionada por gas, cerrojo rotativo
Cadencia de tiro: 650 dpm
Alcance efectivo: 1000 m
Cargador: alimentada por cintas de 100, 200 o 250 proyectiles

11. Fusil RPK-74

El RPK-74 (Ruchnoi Pulemet Kalashnikova, Ametralladora Ligera Kalashnikov 1974), es una ametralladora creada por Mijail Timofevich Kalashnikov, diseñador del fusil de asalto AK-47, es un derivado de la ametralladora ligera RPK; había sido desarrollado junto con el fusil de asalto AK-74 como arma para la nueva munición del pequeño calibre 5,45 x 39 mm de la ayuda de la luz del nivel. El RPK-74 había sido adoptado por el Ejército Soviético a finales de los años 70 y es hasta hoy que es usado por el ejército ruso.

El RPK-74 internamente casi es el mismo fusil de asalto AK-74 de fuego selectivo, arma de fuego selectivo a gas, perno rotatorio, un cañón más largo inmovible, bípode y culata reajustada. El RPK-74 se puede alimentar a partir de cargadores de 45 proyectiles o los cargadores standart de 30 balas del AK-74 que se pueden encajonar. Los cargadores de 75 balas, similares en diseño a los de RPK, también fueron desarrollados, pero son muy raros y casi imposibles de encontrar a través de las tropas, mientras que muy siendo buscado después de, especialmente en Chechenia. Las versiones del RPK-74 con lado montan para los visores IR de visión nocturna se llaman RPK-74N. RPK-74 anteriores fueron fabricados con guardamanos de madera y culata fija. La mayoría de los RPK-74 modernos se fabrican con guardamanos y culata plegable de polímero, que se pliega hacia la derecha del arma.

Especificaciones:
Origen: Rusia
Calibre: 5,45 x 39 milímetros
Acción: Recarga accionada por gas, cierre rotatorio
Peso: 5 kilogramos en bípode
Longitud: 1060 milímetros
Longitud del cañón: 590 milímetros
Alimentación: cargadores de 45 o 75 proyectiles
Capacidad de fuego: 600 dpm.

12. Lanzacohetes RPG-7

El RPG-7 es un lanzagranadas ruso autopropulsado por cohete (Ruchnoy Protivotankoviy Granatomet -7) es una de las armas propulsadas por cohete más populares, que se lanza desde el hombro. Su robustez, simplicidad, bajo costo y eficacia le han hecho el RPG más usado en el mundo. Alrededor de cuarenta países utilizan actualmente el arma y es manufacturado por nueve países. Es también popular entre las fuerzas irregulares y de la guerrilla, incluyendo organizaciones terroristas. Los conflictos recientes han considerado el uso del RPG-7, incluyendo Somalia, Irak, y Afganistán. Es un arma de apoyo polivalente. Su culmen fue en la guerra de Vietnam siendo muy utilizado por la guerrilla del Vietcong.

El lanzacohetes con mira óptica pesa 6,9 kg y tiene un alcance máximo efectivo de 300m contra objetivos en movimiento y de 500m contra objetivos estáticos. Entre las granadas antitanque producidas para el RPG7 están la PG-7, la PG-7M, la PG-7N y la PG-7VL que pueden penetrar hasta 60cm de acero homogéneo. La PG-7VR tiene una cabeza mejorada preparada para penetrar los blindajes resistentes modernos. El OG-7 y OG-7M son granadas antipersonal altamente explosivas. A pesar de estar especialmente diseñados para destruir tanques y otros vehículos de combate, también se han usado para derribar helicópteros. Durante la lucha en Mogadishu, Somalia en Octubre de 1994, 2 helicópteros Blackhawk del ejercito Americano fueron derribados usando RPGs

13. Lanzacohete Norinco Tipo 69

El lanzacohete Norinco Tipo 69 de 85 mm es una copia del famoso RPG-7, desarrollado por la ex-Unión Soviética. Surgio de la ingenieria inversa de un RPG-2. Presentado por primera vez en la década de 1970, el  RPG Tipo 69 es un arma común para el soldado individual para el combate antitanque en el Ejercito Popular Chino. En los 80s, desarrollaron nuevas  granadas para adaptarlas a los requisitos de los campos de batalla moderno.

14. Fusil Norinco Tipo 56

Fusil similar al Norinco Tipo 56-1, pero con culata fija (Ver siguiente).

15. Fusil Norinco Tipo 56-1

El Tipo 56 es un fusil de asalto hecho en China desde 1956. Es la versión china del AK-47 ruso, del cual se distingue por tener una bayoneta plegable incorporada. Sus cargadores de aluminio y plástico pueden encajar tanto en el AK como en el Rk-62 finlandés. Durante el período posterior a la Segunda Guerra Mundial, la República Popular China recientemente establecida era un “amigo cercano” de la Unión Soviética, así que era natural que el país mucho menos avanzado adoptara las armas de un aliado más avanzado. En 1956, el ejército chino adoptó dos diseños militares soviéticos, los cuales llevan el mismo nombre Tipo 56 y disparan el cartucho soviético 7,62 x 39 mm. Uno era la carabina semiautomática Simonov SKS y el otro era el fusil de asalto Kalashnikov AK-47. Ambas armas fueron hechas en grandes cantidades y utilizadas por el Ejército Popular de Liberación EPL, de China, así como exportadas a diversos países.

El Tipo 56 original era una copia casi exacta del AK-47 soviético, con su receptor molido. Después los diseñadores chinos le cambiaron al AKM su receptor estampado, bajo la misma designación de Tipo 56. Las únicas diferencias notables eran las marcas en idioma chino en vez de ruso y la bayoneta puntiaguda plegable incorporada, que substituyó a la bayoneta desmontable original de origen soviético.

La única diferencia visible del AK-47 es una bayoneta permanentemente unida del punto, que dobla debajo del cañón cuando es parada. Algunas fuentes dijeron que la calidad de esas armas era peor que la original soviética. Por lo menos un cierto número de rifles Tipo 56 careció de la galvanoplastia de cromo en el área del sistema del cañón y del gas, y que eran mucho menos resistente a la corrosión.

Especificaciones:
Fipo: Fusil de asalto
Origen: China
Estado: En servicio
Diseño: 1956
Fabricante: Norinco
Producida: 1956 – presente
Cantidad: + 50 millones
Variantes: Tipo 56-1, Tipo 56-2
Peso: 3,8 kg
Longitud: 874 mm
Longitud del cañón: 414 mm
Munición: 7,62 x 39 mm
Calibre: 7,62 mm
Sistema de disparo: Recarga accionada por gas,cierre rotatorio
Cadencia de tiro: 650 dpm
Velocidad del proyectil: 710 m/s
Alcance efectivo: 400 metros
Cargador: 30 proyectiles.

16. Fusil AKS-74U

El AKS-74U (АКС-74У) es una fusil desarrollada en la Unión Soviética a finales de los años setenta. Es básicamente una versión corta del AKS-74 que combina el tamaño reducido de un subfusil y la munición calibre 5,45 x 39 mm. La "U" de su nombre significa Ukorochennyj "acortado" en idioma ruso. El AKS-74U se diseñó para ser usado por tripulantes de vehículos, artilleros, unidades paracaidistas y de fuerzas especiales. La versión para fuerzas especiales (llamada AKS-74U-UBN) permite añadir un silenciador y un lanzagranadas de 30 mm (también silenciado). Este fusil fue muy popular en muchos de los países del Pacto de Varsovia, por lo que fue producido en muchos países. Yugoslavia lo fabricó bajo el nombre M85 y hoy en día se puede ver en los países que surgieron tras su desmembramiento en los años noventa.

Especificaciones:
Calibre: 5,45 x 39 mm
Acción: Recarga accionada por gas, con cerrojo rotativo
Longitud: 735 mm (con la culata extendida) y 490 mm (plegada)
Cargador: 30 cartuchos
Alcance: 300 m
Cadencia: 730 disparos por minuto

17. Cañón sín retroceso SPG-9

El SPG-9 Kopye (lanza) es un cañón sin retroceso ruso, portátil, transportable por sus servidores que se monta sobre un trípode de calibre 73 milímetros. Para su disparo se despliegan aletas estabilizadoras, con ayuda de cohetes CALOR SE, similares a los empleados en el cañón Grom 2A28 de 73 mm de baja presión que equipa al vehículo BMP-1.Entró en servicio en 1962, sustituyendo al cañón B-10. El proyectil es lanzado desde el arma por un pequeño impulsor, que le da una velocidad inicial de entre 250 y 400 metros por segundo. Una vez que el proyectil ha recorrido unos 20 metros del lanzador, un motor de cohete en su base se enciende, adquiriendo una velocidad de 700 metros por segundo. A pesar de ser liviano, el SPG-9 es transportado en un vehículo y llevado a la posición de sus dos servidores. Su despliegue se efectúa en un minuto. El arma está en servicio en un gran número de las fuerzas armadas, y puede disparar una gran variedad de proyectiles, no obstante la mayoría de ellos son copias del ex-soviético PG-9 HEAT y OG-9 FRAG-HE El SPG-9D es una variante empleada por las tropas aerotransportadas que permite el desmonte de sus ruedas. Actualmente, es fabricado en Irán

Especificaciones:
Tipo: Cañón antitanque sin retroceso
Origen: Ex-Unión Soviética
Estado: En servicio
Producción: 1962 - 1999
Peso: 47,5 kg
Peso con trípode: 59,5 kg
Longitud: 2.110 mm
Ancho: 990 mm
Altura: 800 mm
Operadores: 2
Calibre: 73 mm, de anima lisa
Trípode: regulable a tornillo con Elevación + 7 ° / -3 ° y ángulo de giro de 30 °
Cadencia de fuego: 6 dpm
Velocidad del proyectil: 250 a 400 m/s
Alcance efectivo: 800 metros
Alcance máximo: 1.200 metros a 6.500 m
Sistema de alimentación: Manual con carga posterior
Puntería: Visor PGO-9 o la Visor óptico nocturno PGN-9 IR pasivo de 4x

18. Granada incendiaria AN/M14

Las granadas de humo son un tipo especial de granada utilizada como medio de señalización, indicación de objetivo o marcaje de zona de aterrizaje. Por igual se utilizan como pantallas para cubrir los movimientos de las unidades militares. Las granadas de humo, comúnmente, son consideradas como no letales, aunque un uso inadecuado o incorrecto puede causas serias lesiones e incluso la muerte. El cuerpo del dispositivo consiste en un cilindro metálico de acero con algunas perforaciones en su parte superior e inferior, esto es para permitir la salida del humo cuando la granada ha sido activada. Contiene de 250 a 350 gramos de compuesto generador de humo (suele ser clorato de potasio) entintado; rojo, verde, naranja, gris, amarillo, azul, blanco, negro o violeta). La reacción producida es exotérmica y el contenedor puede permanecer caliente por algún tiempo, incluso ya sin emitir humo. Otro tipo de granadas, son las del tipo incendiario. Están rellenas de fósforo blanco, que es diseminado por la onda explosiva. El fósforo blanco arde al estar en contacto con el aire y brilla en una llama de color amarillo, mientras produce una gran cantidad de humo blanco (pentóxido de fósforo). Estas actúan como granadas incendiarias y una variante de ellas es arrojada con lanzagranadas portátil o fijo en un vehículo blindado de combate. El usuario debe estar consciente de la dirección del viento al utilizar las granadas, especialmente las de fósforo.

19. Lanzagranadas M203

El lanzagranadas M203 es un arma accionada por bombeo, de disparo único y con recarga por la culata que se fija tanto a un fusil de asalto M16A2 como a una carabina M4A1. Al ser básicamente un accesorio de gran potencia, el ensamblaje del M203 se ajusta por debajo del cañón y por delante del cargador de munición e incorpora su propio mecanismo de disparo, lo que permite al M203 funcionar como un arma completamente independiente. El lanzador fue presentado en 1970 como sustituto del viejo M79 del Ejército y los Marines, un arma que había que transportar además del fusil de asalto del soldado. Gracias a la variedad de tipos de munición de 40 mm., entre los que se encuentran los proyectiles explosivos, señalizadores y de iluminación, el M203 proporciona al equipo de asalto individual la potencia de fuego de varios morteros pero sin el peso de un equipamiento adicional.

20. Pistola Colt M1911A1

La M1911 es una pistola semiautomática de acción simple de calibre .45 ACP. Fue la estándar del Ejército estadounidense desde 1911. En 1921 se modificó levemente su forma para ser más fácil de empuñar, pasando a llamarse M1911A1. En esa configuración permaneció en uso hasta 1985, y aún hoy en día se sigue usando debido a su gran poder de parada, aún habiendo otros modelos más avanzados, como la Glock 21 y la SIG P220. Las tropas estadounidenses que participaron en la Guerra Filipino-Estadounidense iban mal equipadas. Su pistola estándar en ese entonces era una semiautomática de calibre .38 (9.65 mm), que tenía problemas de funcionamiento por la hostilidad del ambiente selvático y su bajo poder de parada. El ejército tuvo que volver a emplear revólveres calibre .45 Long Colt y resultaron ser más efectivos en los combates, con un buen poder de parada.

De esa guerra y una investigación militar con ganado vivo y cadáveres humanos, se concluyó que la pistola semiautomática con el mejor poder de parada sería una de calibre .45, cuya bala pesara 14.9 g y tuviera una velocidad aproximada de 240 m/s. Por lo anterior, en 1906 el gobierno de Estados Unidos saca a concurso la compra de una pistola que tuviera las características concluidas. De las seis empresas participantes, el modelo de la compañía Colt ganó el concurso. Éste fue diseñado por John Browning, que también diseñó el cartucho apropiado para el arma, el .45 ACP.

La pistola de la Colt fue adoptada oficialmente en marzo de 1911 por el Ejército estadounidense bajo el nombre de M1911. La Armada y el Cuerpo de Marines la adoptan en 1913. Esta pistola permaneció en servicio de forma continua en el ejército hasta enero de 1985, cuando es sustituida por la Beretta 92F/FS, que es su actual estándar, para cumplir consideraciones de la OTAN. Además, el modelo H&K Mark 23 sutituyó a la M1911 en las operaciones militares especiales. Solamente la unidad especial SWAT la sigue utilizando, aunque en una versión modernizada.

Especificaciones:
Peso: 1130 g
Longitud: 219 mm
Longitud del cañón: 127 mm
Munición: .45 ACP, 10mm Auto, .40 S&W, .38 Super, 9 x 19, .22 LR, .44 S&W
Calibre: 11,43 mm, 10 m, 9 mm y 5,5 mm
Sistema de disparo: Acción simple
Alcance efectivo: ~ 50 m
Cargador: monohilera de 7 cartuchos, extraíble

21. Pistola Tokarev TT-33

La TT-30, posteriormente TT-33 (7,62 mm Samozarjadnyj Pistolet Tokareva obrazca 1933 goda), es una pistola semiautomática desarrollada por Fedor Tokarev como pistola de servicio para el Ejército Soviético y para reemplazar al revólver Nagant M1895, en uso desde la época del Imperio ruso. En 1930, el Consejo Militar Revolucionario aprobó una resolución para probar nuevas armas auxilares que reemplazarían a los anticuados revólveres Nagant M1895. Durante las pruebas, se hizo notar el potencial de la pistola diseñada por Fedor Tokarev. Pero mientras la TT-30 entraba en producción, se hicieron algunos cambios al diseño para simplificar su producción. Se hicieron modificaciones menores en el cañón, seguro, gatillo y armazón de la pistola, siendo las más importantes la omisión del lomo removible del mango y unos cambios a los rieles de acerrojado del cañón. Esta pistola rediseñada era la TT-33. La TT-33 fue ampliamente utilizada por las tropas soviéticas durante la Segunda Guerra Mundial, aunque no llegó a reemplazar completamente al revólver Nagant

Externamente, la TT-33 es muy similar a la pistola FN 1903 diseñada por John Browning, pero también emplea el sistema de retroceso corto de la Colt 1911 A1. Pero la Tokarev no es un clon de la Colt 1911 A1, aunque emplea un sistema de martillo y gatillo muy similar, con un martillo externo. Este sistema puede retirarse del arma como una unidad modular e incluye guías para cartuchos que le otorgan un funcionamiento confiable.

Los ingenieros soviéticos también le añadieron varias otras características, como rieles de acerrojado alrededor de toda la circunferencia del cañón (no solamente en su parte superior) y otras tantas que facilitaran la producción y mantenimiento de la pistola. Incluso se llegó a incorporar al armazón los labios de alimentación que habitualmente van en el cargador, para así evitar daños y bloqueos en caso de introducirse un cargador deformado en la pistola. La TT-33 está calibrada para el cartucho 7,62 x 25 Tokarev, que a su vez está basado en el cartucho similar 7,63 x 25 Mauser, empleado en la pistola Mauser C-96. Capaz de soportar abuso repetido, una gran cantidad de pistolas Tokarev fueron producidas durante la IIGM y hasta bien entrados los años 50.

Especificaciones:
Diseñada: 1930
Fabricante: Tokarev (Fue fabricada bajo licencia en otros paises)
Producida: 1933-1954
Cantidad: +1.700.000
Peso: 840 g
Longitud: 196 mm
Longitud del cañón: 116 mm
Munición: 7,62 x 25 y 9 x 19
Calibre: 7,62 mm y 9 mm
Sistema de disparo: recarga accionada por retroceso
Cargador: monohilera de 8 cartuchos, extraible

22. Pistola Beretta 92FS

Las pistolas semiautomáticas Beretta Serie 92 son una familia perfecta de armas, muy fiable y muy popular lucha contra el crimen. Son pistolas que operan con retroceso corto, con retraso del sistema de bloqueo, que origina un tiempo de ciclo más rápido y ofrece excepcional precisión y fiabilidad. Posee un seguro de doble acción ambidextro. Es utilizada ampliamente en las comisarías de policía y las fuerzas militares de numerosos países, entre ellos EE.UU., Italia, Francia.

Especificaciones:
Tipo: pistola semiautomática
Calibre: 9x19
Longitud del cañón: 125 mm
Longitud total: 217 mm
Capacidad: 15 proyectiles
Peso: 950 g

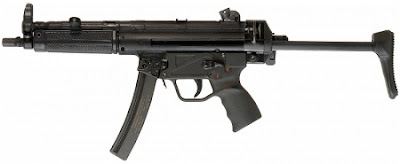

23. Subfusil Heckler & Koch MP5A3

La MP5 es una familia de subfusiles desarrollada por el fabricante alemán de armas Heckler & Koch a partir de 1964. Fue introducida por Heckler & Koch en 1966, bajo la denominación HK54. Este nombre proviene del antiguo sistema de numeración HK, donde el "5" designa el modelo de un fusil ametrallador, y el "4" identifica sus cámaras para municiones de 9 × 19 mm. Fabricado originalmente en Alemania, después se concedieron licencias de fabricación a Grecia, Irán, Pakistán y México. Al tratarse de un subfusil con tantas versiones, lo hace ideal para unidades militares, fuerzas de seguridad, de élite de ambas o de uso privado.

La gama de subfusiles MP5 es numerosa, encontrándose modelos con supresor de sonido incorporado, culatín plegable, culata fija, visores montados, alzas tradicionales de tiro, etc. Por esta razón, dependiendo de cuál es su modelo y versión, puede haber una gran diferencia de peso, medida, cadencia de tiro, selector de tiro, etc. Algunos modelos incluyen en su selector de tiro, aparte de los habituales seguro, tiro a tiro y automático, una posición más que es la de tres disparos, desde la cual el arma realiza tres disparos seguidos cada vez que se acciona el gatillo. La variante MP5A3 es un modelo con culata plegable y fuego en ráfaga libre.

Especificaciones:
Tipo: Subfusil automático
Origen: Alemania
Estado: en servicio desde 1966 hasta el presente
Diseñada: 1964
Fabricante: Heckler & Koch
Producida: 1966-presente
Variantes: MP5K, MP5K-PDW, MP5SD, MP5N, MP5/F, MP5/10, MP5/40, HK94, A2, A3
Peso: 2,88 kg
Longitud: 490-660 mm
Longitud del cañón: 225 mm
Munición: 9 mm Parabellum
Calibre: 9 mm
Cadencia de tiro: 750 dpm
Alcance efectivo: 100-125 m
Cargador: de 15 a 30 proyectiles

24. Ametralladora Browning M2HB

Es una ametralladora pesada diseñada a finales de la Primera Guerra Mundial por John Browning. El diseño tiene varias denominaciones específicas; la denominación oficial para el modelo de infantería es Ametralladora Browning, Cal..50, M2, Flexible. Es un arma efectiva contra soldados, vehículos y embarcaciones sin blindaje o ligeramente blindados, fortificaciones livianas y aviones en vuelo rasante.
La ametralladora Browning .50 ha sido usada extensivamente por los Estados Unidos como armamento para vehículos y aviones desde los años 20 hasta el día de hoy. Fue masivamente usada durante la Segunda Guerra Mundial, la Guerra de Corea, la Guerra de Vietnam, así como durante las operaciones en Iraq en 1990 (Guerra del Golfo) y 2003 (Invasión de Iraq de 2003). Es la principal ametralladora pesada de los países miembros de la OTAN y ha sido usada por varios países más. Aún sigue en servicio y su diseño es muy similar a la ametralladora Browning Modelo 1919.
Fue rápidamente adaptada como arma antiaérea, siendo también elegida como arma de apoyo a la infantería bajo la denominación de Modelo 1921. Este último fue utilizado durante los años 20 como arma antiaérea y antitanque. En 1932, el diseño fue actualizado y se le denominó como M2, aunque cumpliendo las mismas misiones.
Así como en la M1921, la variante original para infantería de la M2 estaba equipada con una camisa de enfriamiento por agua. Finalmente esta ametralladora fue reemplazada por una variante sin camisa de enfriamiento, pero con un grueso cañón enfriado por aire (a pesar que estos se recalentaban demasiado rápido al usarse en tierra). La masa y la superficie del nuevo cañón compensaban de cierto modo la pérdida del enfriamiento por agua, al mismo tiempo que reducían el tamaño y peso del arma .
Debido al largo proceso de cambiar el cañón, se desarrolló un sistema mejorado conocido como QCB (siglas de Quick Change Barrel, que significa Cañón de Cambio Rápido). También se ha desarrollado una versión aligerada, la cual apenas pesa 27 kg.
La ametralladora M2 dispara el cartucho .50 BMG (12,7 x 99), que actualmente también es utilizado en fusiles de francotirador pesados y fusiles de largo alcance debido a su excelente precisión a gran distancia, performance balística, enorme poder de parada y letalidad. Es una ametralladora refrigerada por aire y alimentada por cinta que dispara a cerrojo cerrado, usando el principio del retroceso corto. En esta acción, el cerrojo y el cañón están acoplados y retroceden al disparar el arma. Luego de un corto trecho el cerrojo y el cañón se desacoplan, retrocediendo el primero. Esta acción abre el cerrojo y hace avanzar la cinta, preparando el arma para el próximo disparo, todo esto a una cadencia de 450-550 disparos por minuto (600-1200 en las ametralladoras aéreas M2/M3 de la Segunda Guerra Mundial; 300 en la M2 sincronizada con la hélice). Esta cadencia no suele alcanzarse en combate, ya que el fuego continuo a tal cadencia desgastaría el cañón con solamente unos cuantos miles de disparos, debiendo ser reemplazado. La cadencia de la M2 disparando a fuego continuo se sitúa a menos de 40 disparos por minuto.
La M2 tiene un alcance máximo de 7,4 kilómetros cuando usa munición del tipo Ball, con un alcance máximo efectivo de 1,8 kilómetros al ser disparada desde el trípode M3. En su rol de arma portátil terrestre, esta pesa 38 kilogramos y el trípode M3 ensamblado otros 20 kilogramos. En esta configuración, el gatillo "de mariposa" en forma de V se sitúa al extremo del arma, con una agarradera tipo "mango de pala" a cada lado del cajón de mecanismos y el retén del cerrojo al centro. Para disparar, se debe asir ambas agarraderas y apretar el gatillo con uno o ambos pulgares. Cuando el retén del cerrojo ha sido girado hacia abajo, el arma dispara en ráfagas. De otro modo, funciona en modo semi-automático. Para esto, se gira hacia arriba el retén del cerrojo. En ambas modalidades, la M2 se dispara de la forma indicada anteriormente. Al contrario de otras ametralladoras modernas, no tiene seguro. En modelos de producción reciente se han instalado gatillos convencionales dentro de las agarraderas, descartando los gatillos "de mariposa".
Ya que la M2 fue diseñada desde un principio para adaptarse a diversas configuraciones, puede ser alimentada tanto desde el lado izquierdo como el lado derecho. Esto se logra cambiando los sujeta-cinta, la bandeja de alimentación, los topes para cartuchos delanteros y traseros, e invirtiendo la palanca de carga. Esta conversión puede hacerse sin herramientas en menos de un minuto.
Entre los diversos tipos de cartuchos usados por esta ametralladora están el M2 Ball, para usarse contra soldados y blancos de material ligero, el trazador M1 y el M962 SLAPT. Este último, así como el cartucho M903 SLAP, puede atravesar más de 3/4 de pulgada de blindaje de alta dureza a 1500 metros. Esto se logra gracias a un penetrador de tungsteno con un diametro de .30 pulgadas (7,62 mm). La bala del SLAPT tiene una carga trazadora en su base. El empleo de este cartucho fue aprobado en 1990.

Especificaciones:
Diseñada: en 1921
Producida: 1932 hasta el presente
Peso: 38 kg
Longitud: 1.650 mm
Longitud del cañón: 1.140 mm
Munición: 12,7 x 99
Calibre: .50 BMG (12,7 mm)
Sistema de disparo: recarga accionada por retroceso; retroceso corto
Cadencia de tiro: 450-600 dpm
Velocidad de la bala: 930 m/s
Alcance efectivo: 1.800 m
Cargador: Cinta de munición (en caja)

25. Ametralladora GE M134 Minigun

La Minigun es una ametralladora multicañón con una elevada cadencia de fuego (miles de balas por minuto), que emplea el sistema Gatling de cañones rotativos accionado por un motor eléctrico alimentado desde una fuente de energía externa. En la cultura popular, el término "Minigun" se refiere a cualquier ametralladora Gatling accionada externamente, aunque también es empleado para armas con la misma configuración y cadencia de fuego sin importar el calibre o el modo de accionamiento. Específicamente, la Minigun es un arma originalmente producida por General Electric. El "Mini" de su nombre servía para distinguirla de otros modelos con el mismo mecanismo de disparo, pero que utilizaban cartuchos de 20 mm o mayores, como el cañón automático rotativo M61 Vulcan.

El arma básica es una ametralladora rotativa de 6 cañones, refrigerada por aire y accionada eléctricamente. El motor eléctrico hace girar dentro del arma la recámara de los cañones y el sistema de disparo.El diseño multicañón de la Minigun ayuda a evitar el sobrecalentamiento, pero también sirve para otras funciones. Los cañones múltiples tienen una mayor capacidad para soportar una alta cadencia de disparo, ya que el proceso de disparo/extracción/recarga tiene lugar en todos los cañones simultáneamente. Mientras que un cañón dispara, otros dos se encuentran en diferentes etapas de extracción del casquillo y otros tres son recargados. La Minigun está compuesta por varios cañones de fusil que disparan a cerrojo cerrado, situados en un cajón de mecanismos circular. Los cañones son girados mediante una fuente de energía externa, usualmente eléctrica, neumática o hidráulica. Otras armas con la misma configuración son impulsadas por la presión de los gases de los disparos o el retroceso de las balas disparadas. Aunque el arma es alimentada con cintas de cartuchos, necesita un mecanismo alimentador que desintegre la cinta mientras los cartuchos son introducidos en las recámaras. El mecanismo original era denominado MAU-56/A, pero ha sido reemplazado por el mejorado MAU-201/A.

La Minigun de la General Electric se encuentra en servicio en todas las fuerzas armadas estadounidenses, bajo varias denominaciones. La versión básica fija del arma fue denominada M134 por el Ejército Estadounidense, mientras que la misma arma fue denominada GAU-2/A por la Fuerza Aérea Estadounidense. El arma de la USAF tiene tres subvariantes, mientras que el arma del Ejército parece que ha sido mejorada aunque sin cambios en su denominación. Las fuentes disponibles muestran una relación tanto entre la M134 y la GAU-2/A, como la M134 y la GAU-2B/A. Una variante aparte, denominada XM196, con un engranaje de eyección extra fue desarrollada específicamente para el Subsistema de Armas XM53 del helicóptero AH-56 Cheyenne.

Otra variante fue desarrollada por la Fuerza Aérea Estadounidense especialmente para montajes flexibles, entonces principalmente para el helicóptero UH-1N, denominada GAU-17/A. Los principales usuarios de la GAU-17/A fueron la Marina Estadounidense y los Marines, que la emplean como armamento defensivo en varios helicópteros y embarcaciones de superficie. El arma es parte tanto del sistema de armas A/A49E-11 del helicóptero UH-1N y el subsistema de armas A/A49E-13 del helicóptero HH-60H. Las armas de estos sistemas presentan una cadencia de fuego variable, entre 2000 o 4000 balas por minuto. Se habla de un posible denominación GAUSE-17 (GAU-Shipboard Equipement-17), cuando el sistema es montado en embarcaciones de superfiecie, aunque esto no sigue el sistema oficial para denominaciones ASETDS.

Especificaciones:
Tipo: Ametralladora rotativa
Origen: Estados Unidos
En servicio: 1963-presente
Diseñada: 1963
Fabricante: General Electric, Dillon Aero INC, DeGroat Tactical Armaments, Garwood Industries
Munición: 7,62 x 51 OTAN
Calibre: 7,62 mm
Sistema de disparo: cañones rotativos accionados eléctricamente
Cadencia de tiro: Variable, 4000 - 6000 balas por minuto en algunas aplicaciones
Cargador: Cinta de eslabones desintegrables o tambor de capacidad variable, dependiendo de la instalación

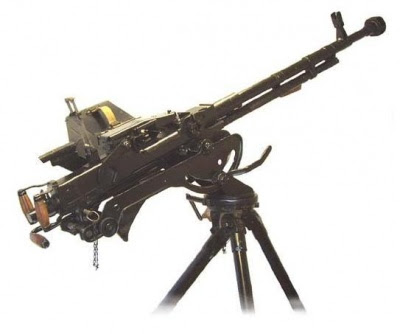

26. Ametralladora pesada DShK

La DShK (Degtyareva-Shpagina Krupnocalibernyj; ametralladora de gran calibre Degtyarev-Shpagin, en ruso) es una ametralladora pesada antiaérea hecha en la Unión Soviética que emplea el cartucho 12,7 x 108. Esta ametralladora también fue empleada como ametralladora pesada de infantería, siendo montada sobre un afuste con dos ruedas y protegida por un escudo de acero. Su nombre deriva de los diseñadores de armas Vasily Degtyarev, que diseñó el arma original, y Georgi Shpagin, que mejoró el sistema de alimentación de los cartuchos. A veces es apodada Dushka (literalmente "Queridita", en ruso) debido a su abreviación.

Fue la primera ametralladora soviética de gran calibre diseñada como arma antiaérea dedicada por encargo oficial. La petición fue enviada al diseñador Vasily Degtyarev (quién diseñó la ametralladora DPM en 1929). El primer prototipo de la ametralladora de 12,7 mm, llamado DK (Degtyarev, Krupnocalibernyj; Degtyarev de gran calibre) fue construido en 1930. Esta arma fue oficialmente adoptada y se fabricó en pequeñas cantidades durante el período de 1933 - 1935. Era una arma accionada por los gases del disparo, alimentada mediante un tambor de 30 balas y con una pobre cadencia de fuego. A finales de la década de 1930, otro famoso diseñador de armas soviéticas, Eigor Shpagin (el mismo que diseñó el subfusil PPSh-41 de 7,62 x 25), diseñó un mecanismo de alimentación mediante cinta, que se podría instalar fácilmente en la DK en vez del cargador. Esta modificación apareció en 1938, y en 1939 fue adoptada oficialmente por el Ejército Rojo como “12.7 mm Krupnocalibernyj Pulemet Degtyareva-Shpagina, DShK” (Ametralladora Degtyarev-Shpagin de gran calibre). La DShK fue utilizado durante la Segunda Guerra Mundial (1939-1945) como arma antiaérea, y también como ametralladora pesada de infantería.

Después de la guerra, se hicieron un cierto número de modificaciones para mejorar la DShK - el mecanismo de alimentación rotativo fue sustituido por uno que jalaba la cinta para hacerla más sencilla y funcional, entre otras modificaciones. La nueva arma fue adoptada como DShK-M, o DShK modernizada, siendo también conocida como DShKM-38/46. También fue utilizada como ametralladora pesada para apoyar la infantería y ametralladora antiaérea, así como montada en algunos tanques (T-55 y T-62) y vehículos blindados (BTR-155). A finales de los años 60 y años 70, la DShKM fue gradualmente reemplazada en servicio por la ametralladora más moderna NSV/NSVT. La DShKM fue ampliamente exportada a las naciones socialistas y a los regímenes pro-soviéticos. También fue fabricada en otros países, tales como China, Irán, Yugoslavia y Pakistán. Fue ampliamente utilizada en las numerosas “guerras locales”, incluyendo las campañas afganas.

La DShKM fue uno de los diseños más exitosos de su tiempo.

Las balas AP de 12,7 mm (0,50 in) hechas de Magnesio, podían perforar una plancha de blindaje de acero de 15 mm de espesor a 500 m. La DShK es una ametralladora alimentada mediante cinta y accionada por los gases del disparo, refrigerada por aire.

Para emplear la DShk como ametralladora antiaérea, el afuste con dos ruedas se podía transformar en un trípode separando sus dos "colas", agregándole la pata de apoyo y retirando sus ruedas. Para este rol se le agregaban alzas y puntos de mira aéreos, así como un soporte para los hombros opcional. Algunas ametralladoras DShK fueron utilizadas como armas antiaéreas navales montadas sobre afustes de pedestal a bordo de embarcaciones pequeñas.

La DShKM era casi idéntica, con la única diferencia en el mecanismo de alimentación, que era plano y más convencional. Este mecanismo también empleaba un brazo oscilante para mover la cinta, conectado al porta-cerrojo mediante la palanca de carga.

Especificaciones:
Diseñada: 1938
Peso: 34 kg (sólo el arma) / 157 kg (sobre afuste con ruedas)
Longitud: 1625 mm
Longitud del cañón: 1070 mm
Munición: 12,7 x 108
Calibre: 12,7 mm
Sistema de disparo: recarga accionada por gas
Cadencia de tiro: 600 por minuto (automático)
Cargador: cintas de 50, 100 y 200 balas

27. Lanzacohete M72 LAW

El M72 LAW (por sus siglas en inglés: Light Anti-armor Weapon o Light Anti-tank Weapon) es un lanzamisiles portátil antitanque de 66 mm y un solo disparo diseñado en los Estados Unidos y producido por Nammo Raufoss AS en Noruega. El M72 LAW reemplazó a la Bazooka como el arma antitanque principal de las fuerzas armadas de los Estados Unidos después de la guerra de Corea. Estaba pensado reemplazarla por el FGR-27, pero en su lugar, se introdujo el AT-4.

Este tipo de arma consiste en un cohete contenido dentro de un tubo doble, uno interno y otro externo, que actúan como el lanzador. El tubo externo protege herméticamente del exterior al cohete y el mecanismo de disparo; además, es donde se encuentran el gatillo y las miras delantera y trasera. El tubo interno contiene el percutor y es extendido desde el tubo exterior cuando se va a disparar, alargando el arma. Una vez que esta acción se ha llevado a cabo, el lanzamisiles pierde sus propiedades herméticas y ya no es a prueba de agua, aunque se devuelva a su posición original. Al disparase, no hay un empuje significativo hacia atrás, sin embargo, cuando el cohete sale del tubo, emite gases de propulsión a temperaturas alrededor de 760° C. Una vez fuera del tubo, la ojiva extiende seis aletas por la parte trasera para estabilizarse durante su vuelo. Una vez disparado, el M72 ya no es útil y puede ser desechado, debido a su naturaleza de un solo disparo.

28. Escopeta Remington 870

El legendario modelo 870 de Remington en su versión táctica. Una escopeta diseñada para un manejo rápido y fiable. En 1812,  Epithalet Remington, comenzó la fabricación de armas de fuego que pronto alcanzarían fama y prestigio, permitiendo forjar los cimientos de la actual "Remington Arms Company".

También, hace su aparición Moses Browning, diseñando varios mecanismos de corredera para la firma Winchester, pero por motivos económicos entre la empresa y el inventor se produjo la ruptura., lo que permitió a "Remington", emplear sus diseños. En 1908,  apareció la escopeta de acción de corredera la Remington Mod. 10, arma que alcanzo gran popularidad entre los cazadores norteamericanos. En 1940, la empresa Winchester decide crear la "Winchester 870" que continua fabricándose en la actualidad, sobrepasando la increíble cifra de los tres millones de unidades, siendo una de las armas mas difundidas del mercado norteamericano sin olvidar el amplio uso que de ellas hacen las instituciones armadas y en particular las policiales.

La escopeta Remington mod. 870, entra en el tipo de armas de funcionamiento a repetición, la misma posee almacén cargador y la acción de carga y descarga la realiza manual y voluntariamente el tirador por medio del dispositivo denominado chimaza o corredera manual de carga. El cajón de mecanismos esta fabricado de un bloque de acero de alta resistencia. Para montar el sistema se presiona el desconector ubicado en la parte anterior del arco guardamonte, permitiendo accionar el guardamanos llevándolo hacia atrás, presentando un cartucho en pre recamara y completando el movimiento llevando la acción hacia delante introducir este último finalmente en recamara, estando el arma lista para disparar.

Especificaciones:
Fabricante: Remington Arms Company
Calibre: 12 / 70mm
Longitud total: 980 mm
Longitud del cañón: 485 mm
Longitud de la recamara: 85 mm
Peso del arma: 2.900 grs
Capacidad de carga: 6 cartuchos + 1 opcional en recámara
Culata plegable.
Cañón de 18" cilíndrico.
Resiste la corrosión hasta en las más duras condiciones medio ambientales.

29. Granada de mano M67

La M67 es una granada de fragmentación utilizada por las fuerzas armadas de Estados Unidos y Canadá (donde se conoce como C13). La M67 reemplazó a la M61, que a su vez sustituyó a la Mk 2. La M67 puede ser arrojada a aproximadamente 30 metros por el soldado promedio. Tiene una mecha de 4,2 segundos que causa la detonación del explosivo que se encuentra dentro de la estructura metálica redondeada. El recubrimiento, al estallar la carga, se fragmenta en cientos de pedazos, produciendo heridas en un radio de 15 metros y causando fatalidades a 5 m o menos. Algunos fragmentos pueden volar hasta 230 metros.

Se deben tomar cuatro pasos para activar la granada:

-Primero, el operador adopta la posición de lanzamiento: los pies bien separados, sujetando la granada con las manos en la zona del abdomen.

-Segundo, remover el clip de seguridad (muchas tropas en zonas de combate lo remueven de antemano).

-Tercero, el operador pone el dedo índice de su mano inhábil en la anilla de la espoleta mientras que sostiene firmemente el cuerpo de la granada junto a la palanca con su mano hábil para que cuando arranque el pin, la palanca no se caiga automáticamente y no encienda la mecha. En este punto, si el pin es removido por accidente, puede volverse a colocar en su lugar, siempre que el operador tenga la palanca de seguridad sujeta.

-Cuarto, el usuario separa con fuerza la granada del pin, se asegura que la palanca esté todavía intacta y arroja la granada hacia el blanco. De ser tácticamente apropiado, el operador advierte con un grito a sus compañeros sobre el proyectil que acaba de lanzar. El usuario y sus camaradas deben luego cubrirse de la explosión.

Como medida de seguridad adicional, el pin de la granada está doblado, para que no sea removido accidentalmente. El usuario debe tirar con fuerza para que el pin se enderezca al salir. El pin es pequeño y está hecho de un metal relativamente blando, así que no es difícil retirarlo en el fragor del combate. Cuando la granada es arrojada, la palanca de seguridad se desprende. Esta acción libera una aguja impulsada por un resorte, la cual impacta contra una cápsula de percusión, encendiendo la mecha. Luego de 4,2 segundos, ocurre la explosión.

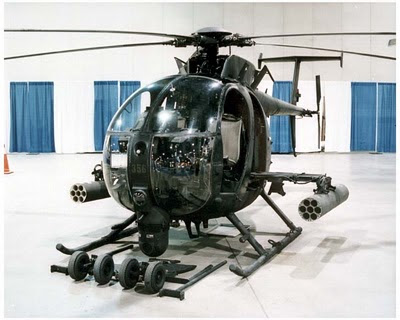

30. Helicóptero AH-6C



Versión  armada del conocido MD 530 Defender muy probada ya en combate. Provista de ametralladoras, misiles antitanque Hellfire, y cohetes de 2,75 pulgadas, le permite a sus operarios dar apoyo a las fuerzas especiales o incluso atacar blancos aéreos como otros helicópteros. En su versión MH-6B de transporte y usos varios, puede llevar hasta 6 personas en misiones especiales, en donde la rápida inserción y extracción es vital. Para esto a veces los pasajeros vuelan sentados mirando hacia afuera, asegurados con arneses pero casi fuera del helicóptero. Además de permitir una rápida salida, esto permite que los ocupantes puedan usar sus armas personales para asegurar su lugar de llegada desde el aire.

El MH-6B es el único helicóptero ligero de asalto del US Army. Puede llevar ametralladoras y cohetes para apoyo. Una versión previa, la EH-6B, era usada como un puesto aéreo de comando y control. Ambas versiones tienen un alcance sin repostaje es de 250 millas náuticas, y poseen el mismo motor Allison T-63 de 252 shp. La producción actual para exportación incluye el 500E, que posee una cabina alargada y rediseñada además de otras mejoras. También está el modelo 530F, con un motor más potente Allison 250-C30 para operaciones a gran altitud. Las variantes militares de estas versiones fueron introducidas en 1984. Estas versiones militares, basadas directamente en el MD-500/MD-530, son conocidas en el US Army como AH-6J y MH-6J. Poseen un motor más poderoso al igual que aviónica mejorada, incluyendo un sistema mixto GPS/inercial de navegación y un FLIR de 16x. También permiten el montaje de una mira óptica estabilizada en el parabrisas, para utilizar las armas de a bordo. Existen también opciones para el uso de diversas miras ópticas en un sensor instalado en un mástil sobre el rotor principal, un rastreador de blancos, telémetro láser, sistema de visión térmica, piloto automático, etc. Además de esto se puede tener un paquete de navegación todo tiempo. En resumen, la idea es que se pueda montar muchos sistemas, a veces muy caros, sobre un helicóptero barato de fabricar y mantener.

El AH-6J puede llevar dos contenedores de siete tubos lanzacohetes de 2,75 pulgadas y dos minigun de 7,62 mm modelo M134. Además de esto, puede llevar ametralladoras calibre .50, lanzagranadas automáticos de 40 mm, misiles Hellfire y misiles aire-aire Stinger.

31. Helicóptero UH-60 Black Hawk



El Sikorsky UH-60 Black Hawk es un helicóptero utilitario de carga media o de asalto, bimotor, derivado del Sikorsky S-70. El YUH-60A (S-70) fue el ganador de la competición de un helicóptero utilitario de transporte táctico (UTTAS; Utility Tactical Transport Aircraft System) para el Ejército de Estados Unidos a principios de la década de 1970 para reemplazar la familia UH-1 Iroquois. Además, sirvió de base para variantes en servicio en otras ramas de las Fuerzas Armadas de Estados Unidos.
Es usado preferentemente para transportar tropas hacia el campo de batalla, heridos y como soporte aéreo contra tropas terrestres de armamento ligero. Sus orígenes están basados en el conocimiento obtenido por los estadounidenses en Vietnam, ya que el helicóptero en sí probó ser un arma muy poderosa a la hora de desplegar tropas en terrenos difíciles. El UH-1 Huey demostró ser una aeronave que podía usarse como plataforma de apoyo al ser artillado, o transporte y rescate de tropas en el frente; sin embargo, el ejército de los Estados Unidos comenzó a pensar en un sustituto para este helicóptero debido a que tenía puntos débiles como los rotores de solo dos aspas y un tren de aterrizaje que no estaba construido para aterrizajes de emergencia.

Con esa experiencia Bell y Sikorsky comenzaron sus estudios; esta última se hallaba más presionada puesto que Bell se había adjudicado los dos últimos contratos del ejército con el UH-1 Huey y el AH-1 Cobra, con lo cual debía desarrollar un helicóptero que fuera capaz de sobrevivir a los impactos. El concepto del helicóptero utilitario en combate es que tenga dualidad de los sistemas, para poder soportar el fuego enemigo, fue así como se piensa en una aeronave con mandos gemelos y biturbina. Además, en caso de un aterrizaje de emergencia inminente, los componentes se diseñaron para una deformación progresiva protegiendo el habitáculo del helicóptero; de esta manera se logra un diseño robusto, capaz de soportar situaciones extremas.

Variantes: Sikorsky S-70, SH-60 Seahawk, HH-60 Pave Hawk, HH-60 Jayhawk

Especificaciones:
Origen: Estados Unidos
Fabricante: Sikorsky Aircraft

Tipo: helicóptero utilitario
Primer vuelo: 1974
Introducido: 1979
Estado: servicio activo
Producción: 1979-presente
Construidos: + 2.600
Coste unitario: US$ 5,9 millones
Tripulación: 3-4 (piloto, copiloto, 1 o 2 jefes de tripulación).
Longitud: 19,76 m
Diámetro rotor principal: 16,36 m
Altura: 5,18 m
Área circular: 210,14 m²
Peso vacío: 6.191 kg
Peso máximo de despegue: 9.926 kg
Planta motriz: 2× turboejes General Electric T700-GE-401, 1.260 kW (1.560 HP) cada uno.
Velocidad máxima operativa (Vno): 150 nudos
Alcance en vuelo: 2,1 horas
Armamento: 2 x ametralladora M60 o M134 7,62 mm
Puntos de anclaje: Cuatro puntos en semi alas laterales con capacidad, para cargar una combinación de Misiles Hellfire y Stinger
Otros: Cuatro tanques externos de combustible.

Fuente: Desarrollo y Defensa, Wikipedia.org, Blog Armas y Cine y Imfdb.org
