Autor: Jorge Elías
Sahara es una película de aventuras de origen estadounidense, estrenada en el año 2005, basada en la novela del mismo título del autor norteamericano Clive Cussler.
Sinopsis:
La película transcurre en África, Eva Rojas (Penélope Cruz) es médico de la ONU destinada a África; allí descubre lo que puede ser una epidemia; en el trascurso de su investigación es atacada por unos desconocidos y salvada por un arqueólogo marino, antiguo marine (Matthew McConaughey).
Ambos se dirige a la misma zona: ella por la epidemia y él en busca de un acorazado que naufragó hace 140 años; el jefe de él decide que vayan juntos con el resto del equipo.
La película se convirtió en una desastre a nivel económico perdiendo 97 millones de euros (en base a la inflación actual). Tuvo repercusión básicamente a causa del romance de sus protagonistas.
Las siguientes armas han sido empleadas en este film:
1. Pistola Heckler & Koch USP Compact-9mm
La Heckler & Koch USP (Universelle Selbstladepistole o Pistola automática universal) es una pistola semiautomática diseñada por el fabricante de armas Heckler & Koch. Para su construcción, en el armazón se ha empleado fibra de vidrio junto con una novedosa técnica de inyección que mezcla partículas de acero con polimero. Mecánicamente emplea el sistema Browning mejorado con modificaciones basadas y aplicadas al bloque de recámara en vez de anillos, cadeneta abierta tipo Sig Sauer y a un sistema de doble muelle concéntrico, al objeto de reducir tanto el retroceso como el desgaste prematuro de ciertos elementos. Los primeros modelos USP Compact aparecieron en 1994. Estos son modelos USP de tamaño reducido, y están disponibles para los mismos cartuchos de la versión de tamaño completo, y adicionalmente para el .357 SIG. Debido al menor tamaño del armazón, los cargadores para la variante Compact pueden tener una extensión en el puño para un mejor acomodamiento de la mano del tirador. Actualmente es arma de dotación reglamentaria en el Cuerpo Nacional de Policía de España. (Ver abajo)
La Browning High Power, técnicamente llamada P35, es uno de los mejores modelos de pistola fabricado por la Fabrique Nationale (FN) de Herstal. Apodada La reina de las 9 mm, tiene la fama de ser el el modelo más exitoso recamarado para el 9mm Parabellum, debido su fiabilidad, buena precisión y ergonómica empuñadura. Junto con la M1911 han sido los modelos más imitados de la historia. Algunas características de la Hi-Power, han servido para crear nuevos modelos de pistolas (CZ 75, etc.). FN de Bélgica y Portugal, así como la compañía argentina Fabricaciones Militares bajo licencia, todavía siguen produciendo la vieja versión original. Todavía la siguen utilizando varios ejércitos del mundo, como por ejemplo algunas ramas del ejército británico que usan la versión Browning L9A1.
Especificaciones:
Tipo: Pistola semiautomática
Origen: Bélgica
Diseñada: 1935
Fabricante: Fabrique Nationale (FN)
Peso: 810 g
Longitud: 200 mm
Longitud del cañón: 118 mm
Munición: 9 x 19 mm Parabellum
Sistema de disparo: Acción simple
Alcance efectivo: ~ 50 m
Cargador: 13 cartuchos en doble hilera.
3. Pistola Walther PPK
La pistola Walther PP fue introducida en 1929 en Alemania para la policía secreta. En 1931 apareció una versión aún más corta (Kurz), la PPK. También es conocida por ser el arma empleada por Adolf Hitler para suicidarse. Luego de la Segunda Guerra Mundial fue la favorita de los servicios secretos de Occidente. Su tamaño discreto y cómodo, el poco retroceso del disparo y la seguridad de su mecanismo la han popularizado a lo largo del siglo XX entre usuarios civiles. La Walther PP (y su "hermana pequeña" la PPK) fue la primera pistola semiautomática que podía llevase con una bala en la recámara sin peligro de disparo accidental por golpes o caídas.
Especificaciones:
Tipo Pistola semiautomática
Origen República de Weimar
Diseñada 1929
Fabricante Walther
Producida 1929 al presente
Peso 590 g
Longitud 155 mm
Longitud del cañón 83 mm
Munición 7,65 x 17 Browning - 9 x 17
Calibre 7,65 mm - 9 mm
Sistema de disparo Doble Acción, recarga accionada por retroceso
Cargador extraíble de 8 cartuchos 7,65 x 17 Browning (Walther PPK) y 7 cartuchos 9 x 17 (Walther PP).
4. Pistola de duelo francesa
Pistola de duelo de un disparo simple, basado en el mecanismo de llave de chispa y fabricada en varios calibres. Fue introducida en 1630. Encendido por chispa fue reemplazado por otras tecnologías. Continuó siendo de uso común durante más de dos siglos, sustituido por cápsula fulminante. Gozan de popularidad por los amantes del tiro. Existe replicas modernas.
5. Revolver Smith & Wesson .44 (doble acción con ornamentaciones), esta presentado como "445 Cal".
6. Subfusil Sterling SMG
El famoso subfusil “Sterling” nació en 1942 como un prototipo, desarrollado por George W. Patchett, en Inglaterra. Las metralletas Sterling fueron producidos para las fuerzas armadas británicas por la compañía Sterling Engineering Co y Royal Ordnance Arsenal, de Inglaterra. Tambien fue fabricada bajo licencia en Canadá para su ejército como Tipo C1. Han sido armas bastante populares entre las tropas británicas, debido a la relativamente tamaño compacto, adecuado volumen de fuego, buena precisión y fiabilidad. Se produjeran casi 400.000 metralletas Sterling hasta 1990s.
Especificaciones:
Fabricante: Sterling (Gran Bretaña)
Calibre: 9 mm
Munición: 9 x 19 mm OTAN (Parabellum)
Alimentación: cargador de 34 cartuchos
Accionamiento: por retroceso corto
Alcance: 350 m
Cadencia de tiro: 515 disparos por minuto
Velocidad inicial del proyectil: 293/310 m/seg
Rayado: 6 rayas
Peso (arma): 3.600 kg
Longitud (arma): 964 mm (plegado 660 mm).
7. Fusil Heckler & Koch G36K
El G36 es un fusil de asalto del calibre 5,56 x 45 mm OTAN diseñado por Heckler & Koch en Alemania durante los años noventa como sustituto del G3. Es el fusil reglamentario de las Bundeswehr desde 1995 y de las Fuerzas Armadas de España desde 1999. También es usado por el Ejército de Lituania desde 2007. Además es empleado por un gran número de unidades de operaciones especiales de diversos países.
El fusil de asalto HK G36 nació en la década de 1990 cuando la Bundeswehr le encargó al fabricante de armas Heckler & Koch que desarrollara un nuevo sistema de arma para sustituir al fusil de servicio de las Fuerzas Armadas de Alemania desde la década de 1950: el Heckler & Koch G3. Este hecho se produjo después de que dos diseños anteriores de Heckler & Koch, el revolucionario Heckler & Koch G11 y el más convencional Heckler & Koch G41, fueran ambos rechazados en la década de 1980.
En lugar de comenzar de cero con un diseño totalmente nuevo, los ingenieros de Heckler & Koch, dirigidos por el joven Ernst Mauch, idearon hacia principios de la década de 1990 lo que dentro de la empresa se conocía como HK50. El que posteriormente. una vez que fue aceptado en el mercado militar, la Bundeswehr lo nombró como G36. Para su nuevo HK50 (o proyecto 50), la compañía pidió prestadas características de una variedad de diseños más antiguos y agregó algunas innovaciones dirigidas por la experiencia con los diseños anteriores HK 36, HK VP70, y HK G11. El sistema de disparo es más similar al Armalite AR-18, utilizando un sistema de recarga automática con pistón accionado por gas de movimiento corto y perno rotativo Johnson/Stoner. Mientras el AR-18 utilizó un pistón convencional y barras de guía duales, el G36 utiliza un pistón con los anillos similares al Fusil M16 y solamente una barra de guía.
Así en 1995 el HK50 fue seleccionado por la Bundeswehr para sustituir a los míticos y veteranos Heckler &Koch; Koch G3.
Especificaciones:
Peso (sin cargador): 3,63 kg (G36), 3,33 kg (G36V), 3,3 kg (G36K), 3 kg(G36KV) y 2,82 kg (G36C)
Longitud (culata plegada / extendida): 758 mm / 999 mm (G36 y G36V), 615 mm / 860 mm (G36K y G36KV) y 500 mm / 720 mm (G36C)
Longitud del cañón: 480 mm (G36 y G36V), 318 mm (G36K y G36KV) y 228 mm (G36C)
Ancho: 64 mm
Altura: 320 mm (G36, G36K, MG36)
Munición: 5,56x45 mm OTAN
Calibre: 5,56 mm
Sistema de disparo: operada por gas, cerrojo rotativo
Cadencia de tiro: 750 rondas/min, cíclico
Alcance efectivo: ajuste de miras de 200 a 800 m
Cargador: extraíble de 30 balas semi transparente o tambor C-mag de 100 balas
Miras: Mira reflex con aumento 1x, mira telescópica con aumento 3x (la versión de exportación tiene 1,5x) y mira muesca fija trasera.
8. Fusil Norinco Tipo 56
El Tipo 56 es un fusil de asalto hecho en China desde 1956. Es la versión china del AK-47 ruso, del cual se distingue por tener una bayoneta plegable incorporada. Sus cargadores de aluminio y plástico pueden encajar tanto en el AK como en el Rk-62 finlandés. Durante el período posterior a la Segunda Guerra Mundial, la República Popular China recientemente establecida era un “amigo cercano” de la Unión Soviética, así que era natural que el país mucho menos avanzado adoptara las armas de un aliado más avanzado. En 1956, el ejército chino adoptó dos diseños militares soviéticos, los cuales llevan el mismo nombre Tipo 56 y disparan el cartucho soviético 7,62 x 39 mm. Uno era la carabina semiautomática Simonov SKS y el otro era el fusil de asalto Kalashnikov AK-47. Ambas armas fueron hechas en grandes cantidades y utilizadas por el Ejército Popular de Liberación EPL, de China, así como exportadas a diversos países.
El Tipo 56 original era una copia casi exacta del AK-47 soviético, con su receptor molido. Después los diseñadores chinos le cambiaron al AKM su receptor estampado, bajo la misma designación de Tipo 56. Las únicas diferencias notables eran las marcas en idioma chino en vez de ruso y la bayoneta puntiaguda plegable incorporada, que substituyó a la bayoneta desmontable original de origen soviético.
La única diferencia visible del AK-47 es una bayoneta permanentemente unida del punto, que dobla debajo del cañón cuando es parada. Algunas fuentes dijeron que la calidad de esas armas era peor que la original soviética. Por lo menos un cierto número de rifles Tipo 56 careció de la galvanoplastia de cromo en el área del sistema del cañón y del gas, y que eran mucho menos resistente a la corrosión.
Especificaciones:
Tipo: Fusil de asalto
Origen: China
Estado: En servicio
Diseño: 1956
Fabricante: Norinco
Producida: 1956 – presente
Cantidad: + 50 millones
Variantes: Tipo 56-1, Tipo 56-2
Peso: 3,8 kg
Longitud: 874 mm
Longitud del cañón: 414 mm
Munición: 7,62 x 39 mm
Calibre: 7,62 mm
Sistema de disparo: Recarga accionada por gas,cierre rotatorio
Cadencia de tiro: 650 dpm
Velocidad del proyectil: 710 m/s
Alcance efectivo: 400 metros
Cargador: 30 proyectiles.
9. Fusil Lee-Enfield (SMLE)
El Lee-Enfield fue el fusil de cerrojo, alimentado por cargador, estándar en el Ejército Británico desde 1895 hasta 1956. Siendo el arma en servicio durante la primera mitad del siglo XX, ha sido utilizado en ambas guerras mundiales y además por miembros de la Commonwealth, incluyendo la India, Australia y Canadá. Dispara cartuchos del calibre .303 desde un cargador extraíble con capacidad para diez balas, que se rellenaba utilizando peines de cinco proyectiles, y tuvo una producción total estimada, incluyendo todas las variantes, de unos 17 millones de unidades.
El fusil Lee-Enfield era un derivado del anterior Lee-Metford, un fusil mecánicamente similar que usaba cartuchos de pólvora negra y combinaba el sistema de cerrojo de James Paris Lee con el cañón de ánima rayada diseñado por William Ellis Metford. El sistema de acción del Lee era un avance importante, más rápido y sencillo que el sistema de cerrojo de Mauser. Debido al sistema de cerrojo rápido, la introducción de los fusiles semiautomáticos se retrasó considerablemente.
El cerrojo rápido y el cargador de gran capacidad (diez proyectiles, frente los cinco que tenía la mayoría de los fusiles basados en el diseño Mauser) permitía que un tirador experto pudiera disparar entre 15 y 30 veces en un minuto, haciendo del Lee-Enfield el fusil de cerrojo más rápido de su época. La mejor marca fue fijada en 1914 por un sargento del Ejército Británico, que realizó 38 aciertos en un blanco de 30 cm a unos 300 m en un minuto.
El Lee-Enfield apareció en noviembre de 1895 como .303 calibre, Rifle, Magazine, Lee-Enfield (fusil, cargador, calibre .303, Lee-Enfield) o más comúnmente Magazine, Lee-Enfield o MLE. Al año siguiente se introdujo el Lee-Enfield Calvary Carbine Mk I (carabina de Caballería Lee-Enfield Modelo I) o LEC, con un cañón de 538 mm frente los 767 mm de la versión larga. Ambos recibieron series de pequeñas modificaciones en 1899, creándose el Mk I.
El 1 de enero de 1904, se introdujo una nueva versión más ligera y corta que el MLE original, denominada Rifle, Short, Magazine, Lee-Enfield, o SMLE. La longitud del cañón estaba a medio camino del fusil original y la carabina, con 640 mm. La marca visual del SMLE era el extremo de su corto cañón que sólo sobresalía unos centímetros del cuerpo del fusil. El nuevo fusil incorporaba un sistema de carga mediante peines, una innovación tomada de los Mauser capturados a los Boers. Su corta longitud fue polémica en su momento, pues se pensaba que no era demasiado corto para usar en caballería, ni demasiado largo para realizar disparos a largas distancias con precisión.
El SMLE Mk III de 1907 presentaba una mira mejorada y una guía del cargador fija. Se perfeccionaron el guardamano y el cargador. Muchos de los primeros modelos del tipo MLE y SMLE fueron actualizados al estándar del Mk III. Durante la I Guerra Mundial, se encontró al Mk III demasiado complicado de fabricar y se buscaron simplificaciones. En 1916 se creó el Mk III que incorporaba varias mejoras. A causa de la incapacidad de las principales fábricas (RSAF Enfield, Birmingham Small Arms, y London Small Arms) de satisfacer los pedidos de producción militares, se comenzó a fabricar piezas o las armas completas en distintas compañías, creando un pequeño escándalo político.
Durante la Segunda Guerra de los Bóers, los británicos tuvieron que enfrentarse a la precisión del fusil Mauser M1895 de calibre 7 x 57 mm. Como respuesta a esta munición de pequeño calibre, el Departamento de Guerra desarrolló su propio cartucho utilizando un calibre de .276 que usaba el fusil canadiense Ross. Se creó un fusil basado en el Mauser, el Pattern 1913 Enfield (P13), aunque el comienzo de la guerra y las necesidades logísticas detuvieron su fabricación. Se adaptó el sistema de disparo a la munición .303 para crear el Pattern 1914 Enfield (P14), con un cargador interno de cinco balas. Sin embargo, debido a la falta de capacidad industrial sólo se fabricó una pequeña cantidad, y existía cierto rechazo de cambiar el arma a mitad de la contienda. De cualquier modo, se empleó como fusil de francotirador y arma de reserva.
En 1926, el ejército británico cambió la nomenclatura y el SMLE pasó a llamarse Rifle No. 1 Mk III o III, quedando obsoletos los MLE y LEC junto con los primeros modelos del SMLE. Muchos Mk III y III se convirtieron a un calibre menor .22 para entrenamiento, y fueron designados Rifle No. 2; el Pattern 14 pasó a ser el Rifle No. 3.
El diseño del SMLE era bastante costoso de fabricar por la cantidad de operaciones mecánicas que necesitaba. En los años 1920 se realizaron varios experimentos para solventar estos problemas, reduciendo el número de piezas complejas. El SMLE Mk V, posteriormente Rifle No. 1 Mk V, utilizaba un nuevo sistema de puntería, moviendo el alza a su anterior posición sobre el cañón, lo cual aumentaba la distancia entre las miras y mejoraba el radio de puntería. Se hicieron modificaciones en el cargador y en el cañón. Sin embargo, este diseño era aún más complicado de fabricar que el Mk III, produciéndose aproximadamente unas 20.000 unidades entre 1922 y 1924.
Entre 1930 y 1933 se fabricó una nueva versión, el No. 1 Mk VI, que tenía un cañón "flotante", que no estaba conectado rígidamente a la recámara, permitiendo que la expansión y contracción del cañón no se deformase debido al calor. Su producción fue únicamente de 1.025 unidades.
La necesidad de nuevos fusiles crecía a finales de los años 1930, y el Rifle No. 4 Mk I fue adoptado en 1939, aunque su producción a gran escala no comenzó hasta 1941. El 4 era similar al Mk VI, pero más ligero y resistente. Con el sistema de cañón flotante, el n.º 4 se convirtió en el fusil de francotirador de las fuerzas británicas, utilizando una mira telescópica de 3,5 aumentos. Denominado No. 4 Mk I (T), fue recalibrado para el cartucho 7,62 x 51 OTAN y continuó en servicio hasta comienzos de los años 1990 como fusil de francotirador L42A1.
El Lee-Enfield Rifle No. 5 Mk I, conocido como Jungle Carbine. Durante la II GM, el Fusil n.º 4 fue simplificado para su producción en masa con la creación del No. 4 Mk I, fue fabricado en Norteamérica. Posteriormente, se necesitó un fusil más corto y menos pesado para las junglas de Asia, desarrollándose el Rifle No. 5 Mk I, conocido como carabina de la jungla. Tenía un supresor de fogonazo característico, y pesaba casi un kilogramo menos. Sin embargo, tenía mucho retroceso y no fue popular entre las tropas.
Después de la guerra, se creó el fusil No. 4 Mk II, una versión refinada y mejorada del n.º 4. Los antiguos n.º 4 Mk I fueron rediseñados siguiendo los estándares del Mk II, denominándose No. 4 Mk I/2, mientras que los n.º 4 Mk I también fueron reutilizados como el fusil No. 4 Mk I/3. Tanto el n.º 4 como el n.º 5 fueron usados durante la Guerra de Corea.
El Lee-Enfield fue reemplazado finalmente por el L1A1 SLR, un derivado del FN FAL en 1955, aunque el fusil se mantuvo algunos años más como arma de entrenamiento.
Durante los años 1960, el gobierno británico y el Ministerio de Defensa convirtieron una cantidad de Lee-Enfield n.º 4 al calibre 7,62 x 51 OTAN como parte de un programa para mantener el Lee-Enfield como arma de retaguardia y emergencia durante la Guerra fría. Estos fusiles fueron designados L8 y utilizaban un cargador de diez balas, nuevas miras y el cañón recalibrado.
La apariencia externa del L8 no se diferenciaba de los n.º 4 originales, exceptuando el cargador y el cañón. Los resultados de los ensayos con el L8 no fueron exitosos y el Ministerio de Defensa decidió no convertir los restantes fusiles n.º 4. Sin embargo, los ensayos sirvieron para convertir los antiguos fusiles de francotirador n.º 4 (T) al nuevo calibre de 7,62 mm, designándose como L42A1. El L42A1 continuó siendo el fusil de precisión del ejército británico hasta los años 1990, cuando fue sustituido por el AW/L96.
En los años 1970, la RSAF Enfield fabricó el Enfield Enforcer, un fusil de francotirador para los tiradores de la policía de Gran Bretaña. Un total de 14 millones de Enfield se habían fabricado en varias factorías de distintos continentes cuando se cortó la producción en 1956. Sin embargo, se continuó fabricando hasta los años 1980 en la fábrica Ishapore de la India y en la factoría BSA de Shirley, en Birmingham. Los Lee-Enfield se siguen utilizando en las fuerzas de reserva y las fuerzas policiales de muchos países de la Commonwealth, y en la India. Los informes televisivos de la invasión soviética de Afganistán mostraron que las tribus afganas estaban armadas con fusiles Lee-Enfield. Fue usado por el IRA Provisional como fusil de francotirador.
Especificaciones:
Tipo Fusil
País de origen Reino Unido
En servicio 1939–1999
Diseñada 1902
Fabricante Enfield
Producida 1907–1956
Cantidad 4.981.849 unidades
Variantes No. 4 Mk I (T)
Peso 4,17 kg
Longitud 1128 mm
Longitud del cañón 640 mm
Munición .303 British (7,70 x 56 R) SSA Mk VI, Mk VII
Calibre .303 (7,70 mm)
Sistema de disparo Cerrojo accionado manualmente
Cadencia de tiro 15 a 30 disparos/min
Alcance efectivo 503 m - Máximo: 1830 m
Cargador extraíble con capacidad para 10 balas, cargado con dos peines de 5 balas
Velocidad máxima 774 m/seg
La M4 es una familia de fusiles de asalto automáticos en versión carabina, derivados del M16, fabricados por la empresa Colt de Estados Unidos. Es el arma principal de infantería estándar del Ejército de los Estados Unidos, y suele ser utilizada por algunas unidades policiales de élite, como los SWAT. El M4A1 suele desempeñar un papel relevante en las distintas operaciones de combate, habiendo sido diseñado para el combate en espacios cerrados, tripulaciones de unidades móviles y aéreas, paracaidistas y operaciones militares especiales.
Se trata de una versión carabina del fusil de asalto M-16 de puntería menos precisa que utiliza munición 5,56 x 45 mm OTAN con un cargador de 30 proyectiles, es más maniobrable en combate a corta distancia al ser más compacto y ágil debido a su tamaño. En comparación, el cañón y guardamanos son más cortos y la culata es telescópica. Con ésta recogida mide 757 mm, 81 mm menos que el fusil M16A2. Cargado con munición pesa 3,1 kg. El M4 es el sucesor moderno del CAR-15 Comando que después fue oficialmente renombrada XM177E1. La versión M4A1 incorpora rieles Picatinny para adaptar todo tipo de accesorios, tales como miras telescópicas, mirillas de hierro, lanzagranadas, agarradera frontal vertical, sistema láser AN/PAQ-4, lámparas tácticas, iluminadores infrarrojos y miras de visión nocturna; con estos detalles queda mucho más claro que es más eficaz para tácticas especializadas y combate urbano. Comparte un 80% de piezas internas con el M16A2. M203 es la designación del Ejército de los Estados Unidos al lanzagranadas de 40 mm y disparo único que generalmente se acopla al fusil de asalto M16 o a la Carabina M4.
Especificaciones:
Diseñada: 1994
Fabricante: ColtColt
Producida: 1994 - presente
Peso: 2,68 kg (descargada) y 3 kg (con cargador de 30 balas)
Longitud: 757 mm (con culata recogida) y 838 mm (con culata extendida)
Longitud del cañón: 368,3 mm
Munición: 5,56 x 45 mm OTAN
Calibre: 5,56 mm
Sistema de disparo: recarga accionada por gas, cerrojo rotativo
Cadencia de tiro 750-950 disparos/min
Alcance efectivo: 360 m
Cargador: STANAG estándar de 30 proyectiles.
11. Fusil AK-47
El AK-47, acrónimo de Avtomat Kalashnikova modelo 1947 es un fusil de asalto soviético diseñado en 1942 por Mijaíl Kaláshnikov, combatiente ruso durante la Segunda Guerra Mundial. Convertido en el rifle oficial de la URSS entre 1947 y 1978, actualmente es el arma de fuego más utilizada del mundo. En 1949 el Ejército Rojo lo adoptó como arma principal de la infantería, sustituyendo al subfusil PPSh-41, aunque no fue hasta 1954 cuando entró en servicio a gran escala. Posteriormente fue elegida por los países del bloque oriental en el Pacto de Varsovia como arma reglamentaria para sus ejércitos durante la Guerra Fría.
Mihail Timofeyevich Kaláshnikov, siendo militar, combatió en la II GM contra la Alemania nazi, en la cual fue herido gravemente en un brazo por una bomba.
Durante su estancia en el hospital se inspiró para crear una nueva arma, ya que las anticuadas carabinas soviéticas eran de difícil uso y presentaban distintas complicaciones para los soldados del Ejército Rojo. Así, Kaláshnikov creó la Avtomat-Kalashnikov, AK-1, que forma el acrónimo AK-47. Debido a su excelente desempeño, el AK-47 se convirtió en la espina dorsal del Ejército Rojo. El fusil fue mejorado, apareciendo varias versiones como el AKM, PA M1986, RPK, Tipo 56, Tipo 58, y varios constructores de armas se inspiraron en su diseño y la modificaron o tomaron parte de sus mecanismos y crearon nuevos fusiles en base a éste como el Rk-62, AK-74, RPK-74, AK-103, IMI Galil, el INSAS, entre otras muchas.
En 1943 Kalashnikov creó un fusil de calibre 7,62 x 39 mm, pero su prototipo no fue elegido para servir al ejército ruso; se dice que tuvo que rediseñarlo adquiriendo conocimientos del estudio del los fusiles alemanes Stg-44, aunque sus mecanismos son muy distintos. Por este motivo, algunos autores opinan que muchas armas modernas, como el M16 y el propio AK-47 han recogido del Sturmgewehr 44 Stg-44 muchas soluciones técnicas, y deben a este modelo su existencia; si bien este hecho es discutido, pues todos los sistemas empleados en el Stg-44 (cargadores curvos, fabricación en chapa estampada, sistema de acerrojamiento por rodillos semirrigidos, culata plegable, etc), ya existían en diversas armas anteriores.
Al poco tiempo de su creación, el AK-47 se convirtió en el arma más popular entre los militantes guerrilleros de índole marxista, y en el arma principal de los ejércitos de los países firmantes del Pacto de Varsovia. Gracias a que los materiales y la construcción de la AK-47 son de bajo costo, se ha convertido en el arma más numerosa del planeta. Se calcula que existen entre 35 y 50 millones de fusiles de este tipo, sin contar los que se fabrican ilegalmente cada año. Es producida por 18 países
Especificaciones:
Peso: 4,3 kg (descargado)
Longitud: 870 mm
Longitud del cañón: 415 mm
Munición: 7,62 x 39 mm - .22 long rifle (Réplica deportiva) - Calibre 7,62 mm - .22 (5,5 mm) Réplica deportiva
Sistema de disparo: recarga accionada por gas, cerrojo rotativo
Cadencia de tiro: 600 disparos por minuto (automático)
Alcance efectivo 400 m
Cargador extraíble curvo, de 30 balas; compatible con el cargador curvo de 40 proyectiles de la RPK y tambor de 75 proyectiles.
12. Fusil AKM
El AKM (Avtomat Kalashnikova Modernizirovannyj), es un fusil de asalto creado como sucesor del AK-47 en 1959. Es el primer fusil de asalto que se utilizó ampliamente en el mundo. Es rentable y fiable, y es uno de los más baratos de fabricar, requiere un mantenimiento mínimo e infrecuente para funcionar correctamente, puede disparar aún mojado, oxidado o muy sucio, y tiene disparos potentes, aunque menos que el cartucho 7,62 x 51 mm de la OTAN, si bien también el retroceso es más controlable en modo automático.
Debido a sus características anteriores (y a que la ex-URSS lo distribuyó por una gran parte del mundo), es ampliamente utilizado en muchos países y ha sufrido muy pocas modificaciones. Este fusil tiene la fama de ser común entre terroristas y guerrilleros, porque les es fácil conseguirlo y tiene bajos costos. Entre originales, versiones, variantes y copias se han fabricado unos 60 millones de estos fusiles en todo el mundo y sigue siendo el más común con gran diferencia en el planeta.
En 1943 el ruso Mikhaíl T. Kalashnikov creó un fusil de asalto para utilizar el calibre 7,62 x 39 mm, pero su prototipo no fue elegido para servir al ejército ruso. Así que tuvo que rediseñarlo adquiriendo conocimientos del estudio de unos fusiles alemanes Stg-44 capturados en la guerra. En 1947 creó el AK-47 (Avtomat Kalashnikova 1947 goda, en ruso). Entra en servicio militar en 1949, pero su uso fue mantenido en secreto por la Unión Soviética hasta 1956, cuando empezaron distribuirlo a todas las tropas rusas.
En 1959 se fabrica una nueva versión del AK-47, el AKM (Avtomat Kalashnikova Modernizirovannyj). Éste, a diferencia de su antecesor está hecho con partes más delgadas, algunas de metal estampado y otras de madera laminada, y usa cargadores de aluminio y plástico para abaratar y acelerar su producción. El AKM es un kilogramo más ligero que el AK-47.
Especificación:
Diseñada: 1959
Fabricante: Izhevsk Mechanical Works
Producida: 1959 – presente
Cantidad: aprox. 100 millones
Variantes: AKM, AKMS
Peso: 3,14 kg
Longitud: 870 mm
Longitud del cañón: 415 mm
Munición: 7,62 x 39 mm
Calibre: 7,62 mm
Sistema de disparo Recarga accionada por gas, cerrojo rotativo
Cadencia de tiro: 600 dpm
Alcance efectivo: 400 metros
Cargador: 30 proyectiles.
13. Fusil FN FAL
El FN FAL (o FAL), siglas en francés de Fusil Automatique Léger (Fusil Automático Ligero) es un fusil de asalto calibre 7,62 x 51 OTAN, de carga y disparo automático, de fuego selectivo, diseñado por la industria de armamentos belga Fabrique Nationale de Herstal (FN) a fines de los años 40 y producido desde principios de los cincuenta hasta la actualidad.
Es uno de los fusiles de asalto más conocidos y utilizados del mundo, una verdadera leyenda de las armas de fuego. Se trata de un fusil que marcó la historia del siglo XX: fue adquirido y ampliamente usado por las fuerzas de más de 70 países, siendo producido en al menos 10 de ellos. Y aunque ahora parezca ser obsoleto, todavía se lo utiliza en muchos países y sirve como un arma que mide la eficacia de muchas de las nuevas. También es un popular fusil de uso civil.
La historia del FAL comenzó justo al final de la Segunda Guerra Mundial, cuando la utilidad de los fusiles de asalto estaba siendo vista por muchos expertos. En el año 1946, la fábrica nacional de armas de Bélgica, FN Herstal, comenzó el desarrollo de lo que luego sería una leyenda de las armas de fuego. En un principio fue diseñado para usar el cartucho alemán calibre 7,92 x 33 mm de poder intermedio, o 7,92 Kurz (corto), que utilizaba el Sturmgewehr 44, el primer fusil de asalto del mundo, también de origen alemán. Este cartucho era un típico 7,92 "recortado" para lograr que el fuego en ráfaga fuera más controlable. El grupo de diseño estaba dirigido por Dieudonne Saive, quien también trabajaba en un rifle de combate que utilizaba el cartucho 7,92 normal (luego este diseño evolucionó en el SAFN-49). Por eso no es raro que ambos fusiles se asemejen en los aspectos mecánicos.
A fines de la década de 1940, Bélgica y Gran Bretaña pensaron en utilizar un cartucho más pequeño, el .280 o 7 x 43, para seguir los desarrollos. En 1950, los prototipos belgas del FAL y los prototipos británicos del EM-2 (un fusil avanzado para época, con diseño bullpup), fueron testeados por el Ejército de EE. UU. El FAL impresionó a las autoridades militares, pero la idea de un cartucho de poder intermedio no les satisfizo, y de hecho tal vez no la entendieron. La idea del cartucho de poder intermedio, desarrollada por los alemanes, era para lograr un arma mucho más precisa en el fuego con ráfagas, ya que disparaba proyectiles con menor potencia. Sin embargo, los estadounidenses pensaban utilizar un cartucho de poder más grande, diseñado por ellos: el T65, el cual impulsaban como cartucho estándar de la OTAN en 1953-1954.
El tiempo demostró su error, los fusiles de tan alto calibre apenas podían controlarse en fuego automático y terminaban siendo utilizados como fusiles semiautomáticos.
Una década más tarde cambiaron de idea e impusieron su cartucho calibre 5,56 x 45 mm, pero esa es otra historia. En definitiva, la FN Herstal veía que su fusil no podría competir si no era recalibrado, como pasó con el EM-2. Entonces los especialistas cambiaron ese detalle del arma, haciendo que disparara la munición 7,62 x 51 OTAN, que sería oficial para los países de la OTAN. Los primeros modelos con ese calibre estuvieron listos en 1953.
El FAL es un arma automática con sistema accionado por los gases del disparo. Según los modelos, es totalmente automática o semiautomática. El cargador es de 20 o 30 cartuchos, aunque estos últimos se suelen utilizar solamente para las versiones de ametralladora ligera. El sistema de disparo utiliza un pistón de gas con recorrido corto, empleando en este sistema la inercia de los mecanismos para recargar el arma. Además, posee un regulador de gas que permite adaptar el arma a diferentes tipos de condiciones ambientales, que también se puede bloquear totalmente para permitir el uso de granadas de fusil.
15. Fusil WASR-3 (Versión rumana del fusil AK-47 para proyectiles 5.56x45mm NATO)
16. Ametralladora M249 SAW
La M249 SAW (Squad Automatic Weapon en inglés) es una ametralladora ligera belga derivada de la FN Minimi, desarrollada para el Ejército de los Estados Unidos y fabricada por FNH USA.
Utiliza munición de 5,56 x 45 mm OTAN en cinta que pueden ser contenidas en una cargador de plástico tipo caja de 200 tiros, en cargador de tela , o en cargadores tipo M-16 de 30 tiros, enfriada por aire y con un sólo selector de disparo automático, cuenta con un bípode de fábrica y se puede utilizar un trípode. Se le puede cambiar rápido el cañón, esto se logra girando el mango en contra de las manecillas del reloj. Cuenta con una culata de plástico y mirillas de hierro ajustables.
La Minimi es fabricada por Fabrique Nationale en Bélgica, mientras la M249 es hecha por FNH USA, el subsidiario americano de FN. La M249 era la ganadora de una competición realizada por el ejército de los Estados Unidos a fines de los años 70 y a principio de los 80 para una nueva ametralladora ligera. La Minimi ha sido adoptada por muchos otros países desde entonces, sobre todo entre miembros de la OTAN.
Especificaciones:
Tipo: ametralladora ligera
Origen: Bélgica y Estados Unidos
En servicio: 1982 - presente (FN Minimi)
Fabricante: FN Herstal y FN Manufacturing
Operadores: Ejército de Estados Unidos
Diseñada: 1974 (FN Minimi)
Producida: 1982 - presente (FN Minimi)
Peso: 6,88 kg (descargada) y 10,02 kg (cargada)
Longitud: 1.038 mm (SAW), 914 mm (culata extendida) y 766 mm (culata plegada) (PARA)
Longitud del cañón: 465 mm
Munición: 5,56x45mm OTAN
Calibre: 5,56 mm
Sistema de disparo: recarga accionada por gas con cerrojo abierto
Cadencia de tiro: 900 disparos/min
Velocidad del proyectil: 915 m/s
Alcance efectivo: 1.000 m
Cargador: de cinta de 100 o 200 proyectiles y cargador STANAG.
La FN MAG es una ametralladora media belga calibre 7,62 mm, diseñada a comienzos de los 50 por Ernest Vervier en la Fabrique Nationale (FN). Es utilizada por unos 70 países, en 25 de los cuales es el arma de apoyo estándar y es producida localmente en 7 de ellos (Argentina, Egipto, India, Singapur, Taiwán, Estados Unidos y Reino Unido). El nombre del arma es la abreviación de Mitrailleuse d’Appui General, que significa “ametralladora de propósito general”. La MAG está disponible en tres principales versiones: la ametralladora pesada estándar de infantería Model 60-20, la coaxial para tanques Model 60-40 y la aeronáutica Model 60-30.
La MAG Modelo 60-20 es una ametralladora de propósitos generales refrigerada por aire, accionada por los gases del disparo que son dirigidos a través de una portilla del cañón para impulsar hacia atrás un pistón que está conectado al cerrojo (emplea un mecanismo de pistón con recorrido corto). La recámara del cañón es acerrojada hacia abajo mediante un mecanismo de palanca oscilante que está conectado al porta-cerrojo a través de una junta articulada. El punto de acerrojado y las superficies de engarce que guían la palanca están situados en la base del cajón de mecanismos. La MAG utiliza una serie de conceptos de probado diseño de otras armas de fuego exitosas, por ejemplo, el mecanismo del cerrojo se basa en el del fusil automático Browning M1918 (BAR), mientras que los mecanismos de alimentación y gatillo son de la ametralladora alemana de la Segunda Guerra Mundial, la MG42.
La MAG dispara a cerrojo abierto. Tanto el extractor accionado por resorte como el eyector se encuentran en el cerrojo. Luego de disparar, los casquillos son extraídos a través de una portilla de eyección situada en la base del cajón de mecanismos (una cubierta accionada por resorte como la de la MG42 protege la portilla). El mecanismo de disparo de la ametralladora es del tipo "aguja lanzada" (el porta-cerrojo actúa como lanzador, ya que tiene un canal que aloja el percutor, el cual sobresale de la superficie del cerrojo al momento de disparar), un gatillo que solo permite fuego automático y un seguro manual tipo botón transversal situado sobre el pistolete. Cuando el seguro es accionado, el gatillo se desconecta del cerrojo. El seguro solamente puede emplearse cuando el arma ha sido amartillada.
La MAG es alimentada desde la izquierda mediante cintas metálicas de eslabón abierto: tanto la cinta de eslabón desintegrable estadounidenses M13 (estándar OTAN) o la cinta segmentada alemana DM1 cuyas secciones de 50 cartuchos pueden unirse entre ellas a través de un cartucho. Para poder modificar la alimentación de la ametralladora de un tipo de cinta a la otra, varios componentes del mecanismo de alimentación deben ser reconfigurados ya que la posición del tope de cartuchos de la bandeja de alimentación y los ángulos de los trinquetes de la cubierta son diferentes. La MAG tiene un mecanismo de alimentación del tipo trinquete que continua moviendo la cinta durante el retroceso y avance del porta-cerrojo, haciendo que la cinta ingrese suavemente. Los tres trinquetes del mecanismo son accionados mediante un rodillo conectado al porta-cerrojo. El riel del canal de alimentación, los eslabones, ambas correderas de alimentación y la bandeja de alimentación son cromadas. La cubierta está hecha a partir de un molde de aluminio anodizado. Cuando se emplea la ametralladora en el papel de arma de asalto, se le acopla en el lado izquierdo del cajón de mecanismos un contenedor de chapa de acero estamapda con capacidad para una cinta de 50 cartuchos.
El cañón de cambio rápido tiene un apagallamas ranurado. La recámara y el ánima del cañón están cromadas, además de tener 4 estrías a dextrógiro con una tasa de giro de 305 mm (1:12 pulgadas). Otras piezas acopladas a este son el pedestal del punto de mira, el asa de transporte y el bloque de gases (equipado con una válvula reguladora de tres posiciones).
Especificaciones:
Peso: 11,79 kg
Longitud: 1260 mm
Longitud del cañón: 545 mm
Munición: 7,62 x 51 OTAN
Calibre: 7,62 mm
Sistema de disparo: recarga accionada por gas
Cadencia de tiro: 650 - 1000 disparos/min
Alcance efectivo: 1800 m
Cargador: cinta reutilizable o de eslabón desintegrable de 50, 100 ó 200 cartuchos.
18. Ametralladora PKM
La PK es una ametralladora de propósito general diseñada en la ex-URSS y que actualmente es producida en Rusia. Sus equivalentes de la OTAN son la FN MAG, la MG3 y la M60. La ametralladora PKM fue introducida durante los años 60 y reemplazó a las ametralladoras SGM y RPD en servicio dentro de las fuerzas armadas soviéticas. La PK puede ser utilizada como un arma anti-aérea ligera cuando es montada sobre un afuste anti-aéreo. Una característica típica de las ametralladoras soviéticas es que el modelo estándar es alimentado desde el lado derecho y eyecta los cartuchos disparados por una portilla de expulsión situada en el lado izquierdo del arma, al contrario de la habitual portilla de expulsión situada en el lado derecho de la mayoría de ametralladoras occidentales.
La PK original (Ametralladora Kalashnikov, en ruso) fue desarrollada a partir del diseño del fusil automático AK-47, empleando el cartucho 7,62 x 54 R que originalmente había sido creado para el fusil Mosin-Nagant. Está equipada con un bípode simple y fue diseñada como un arma de apoyo, aunque también puede montarse e instalarse a bordo de vehículos. Es alimentada mediante cintas de 25 cartuchos, que pueden unirse a cualquier longitud deseada.
El modelo actual es la PKM (Ametralladora Kalashnikov Modernizada, en ruso), una versión mejorada y actualizada de la PK. Apenas pesa 7,5 kg y la variante PKMS montada sobre el trípode ligero Stepanov solamente pesa 12 kg. Para su empleo como ametralladora pesada, el modelo PKMS (PKM montada, en ruso) utiliza un trípode más estable. El modelo especial PKMSN2 puede montar modernas miras telescópicas nocturnas NSPU para operar con baja visibilidad. La PKT (PK para tanque en ruso) es un desarrollo de la PK para sustituir a la ametralladora coaxial SGMT Goryunov. Las modificaciones recibidas incluyen la retirada de la culata, un cañón más largo y pesado, un regulador de gas y un gatillo eléctrico solenoide. La PKM 2000 emplea proyectiles 7,62 x 51 mm.
La PKM y sus otras variantes aún son producidas en Rusia y se exportan a varios países. Por otro lado, varios modelos son fabricados localmente en otros países alrededor del mundo. Armas Zastava produce la PK bajo licencia en Serbia como M84 y aun continúa en servicio en otros países que formaron parte de la antigua Yugoslavia. Una versión es producida en los Estados Unidos por WiseLite Arms es comercializada por MarColMar Firearms.
Especificaciones:
Tipo: Ametralladora mediana
Origen: Ex-URSS
Estado: En servicio (1969 – presente)
Diseñada: 1958
Fabricante: Arsenal de Tula, Arsenal de Izhevsk
Producida: 1958 - presente
Peso: 8,99 kg con bípode (PK), 16,48 kg con trípode (PKS)
Longitud: 1173 mm
Longitud del cañón: 658 mm
Munición: 7,62 x 54 R
Calibre: 7,62 mm
Sistema de disparo: Recarga accionada por gas, cerrojo rotativo
Cadencia de tiro: 650 dpm
Alcance efectivo: 1000 m
Cargador: alimentada por cintas de 100, 200 o 250 proyectiles
19. Ametralladora Browning M2HB (M240)
La M240 es fabricada por la división estadounidense de FN Herstal, una compañía belga que históricamente siempre fabricó armas para Estados Unidos. La M240B y M240G son disparadas desde sus bípode, el trípode M122A1 u otros tipos de montajes. La M240 fue elegida por los militares estadounidenses después de extensísimas pruebas y competencias. Reemplazó principalmente a la M60 y también a otras ametralladoras en posiciones coaxiales. Las M60 todavía se mantienen en uso, pero están siendo reemplazadas paulatinamente por las M240.
Ametralladora pesada diseñada a finales de la Primera Guerra Mundial por John Browning. Fue apodada "Ma Deuce" por las tropas estadounidenses o simplemente llamada "fifty-cal" en alusión a su calibre. El diseño tiene varias denominaciones específicas; la denominación oficial para el modelo de infantería es Ametralladora Browning, Cal..50, M2, Flexible. Es un arma efectiva contra soldados, vehículos y embarcaciones sin blindaje o ligeramente blindados, fortificaciones livianas y aviones en vuelo rasante.
La ametralladora Browning .50 ha sido usada extensivamente por los Estados Unidos como armamento para vehículos y aviones desde los años 20 hasta el día de hoy. Fue masivamente usada durante la Segunda Guerra Mundial, la Guerra de Corea, la Guerra de Vietnam, así como durante las operaciones en Iraq en 1990 (Guerra del Golfo) y 2003 (Invasión de Iraq de 2003). Es la principal ametralladora pesada de los países miembros de la OTAN y ha sido usada por varios países más. Aún sigue en servicio y su diseño es muy similar a la ametralladora Browning Modelo 1919.
Fue rápidamente adaptada como arma antiaérea, siendo también elegida como arma de apoyo a la infantería bajo la denominación de Modelo 1921. Este último fue utilizado durante los años 20 como arma anti-aérea y anti-tanque. En 1932, el diseño fue actualizado y se le denominó como M2, aunque cumpliendo las mismas misiones.
Así como en la M1921, la variante original para infantería de la M2 estaba equipada con una camisa de enfriamiento por agua. Finalmente esta ametralladora fue reemplazada por una variante sin camisa de enfriamiento, pero con un grueso cañón enfriado por aire (a pesar que estos se recalentaban demasiado rápido al usarse en tierra). La masa y la superficie del nuevo cañón compensaban de cierto modo la pérdida del enfriamiento por agua, al mismo tiempo que reducían el tamaño y peso del arma
Debido al largo proceso de cambiar el cañón, se desarrolló un sistema mejorado conocido como QCB (siglas de Quick Change Barrel, que significa Cañón de Cambio Rápido). También se ha desarrollado una versión aligerada, la cual apenas pesa 27 kg.
La ametralladora M2 dispara el cartucho .50 BMG (12,7 x 99), que actualmente también es utilizado en fusiles de francotirador pesados y fusiles de largo alcance debido a su excelente precisión a gran distancia, performance balística, enorme poder de parada y letalidad. Es una ametralladora refrigerada por aire y alimentada por cinta que dispara a cerrojo cerrado, usando el principio del retroceso corto. En esta acción, el cerrojo y el cañón están acoplados y retroceden al disparar el arma. Luego de un corto trecho el cerrojo y el cañón se desacoplan, retrocediendo el primero. Esta acción abre el cerrojo y hace avanzar la cinta, preparando el arma para el próximo disparo, todo esto a una cadencia de 450-550 disparos por minuto (600-1200 en las ametralladoras aéreas M2/M3 de la Segunda Guerra Mundial; 300 en la M2 sincronizada con la hélice). Esta cadencia no suele alcanzarse en combate, ya que el fuego continuo a tal cadencia desgastaría el cañón con solamente unos cuantos miles de disparos, debiendo ser reemplazado. La cadencia de la M2 disparando a fuego continuo se sitúa a menos de 40 disparos por minuto.
La M2 tiene un alcance máximo de 7,4 kilómetros cuando usa munición del tipo Ball, con un alcance máximo efectivo de 1,8 kilómetros al ser disparada desde el trípode M3. En su rol de arma portátil terrestre, esta pesa 38 kilogramos y el trípode M3 ensamblado otros 20 kilogramos. En esta configuración, el gatillo "de mariposa" en forma de V se sitúa al extremo del arma, con una agarradera tipo "mango de pala" a cada lado del cajón de mecanismos y el retén del cerrojo al centro. Para disparar, se debe asir ambas agarraderas y apretar el gatillo con uno o ambos pulgares. Cuando el retén del cerrojo ha sido girado hacia abajo, el arma dispara en ráfagas. De otro modo, funciona en modo semi-automático. Para esto, se gira hacia arriba el retén del cerrojo. En ambas modalidades, la M2 se dispara de la forma indicada anteriormente. Al contrario de otras ametralladoras modernas, no tiene seguro. En modelos de producción reciente se han instalado gatillos convencionales dentro de las agarraderas, descartando los gatillos "de mariposa".
Ya que la M2 fue diseñada desde un principio para adaptarse a diversas configuraciones, puede ser alimentada tanto desde el lado izquierdo como el lado derecho. Esto se logra cambiando los sujeta-cinta, la bandeja de alimentación, los topes para cartuchos delanteros y traseros, e invirtiendo la palanca de carga. Esta conversión puede hacerse sin herramientas en menos de un minuto.
Entre los diversos tipos de cartuchos usados por esta ametralladora están el M2 Ball, para usarse contra soldados y blancos de material ligero, el trazador M1 y el M962 SLAPT. Este último, así como el cartucho M903 SLAP, puede atravesar más de 3/4 de pulgada de blindaje de alta dureza a 1500 metros. Esto se logra gracias a un penetrador de tungsteno con un diametro de .30 pulgadas (7,62 mm). La bala del SLAPT tiene una carga trazadora en su base. El empleo de este cartucho fue aprobado en 1990.
Especificaciones:
Diseñada: en 1921
Producida: 1932 hasta el presente
Peso: 38 kg
Longitud: 1.650 mm
Longitud del cañón: 1.140 mm
Munición: 12,7 x 99
Calibre: .50 BMG (12,7 mm)
Sistema de disparo: recarga accionada por retroceso; retroceso corto
Cadencia de tiro: 450-600 dpm
Velocidad de la bala: 930 m/s
Alcance efectivo: 1.800 m
Cargador: Cinta de munición (en caja).
20. Ametralladora M60D
La ametralladora M-60C de 7.62mm es una versión para aviones y helicópteros de la ametralladora M-60D Normal de la OTAN pero con control electrónico, alimentación hidráulica, refrigerada por aire y alimentada por canana con una capacidad de fuego de 500-650 tiros por minuto. Se usa en los subsistemas de armamento M6 y M16 en el UH-1B "Huey".
La ametralladora M60D de 7.62mm es similar al M60C con una proporción de 550 tiros por minuto. La ametralladora M-60D se utiliza en los UH-1/2/3 y UH-60. Dependiendo en la aplicación específica la M-60D consiste en el arma, un soporte (M-21, M-23, o DAS), y uno de dos sistemas de almacenamiento de munición básicos. El primer sistema del almacenamiento consiste en una caja de metal que contiene munición y se monta al arma o en el soporte, el cajón contiene una cinta de 200 proyectiles. El segundo sistema de almacenamiento de munición es una caja de latón con 500 cartuchos y una guía flexible para los cartuchos en la base del soporte. Esta ametralladora aerotransportada tiene manijas dobles, mira circular del tipo aéreo y un sistema mejorado de alimentación de munición. Una bolsa de lona sobre el eyector de las vainas recogía los eslabones y las vainas arrojadas para prevenir que estos se crucen en el camino de las hojas del rotor o sean succionados por las tomas de aire de las turbinas. Las M60D se usan en el M23, XM29, M59, y el soporte Sagami en los UH - 1 "Huey", y el M144 en el UH - 60 Blackhawk o Halcón Negro- Posee una caja de almacenamiento con 550 proyectiles.

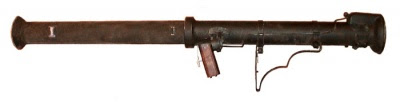

21. Lanzacohete M20 Super Bazooka
La bazuca (en inglés: bazooka) es un lanzacohetes antitanque portátil. Se hizo famosa durante la Segunda Guerra Mundial, donde fue una de las principales armas antitanque de infantería usada por el Ejército de los Estados Unidos. Fue una de las primeras armas basadas en el explosivo HEAT (High Explosive Anti-Tank) en entrar en servicio. Recibió el nombre de "bazooka" debido al parecido con el instrumento musical del mismo nombre inventado y usado por Bob Burns. Su uso se generalizó a partir de la II GM. La aparición de la bazuca implicó el desarrollo de dos líneas de investigación tecnológicas específicas: el cohete proyectil (sin retroceso significativo al dispararlo) y la cabeza explosiva.
El desarrollo del cohete proyectil sin retroceso fue una idea original del Dr. Robert H. Goddard, como un proyecto adicional de su trabajo sobre la propulsión a cohete. Goddard, en el transcurso de su cargo en el Instituto Politécnico de Worcester, la Universidad de Clark y en el Observatorio Monte Wilson, ideó un lanzacohetes para uso militar durante la Primera Guerra Mundial. Él demostró su eficacia al US Army Signal Corps en Aberdeen Proving Ground, Maryland, el 6 de noviembre de 1918, pero el hecho de que la guerra terminara sólo cinco días más tarde hizo caer el interés por el arma. La cabeza explosiva se remonta al trabajo del físico americano Charles Edward Munroe, quien hizo el primer ensayo práctico sobre el tema en 1880. Este trabajo fue realizado en los años 30 por Henry Mohaupt, un inmigrante suizo que trabajó en la idea para el Departamento de Guerra. Mohaupt desarrolló la granada de mano con cabeza explosiva como arma antitanque, que era eficaz para atravesar hasta 100 mm de blindaje, con mucho la mejor arma en el mundo para realizar esa tarea en ese momento.
Su excesivo peso dificultaba su lanzamiento. Las cosas cambiaron cuando el coronel del ejército Leslie A. Skinner sugirió la colocación de la granada en la punta del lanzacohetes experimental, que él había ideado con el teniente de la marina Edward G. Uhl. El desarrollo concluyó en Corcoran Hall en la Universidad de George Washington (Washington DC). A finales de 1942, fue introducido el lanzacohetes M1A1. Consistía en un tubo de 1,37 m con una empuñadura y una mirilla de madera (substituidas por metal en los modelos de producción), en el cual los cohetes de 60,07 mm eran insertados en la parte posterior. Una batería seca de dos celdas en la culata proporcionaba la fuerza para la ignición del cohete cuando el disparador era accionado. La principal desventaja del arma era la enorme explosión del retroceso y el rastro de humo que proporcionaba a lo lejos la posición del tirador. Los modelos originales no fueron reforzados con la seguridad de la cavidad, y agregaron un anillo protector en la recámara y un deflector en la boca del cañón en los modelos de desarrollo para controlar la explosión del retroceso.
La bazuca original con sus distintos modelos sirvió en todos los escenarios de la II GM y en la Guerra de Corea. Después de que resultara inadecuada frente al tanque soviético T-34 durante la última guerra, fue sustituido por el modelo M20 Super Bazuca (89 mm). El M20 fue reemplazado sucesivamente por el LAW (Arma Antitanques Ligera) en las etapas iniciales de la Guerra de Vietnam.
Especificaciones M1A1
Longitud: 205 mm
Calibre: 60 mm
Peso: 6,8 kg
Cabeza explosiva: M6A1 1,59 kg
Alcance Máximo: 360 m - Efectivo: 135 m
Equipo: dos, operador y cargador.
El Lanzacohetes RPG Tipo 69 de 85mm, presentado por Norinco, es una copia china del famoso RPG-7 desarrollado por la ex-Unión Soviética. Introducido en la década de 1970, el RPG Tipo 69 es unas de las armas antitanque individual en servicio con el PLA.
Nuevos tipos de proyectiles se han desarrollado en 1980s/90s para cumplir con los requisitos de los modernos campos de batalla. Estas proyectiles son versátiles y destructivos, pero tienen muchas fallas. Son relativamente inexactos y poseedores de una gran deflacción posterior que puede lesionar al operador o los transeúntes. Deben ser recargadas después de un solo uso.
El Tipo 69, al igual que su predecesor, el RPG-7, es uno de los más populares armas antitanques de la infantería. Es robusto, barato, fácil de manejar y eficaz. Desde Afganistán hasta Somalia, desde Chechenia a Angola, el arma es muy apreciada por los soldados de infantería y la guerrilla en todo el mundo. El origen de los RPG se remontan a la II GM, cuando apareció el Panzerfaust alemán, sobre su base los soviéticos han elaborado una serie de lanzacohetes de los cuales el mas exitoso es el RPG-7, que aparece empleado por el Ejército Rojo soviético en 1961. Desde entonces, el arma ha entrado en servicio en los ejércitos de más de 40 países, y se copia en muchos países, entre ellos Albania, Argelia, Bangladesh, Bulgaria, Camboya, China, Estonia, Letonia, Lituania, Malta, Irán, Iraq, Myanmar, Corea del Norte , Pakistán, Rumania, Sri Lanka y Vietnam
China obtuvo el RPG-2 antitanque de 85mm en la decada de los 50s, y comenzó a construir su propia versión en 1957 bajo la denominación de Tipo 56. Sin embargo, el rápido desarrollo de la nueva generación de tanques de batalla (MBT) en el decenio de los 60s han planteado nuevas amenazas para el PLA, lo que fue demostrado en 1969, en el conflicto de la frontera chino-soviética. Debido a que el Tipo 56 fue incapaz de penetrar la armadura de la nueva generación, tales como los tanques soviéticos T-62, el EPL necesita desesperadamente una arma antitanque para sustituir el viejo Tipo 56.
La ingeniería inversa sobre el RPG-7 se inició en la década de los 60s, siendo designado Tipo 69, recibiendo su certificado de diseño en 1970. El arma entró en servicio en el PLA a mediados de los años 1970, y tomó parte en el 1979 conflicto fronterizo entre China y Vietnam dando apoyo de fuego a nivel pelotón. Su desempeño fue bien elogiado por las tropas. Además de ser empleado por el PLA, el Tipo 69 también ha sido exportado en grandes cantidades a muchos clientes extranjeros, incluidos los Mujahideen en Afganistán bajo la encubierta de cooperación entre China y la CIA en el decenio de 1980 contra la ex-Unión Soviética.
La producción del TPG Tipo 69 se detuvo a mediados de los años 80s, debido a que el arma se ha vuelto ineficaz en el actual campo de batalla, en donde esta siendo gradualmente sustituido por el lanzagranadas antitanque PF-89 de 80mm, el lanzagranadas automático de 35 mm y el lanzador doble de cohetes FHJ-84 de 62 mm.
También, es fabricada una versión mejorada del RPG llamada Tipo 69-I . Un pelotón de infantería del PLA tiene dos operadores con RPG 69, cada uno de ellos porta un RPG y tres proyectiles. Son asistidos por dos soldados, cada uno con tres cohetes. En total, un equipo tiene dos lanzacohetes y 12 proyectiles.
El lanzagranadas Tipo 69 se dispara desde el hombro, al lanzar se despliegan una serie de aletas estabilizadoras. El lanzador tiene una mira óptica diurna y nocturna infrarrojos (opcional) para proporcionar una mayor precisión de fuego. El Tipo 69 es un arma de bajo costo, fácil de usar. Es conocido como "la artillería de la infantería" o la "artillería de bolsillo".
El diseño de los lanzagranadas no ha cambiado significativamente desde que se introdujo hace casi treinta años, muchos nuevos tipos de granada rondas se han desarrollado a lo largo de los años para proporcionar una mayor capacidad, incluyendo:
-Tipo 69-I Alto explosivo de carga hueca anti-tanque (calor): Cohete estándar de carga hueca en el PLA durante los 8os. Su ojiva fue creada para perforar blindajes.
-Tipo 69-II de alto explosivo, anti-tanque (calor): Similar al anterior, pero preparado para perforar los blindajes equipados con protección antitanque.
-Tipo 69-III-Alto explosivos, antitanque (calor): Igual que el Tipo 69-II, mejoró su capacidad de perforación de blindajes.
-Tipo 84 -Alto explosivo, anti-tanque (calor): Fabricado en la década de 1980, proyectil de largo alcance que no afectado por los vientos laterales. Utilizable en lanzacohetes Tipo 69 y 69-I
-Proyectil antipersonal (HE): Creado para combatir contra las fuerzas atrincheradas. Luego de obtener el impacto sobre el terreno, este rebota a una altura de 2m dispersando en la zona alrededor de 800 bolas de acero en un radio letal de 15 m .
-Explosivos de alto poder antitanque (HE/Incendiario): Se emplean para la lucha contra blindados y anti-minas. Tienen 1500 fragmentos prefabricados, que se dispersan en un radio de 20 metros de la detonación, el cohete aun conserva su capacidad anti-tanque.
-Proyectiles antipersonales e incendiarios (IES): Creado para ser usados en ciertos ambientes, como selvas y montañas, cuenta con 900 bolas de acero y 2.000 a 3.000 "pellets" incendiarias que se dispersan en un radio de 15 m de la detonación.
-Conjunto Granada y ojiva antitanque: Se estima que es utilizada desde la década de 1990, puede penetrar en los vehículos con blindaje reactivo EEI. Los vehículos ligeros y vehículos blindados AFVs puede ser destruido por este cohete.
-Granada de iluminación: Equipado con un pequeño paracaídas que la suspende en el aire durante su utilización, posee un alcance efectivo es de 600 metros con el anillo de frenado y de 1.500 metros sin él.
Especificaciones:
Tipo: Lanzacohetes antitanque y antipersonal
Origen: China
En servicio: desde 1970-1980
Diseñador: Norinco
Diseñado: en 1970
Fabricante: Norinco
Variantes: Tipo 69-I
Peso: 5,6 kg
Longitud: 910 mm
Operadores: 1 ó 2, dependiendo de la situación táctica
Calibre: 40 mm
Alcance efectivo: 200 m
Alcance máximo: 600 m
Mira: Guión metálico y mira óptica e infrarroja para visión nocturna
Bípode: Sí (El RPG 7 ruso, no lo posee).
23. Lanzagranadas M79
La M79 es una escopeta lanzagranadas monotiro que dispara granadas de 40 mm y fue empleada por primera vez durante la Guerra de Vietnam. Debido al característico sonido que produce al ser disparada, le hizo ganarse los apodos de "Thump-Gun"y "Bloop gun" entre los soldados estadounidenses. Este lanzagranadas monotiro que dispara granadas de 40 mm y fue empleada por primera vez durante la Guerra de Vietnam. Debido al característico sonido que produce al ser disparada, le hizo ganarse los apodos de "Thumper", "Thump-Gun", "Bloop gun" y "Blooper" entre los soldados estadounidenses; las tropas australianas la llamaban "Wombat Gun". La M79 puede disparar una amplia variedad de proyectiles de 40 mm, incluso explosivos, antipersona, fumígenos, perdigones, flechettes y bengalas. Aunque ha sido ampliamente reemplazada por el M203,la M79 continúa siendo empleada alrededor del mundo por varias fuerzas armadas.
La M79 fue el resultado del Proyecto Niblick, un intento de incrementar el poder de fuego del soldado con ayuda de un proyectil explosivo más preciso y con mayor alcance que las granadas de fusil, pero al mismo tiempo más portátil que un mortero. El Proyecto Niblick creó la granada de 40 mm, pero no fue capaz de crear un lanzagranadas que pudiese disparar más de una granada. Uno de los lanzagrandas de la Springfield Armory era el S-3, monotiro y con sistema de recarga similar al de una escopeta. Fue refinado en el S-5, que parecía una escopeta sobredimensionada. Incapaz de desarrollar un lanzagranadas semiautomático o automático, el Ejército estadounidense adoptó la S-5 como XM79. Tras cambiarle el alza, la XM79 fue adoptada oficialmente como la M79 el 15 de diciembre de 1960.
Las primeras escopetas lanzagranadas M79 fueron suministradas al Ejército estadounidense en 1961. Debido a su facilidad de empleo, fiabilidad y potencia de fuego, la M79 se hizo popular entre los soldados estadounidenses, que la apodaron "artillería del comandante de pelotón". Algunos soldados incluso cortaban la culata y el cañón de la M79 para hacerla aún más portátil.
A pesar de esto, el ser un arma monotiro era una gran desventaja; el tener que recargarla después de cada disparo suponía una baja cadencia de fuego y la incapacidad de mantener un volumen de fuego constante durante un combate. Y en combates a corta distancia, el alcance mínimo de armado (la granada debe recorrer 30 metros para armarse) y el radio de detonación hacían que el granadero deba emplear su pistola auxiliar (si es que llevaba una) o dispare la M79 con la esperanza que la granada no se arme instantáneamente y funcione como una bala lenta de gran tamaño. Para compensar esta desventaja se crearon granadas especiales para combates a corta distancia, aunque un soldado no siempre podía darse el lujo de cargar una granada de estas en medio de la batalla. Además, su tamaño hacía que el soldado armado con una M79 actuara únicamente como un granadero y que al acabársele las granadas, solamente pueda participar en el combate armado con una pistola y un cuchillo. Algunas unidades de los SEAL y las Fuerzas Especiales han empleado la M79 recientemente en Irak, debido a su precisión y alcance respecto al M203 (350 metros, frente a los 150 metros del M203). La M79 ha sido empleada limitadamente durante la Guerra de Iraq, especialmente para detonar a distancia bombas artesanales.
Especificaciones:
Tipo: Lanzagranadas
Origen Estados Unidos
Estado: En servicio 1961 al presente
Producida: 1961-1971
Cantidad: 350.000 (solamente en los Estados Unidos)
Peso 2,93 kg (cargada) - 2,70 kg (descargada )
Longitud 73,1 cm
Longitud del cañón: 35,7 cm
Munición: Granada de 40 mm
Calibre: 40 mm
Sistema de disparo: Cañón basculante
Cadencia de tiro: 6 dpm
Alcance efectivo: 350 a 400 m
El M60 Patton (formalmente 105 mm Gun Full Tracked Combat Tank, M60) fue el cuarto y último modelo de la serie Patton de tanques medios del Ejército de los Estados Unidos. Fue bautizado así en honor del General George S. Patton, comandante del Tercer Ejército de los Estados Unidos durante la Segunda Guerra Mundial y uno de los primeros militares norteamericanos que defendió el uso de los tanques en el campo de batalla. El M60 se desarrolló a partir del M48 PattonA2. Fue el tanque principal de batalla de Estados Unidos durante la Guerra Fría , con modelos en servicio desde 1960 hasta la década de 1990. El M60 fue el principal tanque de batalla básico estacionado por los Estados Unidos en Europa (Alemania) y Corea del Sur durante la Guerra Fría , mientras que los más veteranos M48 Patton fueron empleados por el USMC y el U.S. Army en el sureste asiático (Vietnam) desde 1965 hasta 1975. El M60 Patton fue ampliamente utilizado por los aliados de los Estados Unidos durante la Guerra Fría , en especial por otros países miembros de la OTAN su contendiente soviético fue el T-62.
El M60 empezó a desarrollarse en 1957 para reemplazar al M48 Patton y se basó para su diseño en el M48 A2, entrando en servicio en 1960. Aunque muy parecido al M48, el M60 contó con un cañón principal de 105 mm (frente a los 90 mm que montaban los tres tanques previos de la serie Patton) con tan sólo tres rodillos de soporte (frente a los cinco del M46 y el M48), el frontal de la barcaza recto e inclinado (frente al redondeado del M48), ruedas de aluminio (mientras que las del M48 eran de acero), una torreta con laterales planos (las del M48 eran redondeados) y sistemas internos de tiro compatibles con el nuevo cañón de 105 mm . El modelo M48A5 fue una forma económica de actualizar al M48 hasta los estándares del M60. El M48A5 iba armado con el cañón M68 de 105 mm y sus correspondientes sistemas de tiro y estuvo en activo hasta la década de 1990.
En 1957 se supo que la Unión Soviética estaba desarrollando un nuevo tanque principal, el T-62, con un cañón de 115 mm , pensado para superar al cañón de 90 mm con el que estaba dotado el tanque M48 americano. Se pensó entonces en un nuevo vehículo con un cañón de 105 mm y un nuevo casco con un blindaje mejorado. Este nuevo tanque (inicialmente denominado M68) empezó a producirse en 1959. Posteriormente se le rebautizó como M60 y entró en servicio en 1960. Tras múltiples mejoras, la última versión, el M60 A3, dejó de fabricarse en 1983. Hasta entonces, se habían construido alrededor de 15.000 M60 en sus múltiples variantes.
El nuevo diseño - además de proporcionar un armamento más potente - mejoró la autonomía del tanque hasta superar los 480 km y redujo la frecuencia de mantenimiento. La potencia del motor diésel twin-turbocharged Continental V-12 de 750 CV, refrigerado por aire, era transmitida a las orugas por medio de una transmisión cross drive, que combinaba transmisión, diferencial, dirección y frenos. El casco del M60 era de una única pieza de acero fundido, dividido en dos compartimentos: la tripulación al frente y el motor en la parte trasera.
En 1963, el M60 fue actualizado al M60A1. Esta nueva variante, que siguió fabricándose hasta 1980, disponía de una torreta más grande y de un mejor perfil, así como mejoras en el blindaje y absorbedores de impactos. Su cañón contaba con sistema de estabilización, aunque su misión no era el conseguir disparos precisos en movimiento, sino asegurar que la torreta continuara apuntando más o menos en la misma dirección y con la misma elevación durante los desplazamientos campo a través, de modo que el M60A1 seguía viéndose obligado a parar si quería tener alguna probabilidad de acertar a su objetivo, si bien permitió que la ametralladora pudiera girarse con cierta precisión mientras el tanque estaba en movimiento.
Especificaciones:
Origen Estados Unidos
En servicio 1961–presente
1961-1997 (Estados Unidos)
Fabricante Detroit Arsenal Tank Plant, Chrysler
Producido 1960–1987
Cantidad producida Más de 15.000
Peso 47-49 t
Longitud 6,95 m (chasis)
9,31 (incluyendo cañón)
Anchura 3,63 m
Altura 3,21 m
Altura sobre el suelo 46,3 cm
Tripulación 4
Blindaje 155,6 mm
Arma primaria Cañón M68 de 105 mm
Arma secundaria Ametralladora M85 de 12,7 mm y ametralladora M73 de 7,62 mm
Motor Continental AVDS-1790-2, motor diésel V12 biturbo refrigerado por aire
560 kW (750 HP)
Relación potencia/peso 15,08 HP/t
Velocidad máxima 48 km/h por carretera
Capacidad de combustible 1.457 litros
Autonomía 500 km
Transmisión General Motors
Rodaje Orugas con 6 ruedas de apoyo
Suspensión Barras de torsión
No hay comentarios:
Publicar un comentario
