Autor: Jorge Elías,
The Expendables (Los mercenarios en España y Los indestructibles en Hispanoamérica) es un film de acción, escrito, dirigido y protagonizado por Sylvester Stallone. El rodaje de la cinta comenzó en marzo de 2009 en Brasil, Nueva Orleans y Los Ángeles. La cinta es un homenaje a las películas de acción más taquilleras de la década de 1980 y de la década de 1990. Incluye a estrellas del cine de acción como Jason Statham y Jet Li, así como a los veteranos Dolph Lundgren y el propio Stallone. Los actores Arnold Schwarzenegger y Bruce Willis aparecen en un cameo. El estreno en California (EE. UU.) fue el 6 de agosto de 2010; el estreno oficial en Estados Unidos, España, México y la mayoría de países hispanoamericanos fue el 13 de agosto del mismo año.
Argumento:
La primera parte del filme parte con una operación de rescate de The Expendables contra piratas somalíes que toman como rehenes a la tripulación de un barco estadounidense. El grupo de mercenarios se mueve en un hidroavión, son militares veteranos y expertos en sus respectivas especialidades. El grupo de mercenarios liderados por Barney Ross (Sylvester Stallone) son contratados por un hombre llamado Sr. Church (Bruce Willis), para asesinar a un dictador latinoamericano con la ayuda de una contacto llamada Sandra (Giselle Itié). Esto los lleva a una isla ficticia localizada entre el Golfo de México y Sudamérica llamada 'Vilena'.
Vilena está dominada por un dictador, llamado Garza, quien vende sus tierras y a sus soldados a unos traficantes americanos liderados por un ex agente de la CIA , que planean una plantación masiva de coca por el país para posteriormente llevarla a los EE. UU.
Dos de los mercenarios (Ross y Christmas) llegan a Vilena como turistas ecológicos e intentan tomar fotos a una especie de castillo que es el cuartel general de Garza; pero su hija es quien conduce al grupo de Barney Ross, es atrapada y estos tienen que salir de la isla bajo intenso fuego enemigo.
Las siguientes armas aparecen en este film:
1. Pistola Beretta 92FS
La pistola Beretta 92 FS está especialmente diseñada para su utilización como arma de defensa. Más conocida como M9 por los militares americanos que la eligieron como arma oficial, la Beretta 92 FS es el arma más probada y fiable de la historia; no solamente ha satisfecho todos los requisitos establecidos por los militares americanos, sino que los ha superado ampliamente. Durante las duras pruebas realizadas por el ejército de los Estados Unidos se dispararon 30 000 tiros sin que el arma acusase tan siquiera un solo defecto de funcionamiento. Es un arma precisa, segura, fiable
La pistola semiautomática Beretta 92 FS de 9 mm parabellum posee un mecanismo de disparo de simple y doble acción, estando comprendida la fuerza del disparador en simple acción entre 2 kg y 2,5 kg y en doble acción entre 4,5 kg y 5,5 kg .
El peso de la pistola es de 1 135 gr con cargador lleno y 950 gr con cargador vacío. La longitud total del arma es de 217 mm , la longitud del cañón es de 125 mm y la longitud de la línea de mira es de 155 mm . Tiene una anchura de 38 mm , y el grueso de la empuñadura es de 36 mm . Por último, la altura del arma es de 140 mm .
La pistola Beretta 92 FS posee un sistema de funcionamiento por retroceso corto de cañón. De las armas semiautomáticas que funcionan según el principio de corto retroceso de cañón, las Beretta 92 se distinguen por su bloque geométrico a bloque oscilante, que permite que el cañón se mueva siempre sobre el mismo eje del carro obturador y en línea con el sistema de alimentación; además, el obturador tipo abierto elimina prácticamente la posibilidad de encasquillamiento, permite introducir el cartucho directamente en la recámara del cartucho, en el supuesto de que el cargador se haya dañado o perdido. Todo esto dota al arma de una gran estabilidad, así como de una excelente precisión y fiabilidad.
Tiene de tres seguros: Un primer seguro manual ambidiestro, utilizable tanto por los tiradores zurdos como diestros, situado sobre la corredera, que separa la aguja percutora del martillo, el martillo baja cuando está cargada e interrumpe la conexión de mecanismos. otro automático, bloquea la aguja percutora que resiste cualquier movimiento, recuperándose solamente al presionar el gatillo y un tercer seguro automático que permite una posición intermedia del martillo. Al accionar el martillo tirando de la corredera y sin presionar el gatillo, la aguja percutora queda asegurada y resiste cualquier movimiento incluso si el arma se golpea.
Así mismo, la Beretta 92 FS posee indicadores de cartucho en recámara, tanto a la vista como al tacto. La recámara queda abierta después del último cartucho.
Dentro de los elementos de puntería, las miras delanteras y traseras de la 92 FS están diseñadas para un rápido blanco, así como para afinar la puntería en bajas condiciones de luz, para lo que están equipadas con incrustaciones en blanco, en sistema de tres puntos. La mira trasera es regulable en deriva sin necesidad de herramientas especiales y viene ajustada a 25 metros . La pistola acepta, con algunos ajustes especiales, elementos como juegos de mira láser y linterna.
El cargador dispone de una capacidad de quince balas más una en la recámara, permite observar los cartuchos que contiene en su interior mediante tres indicaciones colocadas a la capacidad de 5, 10 y 15 cartuchos.
Pistola de doble acción, impulsada por CO2. Es similar a la Beretta 92G. Fabricada por Umarex, en los EE.UU. Esta hecha en polimero. Dispara munición de calibre 4,5 mm.
3. Revolver Colt Single Action Army
El Colt Single Action Army (SAA), conocido también como Colt Peacemaker (Pacificador), es un revólver de acción simple (SA, Single Action en inglés) y tambor con capacidad de seis cartuchos que fue muy popular en el viejo oeste norteamericano a finales del siglo XIX. Es el revólver por excelencia y posiblemente se trate de la primera arma corta fiable de la historia.
Samuel Colt fue el creador de esta revolucionaria arma para su época, diseñada inicialmente para el Ejército estadounidense, que lo adoptó en 1873 como arma reglamentaria. El Peacemaker reemplazó al Colt 1860 y permaneció como arma oficial del Ejército de Los Estados Unidos hasta 1892, cuando fue reemplazado por el revólver Colt de doble acción (DA).
La popularidad del Peacemaker no se limitó exclusivamente al terreno militar. En pocos años, muchos de los ciudadanos norteamericanos se hicieron con una de las miles de unidades fabricadas por Colt. Este revólver también contó con un notable protagonismo en la conquista del Lejano y Salvaje Oeste. En este sentido, el hecho de que utilizara munición del mismo calibre que el fusil Winchester M1873 ayudó a su popularización como arma corta.
El Colt Peacemaker es uno de los revólveres más afamados del Viejo Oeste, siendo utilizado por los legendarios Wyatt Earp y William “Bat Masterson” Barclay entre otros, por lo que fue ampliamente utilizado por la industria cinematográfica (sirviendo esta para elevar al Peacemaker a la categoría de mito), al ser un revólver asociado a grandes estrellas de la pantalla como John Wayne, Gary Cooper y Clint Eastwood.

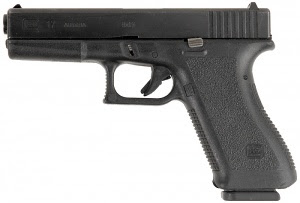

4. Pistola Glock 17
El modelo GLOCK 17 (G17) fue la primera pistola diseñada y fabricada por la compañía austríaca Glock G.m.b.H. Se caracteriza por su recámara bloqueada, retroceso corto, un cargador de mayor capacidad estándar (17 cartuchos)y una velocidad de fuego alta. Utiliza un cañón modificado del sistema de seguro Peter/Browning. El G17 fue mostrado por primera vez a inicios de los 80's para los entrenamientos del Ejército Austriaco. Entró en servicio con el nombre de P80.
A diferencia de otras pistolas, el G17 y los demás modelos GLOCK han sido producidos con el mecanismo Safe Action System (Acción Segura), que es un mecanismo de disparo de semi doble acción (el golpeador queda montado a medias) con un golpeador en vez del percutor y la aguja percutora. Su estructura está rellena de polímero y plástico sofisticado. Tampoco tiene seguros manuales, sino seguros automáticos integrados que la hacen segura de portar; sin embargo a cambio de la comodidad que es no tener que quitar el seguro antes de disparar, el gatillo de la GLOCK requiere una gran presión de unos 2.5 kilos, lo cual es una presión muy grande comparada con otras armas.
Cuando se reveló que su estructura era de polímero sorprendió ligeramente a los usuarios de armas y algunos pensaron que estaba hecha de plástico, y por lo tanto que era imperceptible para los detectores de metales. Sin embargo, la corredera, el cañón y otras piezas son de metal y por eso el modelo es percibido por los detectores de metal. La corredera y el cañón son tratados con el Proceso QPQ Tenifer, que vuelve mucho más durable su acero.
La G17 se ha vuelto muy popular por su facilidad de manejarse, larga durabilidad, precio moderado y una precisión de disparo por arriba del promedio. Es muy confiable en ambientes hostiles para las pistolas, como los desiertos, selvas y regiones árticas. La G17 ha experimentado tres revisiones importantes desde su aparición, así que la versión actual se llama la tercera generación de GLOCK 17.
También se han producido otras versiones de la tercera generación de G17:
-GLOCK 17C ("Compensado") modelo que disminuye el retroceso expulsando parte de los gases del disparo hacia arriba,a través de unos orificios practicados en el cañón y en la corredera. Especialmente útil mientras se hacen varios disparos en un lapso muy breve.
-GLOCK 17L es una versión con un cañón y una corredera más largos.
-GLOCK 17RTF es una versión con un texturado diferente en el grip que le otorga un mejor empuñamiento.
-GLOCK 18 y 18C capaces de disparar en modo automático.
La G17 es el modelo más usado por los policías, pero también es popular para uso militar, deportivo y para defensa. Más de 50 países lo utilizan.
Especificaciones:
Calibre: 9mm Parabellum (9x19).
Longitud del cañón: 114 mm.
Total, vacío: 625 g.
Capacidad del cargador: el estándar es 17+1 cartuchos, pero existen también de 10+1 a 33+1 cartuchos (los "+1" refiere a un cartucho adicional en la recámara de la pistola).
5. Pistola Glock 26
Variante del modelo Glock 19, en calibre 9mm Parabellum. Algunas personas utilizan este modelo debido a su pequeño tamaño y por ser ideal para portar como arma escondida, pudiendo ser sostenida con dos dedos. Fue introducida en el mercado civil en 1995. Su cargador estándar tiene capacidad para 10 disparos.

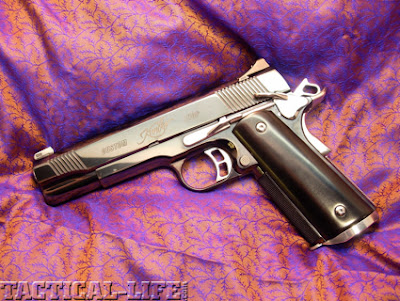

6. Pistola Kimber Gold Combat II (modificada)
Otro clon de la histórica Colt 11,25 mm (.45) fabricada por la empresa Kimber (USA) Es un arma de buena calidad.

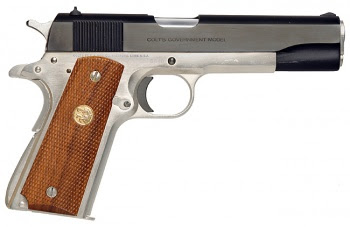

7. Pistola Custom M1911A1
7. Pistola Custom M1911A1
La M1911 es una pistola semiautomática de acción simple de calibre .45 ACP. Fue la estándar del Ejército estadounidense desde 1911. En 1921 se modificó levemente su forma para ser más fácil de empuñar, pasando a llamarse M1911A1. En esa configuración permaneció en uso hasta 1985, y aún hoy en día se sigue usando debido a su gran poder de parada, aún habiendo otros modelos más avanzados, como la Glock 21, la SIG P220.
Las tropas estadounidenses que participaron en la Guerra Filipino-Estadounidense iban mal equipadas. Su pistola estándar en ese entonces era una semiautomática de calibre .38 (9.65 mm), que tenía problemas de funcionamiento por la hostilidad del ambiente selvático y su bajo poder de parada. El ejército tuvo que volver a emplear revólveres calibre .45 Long Colt y resultaron ser más efectivos en los combates, con un buen poder de parada.
De esa guerra y una investigación militar con ganado vivo y cadáveres humanos, se concluyó que la pistola semiautomática con el mejor poder de parada sería una de calibre .45, cuya bala pesara 14.9 g y tuviera una velocidad aproximada de 240 m/s. Por lo anterior, en 1906 el gobierno de Estados Unidos saca a concurso la compra de una pistola que tuviera las características concluidas. De las seis empresas participantes, el modelo de la compañía Colt ganó el concurso. Éste fue diseñado por John Browning, que también diseñó el cartucho apropiado para el arma, el .45 ACP.
La pistola de la Colt fue adoptada oficialmente en marzo de 1911 por el Ejército estadounidense bajo el nombre de M1911. La Armada y el Cuerpo de Marines la adoptan en 1913. Esta pistola permaneció en servicio de forma continua en el ejército hasta enero de 1985, cuando es sustituida por la Beretta 92F/FS, que es su actual estándar, para cumplir consideraciones de la OTAN. Además, el modelo H&K Mark 23 sutituyó a la M1911 en las operaciones militares especiales. Solamente la unidad especial SWAT la sigue utilizando, aunque en una versión modernizada.
Especificaciones: Peso: 1130 g
Longitud: 219 mm
Longitud del cañón: 127 mm
Munición: .45 ACP, 10mm Auto, .40 S&W, .38 Super, 9 x 19, .22 LR, .44 S&W
Calibre: 11,43 mm, 10 m, 9 mm y 5,5 mm
Sistema de disparo: Acción simple
Alcance efectivo: ~ 50 m
Cargador: monohilera de 7 cartuchos, extraíble.
La pistola semiautomática P9 de simple acción fue diseñada por la famosa empresa Heckler Koch durante la primera mitad de la década de 1960. Después de muchas pruebas y prototipos, la producción masiva comenzó en 1969. Durante la década de 1970 la P9 dio su camino a la P9S de doble acción, que se mantuvo en producción hasta 1978. La versión con licencia de P9S todavía se fabrica en Grecia como EP9S (sólo en 9 mm). Esta construida en acero estampado, con inserciones de acero mecanizadas y gatillo de polímeros. En la parte frontal de la empuñadura y los paneles se emplea polímero para optimizar la adherencia. Esto representó una producción rápida y barata.
El P9 todavía es utilizado por las fuerzas policiales en Alemania, así como en varios otros países. La versión en calibre .45 de P9S, equipado con cañón más largo aceptó un silenciador desmontables utilizado en un número limitado por los SEALs de la Marina de los EE.UU. El cañón fijo de la P9S permite la pistola para operar sin problemas con el supresor conectado sin necesidad de reforzador para disminuir el retroceso y le proporciona gran exactitud. Una excelente arma, cuyo único problema era su elevado costo.
Especificaciones:Tipo: de doble acción (P9S) y acción individual (P9)
Calibre: 9x19mm Luger / Parabellum y .45 ACP
Peso: 880 g (Vacio)
Longitud: 192 mm
Longitud del cañón: 102 mm
Cargador: 9 proyectiles (9 mm) ó 7 (0.45)
9. Pistola Heckler & Koch USP
La Heckler & Koch USP (Universelle Selbstladepistole, o Universal Self-loading Pistol) es una pistola semiautomática diseñada por el fabricante de armas Heckler & Koch de Alemania. En un primer momento esta pistola fue denominada como P7M10, al haberse presentado la misma en el año 1991 en calibre .40 S&W, puesto que este calibre era y es de uso policial en Estados Unidos. Para su construcción, en el armazón se ha empleado fibra de vidrio junto con una novedosa técnica de inyección que mezcla partículas de acero con polimero. Mecánicamente emplea el sistema Browning con modificaciones basadas en un sistema de doble muelle concéntrico, al objeto de reducir tanto el retroceso como el desgaste prematuro de ciertos elementos. De casi cada una de ellas existen disponibles variedad de calibres, entre ellos los más usuales 9mm Pb, .40 S&W y .45 ACP.
Especificaciones:
Tipo: Pistola semiautomática
Origen: Alemania
Diseñada: 1993
Fabricante: Heckler & Koch
Producida: 1993 – presente
Peso (descargada): 748 g (USP 9 mm), 753 g (USP .40), 789 g (USP .45), 1.080 g (Match), 694 g (Compact .40)
Longitud: 194 mm (USP), 200 mm (USP .45), 240 mm (Match) y 173 mm (Compact)
Longitud del cañón: 108 mm (USP), 112 mm (USP .45), 153 mm (Match), 91 mm (Compact) y 96 mm (Compact .45)
Munición: 9 mm Parabellum, .357 SIG (Compact), .40 S&W, .45 ACP
Calibre: 9 mm, .357 (Compact), .40, .45
Sistema de disparo: recarga accionada por acción de retroceso corto
Cargador estándar: 8 proyectiles (Compact .45 ACP), 12 proyectiles (Compact .40 S&W, USP .45 ACP, Expert .45 ACP, Match .45 ACP), 13 proyectiles (Compact 9 mm Parabellum, USP .40 S&W), 15 proyectiles (USP 9 mm Parabellum), 16 proyectiles (Match .357 y .40 S&W, Expert .357 y .40 S&W), 18 proyectiles (Match 9 mm Parabellum, Expert 9 mm Parabellum).
10. Pistola Smith & Wesson 469
La pistola S & W modelo 469 es un arma semiautomática, calibrada para el cartucho 9mm. Modelo desarrollado de la Serie 59, prevista como pistolas que podrían ser fáciles de ocultar, pero que poseían suficiente poder de fuego para servir como arma de servicio. Es un arma de doble acción tradicional con un cañón de 3,5 pulgadas , su cargador tenia capacidad para 12 proyectiles. Sus sucesores fueron el modelo 6904, que tenía un marco de aleación con acabado en negro y el modelo 6906, que era la misma pistola en un acabado de acero inoxidable, y el modelo 6946, que era similar a la 6906 pero operado en modo de sólo de doble acción.
11. Pistola SIG-Sauer P228
La SIG P228 es una pistola semiautomática de acción simple fabricada por la empresa suizo alemana SIG-Sauer (Schweizerische Industrie Gesellschaft y J. P. Sauer & Sohn). Es la versión compacta de la pistola SIG P226. La pistola de SIG Sauer P228 fue desarrollada de la más grande SIG Sauer P226 en 1989 de la misma manera como la anterior P225 había desarrollada de la P 220, lo que significa que los diseñadores redujeron básicamente la longitud del cañón así como el diseño de la empuñadura. La forma general de la P 228 también se hizo ligeramente menos angular y más adecuada para llevarse oculta. Alrededor de 1991 la P 228 fue adoptada por las fuerzas armadas de los Estados Unidos como la pistola M11 y usada por la policía militar y algunas otras unidades. La P 228 es también altamente popular como arma policial y civil y es usada ampliamente por las fuerzas del orden de Europa y los Estados Unidos. Esta pistola es usada por el Servicio Secreto de los Estados Unidos y por diversas agencias internacionales.
Especificaciones:
Tipo Pistola semiautomática
País de origen Suiza Alemania
Diseñador SIG Sauer
Diseñada 1980
Fabricante SIG Sauer
Peso 590 g
Longitud 134 mm
Longitud del cañón 114 mm
Anchura 35 mm
Altura 179 mm
Munición 9 x 19
Calibre 9 mm
Sistema de disparo recarga accionada por retroceso
Alcance efectivo ~ 50 m
Cargador 13 proyectiles
La Browning High Power, técnicamente llamada P35, es uno de los mejores modelos de pistola fabricado por la Fabrique Nationale (FN) de Herstal. Apodada La reina de las 9 mm, tiene la fama de ser el el modelo más exitoso recamarado para el 9mm Parabellum, debido su fiabilidad, buena precisión y ergonómica empuñadura. Junto con la M1911 han sido los modelos más imitados de la historia. Algunas características de la Hi-Power, han servido para crear nuevos modelos de pistolas (CZ 75, etc.). FN de Bélgica y Portugal, así como la compañía argentina Fabricaciones Militares bajo licencia, todavía siguen produciendo la vieja versión original. Todavía la siguen utilizando varios ejércitos del mundo, como por ejemplo algunas ramas del ejército británico que usan la versión Browning L9A1.
Especificaciones:Tipo: Pistola semiautomática
Origen: Bélgica
Diseñada: 1935
Fabricante: Fabrique Nationale (FN)
Peso: 810 g
Longitud: 200 mm
Longitud del cañón: 118 mm
Munición: 9 x 19 mm Parabellum
Sistema de disparo: Acción simple
Alcance efectivo: ~ 50 m
Cargador: 13 cartuchos en doble hilera

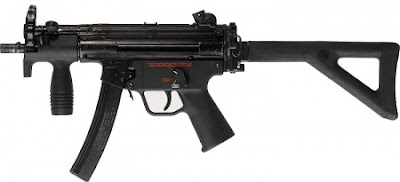

13. Subfusil Heckler & Koch MP5K
La MP5 es una familia de subfusiles desarrollada por el fabricante alemán de armas Heckler & Koch a partir de 1964. La MP5K es la versión más corta del MP5 con una empuñadura especial en el guardamanos. Fue introducida por Heckler & Koch en 1966, bajo la denominación HK54. Este nombre proviene del antiguo sistema de numeración HK, donde el "5" designa el modelo de un fusil ametrallador, y el "4" identifica sus cámaras para municiones de 9 × 19 mm. Fabricado originalmente en Alemania, después se concedieron licencias de fabricación a Grecia, Irán, Pakistán y México. Al tratarse de un subfusil con tantas versiones, lo hace ideal para unidades militares, fuerzas de seguridad, de élite de ambas o de uso privado.
La gama de subfusiles MP5 es numerosa, encontrándose modelos con supresor de sonido incorporado, culatín plegable, culata fija, visores montados, alzas tradicionales de tiro, etc. Por esta razón, dependiendo de cuál es su modelo y versión, puede haber una gran diferencia de peso, medida, cadencia de tiro, selector de tiro, etc. Algunos modelos incluyen en su selector de tiro, aparte de los habituales seguro, tiro a tiro y automático, una posición más que es la de tres disparos, desde la cual el arma realiza tres disparos seguidos cada vez que se acciona el gatillo.
Especificaciones: La gama de subfusiles MP5 es numerosa, encontrándose modelos con supresor de sonido incorporado, culatín plegable, culata fija, visores montados, alzas tradicionales de tiro, etc. Por esta razón, dependiendo de cuál es su modelo y versión, puede haber una gran diferencia de peso, medida, cadencia de tiro, selector de tiro, etc. Algunos modelos incluyen en su selector de tiro, aparte de los habituales seguro, tiro a tiro y automático, una posición más que es la de tres disparos, desde la cual el arma realiza tres disparos seguidos cada vez que se acciona el gatillo.
Tipo: Subfusil automático
Origen: Alemania
Estado: en servicio desde 1966 hasta el presente
Diseñada: 1964
Fabricante: Heckler y Koch
Producida: 1966-presente
Peso: 2,88 kg
Longitud: 490-660 mm
Longitud del cañón: 225 mm
Munición: 9 mm Parabellum
Calibre: 9 mm
Cadencia de tiro: 750 dpm
Alcance efectivo: 100-125 m
Cargador: de 15 a 30 proyectiles
14. Subfusil Heckler & Koch MP5K-PDW (Versión de la MP5K impulsada por CO2)
15. Subfusil Brügger & Thomet MP-9
El Steyr TMP (tactic machine pistol) es un subfusil de calibre 9 x 19 fabricado por la compañía austriaca Steyr Mannlicher. Es reconocido por su control, permitiendo seleccionar ráfagas de 15 o 30 disparos (todo el cargador) en vez de las típicas ráfagas cortas (3 tiros) que otros subfusiles permiten. Es casi exactamente igual que el Steyr SPP, pero el TMP es capaz de funcionar tanto en modo automático como en semiautomático. Los cargadores que se fabrican son de 15 o 30 cartuchos.
En los años 1990 Steyr vendió el diseño a la empresa suiza Brugger & Thomet, que lo fabrica como Brugger & Thomet MP-9. Incluye características tales como raíles universales tipo Picatinny acoplados. Se le puede añadir un silenciador.
16. Subfusil FN P90
El FN P90 es un subfusil automático fabricado en Bélgica por FN Herstal (Fabrique Nationale de Herstal). El 16 de abril de 1989, la OTAN publicó el documento D/296 con el requerimiento de arma de defensa personal que entrase en servicio para el año 2000. Los calibres de pistola existentes, usados en pistolas y subfusiles, han ido incrementando su ineficacia frente a tropas equipadas con blindaje personal y chalecos antibalas, mientras que los fusiles de asalto que podrían perforar dicho blindaje, son demasiado pesados e incómodos para emplearlos en espacios cerrados, como el interior de edificios. FN Herstal respondió a este requerimiento diseñando el subfusil Proyecto 90 y su munición antiblindaje SS190 de 5.7 × 28 mm .
El P90 entró en servicio el año 1994. Funciona por retroceso de masas con modos de fuego automático y semiautomático. Es completamente ambidextra, con selector de fuego ambidiestro, empuñadura ergonómica y eyección de vainas hacia abajo. La P 90 está diseñada con una novedosa configuración de tipo Bullpup, que presenta un cargador transparente de 50 cartuchos arriba del arma, paralelo al cañón (con la munición dispuesta en perpendicular al cañón). La rampa circular bajo el cargador alinea cada cartucho con el cañón, diseño que hace a la P 90 un arma muy compacta y maniobrable, mientras que el cargador translúcido facilita la rápida comprobación de la munición disponible. El P90 está construido principalmente en polímero, incluyendo el martillo y otros componentes relacionados. El uso de polímeros, como en el fusil de asalto Steyr AUG, hacen del P90 un arma muy ligera con respecto a las fabricadas en metal.
El arma tiene muy poco retroceso, permitiendo gran precisión en fuego automático. El retroceso del cartucho 5.7 × 28 mm es 1,95 kg/seg, aproximadamente la mitad del de 5.56 × 45 mm OTAN del M16 y la mayoría de los fusiles de asalto. Además, las piezas móviles del arma están diseñadas para amortiguar el retroceso. El desmontaje básico de mantenimiento del arma se puede realizar en menos de 10 segundos sin el uso de herramientas, separando el arma en cuatro grupos: cañón y sistema óptico de apoyo a la puntería, grupo de partes móviles, grupo de martillo y grupo de disparador. El disparador de dos etapas permite hacer fuego semiautomático cuando el selector está posicionado en modo automático.
El cartucho SS190 de 5.7 x 28 mm tiene capacidades más altas de penetración que cartuchos con similar retroceso, y puede penetrar el blindaje normativo de las tropas del extinto Pacto de Varsovia (una capa de titanio y varias capas de kevlar) como se especificaba en el documento de la OTAN. Su capacidad de penetración es inferior a la mayoría de los cartuchos de fusil de asalto, pero es mejor que los cartuchos existentes de pistola, tales como .45 ACP, .40 S&W o 9 x 19 mm Parabellum. Se considera que es capaz de perforar cascos y chalecos antibala hasta una distancia de 100 m , la mitad que la munición de fusil de asalto, pero más que suficiente dentro del ámbito de uso habitual del arma. La FN ha diseñado una variante de la munición en que la bala, tras atravesar un blanco duro, se desestabiliza, girando y perdiendo toda capacidad de perforación. Esta característica resulta muy útil en situaciones como asaltos de la policía, especialmente con civiles o rehenes cerca, pues se evitan las balas perdidas capaces de causar víctimas inocentes tras atravesar paredes, cuerpos de blancos, etc. Esta característica, asimismo, puede conseguir una letalidad mayor con el empleo de esta munición, dado que la bala tenderá a girar sobre sí misma en el interior del objetivo, lo cual multiplicaría el daño infligido. Su rendimiento es similar al cartucho de 4.6 × 30 mm utilizado en el subfusil Heckler & Koch MP7.
Especificaciones:
Tipo Subfusil automático
Origen Bélgica
Estado En servicio 1994-presente
Diseñada 1987
Fabricante FN Herstal
Producida 1993-presente
Peso 3 kg
Longitud 500 mm
Longitud del cañón 263 mm
Calibre 5,7 x 28mm (SS190 - SS193)
Sistema de disparo Recarga accionada por retroceso de masas
Cadencia de tiro 900 d. p. m.
Alcance efectivo ~ 200 m
Cargador extraíble de 10, 30 y 50 balas recto
Velocidad máxima 715 m/s

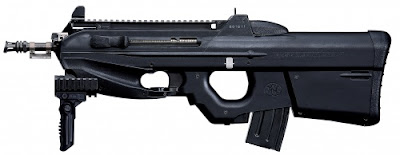

17. Fusil FN F2000 Tactical
El FN F2000 es un fusil de asalto bullpup 5.56x45mm OTAN, diseñado por la empresa FN Herstal en Bélgica. El F2000 hizo su debut en marzo de 2001 en la exposición de defensa IDEX celebrada en Abu Dhabi, en los Emiratos Árabes Unidos.
El F2000 es un arma con un diseño bullpup, con sistema de fuego selectivo. EL F2000 utiliza una munición compacta de calibre 5.56x45mm OTAN. El rifle esta conformado por dos partes principales que son el grupo receptor del cañón y el marco acoplados entre si por un eje pasador situado encima del protector del gatillo. El grupo receptor del cañón posee un acople de rieles Picatinny con el cual se le pueden acoplar distintos accesorios como miras ópticas, réflex, etc. El grupo receptor del marco contiene el grupo de disparo, el cerrojo y el conjunto cerrojo, el mecanismo de retorno y la revista también.
El F2000 tiene un sistema de operación por gas, automático y es un rifle con diseño bullpup completamente ambidiestro. Pero el sistema de seguridad y el mecanismo del disparador fueron tomados del subfusil P90. La palanca es de un disco localizado debajo del disparador. El selector de fuego dobla la seguridad manual del arma y la asegura contra disparos accidentales (el selector/disco de seguridad tiene 3 posiciones: "S"-seguro,"1"-modo semiautomático,"A"-modo automático). La posición de "seguro" deshabilita el gatillo. El grupo de martillos y muelles son de acero, mientras todo los demás componentes son de nylon moldeado por inyección. El exterior del rifle está fabricado de materiales compuestos.
El F2000 se alimenta de los cargadores estándares de la OTAN (cargadores STANAG) con capacidad para 30 cartuchos de calibre 5.56x45mm OTAN, el botón de retención/liberación del cargador está instalado simétricamente en la empuñadura de la pistola, en el frente del cargador; el retén del cargador está operado por un actuador de gran tamaño. El F2000 no está configurado de fábrica con un sistema de caída libre del cargador debido a la fricción de las juntas extraíbles de polvo. El cargador necesita ser removido manualmente.
Especificaciones
Tipo Fusil de asalto
Origen Bélgica
Estado En servicio 2001 - presente
Diseñada 1995 - 2001
Fabricante FN Herstal
Producida 2001 - presente
Peso 3,60 kg
Longitud 688 mm
Longitud del cañón 400 mm
Munición 5,56 x 45 OTAN
Calibre 5,56 mm
Sistema de disparo recarga accionada por gas
Cadencia de tiro 850 disparos/min.
Alcance efectivo 500 m
Cargador 30 proyectiles

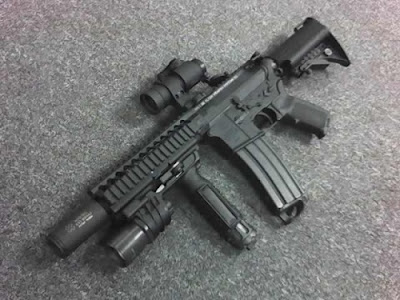

18. Fusil Noveske Rifleworks Diplomat
Variante del AR-15 y M4 fabricado por la empresa Noveske Rifleworks, en el estado de Oregon, en los Estados Unidos de Norteamérica.

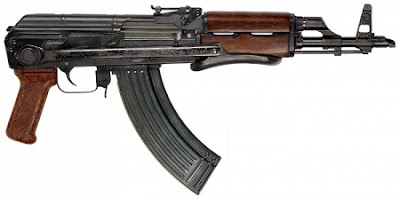

19. Fusil AKMS

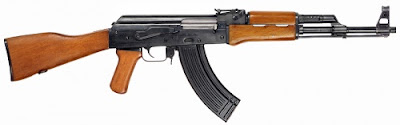

El AKM (Avtomat Kalashnikova Modernizirovannyj), es un fusil de asalto creado como sucesor del AK-47 en 1959. Es el primer fusil de asalto que se utilizó ampliamente en el mundo. Es rentable y fiable, y es uno de los más baratos de fabricar, requiere un mantenimiento mínimo e infrecuente para funcionar correctamente, puede disparar aún mojado, oxidado o muy sucio, y tiene disparos potentes, aunque menos que el cartucho 7,62 x 51 mm de la OTAN, si bien también el retroceso es más controlable en modo automático.
Debido a sus características anteriores (y a que la ex-URSS lo distribuyó por una gran parte del mundo), es ampliamente utilizado en muchos países y ha sufrido muy pocas modificaciones. Este fusil tiene la fama de ser común entre terroristas y guerrilleros, porque les es fácil conseguirlo y tiene bajos costos. Entre originales, versiones, variantes y copias se han fabricado unos 60 millones de estos fusiles en todo el mundo y sigue siendo el más común con gran diferencia en el planeta.
En 1943 el ruso Mikhaíl T. Kalashnikov creó un fusil de asalto para utilizar el calibre 7,62 x 39 mm, pero su prototipo no fue elegido para servir al ejército ruso. Así que tuvo que rediseñarlo adquiriendo conocimientos del estudio de unos fusiles alemanes Stg-44 capturados en la guerra. En 1947 creó el AK-47 (Avtomat Kalashnikova 1947 goda, en ruso). Entra en servicio militar en 1949, pero su uso fue mantenido en secreto por la Unión Soviética hasta 1956, cuando empezaron distribuirlo a todas las tropas rusas.
En 1959 se fabrica una nueva versión del AK-47, el AKM (Avtomat Kalashnikova Modernizirovannyj). Éste, a diferencia de su antecesor está hecho con partes más delgadas, algunas de metal estampado y otras de madera laminada, y usa cargadores de aluminio y plástico para abaratar y acelerar su producción. El AKM es un kilogramo más ligero que el AK-47.
Especificación:Diseñada: 1959
Fabricante: Izhevsk Mechanical Works
Producida: 1959 – presente
Cantidad: aprox. 100 millones
Variantes: AKM, AKMS (Cañón corto)
Peso: 3,14 kg
Longitud: 870 mm
Longitud del cañón: 415 mm
Munición: 7,62 x 39 mm
Calibre: 7,62 mm
Sistema de disparo Recarga accionada por gas, cerrojo rotativo
Cadencia de tiro: 600 dpm
Alcance efectivo: 400 metros
Cargador: 30 proyectiles.
20. Fusil Norinco Tipo 56
El Tipo 56 es un fusil de asalto hecho en China desde 1956. Es la versión china del AK-47 ruso, del cual se distingue por tener una bayoneta plegable incorporada. Sus cargadores de aluminio y plástico pueden encajar tanto en el AK como en el Rk 62 finlandés.
Durante el período posterior a la II GM, la República Popular China recientemente establecida era un “amigo cercano” de la Unión Soviética, así que era natural que el país mucho menos avanzado adoptara las armas de un aliado más avanzado. En 1956, el ejército chino adoptó dos diseños militares soviéticos, los cuales llevan el mismo nombre Tipo 56 y disparan el cartucho soviético 7,62 x 39 mm. Uno era la carabina semiautomática Simonov SKS y el otro era el fusil de asalto Kalashnikov AK-47. Ambas armas fueron hechas en grandes cantidades y utilizadas por el Ejército Popular de Liberación EPL, de China, así como exportadas a diversos países.
El Tipo 56 original era una copia casi exacta del AK-47 soviético, con su receptor molido. Después los diseñadores chinos le cambiaron al AKM su receptor estampado, bajo la misma designación de Tipo 56. Las únicas diferencias notables eran las marcas en idioma chino en vez de ruso y la bayoneta puntiaguda plegable incorporada, que substituyó a la bayoneta desmontable original de origen soviético.
Durante los inicios de los años 1980, el EPL adoptó un fusil de asalto nuevo de origen doméstico, conocido como Tipo 81, que reemplazó gradualmente a los fusiles del Tipo 56 en servicio. El Tipo 56 todavía se sigue fabricando por las fábricas chinas estatales en una variedad de versiones para la exportación. La corporación NORINCO también vende las versiones “civiles” de los fusiles Tipo 56, semiautomáticas solamente y en varios calibres, incluyendo el 7,62 x 39 mm M43 y 5,56 x 45 mm/223 mm Remington.
El Tipo 56 es un arma a gas, de cierre rotatorio y fuego selectivo. El receptor se trabaja a máquina haciéndolo de acero laminado en las primeras versiones, las dos cerraduras arrastradas del perno en las paredes del receptor. Los últimos modelos, sin embargo, fueron hechos con los receptores estampados de acero, pero conservaron la misma designación. Los cargadores del AK encajan en el Tipo 56 y viceversa.
El Tipo 56 tiene controles del AK-47 con una manija de carga de intercambio y una palanca de selector masiva de seguridad/del fuego en el lado derecho del receptor. El pistolete, la culata y el guardamanos son de madera, y también está disponible una versión compacta con una culata plegable hacia abajo (la designación es el Tipo 56-1). Alternativamente, una versión con la culata plegable hacia el lado derecho se conoce como Tipo 56-2, similar a las que tiene el IMI Galil israelí, el Rk 62 finlandés y el FN FAL belga. La única diferencia visible del AK-47 es una bayoneta permanentemente unida del punto, que dobla debajo del cañón cuando es parada. Algunas fuentes dijeron que la calidad de esas armas era peor que la original soviética. Por lo menos un cierto número de rifles Tipo 56 careció de la galvanoplastia de cromo en el área del sistema del cañón y del gas, y era así mucho menos resistente a la corrosión.
Modelos:
Tipo 56, con culata fija de madera y bayoneta.
Tipo 56-1, de culata plegable hacia abajo, pistolete recto y bayoneta.
Tipo 56-1, de culata plegable, pistolete curvo y sin bayoneta.
Tipo 56-2, de culata plegable hacia la derecha, pistolete curvo y sin bayoneta.
Tipo 56-1S, de calibre 5,56 x 45 mm y culata plegable (versión “civil” para la exportación).
Tipo 56C (compacto), con culata plegable hacia la derecha y el cargador de 20 balas.
Especificaciones:
Tipo: Fusil de asalto
Origen: China
En servicio: desde 1956
Operadores: China, Afganistán, Albania, Bangladesh, Bolivia, Camboya, Corea del Norte, Etiopía, India, Irán, Laos, Nicaragua, Pakistán, Sri Lanka, Sudán, Vietnam del Norte, etc.
Diseñado: 1956 Fabricante: Norinco
Producida 1956 – presente
Cantidad: + 50 millones
Variantes: Tipo 56-1, Tipo 56-2
Peso: 3,8 kg
Longitud: 874 mm
Longitud del cañón: 414 mm
Munición: 7,62 x 39 mm
Calibre: 7,62 mm
Sistema de disparo: Recarga accionada por gas, cierre rotatorio
Cadencia de tiro: 650 balas por minuto
Alcance efectivo: 400 metros
Cargador: 30 proyectiles.
21. Escopeta AA-12
El diseño original fue la base para varias armas posteriores, inclusive la escopeta USAS-12. Esta escopeta tiene un selector de fuego, pudiendo disparar en modo semiautomático, o en modo automático con una cadencia de 300 disparos por minuto. Es alimentada desde un cargador extraíble recto con capacidad de 8 cartuchos o un tambor con capacidad de 20 o 32 cartuchos.
En 1987, Maxwell Atchisson vendió los derechos de la AA-12 a Jerry Baber, de la empresa Military Police Systems, Inc. (MPS) de Piney Flats, Tennessee. A su vez, la MPS desarrolló a la sucesora de la AA-12 , que fue rediseñada durante un periodo de 18 años y se hicieron un total de 188 cambios y mejoras al plano original. La MPS también se asoció con las empresas Action Manufacturing Company y Special Cartridge Company, para combinar la escopeta con cartuchos de alto poder explosivo FRAG-12 y crear un sistema de armas multifuncional.
El arma fue aligerada a 4,76 kg y acortada a 966 mm , pero mantuvo la misma longitud del cañón. El modelo CQB tiene un cañón de 330 mm y es más ligero que el modelo estándar. La AA-12 dispara a cerrojo abierto, una característica rara en las escopetas automáticas. Puede ser alimentada desde un cargador recto con capacidad de 8 cartuchos, un tambor con capacidad de 20 cartuchos o un tambor de 32 cartuchos, al contrario del cargador original de 5 cartuchos. Fue diseñada para disparar tres tipos diferentes de cartuchos del 12: de perdigones, con bala y explosivos. Debido al amplio uso de acero inoxidable y su tolerancia a la suciedad, la MPS afirmó que la escopeta no necesita ser limpiada o lubricada. El diseñador afirma que la escopeta debe ser limpiada tras 10000 disparos.
Especificaciones:
Fabricación: 1972 - Presente
Tipo: Escopeta automática
Peso 7,30 kg (con tambor de 32 cartuchos)
Longitud 991 mm
Calibre: 12 Gauge
Cargador: 8 cartuchos (box) y de 20 a 32 en tambor
Modos de disparo: Seguro/Semi/Auto (300 dpm)

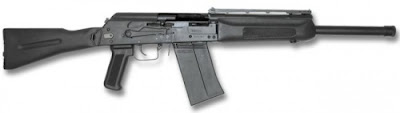

22. Escopeta Saiga 12
Especificaciones:
Peso 3,6 kg
Longitud 1145 mm (Saiga-12)
Longitud del cañón 580 mm
Munición Cartucho del 12 - Cartucho del 20 - .410
Calibre 12 (18,53 mm )
Sistema de disparo Recarga accionada por gas
Cargador extraíble recto, con capacidad de 2, 5, 8 y 10 cartuchos y tambor con capacidad para 20 cartuchos
23. Escopeta Serbu Super Shorty
Especificaciones:
Tipo Escopeta
Origen Estados Unidos
Diseñador Mark Şerbu
Fabricante Şerbu Fire Arms
Producido 1996 — presente
Peso 1,8 kg
Longitud del cañón 419 mm -165 mm
Cartucho 12 Gauge y 20
Acción Sistema de bomba
Almacén (Tubular) 2 disparos
Mira: no posee

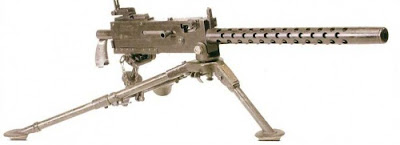

24. Ametralladora Browning M1919A4
La Browning M1919 es una ametralladora media calibre 7,62 mm que fue ampliamente empleada durante el siglo XX. Fue empleada como arma de apoyo, coaxial, a bordo de vehículos, aviones y como antiaérea por los Estados Unidos y varios países, especialmente durante la II GM , la Guerra de Corea y la Guerra de Vietnam. Aunque fue reemplazada por nuevas ametralladoras a mediados de la segunda mitad del siglo XX (como la M 60), continuó siendo empleada por varios países miembros de la OTAN y otros durante más tiempo. Varias ametralladoras M1919 fueron calibradas para el nuevo cartucho 7,62 x 51 OTAN, sirviendo hasta la década de 1990 e incluso hasta hoy en día en algunos países. La Marina estadounidense también recalibró varias ametralladoras M1919, denominándolas Mk 21 Mod 0; estas fueron empleadas por lo general a bordo de lanchas patrulleras fluviales en Vietnam, durante los 60 y 70.
Para cargar la ametralladora, se abría primero la cubierta del cajón de mecanismos y se levantaba el extractor. Luego se insertaba la nueva cinta de munición en la bandeja de alimentación y se bajaba el extractor sobre el primer cartucho de la cinta. Al cerrarse la cubierta, el tirador se aseguraba con ayuda de su pulgar derecho que la palanca de alimentación se encuentre a la izquierda para que esta encaje en el entalle del trinquete de alimentación, un entalle en la parte superior del cerrojo. Una vez que la cubierta era cerrada y asegurada, la palanca de carga era tirada hacia atrás con la palma de la mano mirando hacia arriba (para evitar la dislocación del pulgar en caso que el cañón esté demasiado caliente y "encienda" un cartucho), para luego soltarla e insertando así el primer cartucho en la recámara del cañón de la ametralladora.
Como arma de apoyo para compañía o batallón, la M 1919 necesitaba por lo menos un equipo de dos hombres. Pero en la práctica, cuatro hombres se ocupaban de esta; el tirador, el cargador (que ayudaba con la recarga y también transportaba el arma o su trípode) y dos transportadores de munición.
La idea original era que la ametralladora sea más sencilla de transportar, por lo que la M 1919A1 tenía un cañón ligero y un bípode cuando fue introducida en servicio por vez primera. Desafortunadamente, se vio con rapidez que el arma era demasiado pesada como para facilitar su transporte y al mismo tiempo era demasiado ligera como para resistir los disparos de ráfagas continuas. Esto condujo al desarrollo de la M 1919A2, que tenía un cañón más pesado y un trípode, pudiendo disparar ráfagas continuas por más tiempo.
Otra versión de la M 1919A4, la M 1919A6, fue un intento de transformarla en una ametralladora ligera al instalarle una culata y un cañón más ligero - 1,8 kg , en lugar de 3,2 kg . De hecho, la versión A6 era más pesada que la A 4 sin su trípode, con 15 kg , aunque su bípode diseñado para despliegue rápido permitió prescindir de un hombre del equipo de ametralladoristas (el transportador del trípode).La A6 fue empleada en cantidades cada vez mayores a finales de la II GM y fue extensivamente empleada en Corea. La A 6 tenía un bípode plegable montado en la parte delantera del cañón, una culata de chapa de acero estampada, manija de transporte y un cañón con la boca estrechada. Aunque las modificaciones intentaban hacer del arma una ametralladora ligera de escuadrón, solamente era una solución temporal..
A finales de los 50, se desarrolló una ametralladora M1919 diseñada para dispararse a control remoto con un gatillo solenoide, para emplearla en el subsistema de armamento para helicópteros XM1/E1 y que era denominada M37C. La Marina estadounidense posteriormente calibrar un buen número de ametralladoras M1919A4 para emplear cartuchos 7,62 x 51 OTAN y las denominó Mk 21 Mod 0; algunas de estas ametralladoras calibradas fueron empleadas en Vietnam a bordo de lanchas patrulleras fluviales.
Con la ayuda de los ingenieros armeros de la Fabrique Nationale de Herstal, Bélgica, la ametralladora M1919 fue totalmente rediseñada como la ametralladora aérea M2 AN (Army-Navy) de calibre .30 (7,62 x 63). La Browning M 2 AN fue ampliamente adoptada tanto como arma fija (ofensiva) y arma flexible (defensiva) a bordo de aviones. Las ametralladoras aéreas deben ser ligeras, fiables y tener una cadencia de fuego razonable, pero lograr obtener estas tres características demostró ser un reto difícil. Las paredes del cajón de mecanismos y otras piezas de la M 2 fueron adelgazadas y aligeradas. Y a causa del aire producido por la velocidad del avión, los diseñadores fueron capaces de reducir el peso y el perfil del cañón. Como resultado, la M 2 pesaba dos tercios de la M 1919A4 y su mecanismo aligerado le otorgaba una cadencia de fuego cercana a los 1200 disparos por minuto (algunas variantes podían efectuar 1500 disparos por minuto), muy necesaria para enfrentar veloces aviones. El mecanismo de alimentación de la M 2 debía levantar por sí mismo la cinta de munición desde su caja e introducirla en el arma, lo que equivale a un peso de 5 kg (11 libras ). Entre los encargados de los pertrechos, la ametralladora Browning M2 AN tiene la reputación de ser una de las armas ligeras más difíciles de reparar de todo el arsenal de las Fuerzas Armadas estadounidenses.
Especificaciones:
Diseñada 1919
Producida 1919-1945
Variantes A1-A6; M37
Peso 14 kg
Longitud 1.143 mm
Longitud del cañón 609 mm
Munición 7,62 x 63 - 7,62 x 51 OTAN- 7,70 x 56 R - -7,92 x 57 Mauser
Calibre 7,62 mm - 7,70 mm- 7,92 mm
Sistema de disparo Recarga por retroceso
Cadencia de tiro 400-600 d.p.m.
Alcance efectivo 1.370 metros
Cargador cinta de tela o de eslabones metálicos, de 250 cartuchos
25. Ametralladora Browning M2
Versión aeronáutica de la ametralladora M2. Es una ametralladora pesada diseñada a finales de la Primera Guerra Mundial por John Browning. El diseño tiene varias denominaciones específicas; la denominación oficial para el modelo de infantería es Ametralladora Browning, Cal..50, M2, Flexible. Es un arma efectiva contra soldados, vehículos y embarcaciones sin blindaje o ligeramente blindados, fortificaciones livianas y aviones en vuelo rasante.
La ametralladora Browning .50 ha sido usada extensivamente por los Estados Unidos como armamento para vehículos y aviones desde los años 20 hasta el día de hoy. Fue masivamente usada durante la Segunda Guerra Mundial, la Guerra de Corea, la Guerra de Vietnam, así como durante las operaciones en Iraq en 1990 y 2003. Es la principal ametralladora pesada de los países miembros de la OTAN y ha sido usada por varios países más. Aún sigue en servicio y su diseño es muy similar a la ametralladora Browning Modelo 1919. Fue rápidamente adaptada como arma antiaérea, siendo también elegida como arma de apoyo a la infantería bajo la denominación de Modelo 1921. Este último fue utilizado durante los años 20 como arma anti-aérea y anti-tanque. En 1932, el diseño fue actualizado y se le denominó como M2, aunque cumpliendo las mismas misiones.
Así como en la M1921, la variante original para infantería de la M2 estaba equipada con una camisa de enfriamiento por agua. Finalmente esta ametralladora fue reemplazada por una variante sin camisa de enfriamiento, pero con un grueso cañón enfriado por aire (a pesar que estos se recalentaban demasiado rápido al usarse en tierra). La masa y la superficie del nuevo cañón compensaban de cierto modo la pérdida del enfriamiento por agua, al mismo tiempo que reducían el tamaño y peso del arma.
Debido al largo proceso de cambiar el cañón, se desarrolló un sistema mejorado conocido como QCB (siglas de Quick Change Barrel, que significa Cañón de Cambio Rápido). También se ha desarrollado una versión aligerada, la cual apenas pesa 27 kg.
La ametralladora M2 dispara el cartucho .50 BMG (12,7 x 99), que actualmente también es utilizado en fusiles de francotirador pesados y fusiles de largo alcance debido a su excelente precisión a gran distancia, performance balística, enorme poder de parada y letalidad. Es una ametralladora refrigerada por aire y alimentada por cinta que dispara a cerrojo cerrado, usando el principio del retroceso corto. En esta acción, el cerrojo y el cañón están acoplados y retroceden al disparar el arma. Luego de un corto trecho el cerrojo y el cañón se desacoplan, retrocediendo el primero. Esta acción abre el cerrojo y hace avanzar la cinta, preparando el arma para el próximo disparo, todo esto a una cadencia de 450-550 disparos por minuto (600-1200 en las ametralladoras aéreas M2/M3 de la Segunda Guerra Mundial; 300 en la M2 sincronizada con la hélice). Esta cadencia no suele alcanzarse en combate, ya que el fuego continuo a tal cadencia desgastaría el cañón con solamente unos cuantos miles de disparos, debiendo ser reemplazado. La cadencia de la M2 disparando a fuego continuo se sitúa a menos de 40 disparos por minuto.
La M2 tiene un alcance máximo de 7,4 kilómetros cuando usa munición del tipo Ball, con un alcance máximo efectivo de 1,8 kilómetros al ser disparada desde el trípode M3. En su rol de arma portátil terrestre, esta pesa 38 kilogramos y el trípode M3 ensamblado otros 20 kilogramos. En esta configuración, el gatillo "de mariposa" en forma de V se sitúa al extremo del arma, con una agarradera tipo "mango de pala" a cada lado del cajón de mecanismos y el retén del cerrojo al centro. Para disparar, se debe asir ambas agarraderas y apretar el gatillo con uno o ambos pulgares. Cuando el retén del cerrojo ha sido girado hacia abajo, el arma dispara en ráfagas. De otro modo, funciona en modo semi-automático. Para esto, se gira hacia arriba el retén del cerrojo. En ambas modalidades, la M2 se dispara de la forma indicada anteriormente. Al contrario de otras ametralladoras modernas, no tiene seguro. En modelos de producción reciente se han instalado gatillos convencionales dentro de las agarraderas, descartando los gatillos "de mariposa".
Ya que la M2 fue diseñada desde un principio para adaptarse a diversas configuraciones, puede ser alimentada tanto desde el lado izquierdo como el lado derecho. Esto se logra cambiando los sujeta-cinta, la bandeja de alimentación, los topes para cartuchos delanteros y traseros, e invirtiendo la palanca de carga. Esta conversión puede hacerse sin herramientas en menos de un minuto.
Entre los diversos tipos de cartuchos usados por esta ametralladora están el M2 Ball, para usarse contra soldados y blancos de material ligero, el trazador M1 y el M962 SLAPT. Este último, así como el cartucho M903 SLAP, puede atravesar más de 3/4 de pulgada de blindaje de alta dureza a 1500 metros. Esto se logra gracias a un penetrador de tungsteno con un diametro de .30 pulgadas (7,62 mm). La bala del SLAPT tiene una carga trazadora en su base. El empleo de este cartucho fue aprobado en 1990.
Especificaciones:Diseñada: en 1921
Producida: 1932 hasta el presente
Peso: 38 kg
Longitud: 1.650 mm
Longitud del cañón: 1.140 mm
Munición: 12,7 x 99
Calibre: .50 BMG (12,7 mm)
Sistema de disparo: recarga accionada por retroceso; retroceso corto
Cadencia de tiro: 450-600 dpm
Velocidad de la bala: 930 m/s
Alcance efectivo: 1.800 m
Cargador: Cinta de munición (en caja)
26. Lanzagranadas M79
La M79 es una escopeta lanzagranadas monotiro que dispara granadas de 40 mm y fue empleada por primera vez durante la Guerra de Vietnam. Debido al característico sonido que produce al ser disparada, le hizo ganarse los apodos de "Thump-Gun"y "Bloop gun" entre los soldados estadounidenses. Este lanzagranadas monotiro que dispara granadas de 40 mm y fue empleada por primera vez durante la Guerra de Vietnam. Debido al característico sonido que produce al ser disparada, le hizo ganarse los apodos de "Thumper", "Thump-Gun", "Bloop gun" y "Blooper" entre los soldados estadounidenses; las tropas australianas la llamaban "Wombat Gun". La M79 puede disparar una amplia variedad de proyectiles de 40 mm, incluso explosivos, antipersona, fumígenos, perdigones, flechettes y bengalas. Aunque ha sido ampliamente reemplazada por el M203,la M79 continúa siendo empleada alrededor del mundo por varias fuerzas armadas.
La M79 fue el resultado del Proyecto Niblick, un intento de incrementar el poder de fuego del soldado con ayuda de un proyectil explosivo más preciso y con mayor alcance que las granadas de fusil, pero al mismo tiempo más portátil que un mortero. El Proyecto Niblick creó la granada de 40 mm, pero no fue capaz de crear un lanzagranadas que pudiese disparar más de una granada. Uno de los lanzagranadas de la Springfield Armory era el S-3, monotiro y con sistema de recarga similar al de una escopeta. Fue refinado en el S-5, que parecía una escopeta sobredimensionada. Incapaz de desarrollar un lanzagranadas semiautomático o automático, el Ejército estadounidense adoptó la S-5 como XM79. Tras cambiarle el alza, la XM79 fue adoptada oficialmente como la M79 el 15 de diciembre de 1960.
Las primeras escopetas lanzagranadas M79 fueron suministradas al Ejército estadounidense en 1961. Debido a su facilidad de empleo, fiabilidad y potencia de fuego, la M79 se hizo popular entre los soldados estadounidenses, que la apodaron "artillería del comandante de pelotón". Algunos soldados incluso cortaban la culata y el cañón de la M79 para hacerla aún más portátil.
A pesar de esto, el ser un arma monotiro era una gran desventaja; el tener que recargar después de cada disparo suponía una baja cadencia de fuego y la incapacidad de mantener un volumen de fuego constante durante un combate. Y en combates a corta distancia, el alcance mínimo de armado (la granada debe recorrer 30 metros para armarse) y el radio de detonación hacían que el granadero deba emplear su pistola auxiliar (si es que llevaba una) o dispare la M79 con la esperanza que la granada no se arme instantáneamente y funcione como una bala lenta de gran tamaño. Para compensar esta desventaja se crearon granadas especiales para combates a corta distancia, aunque un soldado no siempre podía darse el lujo de cargar una granada de estas en medio de la batalla. Además, su tamaño hacía que el soldado armado con una M79 actuara únicamente como un granadero y que al acabarse las granadas, solamente pueda participar en el combate armado con una pistola y un cuchillo. Algunas unidades de los SEAL y las Fuerzas Especiales han empleado la M79 recientemente en Irak, debido a su precisión y alcance respecto al M203 (350 metros, frente a los 150 metros del M203). La M79 ha sido empleada limitadamente durante la Guerra de Iraq, especialmente para detonar a distancia bombas artesanales.
Especificaciones:
Tipo: Lanzagranadas
Origen Estados Unidos
Estado: En servicio 1961 al presente
Producida: 1961-1971
Cantidad: 350.000 (solamente en los Estados Unidos)
Peso 2,93 kg (cargada) - 2,70 kg (descargada )
Longitud 73,1 cm
Longitud del cañón: 35,7 cm
Munición: Granada de 40 mm
Calibre: 40 mm
Sistema de disparo: Cañón basculante
Cadencia de tiro: 6 dpm
Alcance efectivo: 350 m - Máximo: 400 m
La pistola de pirotecnia AN-M8 fue desarrollada durante II GM y es posiblemente aún este en uso. La fuerza aérea la empleo hasta 2002. El AN-M8 es de doble acción, se empleaba para proyectar bengalas o efectuar señalización entre las tropas y de las tropas de tierra a los aviones y viceversa. Fue fabricada por la empresa Eureka Vacuum Cleaner Company.

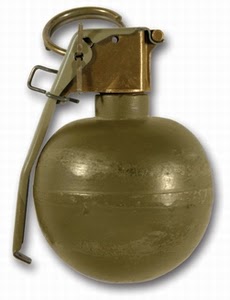

28. Granada de mano M67
29. Hidroavión Grumman HU-16 Albatross
El Grumman HU-16 Albatross (‘albatros’) es un hidroavión
anfibio propulsado por un dos motores radiales. Fue diseñado especialmente para
poder amerizar en mar abierto y efectuar tareas de rescate aeromaritimo. Para
poder cumplir con esta misión el Albatross está equipado con un gran ala alta
que le confiere unas excelentes capacidades STOL. Además, la parte inferior del
fuselaje del avión tiene forma de bote y una quilla (hidrocanoa), diseño que le
confiere una gran flotabilidad. Su casco con sección en forma de V y su gran
envergadura ayudan a que el Albatross pueda amerizar en mares con oleaje.
Los resultados obtenidos con el Grumman Goose, que había
servido durante toda la II
Guerra Mundial con gran eficacia, animaron a la US Navy a buscar un nuevo
anfibio, más grande y de mayor autonomía. En 1944 Grumman inició el desarrollo
de su diseño G-64 que, bautizado Albatross, acabaría sirviendo no sólo en la US Navy, sino también en la USAF y la US Coast Guard . El
prototipo fue puesto en vuelo por primera vez el 24 de octubre de 1947, y su
configuración general era bastante similar a la de su predecesor. Se conservaron
los flotadores subalares fijos de estabilización, si bien, al igual que el
casco, habían sido considerablemente rediseñados y mejorados aerodinámicamente.
Otros cambios incluían estabilizadores cantilever en vez de arriostrados, tren
de aterrizaje triciclo retráctil y soportes subalares, emplazados por fuera de
los motores, para llevar armas u opcionalmente, depósitos lanzables de
combustible para aumentar el alcance. Una cantidad adicional de combustible
podía alojarse en los flotadores de estabilización. El amplio fuselaje daba
cabida a cuatro tripulantes y diez pasajeros y según las necesidades, camillas
o carga.
Prototipo XJR2F-1 en NAS Patuxent River, años 1940.
El prototipo encargado por la US Navy para ser evaluado
como avión utilitario fue designado XJR2F-1 y voló por primera vez el 24 de
octubre de 1947. La primera versión de serie fue la UF-1, y en 1955 fue puesta en
servicio una variante modificada, la UF-2. Este último modelo presentaba mayor
envergadura, borde de ataque alar rediseñado, alerones y empenajes de mayor
superficie y fundas de deshielo más eficaces en los bordes de ataque de todas
las superficies sustentantes. A raíz de la racionalización de designaciones de
1962, impuesta cuando este modelo servía en varias armas, este tipo fue también
designado HU-16C
(en la USAF) y
HU-16D (en la Coast Guard).
Los aviones dotados de equipo invernal para operaciones en el Antártico fueron
denominados UF-1L (luego LU-16C),
y cinco entrenadores con doble mando UF-1T recibieron la nueva designación TU-16C.
Especificaciones (HU-16B)
Tripulación: 4-6
Capacidad: 10 pasajeros
Longitud: 19,16
m
Envergadura: 29,47
m
Altura: 7,88
m
Superficie alar: 96,2 m²
Peso vacío: 10.401 kg
Peso cargado: 13.797 kg
Peso máximo al despegue: 17.045 kg
Planta motriz: 2× Motor radial de 9 cilindros refrigerado
por aire Wright R-1820-76 "Cyclone 9".
Potencia: 1.063 kW 1.425 HP cada uno.
Capacidad de combustible: 2.550 litros internos,
1.512 l
más en flotadores de punta alar y dos tanques externos de 1.135 l.
Velocidad máxima operativa (Vno): 380 km/h
Velocidad crucero (Vc): 200 km/h
Velocidad de entrada en pérdida (Vs): 119 km/h
Alcance: 4.589
km
Techo de servicio: 6.550 m
Régimen de ascenso: 7,4 m/s
Excelente informacion, muchisisismas gracias, busque por mucho tiempo el nombre de la escopeta de asalto, por favor publiquen las armas de la 2 bruce willis usa un rifle HK en el poster de la pelicula que me gustaria saber el nombre y calibre
ResponderEliminar
