Autor: Jorge Elías
Babylon A.D. es una película de ciencia ficción de 2008, dirigida, coescrita y coproducida por Mathieu Kassovitz, y protagonizada por Vin Diesel. Se basa en la novela Babylon Babies de Maurice Georges Dantec, publicada en 1999.
Argumento:
La película se desarrolla en un futuro cercano, marcado por la miseria, el calentamiento climático y la guerra. Se centra en el mercenario Toorop (Vin Diesel) quien debe transportar en seis días a Aurora (Mélanie Thierry) desde Mongolia hasta Nueva York en los Estados Unidos, donde tiene prohibida la entrada. Toorop y el magnate ruso Gorsky acuerdan el valor de la misión en medio millón de dólares, además de una nueva vida en los Estados Unidos.
El protagonista es entonces llevado a un convento donde encuentra a sor Rebeca (Michelle Yeoh), quien le explica que ella y Aurora deben viajar juntas. Durante la travesía se descubre que Aurora cuenta con poderes de predicción, que los salva de una potente deflagración en una frontera. En el trayecto los tres encuentran varios opositores de la secta de los noelitas y el padre de Aurora. Sin embargo, con la ayuda de un nuevo compañero, el grupo se dirige al estrecho de Bering, que cruzan a bordo de un submarino ruso. En el trayecto, debido a ciertos síntomas sus compañeros temen que sea portadora de un virus que podría ser usado como arma.
En la frontera con Alaska, tras ser atacados por un grupo de drones, Toorop mata su compañero, pues este los estaba traicionando. Tras atravesar Canadá los tres entran a los Estados Unidos, cuya Toorop puede atravesar gracias a la identidad y al aspecto reformado que Gorsky le suministró. En Nueva York el panorama está definido por los anuncios de una nueva era y de un nuevo milagro. Allí también descubren que el monasterio donde vivían sor Rebeca y Aurora ha sido destruido. Por su parte, un doctor visita a la joven y descubre que pese a ser virgen está embarazada y porta dos mellizos.
A continuación se le pide a Toorop que entregue a la muchacha y desaparezca del panorama, a lo cual se niega al saber que la matarán. En el combate resulta sin embargo muerto. Su cuerpo sin embargo es transportado a Nueva Jersey, donde el doctor Darquandier (Lambert Wilson), el padre de Aurora, lo revive y le cuenta la historia de Aurora, que es fruto de la biotecnología más sofisticada. Toorop busca entonces a Aurora en su propio hogar, siguiendo la indicación de la muchacha, quien antes de desaparecer le había indicado que se dirigiese a ese lugar. Entre tanto, Darquandier es asesinado por la madre de Aurora (Charlotte Rampling), quien es la sacerdotisa suprema de los noelitas, y quien en su afán de poder envía a sus secuaces a asesinar al mercenario. Tras eliminar a todos sus oponentes, antes de morir durante el parto, Aurora pide a Toorop que sea el padre de sus hijos. La escena final lo muestra en efecto frente a una casa junto a dos pequeñas niñas que lo llaman papá.
Las armas presentadas en este film son:
1. Pistola Beretta 92FS Inox
1. Pistola Beretta 92FS Inox
Es similar a la pistola semiautomática Beretta 92 FS pero con un acabado tipo acero inoxidable resistente a los arañazos. Posee un cargador de 15 proyectiles para munición 9x19mm Parabellum.
2. Fusil SIG SG 552
Tiene las mismas características que la SG 551 pero se le ha mejorado el sistema de disparo e incorpora, al igual que las distintas versiones del SG 551, raíles estándar que permiten acoplar distintos accesorios y miras. La versión SIG SG 552 L t iene el cañón más largo y permite el uso de lanza-granadas y de bayoneta.
3. Carabina AKS-74U
El AKS-74U es un fusil de asalto compacto (carabina) desarrollada en la Unión Soviética a finales de los años setenta. Es básicamente una versión corta del AK-74 que combina el tamaño reducido de un subfusil y la munición calibre 5,45 x 39 del fusil. La "U" de su nombre significa Ukorochennyj - "acortado" en idioma ruso. El AKS-74U se diseñó para ser usado por tripulantes de vehículos, artilleros, unidades paracaidistas y de fuerzas especiales. La versión para fuerzas especiales (llamada AKS-74U-UBN) permite añadir un silenciador y un lanzagranadas de 30 mm (también silenciado). Este fusil fue muy popular en muchos de los países del Pacto de Varsovia, por lo que fue producido en muchos países. Yugoslavia lo fabricó bajo el nombre M85 y hoy en día se puede ver en los países que surgieron tras su desmembramiento en los años noventa.
Especificaciones:
Calibre: 5,45 x 39
Acción: Recarga accionada por gas, con cerrojo rotativo
Longitud: 735 mm (con la culata extendida) y 490 mm (plegada)
Cargador: extraíble curvo, de 30 balas
Alcance: 300 m
Cadencia: 730 disparos por minuto.
4. Ametralladora M249 SAW
La M249 SAW (Squad Automatic Weapon en inglés) es una ametralladora ligera belga derivada de la FN Minimi, desarrollada para el Ejército de los Estados Unidos y fabricada por FNH USA.
Utiliza munición de 5,56 x 45 mm OTAN en cinta que pueden ser contenidas en una cargador de plástico tipo caja de 200 tiros, en cargador de tela , o en cargadores tipo M-16 de 30 tiros, enfriada por aire y con un sólo selector de disparo automático, cuenta con un bípode de fábrica y se puede utilizar un trípode. Se le puede cambiar rápido el cañón, esto se logra girando el mango en contra de las manecillas del reloj. Cuenta con una culata de plástico y mirillas de hierro ajustables.
La Minimi es fabricada por Fabrique Nationale en Bélgica, mientras la M249 es hecha por FNH USA, el subsidiario americano de FN. La M249 era la ganadora de una competición realizada por el ejército de los Estados Unidos a fines de los años 70 y a principio de los 80 para una nueva ametralladora ligera. La Minimi ha sido adoptada por muchos otros países desde entonces, sobre todo entre miembros de la OTAN.
Especificaciones:Tipo: ametralladora ligera
Origen: Bélgica y Estados Unidos
En servicio: 1982 - presente (FN Minimi)
Fabricante: FN Herstal y FN Manufacturing
Operadores: Ejército de Estados Unidos
Diseñada: 1974 (FN Minimi)
Producida: 1982 - presente (FN Minimi)
Peso: 6,88 kg (descargada) y 10,02 kg (cargada)
Longitud: 1.038 mm (SAW), 914 mm (culata extendida) y 766 mm (culata plegada) (PARA)
Longitud del cañón: 465 mm
Munición: 5,56x45mm OTAN
Calibre: 5,56 mm
Sistema de disparo: recarga accionada por gas con cerrojo abierto
Cadencia de tiro: 900 disparos/min
Velocidad del proyectil: 915 m/s
Alcance efectivo: 1.000 m
Cargador: de cinta de 100 o 200 proyectiles y cargador STANAG
5. Escopeta Remington 870
En 1812, Epithalet Remington, comenzó la fabricación de armas de fuego que muy pronto alcanzarían fama y prestigio, permitiendo a este norteamericano forjar los cimientos de lo que hoy es una de las mas grandes industrias armeras del mundo la "Remington Arms Company". El legendario Moses Browning contribuyo con sus diseños de varios mecanismos de corredera en distintas armas para la firma Winchester, pero debido a una diferencia relacionadas a motivos económicos entre la empresa y el inventor se produjo la ruptura. Esto permitió que otras dos grandes empresas de reconocido prestigio, una de origen europeo la "F.N" de Bélgica, y la otra americana "Remington", utilizaran sus diseños. En 1908, aparece la escopeta de acción de corredera Remington Mod. 10, esta arma alcanzó gran popularidad entre los cazadores norteamericanos. Varios años después, a mediados de siglo en (1940), la empresa Winchester decide crear la "Winchester 870" que continua fabricándose en la actualidad, sobrepasando la increíble cifra de los tres millones de unidades, siendo una de las armas mas difundidas del mercado norteamericano sin olvidar el amplio uso que de ellas hacen las instituciones armadas y en particular las policiales.
Especificaciones:
Fabricante: Remington Arms Company
Calibre: 12/70mm Longitud total: 980 mm
Longitud del cañón: 485 mm
Longitud de la recamara: 85 mm
Peso del arma: 2.900 grs
Capacidad de carga: 6 cartuchos + 1 en recamara
6. Pistola Vektor CP1
La Vektor CP1 es una pistola semiautomática fabricada en Sudáfrica por la empresa Vektor, perteneciente al Grupo Denel, de 1996 a 2001. Dadas sus características era una pistola para llevar oculta para hacer cumplir la ley y de uso civil. Construida en polímero tiene un diseño simplificado y es sorprendentemente cómoda para disparar. Debido a disparos accidentales -caídas- terminó la vida de esta pistola en el mercado, los ingenieros de la fábrica fueron incapaces de solucionar el problema, por tanto, Vektor decidió retirar la pistola de producción en 2001.
Especificaciones:
Fabricante: Vektor (Denel Ltd)
Tipo: Pistola semiautomática
Origen: Sudáfrica
Estado: en servicio (1996 - 2000)
Usuarios: Civiles y Policía Sudafricana
Producción: 1996-2001
Variantes: Vektor CP1 / Vektor CP1N
Peso: 720 g
Espesor: 177 mm
Calibre: 9 x 19 mm Parabellum, 9x21mm IMI, .40 S&W
Accionamiento: Doble acción
Alcance efectivo: 50 m
Cargador: 10 a 13 proyectiles
Mira: acero
7. Ametralladora PK
El modelo actual es la PKM , una versión mejorada y actualizada de la PK. Apenas pesa 7,5 kg y la variante PKMS montada sobre el trípode ligero Stepanov solamente pesa 12 kg . Para su empleo como ametralladora pesada, el modelo PKMS utiliza un trípode más estable. El modelo especial PKMSN2 puede montar modernas miras telescópicas nocturnas NSPU para operar con baja visibilidad. La PKT es un posterior desarrollo de la PK para sustituir a la ametralladora coaxial SGMT Goryunov. Las modificaciones recibidas incluyen la retirada de la culata, un cañón más largo y pesado, un regulador de gas y un gatillo eléctrico solenoide.
En Serbia, Armas Zastava produce la PK bajo licencia como la M 84 (junto a la PKT como M86) y aún continúa en servicio en otros países que formaron parte de la antigua Yugoslavia. Una versión es producida en los Estados Unidos por WiseLite Arms y comercializada por MarColMar Firearms. La más reciente modificación es la ametralladora rusa Pecheneg, con un cañón fijo refrigerado por aire forzado y que no permite sustituirlo en combate, algo muy inusual para una ametralladora moderna.
Especificaciones:
Tipo Ametralladora de propósito general
Origen Ex - URSS
En servicio 1969 – presente
Diseñada 1958
Fabricante Arsenal de Tula, Arsenal de Izhevsk
Producida 1958 - presente
Especificaciones
Peso 8,99 kg con bípode (PK), 16,48 kg con trípode (PKS)
Longitud 1173 mm
Longitud del cañón 658 mm
Munición 7,62 x 54 R
Calibre 7,62 mm
Sistema de disparo Recarga accionada por gas, cerrojo rotativo
Cadencia de tiro 650 disparos por minuto
Alcance efectivo Hasta 1000 m
Cargador alimentado por cintas de 100, 200 o 250 balas
8. Fusil Norinco Tipo 56
El Tipo 56 es un fusil de asalto hecho en China desde 1956. Es la versión china del AK-47 ruso, del cual se distingue por tener una bayoneta plegable incorporada. Sus cargadores de aluminio y plástico pueden encajar tanto en el AK como en el Rk 62 finlandés.
Durante el período posterior a la II GM, la República Popular China recientemente establecida era un “amigo cercano” de la Unión Soviética, así que era natural que el país mucho menos avanzado adoptara las armas de un aliado más avanzado. En 1956, el ejército chino adoptó dos diseños militares soviéticos, los cuales llevan el mismo nombre Tipo 56 y disparan el cartucho soviético 7,62 x 39 mm. Uno era la carabina semiautomática Simonov SKS y el otro era el fusil de asalto Kalashnikov AK-47. Ambas armas fueron hechas en grandes cantidades y utilizadas por el Ejército Popular de Liberación EPL, de China, así como exportadas a diversos países.
El Tipo 56 original era una copia casi exacta del AK-47 soviético, con su receptor molido. Después los diseñadores chinos le cambiaron al AKM su receptor estampado, bajo la misma designación de Tipo 56. Las únicas diferencias notables eran las marcas en idioma chino en vez de ruso y la bayoneta puntiaguda plegable incorporada, que substituyó a la bayoneta desmontable original de origen soviético.
Durante los inicios de los años 1980, el EPL adoptó un fusil de asalto nuevo de origen doméstico, conocido como Tipo 81, que reemplazó gradualmente a los fusiles del Tipo 56 en servicio. El Tipo 56 todavía se sigue fabricando por las fábricas chinas estatales en una variedad de versiones para la exportación. La corporación NORINCO también vende las versiones “civiles” de los fusiles Tipo 56, semiautomáticas solamente y en varios calibres, incluyendo el 7,62 x 39 mm M43 y 5,56 x 45 mm/223 mm Remington.
El Tipo 56 es un arma a gas, de cierre rotatorio y fuego selectivo. El receptor se trabaja a máquina haciéndolo de acero laminado en las primeras versiones, las dos cerraduras arrastradas del perno en las paredes del receptor. Los últimos modelos, sin embargo, fueron hechos con los receptores estampados de acero, pero conservaron la misma designación. Los cargadores del AK encajan en el Tipo 56 y viceversa.
El Tipo 56 tiene controles del AK-47 con una manija de carga de intercambio y una palanca de selector masiva de seguridad/del fuego en el lado derecho del receptor. El pistolete, la culata y el guardamanos son de madera, y también está disponible una versión compacta con una culata plegable hacia abajo (la designación es el Tipo 56-1). Alternativamente, una versión con la culata plegable hacia el lado derecho se conoce como Tipo 56-2, similar a las que tiene el IMI Galil israelí, el Rk 62 finlandés y el FN FAL belga. La única diferencia visible del AK-47 es una bayoneta permanentemente unida del punto, que dobla debajo del cañón cuando es parada. Algunas fuentes dijeron que la calidad de esas armas era peor que la original soviética. Por lo menos un cierto número de rifles Tipo 56 careció de la galvanoplastia de cromo en el área del sistema del cañón y del gas, y era así mucho menos resistente a la corrosión.
Modelos:Tipo 56, con culata fija de madera y bayoneta.
Tipo 56-1, de culata plegable hacia abajo, pistolete recto y bayoneta.
Tipo 56-1, de culata plegable, pistolete curvo y sin bayoneta.
Tipo 56-2, de culata plegable hacia la derecha, pistolete curvo y sin bayoneta.
Tipo 56-1S, de calibre 5,56 x 45 mm y culata plegable (versión “civil” para la exportación).
Tipo 56C (compacto), con culata plegable hacia la derecha y el cargador de 20 balas.
Especificaciones:
Tipo: Fusil de asalto
Origen: China
En servicio: desde 1956
Operadores: China, Afganistán, Albania, Bangladesh, Bolivia, Camboya, Corea del Norte, Etiopía, India, Irán, Laos, Nicaragua, Pakistán, Sri Lanka, Sudán, Vietnam del Norte, etc.
Diseñado: 1956
Fabricante: Norinco
Producida 1956 – presente
Cantidad: + 50 millones
Variantes: Tipo 56-1, Tipo 56-2
Peso: 3,8 kg
Longitud: 874 mm
Longitud del cañón: 414 mm
Munición: 7,62 x 39 mm
Calibre: 7,62 mm
Sistema de disparo: Recarga accionada por gas, cierre rotatorio
Cadencia de tiro: 650 balas por minuto
Alcance efectivo: 400 metros
Cargador: 30 proyectiles.
9. Subfusil Heckler & Koch MP5K
La MP5 es una familia de subfusiles desarrollada por el fabricante alemán de armas Heckler & Koch a partir de 1964. La MP5K es la versión más corta del MP5 con una empuñadura especial en el guardamanos. Fue introducida por Heckler & Koch en 1966, bajo la denominación HK54. Este nombre proviene del antiguo sistema de numeración HK, donde el "5" designa el modelo de un fusil ametrallador, y el "4" identifica sus cámaras para municiones de 9 × 19 mm. Fabricado originalmente en Alemania, después se concedieron licencias de fabricación a Grecia, Irán, Pakistán y México. Al tratarse de un subfusil con tantas versiones, lo hace ideal para unidades militares, fuerzas de seguridad, de élite de ambas o de uso privado.
La gama de subfusiles MP5 es numerosa, encontrándose modelos con supresor de sonido incorporado, culatín plegable, culata fija, visores montados, alzas tradicionales de tiro, etc. Por esta razón, dependiendo de cuál es su modelo y versión, puede haber una gran diferencia de peso, medida, cadencia de tiro, selector de tiro, etc. Algunos modelos incluyen en su selector de tiro, aparte de los habituales seguro, tiro a tiro y automático, una posición más que es la de tres disparos, desde la cual el arma realiza tres disparos seguidos cada vez que se acciona el gatillo.
Especificaciones: Tipo: Subfusil automático
Origen: Alemania
Estado: en servicio desde 1966 hasta el presente
Diseñada: 1964
Fabricante: Heckler y Koch
Producida: 1966-presente
Peso: 2,88 kg
Longitud: 490-660 mm
Longitud del cañón: 225 mm
Munición: 9 mm Parabellum
Calibre: 9 mm
Cadencia de tiro: 750 dpm
Alcance efectivo: 100-125 m
Cargador: de 15 a 30 proyectiles
10. Escopeta Franchi SPAS-12
La SPAS-12 fue diseñada a finales de los 70 por la compañía italiana Luigi Franchi Spa como un arma de propósito especial, militar y policial de combate cerrado (De hecho, SPAS significa Escopeta automática de propósito deportivo (Sporting Purpose Automatic Shotgun), o Escopeta automática de propósito especial (Special Purpose Automatic Shotgun), dependiendo de la fuente).
Presenta una acción selectiva para mayor versatilidad, y puede ser usada como una repetidora semiautomática operada por gas o como una repetidora de operación manual usando la corredera), dependiendo de la misión, y la munición utilizada. Desde su introducción, la SPAS-12 se volvió un arma muy popular entre las fuerzas policiales y fuerzas especiales,siendo muy versátil, fiable y con una buena potencia de fuego. Por otra parte, es más pesada que otras escopetas similares y bastante compleja, que resulta en precios relativamente altos.
Especificaciones:
Tipo: Corredera selectiva o operada por gas
Munición: Cartuchos del calibre 12 Gauge
Recámara: 2 3/4" (70 mm )
Longitud: 1041 mm
Longitud del cañón: 546 mm
Peso: 4,4 Kg
Capacidad: 8 cartuchos en el cargador de tubo bajo el cañón
11. Fusil M16A2
El fusil de asalto M16A2 de calibre 5.56mm es una mejora del fusil M16A. Arma de peso ligero, refrigerado por aire, accionado por gas, con capacidad para disparar en fuego automático, raga de tres o disparo simple empleando un selector. Tiene una mira posterior ajustable. La parte inferior del guardamonte se abre para facilitar el acceso a la cola del disparador cuando se emplea guantes de invierno. Las mejoras efectuadas en el M16A2 son:
-El M16A2 dispone de un barril más pesado y más rígido que el M16A1
-Un guardamanos nuevo diseño, que se construye a partir de dos mitades idénticas, y tiene un contorno alrededor de la cual es más resistente y proporciona un mejor agarre cuando se sujeta el fusil
-La culata y empuñadura de pistola de la M16A2 están hechos de una posición más firme de inyección de plástico moldeable, que proporciona una resistencia mucho.
-El M16A2 tiene una mira posterior mejorada que se puede ajustar fácilmente
-El diseño del receptor superior de la M16A2 fue modificado para desviar cartuchos expulsados, y excluye la posibilidad de expulsión de los cartuchos de golpear la cara de un tirador zurdo
-El M16A2 está equipado con un dispositivo de control de disparo que limita el número de disparos del modo automático a tres por disparo, lo que aumenta la precisión y reduce el gasto de municiones
-Tiene un compensador de boca, destinado a reducir y mejorar la posición de disparo y la precisión.
-Posee un cañón mas pesado y emplea el proyectil OTAN estándar SS 109 tipo (M855) lo que le proporciona mayor alcance efectivo y penetración.
Existen tres variantes del UMP: el UMP45, que dispara munición .45 ACP con un cargador extraíble recto, de 25 balas; el UMP40 para munición .40 S&W y el UMP9 para munición 9 x 19 mm. El diseño exterior es prácticamente igual en todas las versiones, excepto la versión UMP9 que usa cargadores curvados (9 mm ), como los de MP5.
13. Carabina M4
La Carabina M4 es una familia de fusiles de asalto automáticos en versión carabina, derivados del M16, fabricados por la empresa Colt de Estados Unidos. Es el arma principal de infantería estándar del Ejército de los Estados Unidos, y suele ser utilizada por algunas unidades policiales de élite, como los SWAT. El M4A1 suele desempeñar un papel relevante en las distintas operaciones de combate, habiendo sido diseñado para el combate en espacios cerrados, tripulaciones de unidades móviles y aéreas, paracaidistas y operaciones militares especiales.
Se trata de una versión carabina del fusil de asalto M-16 de puntería menos precisa que utiliza munición 5,56 x 45 mm OTAN con un cargador de 30 proyectiles, es más maniobrable en combate a corta distancia al ser más compacto y ágil debido a su tamaño. En comparación, el cañón y guardamanos son más cortos y la culata es telescópica. Con ésta recogida mide 757 mm, 81 mm menos que el fusil M16A2. Cargado con munición pesa 3,1 kg. El M4 es el sucesor moderno del CAR-15 Comando que después fue oficialmente renombrada XM177E1. La versión M4A1 incorpora rieles Picatinny para adaptar todo tipo de accesorios, tales como miras telescópicas, mirillas de hierro, lanzagranadas, agarradera frontal vertical, sistema láser AN/PAQ-4, lámparas tácticas, iluminadores infrarrojos y miras de visión nocturna; con estos detalles queda mucho más claro que es más eficaz para tácticas especializadas y combate urbano. Comparte un 80% de piezas internas con el M16A2. M203 es la designación del Ejército de los Estados Unidos al lanzagranadas de 40 mm y disparo único que generalmente se acopla al fusil de asalto M16 o a la Carabina M4.
Especificaciones M-4:Diseñada: 1994
Fabricante: Colt
Producida: 1994 - presente
Peso: 2,68 kg (descargada) y 3 kg (con cargador de 30 balas)
Longitud: 757 mm (con culata recogida) y 838 mm (con culata extendida)
Longitud del cañón: 368,3 mm
Munición: 5,56 x 45 mm OTAN
Calibre: 5,56 mm
Sistema de disparo: recarga accionada por gas, cerrojo rotativo
Cadencia de tiro 750-950 disparos/min
Alcance efectivo: 360 m
Cargador: STANAG estándar de 30 proyectiles.
14. Fusil de asalto M720 (denominación de la carabina M16A1)
El M16 es el fusil de asalto estándar de los Estados Unidos, utilizado por primera vez en la Guerra de Vietnam sustituyendo al M14, rechazado en un principio por estar construido, en gran parte, de plástico y de aluminio. El M-16 es una versión militarizada de la AR-15, diseñada por Eugene Stoner. Al principio encontró varios obstáculos por parte de los generales y personal de la Agencia de Investigación de Proyectos Avanzados de Defensa o (DARPA siglas en inglés) ya que tenían preferencia por calibres pesados, además de que era la primera arma construida con materiales compuestos ( acero, aluminio y plástico). El AR-15 espero 2 años para que finalmente lograra un soporte dentro de las fuerzas armadas; en una demostración el general Curtis LeMay ordeno 8,500 AR-15 para la defensa de bases aéreas del Comando Estratégico Aéreo, desafortunadamente el secretario de defensa Robert McNamara revoco el pedido. Esto no impidió que unidades de operaciones especiales y asesores americanos en Vietnam obtuvieran AR-15s.
Los primeros modelos sólo disponían de cargadores de 20 balas lo que suponía una desventaja frente a los AK-47 soviéticos y Tipo 56 chinos, y no funcionaban bien en condiciones de humedad. La forma del apagallamas dificultaba el movimiento en la selva, ya que éste se enganchaba en la vegetación; éstos son algunos de los problemas que tenía, pero a pesar de todo un soldado bien entrenado podía sacarle partido en combate.
En la actualidad los Estados Unidos utilizan el M16A2, muy similar al A1, pero con una serie de características que lo convierten en un arma mejorada, como el nuevo apaga-llamas, el guardamanos rugoso para una mayor sujeción por parte del tirador, etc. Otra novedad de la versión A2 es que puede disparar de dos maneras, semiautomático o bien en ráfagas cortas de tres disparos; esto es debido a la dificultad de muchos soldados para controlar las armas automáticas, ya que vacían los cargadores en pocos segundos.
Especificaciones:
Tipo: Fusil de asalto
Origen: EE.UU.
Diseñada: 1957
Fabricante: Colt
Producida: 1960 - presente
Cantidad: 8 millones (en diciembre de 2007)
Variantes: M16A1, M16A2 y M16A4
Peso: 3,9 kg
Longitud: 1.003 mm
Longitud del cañón: 508 mm
Munición: 5,56 x 45 mm OTAN
Calibre: 5,56 mm
Sistema de disparo: Recarga accionada por gas, cerrojo rotativo
Cadencia de tiro: 800-900 disparos/min, dependiendo del modelo
Velocidad del proyectil: 975 m/s (M16A1) 930 m/s (M16A2) 1.067 m/s (M16A4)
Alcance efectivo: 550 m
Cargador: STANAG estándar de 20, 30 proyectiles
15. Pistola Glock 19
Ningún arma ha producido mayores polémicas acerca del control de armas que la Glock 17 y su versión compacta, la Glock 19, aunque generalmente nada de lo que se afirma de ella es cierto. No es invisible cuando se pasa a través de los detectores de rayos X., es más ni siquiera puede pasar a través de sencillos detectores de metales sinceros detectada y contrario a lo que la mayoría supone, no es totalmente plástica, es más, el 83% del peso de las Glock 17 y 19 corresponde al acero. Podría decirse que la Glock 19 es la hermana menor y la Glock 17L la hermana mayor de la famosa Glock 17, siendo sus diferencias básicas la longitud del cañón y los compensadores en la boca del cañón de seis pulgadas de la 17 L. muy similar a ellas es la Glock 18 con la gran diferencia de que esta es una pistola totalmente automática que usa proveedores de 33 tiros.
La Glock 19 tiene una longitud total de 7.4 pulgadas, una altura de 4.64 pulgadas incluyendo las miras y un ancho de 1.18 pulgadas. La longitud del cañón es de cuatro pulgadas. O sea que la Glock 19 es media pulgada más corta en la Glock 17, y su peso entre 23 onzas con el proveedor vacío. Para mantener la confiabilidad en la operación del sistema de corto retroceso la masa de la corredera no se redujo. Con excepción de la corredera, el marco, el cañón, el bloque el seguro, el resorte de retroceso y la varilla guía, todos los otros componentes se pueden intercambiar entre los modelos 17 y 19, ambas pistolas poseen sólo 33 partes incluyendo el proveedor.
Cuando aparecieron las Glock lo único que tenían de convencional en el método de operación, su funcionamiento se basa en el retroceso, donde el cañón se asegura a la corredera con una sola pestaña y se prolonga hasta la abertura de expulsión, similar al mecanismo de las Sig-Sauer. Durante el desplazamiento por el retroceso el cañón se mueve hacia atrás aproximadamente tres milímetros hasta que la bala sale del cañón y la presión baja paulatinamente, separándose de la corredera y finalizando todo movimiento. La corredera continuos movimiento hacia atrás por inercia y continúa el ciclo de forma similar al sistema Browning.
Las Glock 19 al igual que su predecesoras, las Glock 17 no poseen martillo, ni un seguro para ser operado con el pulgar, ni palanca para desmontar, en cambio utilizan un sistema de gatillo llamado de acción segura, el cual consiste en un pequeño gatillo interno ubicado en el centro del gatillo normal, ambos fabricados de polímeros, este pequeño gatillo es aserrado en la Glock 19 y liso en la Glock 17, el gatillo principal no puede ser presionado mediante un contacto accidental por ejemplo con la chapuza, a menos que el gatillo interior sea presionado primero, el gatillo no puede ser presionado desde los lados, sólo desde el centro.
16. Subfusil Heckler & Koch MP7
El MP-7 es el Arma de Defensa Personal (PDW) de Heckler & Koch y esta camarada para usar el más nuevo cartucho 4.6X30 mm. Esta diseñada en conjunto al nuevo cartucho para cumplir con los requerimientos de la OTAN , los cuales fueron dados a conocer en 1989, y requerían de una pistola o subametralladora con un efecto mejorado sobre los blindajes corporales, por que los cartuchos que normalmente usan las pistolas como el 9 mm parabellum y otros no eran suficientemente potentes. Esta arma, junto con la XP-90 de FN Herstal son competidoras directas y cumplen con los nuevos requerimientos de la OTAN. En si el MP-7 es un arma a escala del G-36, el cual tiene el mismo sistema de acción y con el nuevo cartucho que viaja a una velocidad cercana al del cartucho 5.56 x45 mm NATO (.223), el que es usado por una buena parte de los rifles de asalto modernos. Este cartucho proporciona un poder de detención superior a las balas 9 mm y crea menos retroceso también, por lo que el uso de esta arma es muy fácil en manos de tiradores entrenados. Aunque en las pruebas de laboratorio fue un gran éxito, este cartucho todavía debe probar su valía en acción.
El sistema de cerrojo de cabezal giratorio está accionado por una leva que se enclava en el casquillo del cañón. Se ha dedicado especial esmero al funcionamiento seguro del cerrojo, así como a la perfecta extracción y expulsión de vainas. La gran mayoría de las piezas del MP-7 al igual que el G36 están hechas de polímeros. La gran excepción es el cañón, pero por dentro, hasta los ensamblajes del cabezal y los rieles internos también son de polímeros.
El arma esta diseñada para usar cargadores de 20 o 40 cartuchos de forma estándar, presenta selector de tiro ambidiestro, culata retráctil, y agarradera delantera también retráctil y al igual que otros productos de la marca como el MP5 K o la UZI puede usarse con una o dos manos. También tiene un riel Picatinny de tamaño completo en la parte superior y pueden montarse a los lados otros más con lo que puede usar miras RED DOT, láser, miras ópticas y, por supuesto, silenciador.
El primer usuario del arma fueron las fuerzas especiales Alemanas, la Unidad Kommando Spezialkräfte (KSK) y posteriormente unidades del ejército de Alemania de servicio en Afganistán.
Características del Proyectil 4.6x30 mm
Peso 24.7 granos (1.6 g )
Velocidad Inicial: 2,378 ft/s (725 m/s)
Energía Producida: 420 J.
Alcance efectivo: 200 m
Penetración de un bloque de gelatina balística a 50 mts: 280 mm
Energía transferida a través de un blindaje corporal consistente de 1.6 mm de titanio y 20 capas de Kevlar a 50 mts. 220 joules
Energía transferida a través de un blindaje corporal consistente de 1.6 mm de titanio y 20 capas de Kevlar a 100 mts. 115 joules
Cartucho 5.7x28 mm
Penetración de un bloque de gelatina balística a 50 mts: 230 mm
Energía transferida a través de un blindaje corporal consistente de 1.6 mm de titanio y 20 capas de Kevlar a 50 mts. 140 joules
Energía transferida a través de un blindaje corporal consistente de 1.6 mm de titanio y 20 capas de Kevlar a 100 mts. 65 joules.
Especificaciones del MP-7
Peso: 1.8 kg (vacío) - 1.9 kg (con 20 balas) - 2.0 kg (con 40 balas)
Longitud: 340 mm con culata retráctil - 541 mm con culata extendida.
La pistola Beretta 92 FS está especialmente diseñada para su utilización como arma de defensa. Más conocida como M9 por los militares americanos que la eligieron como arma oficial, la Beretta 92 FS es el arma más probada y fiable de la historia; no solamente ha satisfecho todos los requisitos establecidos por los militares americanos, sino que los ha superado ampliamente. Durante las duras pruebas realizadas por el ejército de los Estados Unidos se dispararon 30 000 tiros sin que el arma acusase tan siquiera un solo defecto de funcionamiento. Es un arma precisa, segura, fiable
La pistola semiautomática Beretta 92 FS de 9 mm parabellum posee un mecanismo de disparo de simple y doble acción, estando comprendida la fuerza del disparador en simple acción entre 2 kg y 2,5 kg y en doble acción entre 4,5 kg y 5,5 kg .
El peso de la pistola es de 1 135 gr con cargador lleno y 950 gr con cargador vacío. La longitud total del arma es de 217 mm , la longitud del cañón es de 125 mm y la longitud de la línea de mira es de 155 mm . Tiene una anchura de 38 mm , y el grueso de la empuñadura es de 36 mm . Por último, la altura del arma es de 140 mm .
La pistola Beretta 92 FS posee un sistema de funcionamiento por retroceso corto de cañón. De las armas semiautomáticas que funcionan según el principio de corto retroceso de cañón, las Beretta 92 se distinguen por su bloque geométrico a bloque oscilante, que permite que el cañón se mueva siempre sobre el mismo eje del carro obturador y en línea con el sistema de alimentación; además, el obturador tipo abierto elimina prácticamente la posibilidad de encasquillamiento, permite introducir el cartucho directamente en la recámara del cartucho, en el supuesto de que el cargador se haya dañado o perdido. Todo esto dota al arma de una gran estabilidad, así como de una excelente precisión y fiabilidad.
Tiene de tres seguros: Un primer seguro manual ambidiestro, utilizable tanto por los tiradores zurdos como diestros, situado sobre la corredera, que separa la aguja percutora del martillo, el martillo baja cuando está cargada e interrumpe la conexión de mecanismos. otro automático, bloquea la aguja percutora que resiste cualquier movimiento, recuperándose solamente al presionar el gatillo y un tercer seguro automático que permite una posición intermedia del martillo. Al accionar el martillo tirando de la corredera y sin presionar el gatillo, la aguja percutora queda asegurada y resiste cualquier movimiento incluso si el arma se golpea.
Así mismo, la Beretta 92 FS posee indicadores de cartucho en recámara, tanto a la vista como al tacto. La recámara queda abierta después del último cartucho.
Dentro de los elementos de puntería, las miras delanteras y traseras de la 92 FS están diseñadas para un rápido blanco, así como para afinar la puntería en bajas condiciones de luz, para lo que están equipadas con incrustaciones en blanco, en sistema de tres puntos. La mira trasera es regulable en deriva sin necesidad de herramientas especiales y viene ajustada a 25 metros . La pistola acepta, con algunos ajustes especiales, elementos como juegos de mira láser y linterna.
El cargador dispone de una capacidad de quince balas más una en la recámara, permite observar los cartuchos que contiene en su interior mediante tres indicaciones colocadas a la capacidad de 5, 10 y 15 cartuchos.
El FN P90 es un subfusil automático fabricado en Bélgica por FN Herstal (Fabrique Nationale de Herstal). El 16 de abril de 1989, la OTAN publicó el documento D/296 con el requerimiento de arma de defensa personal que entrase en servicio para el año 2000. Los calibres de pistola existentes, usados en pistolas y subfusiles, han ido incrementando su ineficacia frente a tropas equipadas con blindaje personal y chalecos antibalas, mientras que los fusiles de asalto que podrían perforar dicho blindaje, son demasiado pesados e incómodos para emplearlos en espacios cerrados, como el interior de edificios. FN Herstal respondió a este requerimiento diseñando el subfusil Proyecto 90 y su munición antiblindaje SS190 de 5.7 × 28 mm .
El P90 entró en servicio el año 1994. Funciona por retroceso de masas con modos de fuego automático y semiautomático. Es completamente ambidextra, con selector de fuego ambidiestro, empuñadura ergonómica y eyección de vainas hacia abajo. La P 90 está diseñada con una novedosa configuración de tipo Bullpup, que presenta un cargador transparente de 50 cartuchos arriba del arma, paralelo al cañón (con la munición dispuesta en perpendicular al cañón). La rampa circular bajo el cargador alinea cada cartucho con el cañón, diseño que hace a la P 90 un arma muy compacta y maniobrable, mientras que el cargador translúcido facilita la rápida comprobación de la munición disponible.
El P90 está construido principalmente en polímero, incluyendo el martillo y otros componentes relacionados. El uso de polímeros, como en el fusil de asalto Steyr AUG, hacen del P90 un arma muy ligera con respecto a las fabricadas en metal.
El arma tiene muy poco retroceso, permitiendo gran precisión en fuego automático. El retroceso del cartucho 5.7 × 28 mm es 1,95 kg/seg, aproximadamente la mitad del de 5.56 × 45 mm OTAN del M16 y la mayoría de los fusiles de asalto. Además, las piezas móviles del arma están diseñadas para amortiguar el retroceso. El desmontaje básico de mantenimiento del arma se puede realizar en menos de 10 segundos sin el uso de herramientas, separando el arma en cuatro grupos: cañón y sistema óptico de apoyo a la puntería, grupo de partes móviles, grupo de martillo y grupo de disparador. El disparador de dos etapas permite hacer fuego semiautomático cuando el selector está posicionado en modo automático.
FN Herstal fabrica una bolsa protectora del cargador con un tapón plástico antipolvo que cubre la abertura del compartimento para guardar cartuchos. Contrariamente a la creencia popular, el cargador de la P 90 no es propenso a las interrupciones.
El cartucho SS190 de 5.7 x 28 mm tiene capacidades más altas de penetración que cartuchos con similar retroceso, y puede penetrar el blindaje normativo de las tropas del extinto Pacto de Varsovia (una capa de titanio y varias capas de kevlar) como se especificaba en el documento de la OTAN. Su capacidad de penetración es inferior a la mayoría de los cartuchos de fusil de asalto, pero es mejor que los cartuchos existentes de pistola, tales como .45 ACP, .40 S&W o 9 x 19 mm Parabellum. Se considera que es capaz de perforar cascos y chalecos antibala hasta una distancia de 100 m , la mitad que la munición de fusil de asalto, pero más que suficiente dentro del ámbito de uso habitual del arma. La FN ha diseñado una variante de la munición en que la bala, tras atravesar un blanco duro, se desestabiliza, girando y perdiendo toda capacidad de perforación. Esta característica resulta muy útil en situaciones como asaltos de la policía, especialmente con civiles o rehenes cerca, pues se evitan las balas perdidas capaces de causar víctimas inocentes tras atravesar paredes, cuerpos de blancos, etc. Esta característica, asimismo, puede conseguir una letalidad mayor con el empleo de esta munición, dado que la bala tenderá a girar sobre sí misma en el interior del objetivo (entendiendo como tal un cuerpo humano), lo cual multiplicaría el daño infligido.
Su rendimiento es similar al cartucho de 4.6 × 30 mm utilizado en el subfusil Heckler & Koch MP7. Sin embargo, ambos cartuchos han sido muy controvertidos. Algunos expertos son escépticos acerca de su poder de detención contra blancos sin ningún tipo de blindaje. Sin mucha experiencia en combate real, los efectos de la P 90 y su munición son aún indeterminados, por lo que el SAS y los U.S. Navy SEAL prefieren continuar usando sus tradicionales subfusiles de 9 mm .
Variantes
P90 USG (versión adaptada al servicio secreto estadounidense)
P90 LV (versión con mira láser)
P90 IR (versión con mira láser infrarroja)
S-P90 (versión con silenciador Gemtech)
PS90 (versión civil)
El P90 se ha ofrecido para la exportación a fuerzas militares y policiales. Su venta a civiles está prohibida en muchos países, debido a su capacidad de fuego automático y su cañón corto, si bien existe la versión PS90, con cañón largo(407 mm ), capacidad de fuego sólo en semiautomático y munición no perforante (SS193), a la venta en Estados Unidos.
Especificaciones:
Tipo Subfusil automático
Origen Bélgica
En servicio 1994-presente
Diseñada 1987
Fabricante FN Herstal
Producida 1993-presente
Peso 3 kg
Longitud 500 mm
Longitud del cañón 263 mm
Calibre 5,7x28mm (SS190 - SS193)
Sistema de disparo Recarga accionada por retroceso de masas
Cadencia de tiro 900 d. p. m.
Alcance efectivo ~ 200 m
Cargador extraíble de 10, 30 y 50 balas recto
19. Escopeta Benelli M2 Tactical
20. Subfusil Heckler & Koch SP89
El SP89 es un subfusil semiautomático de Heckler & Koch. Es la versión civil del MP5K, que fue producido junto a las armas civiles HK91, HK93, HK94, HK94k, SR9 y SR9TC SR9T para el mercado civil de los EE.UU. El modelo de código de "SP" significa "pistola" y "Pistola deportiva," el número "89" representa el año de su lanzamiento en 1989. Es la contrapartida de la pistola Uzi. Más pequeña que una normal de MP5 o MP5K y se dispara con una sola mano, siendo una respuesta a las necesidades del mercado.
21. Subfusil Mini Uzi
En la mitad de la década de los 80's IMI desarrolló la Mini-Uzi, que es más pequeña que la Uzi como su nombre lo indica. Todas las piezas fueron achicadas pero el calibre 9 mm Parabellum se mantuvo. El culatín en este modelo no es de metal sólido, sino de alambre grueso, y no se achica sino que se pliega hacia adelante, a lo largo del arma. A causa del menor tamaño del arma, el peso del sistema de cierre es menor también, lo que hace que pueda disparar a 950 disparos por minuto, más del 50% de la cadencia de su arma "madre". Compacta y con la capacidad de vaciar su cargador en décimas de segundos, es un arma realmente mortífera a cortas distancias. La mini Uzi es casi 95 mm más corta que el modelo standard y tiene surcos compensadores cortados dentro de la boca del cañón para equilibrarla mejor. Sin embargo, es prácticamente igual en lo demás al modelo base.
22. Carabina Heckler & Koch G36
El G36 es un fusil de asalto del calibre 5,56 x 45 mm OTAN diseñado por Heckler & Koch en Alemania durante los años noventa como sustituto del G3. Es el fusil reglamentario de las Bundeswehr desde 1995, las Fuerzas Armadas de España desde 1999 y el Ejército de Lituania desde 2007. Además, es empleado por un gran número de unidades de operaciones especiales de diversos países. El fusil de asalto HK G36 nació en la década de 1990 cuando la Bundeswehr le encargó al fabricante de armas Heckler & Koch que desarrollara un nuevo sistema de arma para sustituir al fusil de servicio de las Fuerzas Armadas de Alemania desde la década de 1950: el Heckler & Koch G3. Este hecho se produjo después de que dos diseños anteriores de Heckler & Koch, el revolucionario Heckler & Koch G11 y el más convencional Heckler & Koch G41, fueran ambos rechazados en la década de 1980. En lugar de comenzar de cero con un diseño totalmente nuevo, los ingenieros de Heckler & Koch, dirigidos por el joven Ernst Mauch, idearon hacia principios de la década de 1990 lo que dentro de la empresa se conocía como HK50. El que posteriormente. una vez que fue aceptado en el mercado militar, la Bundeswehr lo nombró como G36.
Para su nuevo HK50 (o proyecto 50), la compañía pidió prestadas características de una variedad de diseños más antiguos y agregó algunas innovaciones dirigidas por la experiencia con los diseños anteriores HK 36, HK VP70, y HK G11. El sistema de disparo es más similar al Armalite AR-18, utilizando un sistema de recarga automática con pistón accionado por gas de movimiento corto y perno rotativo Johnson/Stoner. Mientras el AR-18 utilizó un pistón convencional y barras de guía duales, el G36 utiliza un pistón con los anillos similares al Fusil M16 y solamente una barra de guía. Así en 1995 el HK50 fue seleccionado por la Bundeswehr para sustituir al Heckler & Koch G3.
El fusil dispara el cartucho estándar OTAN 5.56 x 45 mm a una cadencia máxima de 750 disparos por minuto, puede disparar además en modo semiautomático o en ráfagas, para lo cual cuenta con una palanca selectora sobre el disparador. El mecanismo de disparo está operado por gas con un cerrojo rotatorio, en vez del sistema de rodillos retardados usados previamente por HK en el HK G3. Este rifle usa un sistema de gas de piston de corto recorrido, que mantiene el cajón de mecanismos muy limpio y libre de encasquillarse, haciendo al fusil capaz de disparar decenas de miles de balas sin limpiarlo. Esto es un contraste con el complicado M16, que causaba muchos fallos en sus primeros años y todavía requiere una limpieza meticulosa para que funcione de forma fiable
La variante G36C (Compact) es la versión compacta. Con un cañón y guardamanos muy cortos, es una carabina compacta con cañón de 228 mm. Con la culata plegada tiene una longitud total de 500 mm y el más corto que el MP5 de 9 mm. El G36C es la carabina de 5,56 mm de producción en serie más corta hasta la actualidad. Su tamaño hace que sea especialmente apropiada para operaciones en espacios reducidos o cualquier otra aplicación donde sea requerida un arma potente y compacta.
Especificaciones: Diseñador: Heckler & Koch
Diseñada: 1990–1995
Fabricante: Heckler & Koch y Santa Bárbara Sistemas (bajo licencia)
Producida: 1996–presente
Variantes: G36, G36V (antes G36E), G36K, G36KV (antes G36KE), G36C, MG36, MG36E
Peso (sin cargador): 2,82 kg (G36C)
Longitud (culata plegada / extendida): 500 mm / 720 mm (G36C)
Longitud del cañón: 228 mm (G36C)
Ancho: 64 mm
Altura: 278 mm (G36C)
Munición: 5,56x45 mm OTAN
Calibre: 5,56 mm
Sistema de disparo operada por gas, cerrojo rotativo
Cadencia de tiro: 750 dpm
Alcance efectivo: con ajuste de miras de 200 a 800 m
Cargador extraíble: 30 proyectiles semitransparente o tambor C-mag de 100 proyectiles
Miras: Mira reflex con aumento 1x, mira telescópica con aumento 3x (la versión de exportación tiene 1,5x) y mira muesca fija trasera
23. Pistola Glock 17 OD Green
La pistola Policial en los EE.UU., el calibre .40 S&W fue presentado en 1990 en la S.H.O.T. Show. Es la pistola más utilizada mundialmente por los organismos oficiales. Versión en color verde.
24. Pistola Glock 17
El modelo GLOCK 17 (G17) fue la primera pistola diseñada y fabricada por la compañía austríaca Glock G.m.b.H. Se caracteriza por su recámara bloqueada, retroceso corto, un cargador de mayor capacidad estándar (17 cartuchos)y una velocidad de fuego alta. Utiliza un cañón modificado del sistema de seguro Peter/Browning. El G17 fue mostrado por primera vez a inicios de los 80's para los entrenamientos del Ejército Austriaco. Entró en servicio con el nombre de P80.
A diferencia de otras pistolas, el G17 y los demás modelos GLOCK han sido producidos con el mecanismo Safe Action System (Acción Segura), que es un mecanismo de disparo de semi doble acción (el golpeador queda montado a medias) con un golpeador en vez del percutor y la aguja percutora. Su estructura está rellena de polímero y plástico sofisticado. Tampoco tiene seguros manuales, sino seguros automáticos integrados que la hacen segura de portar; sin embargo a cambio de la comodidad que es no tener que quitar el seguro antes de disparar, el gatillo de la GLOCK requiere una gran presión de unos 2.5 kilos, lo cual es una presión muy grande comparada con otras armas. Cuando se reveló que su estructura era de polímero sorprendió ligeramente a los usuarios de armas y algunos pensaron que estaba hecha de plástico, y por lo tanto que era imperceptible para los detectores de metales. Sin embargo, la corredera, el cañón y otras piezas son de metal y por eso el modelo es percibido por los detectores de metal. La corredera y el cañón son tratados con el Proceso QPQ Tenifer, que vuelve mucho más durable su acero.
La G17 se ha vuelto muy popular por su facilidad de manejarse, larga durabilidad, precio moderado y una precisión de disparo por arriba del promedio. Es muy confiable en ambientes hostiles para las pistolas, como los desiertos, selvas y regiones árticas. La G17 ha experimentado tres revisiones importantes desde su aparición, así que la versión actual se llama la tercera generación de GLOCK 17. También se han producido otras versiones de la tercera generación de G17:
-GLOCK 17C ("Compensado") modelo que disminuye el retroceso expulsando parte de los gases del disparo hacia arriba,a través de unos orificios practicados en el cañón y en la corredera. Especialmente útil mientras se hacen varios disparos en un lapso muy breve.
-GLOCK 17L es una versión con un cañón y una corredera más largos.
-GLOCK 17RTF es una versión con un texturado diferente en el grip que le otorga un mejor empuñamiento.
-GLOCK 18 y 18C capaces de disparar en modo automático.
La G17 es el modelo más usado por los policías, pero también es popular para uso militar, deportivo y para defensa. Más de 50 países lo utilizan.
Especificaciones:
Calibre: 9mm Parabellum (9x19).
Longitud del cañón: 114 mm.
Total, vacío: 625 g.
Capacidad del cargador: el estándar es 17+1 cartuchos, pero existen también de 10+1 a 33+1 cartuchos (los "+1" refiere a un cartucho adicional en la recámara de la pistola).
25. Fusil SVD Dragunov
El fusil de francotirador Dragunov, en forma abreviada SVD, es un fusil de francotirador semiautomático calibre 7,62 x 54 R, diseñado por Evgeniy Fedorovich Dragunov en la Unión Soviética entre 1958 y 1963. El SVD fue el primer fusil semiautomático en el mundo diseñado específicamente para ser usado en tiro militar de precisión, y es común (en muchas de sus variantes) en los países del antiguo Bloque del Este.
La necesidad de un nuevo fusil semiautomático de precisión se hizo evidente entre el alto mando soviético en la década de los 50, y en 1958 se realizó un concurso entre los diseñadores de armas soviéticos para la creación de tal fusil. En este concurso participaron tres diseños: el primero era un fusil diseñado por Sergei Simonov (conocido como SSV-58), el segundo era un prototipo denominado 2B-W10 por Alexander Konstantinov y el tercer fusil, el SVD-137, un diseño de Evgeniy Fedorovich Dragunov. Se llevaron a cabo intensivas pruebas de campo de los fusiles en una amplia gama de condiciones ambientales, las cuales fueron superadas por el fusil de Dragunov. En 1963 el fusil de francotirador Dragunov fue aceptado en el arsenal del ejército de la Unión Soviética. Se fabricó un lote de 200 fusiles pre-producción para ser evaluados, siendo producido en serie desde 1964 en la Fábrica Mecánica Izhmash.
A partir de aquella fecha, el Dragunov fue el fusil de francotirador estándar de varios países, inclusive los del disuelto Pacto de Varsovia. Este fusil es producido bajo licencia en China (Tipo 79 y Tipo 85) e Irán (como una copia del fusil Tipo 79 chino).
El Dragunov es un fusil semiautomático accionado por los gases del disparo, mediante un sistema de pistón con recorrido corto. La recámara es cerrada por un cerrojo rotativo (que gira a la izquierda) con tres tetones de acerrojado. El fusil tiene un regulador de gas manual, con dos posiciones.
Tras disparar el último cartucho del cargador, el porta cerrojo y el cerrojo son mantenidos en posición abierta por un retén que se desacopla al tirar hacia atrás la manija de amartillado. El fusil tiene un mecanismo de percusión con martillo y un seguro-selector manual. Su cajón de mecanismos está hecho mediante mecanizado para proveer precisión adicional y resistir a la torsión. El cajón de mecanismos del Dragunov tiene ciertas similitudes con el del AK-47, tales como la gran cubierta protectora, el alza mecánica y el seguro-selector.
El Dragunov es alimentado desde un cargador curvo, con una capacidad de 10 cartuchos. Los cartuchos están en dos filas, en zig-zag. El cañón lleva un apaga llamas ranurado. Su ánima está cromada para incrementar la resistencia a la corrosión y tiene 4 estrías a dextrógiro con una tasa de rotación de 320 mm . La parte estriada del ánima es de 547 mm . Posteriormente se ajustó la tasa de rotación a 240 mm , lo cual reduce ligeramente la precisión al disparar cartuchos especiales para francotirador y la velocidad de boca a 810 m/s. Esto se hizo para poder facilitar el empleo de munición trazadora y antiblindaje incendiaria. Estas balas especiales necesitaban una menor tasa de rotación para una adecuada estabilización.
El SVD usa los cartuchos 7,62 x 54 R, con una velocidad inicial de 1130 m/s. El fusil acepta el viejo cartucho M1891/30, pero para disparos de precisión emplea cartuchos específicamente diseñados que fueron desarrollados por V. M. Sabelnikov, P. P. Sazonov y V. M. Dvorianinov. El cartucho 7N1 tiene una bala con camisa de acero y bolsa de aire, núcleo de acero y un peso de plomo en su base para un efecto terminal máximo. El 7N1 fue reemplazado en 1999 por el cartucho 7N14. Este es un nuevo cartucho específicamente desarrollado para el SVD. Tiene una bala de 151 granos que viaja a la misma velocidad de 830 m/s, pero tiene un núcleo de acero templado puntiagudo. El SVD también puede disparar cartuchos con balas convencionales, trazadoras o antiblindaje incendiarias.
El Ejército ruso ha establecido estándares de precisión que el SVD y su correspondiente munición especial deben cumplir. Los fabricantes deben efectuar pruebas de disparo para observar si los fusiles y su munición cumplen estos estándares. Para cumplirlos, el fusil Dragunov que dispara cartuchos especiales 7N1 no debe tener una dispersión vertical extrema de más de 1,24 MDA al emplear un cañón con una tasa de rotación de 240 mm y no debe tener una dispersión vertical extrema de más de 1,04 MDA al emplear un cañón con una tasa de rotación de 320 mm . Al emplear cartuchos estándar 57-N-323S, la precisión del SVD se reduce a una dispersión vertical extrema de 2,21 MDA. Las dispersiones verticales extremas del SVD se establecen mediante el disparo de 5 cartuchos a un blanco situado a 300 m . La precisión del Dragunov con munición especial corresponde con la de los fusiles estadounidenses M24 SWS con cartuchos M118SB (dispersión vertical extrema de 1,18 MDA) y M110 Semi-Automatic Sniper System con cartuchos M118LR (dispersión vertical extrema de 1,27 MDA).
Aunque el fusil es letal en distancias superiores de los 1200 metros , realmente no fue pensado o diseñado para lograr una gran precisión y razonablemente sólo puede alcanzar blancos a más o menos 600 metros con munición estándar, logrando un disparo dentro de un ángulo de 2 MDA a esa distancia. Primordialmente, debido a los efectos de la acción semiautomática del SVD en los armónicos del cañón, la precisión del fusil disminuye en tiros a grandes distancias. A pesar de su tamaño, se maneja con facilidad y fue diseñado para ser muy duradero.
El Dragunov tiene un guardamanos ventilado de dos piezas y una culata esquelética de madera con una carrillera desmontable; esta es desmontada cuando se emplea el alza y el punto de mira. Los nuevos modelos tienen guardamanos y culata de polímero negro - el guardamanos es casi idéntico, mientras que la culata tiene una forma diferente. El fusil también tiene un porta-bayoneta para combate cuerpo a cuerpo, aunque al montar esta, se produce un ligero cambio en el centro de gravedad, afectando su manejabilidad y posiblemente, también a su precisión.
Especificaciones:
Tipo Fusil de francotirador semiautomático
Origen Unión Soviética
En servicio 1963– al presente
Diseñador Evgeny Dragunov
Diseñada 1958–1963
Fabricante Fábrica Mecánica Izhmash - Norinco
Producida 1964 – presente
Peso 4,30 kg (con mira telescópica y descargado) - 4,68 kg (SVDS) - 4,40 kg (SVU) - 5,02 kg (SVD-M)
Longitud 1225 mm (SVD) - 815-1.135 mm (SVDS) - 900 mm (SVU) - 1.125 mm (SVD-M)
Longitud del cañón 610 mm (SVD, SVDS, SVD-M) - 600 mm (SVU)
Munición 7,62 x 54 R
Calibre 7,62 mm
Sistema de disparo Recarga accionada por gas, cerrojo rotativo
Alcance efectivo Más de 800 m
Alcance máximo 1300 m con mira telescópica - 1200 m con el alza ajustable
Cargador extraíble curvo, de 10 cartuchos
Miras mira telescópica PSO-1 y alza ajustable
Velocidad máxima 830 m/s (SVD, SVDS, SVD-M) - 800 m/s (SVU)
26. Fusil FN FNC
El FNC (siglas en francés de Fabrique Nationale Carabine) es un fusil de asalto 5,56×45 mm OTAN desarrollado por el fabricante de armas belga Fabrique Nationale (FN) de Herstal introducido en servicio a finales de los años 1970.
Especificaciones:
Tipo Fusil de asalto
Origen Bélgica
Diseñador Fabrique Nationale de Herstal
Diseñada 1976
Fabricante Fabrique Nationale de Herstal
Producida 1979–presente
Peso Fusil: 3,84 kg - Carabina: 3,7 kg
Longitud Fusil: 997 mm / 766 mm plegada - Carabina: 911 mm / 667 mm plegada
Longitud del cañón Fusil: 449 mm - Carabina: 363 mm
Anchura 70 mm , 75 mm plegada
Altura 238 mm
Munición 5,56×45 mm OTAN
Calibre 5,56 mm
Sistema de disparo accionado por gas, cerrojo rotativo
Cadencia de tiro 625-675 disparos/min
Alcance efectivo 250–400 m
Cargador estándar STANAG de 30 cartuchos
27. Subfusil Heckler & Koch MP5A5
Variante de la familia MP5 con culatín replegable, en calibre 9x19 mm.
28. Fusil Beretta AR-70
28. Fusil Beretta AR-70
El Beretta AR70/90 es un fusil de asalto accionado por los gases del disparo, de calibre 5,56 x 45 OTAN y empleado actualmente por las Fuerzas Armadas de Italia. La serie AR, como la variante AR90 presenta una culata plegable, especialmente diseñada para su uso en las fuerzas aerotransportadas. Asimismo, el arma tiene un apaga llamas-bocacha lanzagranadas.
La compañía italiana de armas Pietro Beretta Spa comenzó a desarrollar un nuevo fusil de asalto, calibrado para el cartucho 5,56 mm estadounidense en 1968. El diseño resultante apareció alrededor del año 1972 y después de los ensayos fue adoptado por las fuerzas especiales italianas así como por algunos ejércitos extranjeros, como los de Jordania, Malasia y otros. El fusil fue designado AR-70/223 y estaba disponible en tres versiones básicas (fusil de asalto estándar AR-70/223, carabina SC-70/223 con el mismo cañón y culata plegable y una carabina especial SCS-70/223 con cañón acortado y culata plegable). El diseño básico mostró algunos defectos menores, y cuando el ejército italiano decidió reemplazar sus viejos fusiles automáticos de 7,62 mm Beretta BM59 con un nuevo fusil de asalto de de calibre 5,56 mm OTAN, Beretta entró en el concurso con la versión actualizada del 70/223. Esta versión actualizada apareció en 1985 y finalmente ganó las pruebas. En 1990 fue adoptado como el fusil de asalto AR-70/90 básico, con las modificaciones disponibles del SC-70/90 (fusil de la misma, pero con la culata plegable para fuerzas especiales) y SCP-70/90 (carabina de tropas aerotransportadas con cañón acortado y culata plegable). Está disponible una versión automática de escuadrón con cañón pesado, no desmontable y un bípode desmontable como AS-70/90.
Especificaciones
Tipo Fusil de asalto
Origen Italia
Diseñada 1972 (AR70/223) Y 1985 (AR70/90)
Fabricante Beretta
Peso 3,99 kg
Longitud 998 mm
Munición 5,56 x 45 OTAN
Calibre 5,56 mm
Sistema de disparo Recarga accionada por gas, cerrojo rotativo
Cadencia de tiro 650 d.p.m.
Alcance efectivo 500 m
Cargador extraíble recto, de 30 balas, tambor doble de 100 balas.
29. Subfusil Intratec TEC-9
El Intratec TEC-DC9 (también conocido simplemente como el TEC-9) es un subfusil semiautomático calibre de 9x19 mm Parabellum cuyo accionamiento se efectúa mediante el retroceso del bloque de cierre. Fabricada en polímero moldeado y de piezas de acero estampadas. Tiene compartimientos para cargadores de 10, 20, 32, 36 y 50 proyectiles. Fue diseñado originalmente por la compañía sueca Interdynamic AB de Estocolmo como el MP-9, derivada del Carl Gustav M/45 para los usos militares. Interdynamic no pudo despertar el interés en el mercado y nunca se incorporó a la producción. El MP-9 fue reajustado por George Kellgren, y se convirtió en el modelo KG-9.
Ofreciendo un diseño abierto del perno. Esto hizo fácil para que el arma sea convertida al fuego automático, que, combinado con la alta capacidad del cargador y bajo costo, la hizo un arma popular entre las pandillas de la calle. Fue prohibida en los EE.UU. en 1994.
Especificaciones:
Origen Suecia, Estados Unidos
Fabricante Intratec
Producido desde 1985 a 1994
Peso 1.23 kg-1.4 kilogramos dependiendo del modelo
Longitud 241 mm-317 milímetro dependiendo del modelo
Longitud del cargador 76 mm-127 milímetro dependiendo del modelo
Cartucho 9x19 mm Parabellum
Alcance efectivo los 55m
Cargador: 10, 20, 32, 36 y 50 proyectiles

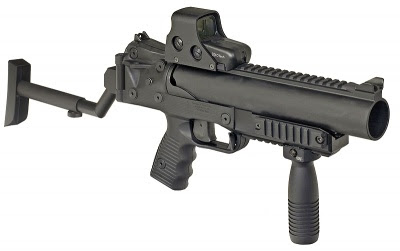

30. Lanzagranadas Brügger & Thomet GL-06
El GL-06 es un lanzagranadas que dispara desde el hombro granadas letales y no letales de 40 mm destinadas a aplicaciones militares y de policía. Tiene un alcance de más de 40 metros . El GL-06 es más ligero y más compacto que el M79 de EE.UU. o el alemán HK 69), de gran precisión, flexibilidad táctica y una buena ergonomía.
Especificaciones:
Tipo lanzagranadas
Origen Suiza
Diseñador de Brugger & Thomet
Fabricante Brügger y Thomet
Variantes LL-06
Peso 2,05 kg
Longitud 590 mm culata extendida - 385 mm doblada
Longitud del cañón 280 mm
Ancho 60 mm
Altura 200 mm
Granada calibre 40x46mm
Velocidad inicial 85 m/s
Alcance efectivo de 300 m
Sistema de alimentación de un solo tiro
31. Subfusil Skorpion SA Vz 61
El Skorpion vz. 61 es un subfusil automático checoslovaco, desarrollado en la década de 1960 por Miroslav Rybář y producido bajo la denominación oficial Samopal vzor 61 (Subfusil modelo 1961) por la fábrica de armas Česká Zbrojovka en Uherský Brod. Aunque fue desarrollado para ser empleado por fuerzas de seguridad, el subfusil también fue aceptado para servir en el Ejército checoslovaco como un arma auxiliar para sub-oficiales, choferes de vehículos, tripulaciones de vehículos blindados y fuerzas especiales. Los derechos de producción del subfusil también fueron comprados por la fábrica de armas yugoslava Crvena Zastava (hoy Armas Zastava), que fabricó esta arma durante los 80 como el M84. Su pistolete tiene cachas de plástico, en comparación a la versión original (también ha producido una versión civil semi-automática, conocida como M84A y disponible en calibre 9 x 17).
El Skorpion emplea el cartucho 7,65 x 17 Browning(.32 ACP), que era el cartucho estándar de las fuerzas de seguridad checoslovacas. Es un arma con fuego selectivo accionada por inercia de masas y que dispara a cerrojo cerrado. Su cartucho produce un retroceso muy bajo, lo cual permite emplear el mecanismo de inercia de masas; no hay mecanismo de retraso y el cartucho es sostenido únicamente por la inercia del cerrojo y la resistencia de los muelles recuperadores. Al ser disparado, la presión empuja el casquillo en la recámara contra la resistencia ejercida por el peso del cerrojo y sus dos muelles recuperadores. El cerrojo retrocede, extrayendo el casquillo, que a su vez es eyectado hacia arriba a través de una portilla de la cubierta superior del cajón de mecanismos. Las dimensiones compactas del Skorpion fueron obtenidas al emplear un cerrojo telescópico, que cubre una considerable porción del cañón. El arma tiene un extractor accionado mediante resorte, instalado dentro del cabezal del cerrojo, así como un eyector doble fijo, que es un resalte del cajón de mecanismos.
Ya que el cerrojo es relativamente ligero, el Skorpion utiliza un reductor de cadencia inercial (situado dentro del pistolete de madera) para reducir la cadencia de fuego de 1000 disparos por minuto a una más controlable, de 850 disparos por minuto. El reductor de cadencia funciona de la siguiente manera: cuando el cerrojo alcanza el límite de su retroceso, golpea un gancho accionado por resorte montado en la parte posterior del cajón de mecanismos y es atrapado por este. Al mismo tiempo, impulsa un ligero émbolo accionado por resorte dentro del pistolete. El émbolo se accelera con facilidad y pasa a través de un pesado contrapeso que es dejado atrás debido a su inercia. Al comprimir su resorte, el émbolo vuelve hacia arriba y vuelve a pasar a través del contrapeso. Esto reduce la velocidad del émbolo, que al llegar al final de su recorrido, gira el gancho y suelta el cerrojo, que es impulsado hacia adelante gracias a sus muelles recuperadores.
El subfusil es disparado por un martillo y tiene un mecanismo de gatillo con un selector, cuya palanca (instalada en el lado izquierdo del cajón de mecanismos, sobre el pistolete) tiene 3 modos: "0"-arma asegurada, "1"-fuego semiautomático y "20"-fuego automático. El modo "seguro" desactiva el gatillo y bloquea el cerrojo en su posición delantera (al empujar el retén del cerrojo hacia arriba).
El Skorpion emplea dos tipos de cargadores curvos de doble hilera; uno corto de 10 cartuchos (0,15 kg , lleno) o uno de 20 cartuchos (0,25 kg , lleno). El cerrojo queda abierto tras disparar el último cartucho del cargador y puede ser cerrado con solo jalar la palanca de carga ligeramente hacia atrás. El Skorpion viene equipado con miras mecánicas de tipo abierto (punto de mira ajustable y alza con alcances de 75 y 150 metros ) y una culata plegable de alambre de acero, que se pliega hacia arriba y sobre el cajón de mecanismos, siendo fijada por las orejetas protectoras del punto de mira.
El Skorpion, junto con un cargador corto, es portado como una pistola convencional en una funda de cuero, mientras que dos cargadores largos son llevados en un porta-cargadores aparte. El arma viene con un kit de limpieza, herramienta para ajustar el punto de mira, aceitera y correa porta-fusil. También puede ser equipado con un silenciador.
Especificaciones:
Tipo Subfusil automático
País de origen Checoslovaquia
En servicio 1960 - presente
Diseñada 1959
Fabricante Česká Zbrojovka Uherský Brod - Armas Zastava
Cantidad 210.000 aprox.
Peso 1,30 kg (vz. 61) - 1,28 kg (vz. 61 E) - 1,44 kg (vz. 82, vz. 83)
Longitud 517 mm con la culata desplegada - 270 mm con la culata plegada
Longitud del cañón 115 mm (vz. 61, vz. 61 E) - 113 mm (vz. 82, vz. 83)
Munición 7,65 x 17 Browning (.32 ACP) (vz. 61, vz. 61 E) - 9 x 18 Makarov (vz. 82) - 9 x 17 Browning Short (.380 ACP) (vz. 83)
Calibre 7,65 mm - 9 mm
Sistema de disparo Blowback, cerrojo cerrado
Cadencia de tiro 850 disparos/min (vz. 61, vz. 61 E)
900 disparos/min (vz. 82, vz. 83)
Alcance efectivo 75 - 150 m
Cargador extraíble, curvado de 10 o 20 balas; recto en las variantes de 9mm.32. Pistola M1911 (Customizada)
La M1911 es una pistola semiautomática de acción simple de calibre .45 ACP. Fue la estándar del Ejército estadounidense desde 1911. En 1921 se modificó levemente su forma para ser más fácil de empuñar, pasando a llamarse M1911A1. En esa configuración permaneció en uso hasta 1985, y aún hoy en día se sigue usando debido a su gran poder de parada, aún habiendo otros modelos más avanzados, como la Glock 21, la SIG P220.
Las tropas estadounidenses que participaron en la Guerra Filipino-Estadounidense iban mal equipadas. Su pistola estándar en ese entonces era una semiautomática de calibre .38 (9.65 mm), que tenía problemas de funcionamiento por la hostilidad del ambiente selvático y su bajo poder de parada. El ejército tuvo que volver a emplear revólveres calibre .45 Long Colt y resultaron ser más efectivos en los combates, con un buen poder de parada. De esa guerra y una investigación militar con ganado vivo y cadáveres humanos, se concluyó que la pistola semiautomática con el mejor poder de parada sería una de calibre .45, cuya bala pesara 14.9 g y tuviera una velocidad aproximada de 240 m/s. Por lo anterior, en 1906 el gobierno de Estados Unidos saca a concurso la compra de una pistola que tuviera las características concluidas. De las seis empresas participantes, el modelo de la compañía Colt ganó el concurso. Éste fue diseñado por John Browning, que también diseñó el cartucho apropiado para el arma, el .45 ACP.
La pistola de la Colt fue adoptada oficialmente en marzo de 1911 por el Ejército estadounidense bajo el nombre de M1911. La Armada y el Cuerpo de Marines la adoptan en 1913. Esta pistola permaneció en servicio de forma continua en el ejército hasta enero de 1985, cuando es sustituida por la Beretta 92F/FS, que es su actual estándar, para cumplir consideraciones de la OTAN. Además, el modelo H&K Mark 23 sustituyó a la M1911 en las operaciones militares especiales. Solamente la unidad especial SWAT la sigue utilizando, aunque en una versión modernizada.
Especificaciones: Peso: 1130 g
Longitud: 219 mm
Longitud del cañón: 127 mm
Munición: .45 ACP, 10mm Auto, .40 S&W, .38 Super, 9 x 19, .22 LR, .44 S&W
Calibre: 11,43 mm, 10 m, 9 mm y 5,5 mm
Sistema de disparo: Acción simple
Alcance efectivo: ~ 50 m
Cargador: monohilera de 7 cartuchos, extraíble.
Fuentes: Wikipedia.org, imfdb.org y Blog Armas y Cine.
El lanzagranadas tiene una entrada en el blog Desarrollo y Defensa, recomiendo visitarlo. :)
ResponderEliminar
