Regreso al infierno


http://www.quedepeliculas.com/imagenesBD_qdp/200901/200901112323_08848800-grande.jpgAutor: Jorge Elias
Regreso al infierno (Home of the Brave) es una película estadounidense del 2006, dirigida por Irwin Winkler y protagonizada por Jessica Biel, Samuel L. Jackson, Brian Presley y Curtis James Jackson III. Trata sobre el tormento que viven los soldados al volver a casa de la guerra.

Sinopsis:
“Regreso al infierno” es la historia de cuatro soldados norteamericanos que están a punto de terminar su misión en Irak. Poco después de enterarse de que su unidad está a punto de regresar a casa, son enviados a una última misión humanitaria de transporte de provisiones médicas a un pueblo iraquí. La unidad es víctima de una emboscada y sufre graves pérdidas. Los supervivientes se verán sometidos a crueles agresiones físicas y psicológicas. Ya de regreso a Estados Unidos, los cuatro soldados deberán enfrentarse a los recuerdos del pasado, a la vez que deben poner la vista en el futuro y volver a la vida civil.

Las siguientes armas han sido empleadas en esta pelicula:

1. Fusil M16A2


El fusil de asalto M16A2 de calibre  5.56mm es una mejora del fusil M16A. Arma de peso ligero, refrigerado por aire, accionado por gas, con capacidad para disparar en fuego automático, raga de tres o disparo simple empleando un selector. Tiene una mira posterior ajustable. La parte inferior del guardamonte se abre para facilitar el acceso a la cola del disparador cuando se emplea guantes de invierno
Las mejoras efectuadas en el M16A2 son:
-El M16A2 dispone de un barril más pesado y más rígido que el M16A1
-Un guardamanos nuevo diseño, que se construye a partir de dos mitades idénticas, y tiene un contorno alrededor de la cual es más resistente y proporciona un mejor agarre cuando se sujeta el fusil
-La culata y empuñadura de pistola de la M16A2 están hechos de una posición más firme de inyección de plástico moldeable, que proporciona una resistencia mucho.
-El M16A2 tiene una mira posterior mejorada que se puede ajustar fácilmente
-El diseño del receptor superior de la M16A2 fue modificado para desviar cartuchos expulsados, y excluye la posibilidad de expulsión de los cartuchos de golpear la cara de un tirador zurdo
-El M16A2 está equipado con un dispositivo de control de disparo que limita el número de disparos del modo automático a tres por disparo, lo que aumenta la precisión y reduce el gasto de municiones
-Tiene un compensador de boca, destinado a reducir y mejorar la posición de disparo y la precisión.
-Posee un cañón mas pesado y emplea el proyectil OTAN estándar SS 109 tipo (M855) lo que le proporciona mayor alcance efectivo y penetración.

2. Fusil M16A4
Variante de la carabina M-4 equipada con guardamanos KAC M5, designador IR AN/PEQ-2, Mango KAC RIS y mira telescopica Trijicon ACOG TA01 de 4x32 aumentos para calibre 5.56x45mm NATO. Esta arma es dotación de los Marines.

3. Carabina Colt Modelo 733 (Versión de exportación para el Emiratos Árabes Unidos, utilizado por EE.UU. en la Fuerza Delta)

4. Fusil Colt Modelo 727 (Arma derivada del fusil M16A2 con cañón acortado).

5. Fusil Colt Match Target

Versión post-prohibición del AR-15A2, al cual se le ha quitado la bayoneta y su engarse y cuenta con un cañón sin rosca que no acepta un freno de boca. Para tiro deportivo, permite la aplicación de varias ópticas. En conclusión, un arma adapatado al uso civil y deportivo. Tiene un cargador para 5 o 10 proyectiles.

6. Carabina M4A1 con lanzagranadas M203
La Carabina M4 es una familia de fusiles de asalto automáticos en versión carabina, derivados del M16, fabricados por la empresa Colt de Estados Unidos. Es el arma principal de infantería estándar del Ejército de los Estados Unidos, y suele ser utilizada por algunas unidades policiales de élite, como los SWAT. El M4A1 suele desempeñar un papel relevante en las distintas operaciones de combate, habiendo sido diseñado para el combate en espacios cerrados, tripulaciones de unidades móviles y aéreas, paracaidistas y operaciones militares especiales.
Se trata de una versión carabina del fusil de asalto M-16 de puntería menos precisa que utiliza munición 5,56 x 45 mm OTAN con un cargador de 30 proyectiles, es más maniobrable en combate a corta distancia al ser más compacto y ágil debido a su tamaño. En comparación, el cañón y guardamanos son más cortos y la culata es telescópica. Con ésta recogida mide 757 mm, 81 mm menos que el fusil M16A2. Cargado con munición pesa 3,1 kg. El M4 es el sucesor moderno del CAR-15 Comando que después fue oficialmente renombrada XM177E1. La versión M4A1 incorpora rieles Picatinny para adaptar todo tipo de accesorios, tales como miras telescópicas, mirillas de hierro, lanzagranadas, agarradera frontal vertical, sistema láser AN/PAQ-4, lámparas tácticas, iluminadores infrarrojos y miras de visión nocturna; con estos detalles queda mucho más claro que es más eficaz para tácticas especializadas y combate urbano. Comparte un 80% de piezas internas con el M16A2. M203 es la designación del Ejército de los Estados Unidos al lanzagranadas de 40 mm y disparo único que generalmente se acopla al fusil de asalto M16 o a la Carabina M4.
Especificaciones:
Diseñada: 1994
Fabricante: Colt
Producida: 1994 - presente
Peso: 2,68 kg (descargada) y 3 kg (con cargador de 30 balas)
Longitud: 757 mm (con culata recogida) y 838 mm (con culata extendida)
Longitud del cañón: 368,3 mm
Munición: 5,56 x 45 mm OTAN
Calibre: 5,56 mm
Sistema de disparo: recarga accionada por gas, cerrojo rotativo
Cadencia de tiro 750-950 disparos/min
Alcance efectivo: 360 m
Cargador: STANAG estándar de 30 proyectiles.
M203 es la designación del Ejército de los Estados Unidos al lanzagranadas de 40 mm y disparo único que generalmente se acopla al fusil de asalto M16 o a la Carabina M4.
Especificaciones:
Peso: 1,36 kg (descargado)
Longitud: 380 mm
Longitud del cañón: 305 mm
Munición: granadas de 40x46 mm de diversos tipos (alto explosivo, antipersonal, fumígenas, incendiarias, inertes, etc)
Calibre: 40 mm
Sistema de disparo: disparo individual
Cadencia de tiro: de 5 a 7 disparos/min
Alcance efectivo: 150 m
Máximo: 400 m
Cargador: sin cargador.

7. Falso fusil Colt Modelo 733 con lanzagranadas M203 fabricado en goma.



8. Fusil Remington 700PSS

La Serie 700 se refiere a los fusiles de cacería fabricados por la empresa estadounidense Remington Arms desde 1962. Son fusiles de cerrojo fabricados para emplear diversos calibres de munición. Poseen un cargador interno fijo de 3, 4 o 5 cartuchos que en ocasiones suele llevar una trampilla para una descarga rápida. Los calibres van desde el .17, .223, .308, .338 hasta el .375.
El Remington 700 tiene diferentes versiones, desde la estándar de uso civil al igual que las utilizadas por el ejército y la policía. Estos modelos vienen equipados con bípodes y otros accesorios. Los fusiles Remington 700 DM, de uso policial, suelen tener un cargador extraíble, para una rápida recarga. La versión militar es conocida como M24 SWS.

9. Fusil M1 Garand
El M14 es un fusil de la empresa Colt usado por el ejército estadounidense en el periodo comprendido entre la Guerra de Corea y el principio de la Guerra de Vietnam. El fusil de combate M14 fue la evolución del M1 Garand de la II GM. El peine de ocho cartuchos fue sustituido por un cargador extraíble de veinte, y el arma tenía la posibilidad de disparar en ráfaga, pero sólo si se activaba el mecanismo con una "llave", que tenía el sargento de pelotón. También cambió el cartucho, sustituyendo el .30-06 Sprinfield (7,62 x 63mm) por el nuevo .308 Winchester NATO, que era de eficacia similar pero algo más pequeño y fue adoptado por la OTAN por instancia americana como 7,62 x 51 mm OTAN. Como otros de este calibre era potente, pero difícil de manejar en ráfaga.
A comienzo de la Guerra de Vietnam, Estados Unidos lo cambió por el fusil M16 con mayor durabilidad, con opciones semiautomática y automática, y mayor capacidad de proyectiles, aunque este resultó una desilusión debido a los problemas de precisión y atascos durante la carga a causa del material que presentaban sus primeras versiones.
Hoy en día, después de más de 40 años en servicio, el M14 es un fusil que sigue activo. Es utilizado por miembros del ejército americano, ya que es considerado por muchos como un fusil seguro y preciso. Gracias a algunas modificaciones en su sistema de miras, y la inclusión de carriles R.I.S, el M14 se usa como fusil de precisión de media distancia, con muy buenos resultados.
Especificaciones:
Tipo: Fusil de asalto automático
Origen: Estados Unidos
Estado: En servicio (1957 – presente)
Diseñada: 1954
Fabricante: Springfield Armory
Producida: 1959 – 1964
Cantidad: 1.380.000 aprox.
Peso: 5,2 kg
Longitud: 1.181 mm
Longitud del cañón: 559 mm
Munición: 7,62 x 51 mm OTAN (.308 Win)
Calibre: 7,62 mm
Sistema de disparo: recarga accionada por gas, cerrojo rotativo
Cadencia de tiro: 700-750 disparos/min
Velocidad del proyectil: 975,4 m/s
Alcance efectivo: 460 m a 800 m con mira óptica
Cargador: extraíble de 20 balas recto
Cadencia de fuego: 700-750 dpm.

10. Fusil Norinco Tipo 56
El Tipo 56 es un fusil de asalto hecho en China desde 1956. Es la versión china del AK-47 ruso, del cual se distingue por tener una bayoneta plegable incorporada. Sus cargadores de aluminio y plástico pueden encajar tanto en el AK como en el Rk-62 finlandés. Durante el período posterior a la Segunda Guerra Mundial, la República Popular China recientemente establecida era un “amigo cercano” de la Unión Soviética, así que era natural que el país mucho menos avanzado adoptara las armas de un aliado más avanzado. En 1956, el ejército chino adoptó dos diseños militares soviéticos, los cuales llevan el mismo nombre Tipo 56 y disparan el cartucho soviético 7,62 x 39 mm. Uno era la carabina semiautomática Simonov SKS y el otro era el fusil de asalto Kalashnikov AK-47. Ambas armas fueron hechas en grandes cantidades y utilizadas por el Ejército Popular de Liberación EPL, de China, así como exportadas a diversos países. El Tipo 56 original era una copia casi exacta del AK-47 soviético, con su receptor molido. Después los diseñadores chinos le cambiaron al AKM su receptor estampado, bajo la misma designación de Tipo 56. Las únicas diferencias notables eran las marcas en idioma chino en vez de ruso y la bayoneta puntiaguda plegable incorporada, que substituyó a la bayoneta desmontable original de origen soviético.
La única diferencia visible del AK-47 es una bayoneta permanentemente unida del punto, que dobla debajo del cañón cuando es parada. Algunas fuentes dijeron que la calidad de esas armas era peor que la original soviética. Por lo menos un cierto número de rifles Tipo 56 careció de la galvanoplastia de cromo en el área del sistema del cañón y del gas, y que eran mucho menos resistente a la corrosión.
Especificaciones:
Tipo: Fusil de asalto
Origen: China
Estado: En servicio
Diseño: 1956
Fabricante: Norinco
Producida: 1956 – presente
Cantidad: Más de 50 millones
Variantes: Tipo 56-1, Tipo 56-2
Peso: 3,8 kg
Longitud: 874 mm
Longitud del cañón: 414 mm
Munición: 7,62 x 39 mm
Calibre: 7,62 mm
Sistema de disparo: Recarga accionada por gas,cierre rotatorio
Cadencia de tiro: 650 dpm
Velocidad del proyectil: 710 m/s
Alcance efectivo: 400 metros
Cargador: 30 proyectiles

11. Carabina AK Draco Rumana
Versión rumana del AK-47, aparece en este film en su versión carabina. Dispara proyectiles 7.62x39mm.

12. Fusil FPK/PSL
Versión rumana del fusil semiautomático Dragunov para francotirador  recalibrada al 7.62x54mm designado con el nombre de DMR. Tiene un cargado de 10 proyectiles y esta fabricado en acero estampado.

13. Ametralladora M249 SAW
La M249 SAW (Squad Automatic Weapon en inglés) es una ametralladora ligera belga derivada de la FN Minimi, desarrollada para el Ejército de los Estados Unidos y fabricada por FNH USA. Utiliza munición de 5,56 x 45 mm OTAN en cinta que pueden ser contenidas en una cargador de plástico tipo caja de 200 tiros, en cargador de tela , o en cargadores tipo M-16 de 30 tiros, enfriada por aire y con un sólo selector de disparo automático, cuenta con un bípode de fábrica y se puede utilizar un trípode. Se le puede cambiar rápido el cañón, esto se logra girando el mango en contra de las manecillas del reloj. Cuenta con una culata de plástico y mirillas de hierro ajustables.
La Minimi es fabricada por Fabrique Nationale en Bélgica, mientras la M249 es hecha por FNH USA, el subsidiario americano de FN. La M249 era la ganadora de una competición realizada por el ejército de los Estados Unidos a fines de los años 70 y a principio de los 80 para una nueva ametralladora ligera. La Minimi ha sido adoptada por muchos otros países desde entonces y miembros de la OTAN.
Especificaciones:
Tipo: Ametralladora ligera
Origen: Bélgica y Estados Unidos
En servicio: 1982 - presente (FN Minimi)
Fabricante: FN Herstal y FN Manufacturing
Operadores: Ejército de Estados Unidos
Diseñada: 1974 (FN Minimi)
Producida: 1982 - presente (FN Minimi)
Peso: 6,88 kg (descargada) y 10,02 kg (cargada)
Longitud: 1.038 mm (SAW), 914 mm (culata extendida) y 766 mm (culata plegada) (PARA)
Longitud del cañón: 465 mm
Munición: 5,56x45mm OTAN
Calibre: 5,56 mm
Sistema de disparo: recarga accionada por gas con cerrojo abierto
Cadencia de tiro: 900 disparos/min
Velocidad del proyectil: 915 m/s
Alcance efectivo: 1.000 m
Cargador: de cinta de 100 o 200 proyectiles y cargador STANAG.

14. Ametralladora Browning M2HB
Ametralladora pesada diseñada a finales de la Primera Guerra Mundial por John Browning. Fue apodada Ma Deuce por las tropas estadounidenses o simplemente llamada "fifty-cal" en alusión a su calibre. El diseño tiene varias denominaciones específicas; la denominación oficial para el modelo de infantería es Ametralladora Browning, Cal..50, M2, Flexible. Es un arma efectiva contra soldados, vehículos y embarcaciones sin blindaje o ligeramente blindados, fortificaciones livianas y aviones en vuelo rasante.
La ametralladora Browning .50 ha sido usada extensivamente por los Estados Unidos como armamento para vehículos y aviones desde los años 20 hasta el día de hoy. Fue masivamente usada durante la Segunda Guerra Mundial, la Guerra de Corea, la Guerra de Vietnam, así como durante las operaciones en Iraq en 1990 (Guerra del Golfo) y 2003 (Invasión de Iraq de 2003). Es la principal ametralladora pesada de los países miembros de la OTAN y ha sido usada por varios países más. Aún sigue en servicio y su diseño es muy similar a la ametralladora Browning Modelo 1919.
Fue rápidamente adaptada como arma antiaérea, siendo también elegida como arma de apoyo a la infantería bajo la denominación de Modelo 1921. Este último fue utilizado durante los años 20 como arma anti-aérea y anti-tanque. En 1932, el diseño fue actualizado y se le denominó como M2, aunque cumpliendo las mismas misiones.
Así como en la M1921, la variante original para infantería de la M2 estaba equipada con una camisa de enfriamiento por agua. Finalmente esta ametralladora fue reemplazada por una variante sin camisa de enfriamiento, pero con un grueso cañón enfriado por aire (a pesar que estos se recalentaban demasiado rápido al usarse en tierra). La masa y la superficie del nuevo cañón compensaban de cierto modo la pérdida del enfriamiento por agua, al mismo tiempo que reducían el tamaño y peso del arma .
Debido al largo proceso de cambiar el cañón, se desarrolló un sistema mejorado conocido como QCB (siglas de Quick Change Barrel, que significa Cañón de Cambio Rápido). También se ha desarrollado una versión aligerada, la cual apenas pesa 27 kg.
La ametralladora M2 dispara el cartucho .50 BMG (12,7 x 99), que actualmente también es utilizado en fusiles de francotirador pesados y fusiles de largo alcance debido a su excelente precisión a gran distancia, performance balística, enorme poder de parada y letalidad. Es una ametralladora refrigerada por aire y alimentada por cinta que dispara a cerrojo cerrado, usando el principio del retroceso corto. En esta acción, el cerrojo y el cañón están acoplados y retroceden al disparar el arma. Luego de un corto trecho el cerrojo y el cañón se desacoplan, retrocediendo el primero. Esta acción abre el cerrojo y hace avanzar la cinta, preparando el arma para el próximo disparo, todo esto a una cadencia de 450-550 disparos por minuto (600-1200 en las ametralladoras aéreas M2/M3 de la Segunda Guerra Mundial; 300 en la M2 sincronizada con la hélice). Esta cadencia no suele alcanzarse en combate, ya que el fuego continuo a tal cadencia desgastaría el cañón con solamente unos cuantos miles de disparos, debiendo ser reemplazado. La cadencia de la M2 disparando a fuego continuo se sitúa a menos de 40 disparos por minuto.
La M2 tiene un alcance máximo de 7,4 kilómetros cuando usa munición del tipo Ball, con un alcance máximo efectivo de 1,8 kilómetros al ser disparada desde el trípode M3. En su rol de arma portátil terrestre, esta pesa 38 kilogramos y el trípode M3 ensamblado otros 20 kilogramos. En esta configuración, el gatillo "de mariposa" en forma de V se sitúa al extremo del arma, con una agarradera tipo "mango de pala" a cada lado del cajón de mecanismos y el retén del cerrojo al centro. Para disparar, se debe asir ambas agarraderas y apretar el gatillo con uno o ambos pulgares. Cuando el retén del cerrojo ha sido girado hacia abajo, el arma dispara en ráfagas. De otro modo, funciona en modo semi-automático. Para esto, se gira hacia arriba el retén del cerrojo. En ambas modalidades, la M2 se dispara de la forma indicada anteriormente. Al contrario de otras ametralladoras modernas, no tiene seguro. En modelos de producción reciente se han instalado gatillos convencionales dentro de las agarraderas, descartando los gatillos "de mariposa".
Ya que la M2 fue diseñada desde un principio para adaptarse a diversas configuraciones, puede ser alimentada tanto desde el lado izquierdo como el lado derecho. Esto se logra cambiando los sujeta-cinta, la bandeja de alimentación, los topes para cartuchos delanteros y traseros, e invirtiendo la palanca de carga. Esta conversión puede hacerse sin herramientas en menos de un minuto.
Entre los diversos tipos de cartuchos usados por esta ametralladora están el M2 Ball, para usarse contra soldados y blancos de material ligero, el trazador M1 y el M962 SLAPT. Este último, así como el cartucho M903 SLAP, puede atravesar más de 3/4 de pulgada de blindaje de alta dureza a 1500 metros. Esto se logra gracias a un penetrador de tungsteno con un diametro de .30 pulgadas (7,62 mm). La bala del SLAPT tiene una carga trazadora en su base. El empleo de este cartucho fue aprobado en 1990.
Especificaciones:
Diseñada: en 1921
Producida: 1932 hasta el presente
Peso: 38 kg
Longitud: 1.650 mm
Longitud del cañón: 1.140 mm
Munición: 12,7 x 99
Calibre: .50 BMG (12,7 mm)
Sistema de disparo: recarga accionada por retroceso; retroceso corto
Cadencia de tiro: 450-600 dpm
Velocidad de la bala: 930 m/s
Alcance efectivo: 1.800 m
Cargador: Cinta de munición (en caja).

15. Pistola Beretta 92FS
La pistola Beretta 92 FS está especialmente diseñada para su utilización como arma de defensa. Más conocida como M9 por los militares americanos que la eligieron como arma oficial, la Beretta 92 FS es el arma más probada y fiable de la historia; no solamente ha satisfecho todos los requisitos establecidos por los militares americanos, sino que los ha superado ampliamente. Durante las duras pruebas realizadas por el ejército de los Estados Unidos se dispararon 30 000 tiros sin que el arma acusase tan siquiera un solo defecto de funcionamiento. Es un arma precisa, segura, fiable
La pistola semiautomática Beretta 92 FS de 9 mm parabellum posee un mecanismo de disparo de simple y doble acción, estando comprendida la fuerza del disparador en simple acción entre 2 kg y 2,5 kg y en doble acción entre 4,5 kg y 5,5 kg. El peso de la pistola es de 1 135 gr con cargador lleno y 950 gr con cargador vacío. La longitud total del arma es de 217 mm, la longitud del cañón es de 125 mm y la longitud de la línea de mira es de 155 mm. Tiene una anchura de 38 mm, y el grueso de la empuñadura es de 36 mm. Por último, la altura del arma es de 140 mm.
La pistola Beretta 92 FS posee un sistema de funcionamiento por retroceso corto de cañón. De las armas semiautomáticas que funcionan según el principio de corto retroceso de cañón, las Beretta 92 se distinguen por su bloque geométrico a bloque oscilante, que permite que el cañón se mueva siempre sobre el mismo eje del carro obturador y en línea con el sistema de alimentación; además, el obturador tipo abierto elimina prácticamente la posibilidad de encasquillamiento, permite introducir el cartucho directamente en la recámara del cartucho, en el supuesto de que el cargador se haya dañado o perdido. Todo esto dota al arma de una gran estabilidad, así como de una excelente precisión y fiabilidad.
Tiene de tres seguros: Un primer seguro manual ambidiestro, utilizable tanto por los tiradores zurdos como diestros, situado sobre la corredera, que separa la aguja percutora del martillo, el martillo baja cuando está cargada e interrumpe la conexión de mecanismos. otro automático, bloquea la aguja percutora que resiste cualquier movimiento, recuperándose solamente al presionar el gatillo y un tercer seguro automático que permite una posición intermedia del martillo. Al accionar el martillo tirando de la corredera y sin presionar el gatillo, la aguja percutora queda asegurada y resiste cualquier movimiento incluso si el arma se golpea.
Así mismo, la Beretta 92 FS posee indicadores de cartucho en recámara, tanto a la vista como al tacto. La recámara queda abierta después del último cartucho.
Dentro de los elementos de puntería, las miras delanteras y traseras de la 92 FS están diseñadas para un rápido blanco, así como para afinar la puntería en bajas condiciones de luz, para lo que están equipadas con incrustaciones en blanco, en sistema de tres puntos. La mira trasera es regulable en deriva sin necesidad de herramientas especiales y viene ajustada a 25 metros. La pistola acepta, con algunos ajustes especiales, elementos como juegos de mira láser y linterna.
El cargador dispone de una capacidad de quince balas más una en la recámara, permite observar los cartuchos que contiene en su interior mediante tres indicaciones colocadas a la capacidad de 5, 10 y 15 cartuchos.

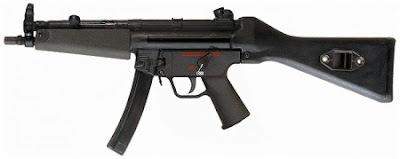

16. Subfusil Heckler & Koch MP5A3

La MP5 es una familia de subfusiles desarrollada por el fabricante alemán de armas Heckler & Koch a partir de 1964. Fue introducida por Heckler & Koch en 1966, bajo la denominación HK54. Este nombre proviene del antiguo sistema de numeración HK, donde el "5" designa el modelo de un fusil ametrallador, y el "4" identifica sus cámaras para municiones de 9 × 19 mm. Fabricado originalmente en Alemania, después se concedieron licencias de fabricación a Grecia, Irán, Pakistán y México. Al tratarse de un subfusil con tantas versiones, lo hace ideal para unidades militares, fuerzas de seguridad, de élite de ambas o de uso privado.
La gama de subfusiles MP5 es numerosa, encontrándose modelos con supresor de sonido incorporado, culatín plegable, culata fija, visores montados, alzas tradicionales de tiro, etc. Por esta razón, dependiendo de cuál es su modelo y versión, puede haber una gran diferencia de peso, medida, cadencia de tiro, selector de tiro, etc. Algunos modelos incluyen en su selector de tiro, aparte de los habituales seguro, tiro a tiro y automático, una posición más que es la de tres disparos, desde la cual el arma realiza tres disparos seguidos cada vez que se acciona el gatillo. La variante MP5A3 es un modelo con culata plegable y fuego en ráfaga libre. Este modelo de MP5 fue importado a EE.UU., modificado para disparar en modo semiautomático y poder ser distribuido para uso civil. Fue fabricado entre 1983 - 1989.
Especificaciones:
Tipo: Subfusil automático
Origen: Alemania
Estado: en servicio desde 1966 hasta el presente
Diseñada: 1964
Fabricante: Heckler y Koch
Producida: 1966-presente
Peso: 2,88 kg
Longitud: 490-660 mm
Longitud del cañón: 225 mm
Munición: 9 mm Parabellum
Calibre: 9 mm
Cadencia de tiro: 750 dpm
Alcance efectivo: 100-125 m
Cargador: de 15 a 30 proyectiles

17. Pistola Beretta 92FS Inox

Versión de la pistola Beretta 92 FS en terminación de acero inoxidable, especialmente diseñada como arma de defensa. Es un arma precisa, segura, fiable.El cargador dispone de una capacidad de quince balas más una en la recámara, permite observar los cartuchos que contiene en su interior mediante tres indicaciones colocadas a la capacidad de 5, 10 y 15 cartuchos.

18. Pistola  Smith & Wesson 4506
Uno de los modelos de esta marca que corresponde a la excelente serie de pistolas de " Tercera Generación” lanzada al mercado en el año 1988. Las pistolas de Tercera Generación de S&W aportaron significativas mejoras como la incorporación de mejores empuñaduras con nuevos materiales, un diseño más ergonómico, mejora de la resistencia de los cargadores así como de su mecanismo de carga y descarga, miras con los puntos de encare rápidos "3-Dot", seguro automático, suavizado del mecanismo de disparo y sobredimensionado de los guardamontes con el fin de permitir su utilización con guantes.
Además de todas estas mejoras, el modelo 4506 dispone de un cañón especial que debido a un ultra preciso ajuste permite una mejor precisión respecto a los otros modelos de su serie. Al tener el cañón más largo de todas ellas, se puede equipar con unas alzas graduables. Se utiliza como arma de tiro para combate y por algunos cuerpos policiales, aunque para este último existen versiones más compactas.
Especificaciones:
Calibre: 45 ACP
Largo: 216 mm
Cañón: 127 mm
Peso: 1.148 gramos
Capacidad cargador: 8 disparos
Sistema de disparo: simple y doble acción
Miras fijas

19. Escopeta Mossberg 500


La Mossberg 500 es una serie de escopetas fabricadas por O.F. Mossberg & Sons. La serie 500 abarca una amplia variedad de escopetas de corredera con martillo oculto, que comparten el mismo cajón de mecanismos y acción de recarga, pero se distinguen por sus calibre, longitud del cañón, chokes opcionales, capacidad del depósito y materiales de la culata y el guardamano.
 Introducida en 1961, todas las escopetas Modelo 500 tienen el mismo diseño básico. Originalmente empleaban una sola barra de empuje, pero esto se cambió a dos barras en 1970, que son (al menos en teoría) menos proclives a bloquearse que una sola barra. El cerrojo solamente tiene un gran tetón de acerrojado para cerrar la recámara de la escopeta. El depósito tubular se encuentra debajo del cañón y está atornillado al cajón de mecanismos. El retén de la corredera está situado detrás del guardamonte, en el lado izquierdo, mientras que el seguro se encuentra sobre la parte posterior del cajón de mecanismos. Los mecanismos de puntería varían de modelo a modelo, desde un simple punto de mira "abalorio" hasta un alza tipo "anillo fantasma" o una base integrada para montar una mira telescópica. La mayoría de modelos vienen con el cajón de mecanismos perforado y tapado para instalar un alza o una base para mira telescópica. La base de serie para mira telescópica se acopla al cañón mediante un soporte tipo cantilever, que sitúa la mira telescópica sobre el cajón de mecanismos pero la mantiene junto al cañón si este es reemplazado.
Propuesta para emplearse en condiciones severas y suciedad, tales como cacería de aves acuáticas o combate, la serie Modelo 500 está diseñada para ser sencilla de limpiar y mantener. Todas las escopetas Modelo 500 tienen cañones intercambiables (según la capacidad del depósito de cada escopeta; un cañón diseñado para una escopeta con depósito de 5 cartuchos no podrá ser empleado en una escopeta con depósito de 7 cartuchos), que puede ser desmontado sin emplear herramientas con solo aflojar un tornillo al final del depósito tubular, que permite retirar el cañón. El cerrojo se encaja en un entalle situado sobre el cañón, asegurando una sólida conexión cañón-cerrojo sin basarse en el cajón de mecanismos para fortalecer el acerrojado. El conjunto del gatillo, que incluye a éste, el martillo, la barra desconectora y soporte con guardamonte, puede ser retirado al empujar un pasador y jalarlo hacia abajo del guardamonte (si se ha instalado un pistolete, habitualmente este debe retirarse primero ya que virtualmente obstruye la salida del conjunto del gatillo). La teja elevadora puede ser retirada al presionar sus lados al mismo tiempo, liberando sus pasadores pivotantes del cajón de mecanismos. Entones el guardamanos puede ser jalado hacia atrás, permitiendo que el porta cerrojo y el cerrojo caigan, para que luego se pueda sacar el guardamanos al empujarlo hacia adelante. El retén de cartuchos y el interruptor caerán solos, dejando solamente al eyector y el seguro dentro del cajón de mecanismos, fijados mediante tornillos. El muelle del depósito y su pistón pueden ser retirados al desatornillar el depósito del cajón de mecanismos (esto puede ser difícil en algunas escopetas Modelo 500 nuevas). Este nivel de desarmado básico es suficiente para permitir la limpieza de todas sus piezas.
El nombre Modelo 500 abarca una familia entera de escopetas de corredera diseñadas para emplear cartuchos "magnum" de 76 mm (3 pulgadas). El modelo estándar tiene un depósito de 5 cartuchos de 70 mm (2,75 pulgadas) o 4 cartuchos de 76 mm en el depósito y uno en la recámara. La Modelo 500 está disponible en calibre 12, 20 y .410, siendo la de calibre 12 la más popular y teniendo la mayor cantidad de características opcionales disponibles. Se ofertó durante un tiempo una escopeta calibre 16, pero su producción fue descontinuada.
Especificaciones:
Tipo Escopeta
Origen Estados Unidos
En servicio 1961 - al presente
Operadores Fuerzas Armadas de los Estados Unidos, diversas agencias policiales
Diseñada 1960
Fabricante O.F. Mossberg & Sons
Producida 1960 - al presente
Peso 3,3 kg (descargada)
Longitud varía según el modelo
Longitud del cañón 350 mm (14 pulgadas) a 762 mm (30 pulgadas)
Cartuchos del 12 – 20 - .410 - 12 (18,53 mm) – 20
Sistema de disparo de corredera
Alcance efectivo 40 m
Cargador depósito tubular, con capacidad de 5 u 8 cartuchos.

20. Escopeta en calibre .12 Gauge con cañones yuxtapuestos no identificada



21. Lanzacohetes AT4 M136
El AT4 es un arma portátil antitanque manufacturada en Suecia por Saab Bofors Dynamics (anteriormente Bofors Anti Armour Systems), en la OTAN substituye al M72 LAW. Saab ha logrado mucho éxito vendiendo los lanzagranadas AT-4, haciéndolo una de las armas anti-tanque más comunes en el mundo, esta arma se le da a la infantería para destruir o neutralizar vehículos blindados y fortificaciones (aunque normalmente no es suficiente para vencer a un moderno carro de combate). El arma y su proyectil son manufacturados como una sola pieza, es decir que el lanzagranadas es de un solo uso y desechado después así como el Panzerfaust alemán.
El AT-4 es un desarrollo del Pansarskott m/68 (60mm) y fue adoptado por el ejército sueco en los 60´s; así como el m/68, el AT-4 (fabricado en Zakrisdal, Karlstad, Suecia) fue un diseño de Förenade Fabriksverk.
Antes de ser adoptado por el ejército sueco, el AT-4 participó en una competencia por una nueva arma antitanque para el ejército estadounidense, el cual, impresionado con esta arma, decidió mejorarla rediseñando algunas piezas como la mira y la correa, después el ejército de E.U. adoptó este AT-4 como el lanzagranadas M136 antitanque. El ejército sueco reconoció las mejoras que le dieron al arma y adoptó esta versión estadounidense del AT-4 con el nombre de Pansarskott m/68 (Pskott m/68).
En los 90´s se hicieron pruebas con una versión del arma de 120 mm (el grosor del cañón de la mayoría de los tanques principales), con una ojiva capaz de penetrar la armadura frontal de cualquier tanque de asalto MBT ("Main Battle Tank"). Sin embargo, el proyecto fue cancelado debido a la disolución de la Unión Soviética y la reducción al presupuesto de la defensa.
El AT-4 CS es una variante del AT-4 especialmente diseñada para combate urbano, normalmente un AT-4 puede ser extremadamente peligroso en áreas con edificios y construcciones debido a la alta presión que se produce por el fogonazo, éste puede incluso rebotar contra una pared o cualquier objeto grande que este a 15 m o menos de la espalda del disparador, al hacer esto, el soldado puede resultar herido. Esta versión "CS" expulsa un líquido por detrás (agua salina) para contrarrestar parte del fogonazo y aunque es mucho más segura esta variante, ha habido casos de personas que son dañadas al disparar el AT-4 CS en espacios muy cerrados.
El AT-4 es propulsado por gases (generalmente en forma de flama) que son disparados por la parte de atrás del cañón y sirven para impulsar el proyectil fuera del arma (efecto venturi) con una inercia hacia adelante. La fuerza de reacción (hacia atrás) que se produce al hacer el disparo, no actúa sobre la granada como en la mayoría de la armas de fuego (pistolas o rifles), todo el empuje de los gases de ignición es expulsado por atrás y esto casi no produce el característico "culatazo". Además, como el lanzagranadas no tiene que soportar las altas presiones de los gases que se producen en las balas por ejemplo, puede ser diseñado para ser muy ligero. La desventaja de este mecanismo, es que al ser disparado, se produce un fogonazo muy fuerte hacia atrás que puede causar severas quemaduras y heridas por presión a alguien que esté detrás o al mismo usuario del arma, esto hace del lanzacohetes un arma difícil de usar en espacios confinados.
El problema del fogonazo ha sido eliminado con el AT-4 CS (Confined Spaces), esta nueva arma despliega agua salina por detrás cuando se dispara, la cual logra absorber el fogonazo y disminuir masivamente la presión de la onda de choque que se produce. Esta variante del AT-4 permite al soldado disparar a algún vehículo sin exponerse al fuego enemigo.
Para disparar, el usuario debe asegurarse de que no haya nadie a sus espaldas, en caso de estar cuerpo a tierra, debe poner sus piernas a un lado para evitar quemarse, debe quitar los dos dispositivos de seguro, amartillar y presionar el botón de disparo. Además, el AT-4 puede tener una mira de visión nocturna removible.
Esta arma requiere poco entrenamiento y es muy simple de usar, no obstante, es muy costosa y su entrenamiento con proyectiles reales se permite muy ocasionalmente. Para practicar, existen versiones del arma que disparan ojivas luminosas de 9 mm o de 20 mm.
Hay diversas ojivas para el AT-4, y ya que es un arma no reutilizable, los proyectiles ya vienen precargados.
- HEAT (High Explosive Anti Tank): Este tipo de ojiva es de corto alcance, poca zona destructiva y un poder de penetración de hasta 420 mm de blindaje.
- HEDP (High Explosive Dual Purpose): Este tipo de proyectil normalmente se usa en edificios y búnkers, puede ser disparado para detonar al impacto o después de algún tiempo.
- HP (High Penetration): Un proyectil con capacidad de penetrar de 500 a 600 mm de blindaje, también conocido como MAP (Maximum Armor Piercing) en inglés.

22. Granada de mano RGD-5

La granada de mano RGD-5 es una granada de fragmentación antipersonal Soviética post-Segunda Guerra Mundial. Se diseño desde la década de 1950 y se produjo desde 1954. Todavía está en servicio en muchos de los ex-estados satelite de la URSS. Además, esta granada ha sido suministrada a varios países extranjeros, por ejemplo, Irak y otras naciones árabes. Contiene una carga 110 gramos de TNT. El peso total de la granada con la espoleta equipada es de aproximadamente 310 gramos.
Normalmente, el RGD-5 utiliza la espoleta UZRGM de 3,2 a 4 segundos de retardo. La espoleta UZRGM es un tipo universal de espoleta Rusia, que también se utiliza en el RG-41, RG-42 y granadas F1. Las RGD-5 son a veces equipadas con la más moderna espoleta DVM-78, o variantes de la espoleta UZRGM con retrasos de entre cero (es decir, instantánea para su uso en trampas) y 13 segundos. Cuando una RGD-5 es arrojada, es posible escuchar un fuerte "pop", siendo este ruido procedente de la espoleta cuando se enciende y comienza a arder.
La granada tiene forma de huevo sin nervaduras externas, a excepción de una cresta lateral en la mitad de la granada. Sin embargo, en la superficie de esta granada hay unos pequeños hoyuelos en él. La pintura es generalmente verde o verde oliva. La distancia de lanzamiento de la granada se estima en 40-50 metros. El trazado de líneas de fragmentación interna genera aproximadamente 350 fragmentos al momento de la detonacion. Esta granada puede infligir lesiones (por ejemplo, heridas profundas) a 15 metros del lugar de la detonación. Las víctimas atrapados dentro de los 3 metros del radio de la detonación casi seguro que murieron o resultaron gravemente heridas.

23. Lanzacohete RPG Tipo 69
El Lanzacohetes RPG Tipo 69 de 85mm, fabricado por Norinco, es una copia china del famoso RPG-7 desarrollado por la ex-Unión Soviética. Introducido en la década de 1970, el RPG Tipo 69 es unas de las armas antitanque individual en servicio con el PLA. Nuevos tipos de proyectiles se han desarrollado en 1980s/90s para cumplir con los requisitos de los modernos campos de batalla. Estas proyectiles son versátiles y destructivos, pero tienen muchas fallas. Son relativamente inexactos y poseedores de una gran deflacción posterior que puede lesionar al operador o los transeúntes. Deben ser recargadas después de un solo uso.
El Tipo 69, al igual que su predecesor, el RPG-7, es uno de los más populares armas antitanques de la infantería. Es robusto, barato, fácil de manejar y eficaz. Desde Afganistán hasta Somalia, desde Chechenia a Angola, el arma es muy apreciada por los soldados de infantería y la guerrilla en todo el mundo. El origen de los RPG se remontan a la II GM, cuando apareció el Panzerfaust alemán, sobre su base los soviéticos han elaborado una serie de lanzacohetes de los cuales el mas exitoso es el RPG-7, que aparece empleado por el Ejército Rojo soviético en 1961. Desde entonces, el arma ha entrado en servicio en los ejércitos de más de 40 países, y se copia en muchos países.
China obtuvo el RPG-2 antitanque de 85mm en la decada de los 50s, y comenzó a construir su propia versión en 1957 bajo la denominación de Tipo 56. Sin embargo, el rápido desarrollo de la nueva generación de tanques de batalla (MBT) en el decenio de los 60s han planteado nuevas amenazas para el PLA, lo que fue demostrado en 1969, en el conflicto de la frontera chino-soviética. Debido a que el Tipo 56 fue incapaz de penetrar la armadura de la nueva generación, tales como los tanques soviéticos T-62, el EPL necesita desesperadamente una arma antitanque para sustituir el viejo Tipo 56.
La ingeniería inversa sobre el RPG-7 se inició en la década de los 60s, siendo designado Tipo 69, recibiendo su certificado de diseño en 1970. El arma entró en servicio en el PLA a mediados de los años 1970, y tomó parte en el 1979 conflicto fronterizo entre China y Vietnam dando apoyo de fuego a nivel pelotón. Su desempeño fue bien elogiado por las tropas. Además de ser empleado por el PLA, el Tipo 69 también ha sido exportado en grandes cantidades a muchos clientes extranjeros, incluidos los Mujahideen en Afganistán bajo la encubierta de cooperación entre China y la CIA en el decenio de 1980 contra la ex-Unión Soviética.
La producción del TPG Tipo 69 se detuvo a mediados de los años 80s, debido a que el arma se ha vuelto ineficaz en el actual campo de batalla, en donde esta siendo gradualmente sustituido por el lanzagranadas antitanque PF-89 de 80mm, el lanzagranadas automático de 35 mm y el lanzador doble de cohetes FHJ-84 de 62 mm.
También, es fabricada una versión mejorada del RPG llamada Tipo 69-I . Un pelotón de infantería del PLA tiene dos operadores con RPG 69, cada uno de ellos porta un RPG y tres proyectiles. Son asistidos por dos soldados, cada uno con tres cohetes. En total, un equipo tiene dos lanzacohetes y 12 proyectiles.
El lanzagranadas Tipo 69 se dispara desde el hombro, al lanzar se despliegan una serie de aletas estabilizadoras. El lanzador tiene una mira óptica diurna y nocturna infrarrojos (opcional) para proporcionar una mayor precisión de fuego. El Tipo 69 es un arma de bajo costo, fácil de usar. Es conocido como "la artillería de la infantería" o la "artillería de bolsillo".
El diseño de los lanzagranadas no ha cambiado significativamente desde que se introdujo hace casi treinta años, muchos nuevos tipos de granada rondas se han desarrollado a lo largo de los años para proporcionar una mayor capacidad, incluyendo:
-Tipo 69-I Alto explosivo de carga hueca anti-tanque (calor): Cohete estándar de carga hueca en el PLA durante los 8os. Su ojiva fue creada para perforar blindajes.
-Tipo 69-II de alto explosivo, anti-tanque (calor): Similar al anterior, pero preparado para perforar los blindajes equipados con protección antitanque.
-Tipo 69-III-Alto explosivos, antitanque (calor): Igual que el Tipo 69-II, mejoró su capacidad de perforación de blindajes.
-Tipo 84 -Alto explosivo, anti-tanque (calor): Fabricado en la década de 1980, proyectil de largo alcance que no afectado por los vientos laterales. Utilizable en lanzacohetes Tipo 69 y 69-I
-Proyectil antipersonal (HE): Creado para combatir contra las fuerzas atrincheradas. Luego de obtener el impacto sobre el terreno, este rebota a una altura de 2 m dispersando en la zona alrededor de 800 bolas de acero en un radio letal de 15 m .
-Explosivos de alto poder antitanque (HE/Incendiario): Se emplean para la lucha contra blindados y anti-minas. Tienen 1500 fragmentos prefabricados, que se dispersan en un radio de 20 metros de la detonación, el cohete aun conserva su capacidad anti-tanque.
-Proyectiles antipersonales e incendiarios (IES): Creado para ser usados en ciertos ambientes, como selvas y montañas, cuenta con 900 bolas de acero y 2.000 a 3.000 "pellets" incendiarias que se dispersan en un radio de 15 m de la detonación.
-Conjunto Granada y ojiva antitanque: Se estima que es utilizada desde la década de 1990, puede penetrar en los vehículos con blindaje reactivo EEI. Los vehículos ligeros y vehículos blindados AFVs puede ser destruido por este cohete.
-Granada de iluminación: Equipado con un pequeño paracaídas que la suspende en el aire durante su utilización, posee un alcance efectivo es de 600 metros con el anillo de frenado y de 1.500 metros sin él.
Especificaciones:
Tipo: Lanzacohetes antitanque y antipersonal
Origen: China
En servicio: desde 1970-1980
Diseñador: Norinco
Diseñado: en 1970
Fabricante: Norinco
Variantes: Tipo 69-I
Peso: 5,6 kg
Longitud: 910 mm
Operadores: 1 ó 2, dependiendo de la situación táctica
Calibre: 40 mm
Alcance efectivo: 200 m
Alcance máximo: 600 m
Mira: Guión metálico y mira óptica e infrarroja para visión nocturna
Bípode: Sí (El RPG 7 ruso, no lo posee).

Fuentes: Wikipedia.org, imfdb.org y blog Armas y Cine.

No hay comentarios:

Publicar un comentario
