Soldado Anónimo


Autor: Jorge Elías
Soldado Anónimo (Jarhead) es una película estadounidense estrenada en 2005 dirigida por Sam Mendes y protagonizada por Jake Gyllenhaal en el papel de Swofford. El título hace referencia a la forma coloquial con la que se denomina a los marines, "cabezabotes", debido a la apariencia otorgada por el corte de pelo militar típico de los marines.

Sinopsis:
Adaptación al cine del libro homónimo de Anthony Swofford, publicado a principios de 2003, donde relata sus experiencias como marine en la operación Tormenta del Desierto para liberar a Kuwait de la invasión de las tropas iraquíes de Sadam Hussein en 1991.
Anthony Swofford es un soldado de 20 años de edad enviado al desierto de Arabia Saudita, en la primera guerra del Golfo, para estar preparado a combatir en Kuwait tras su ocupación por Irak. Él vivió una guerra muy diferente a la que se describió en los periódicos y en los canales de la época. La película muestra la espera de los soldados que no han entrado directamente en el conflicto armado, y como lidian éstos con el aburrimiento, describiendo a unos soldados aterrorizados por estar en guerra pero también emocionados por matar a su primera víctima; muestra también a unos jóvenes como cualquier otros ávidos de sexo, con continuas trifulcas debido a la convivencia, bromas pesadas, y con los problemas derivados de su situación, como el encontrarse lejos de sus familias, o las relaciones a distancia con sus parejas.

Las siguientes armas han sido empleadas en este film:

1. Fusil Remington M40A1
El M40 es un fusil de francotirador de cerrojo empleado por el Cuerpo de Marines de los Estados Unidos. Tiene cuatro variantes - el M40, el M40A1, el M40A3 y el M40A5. El M40 fue introducido en 1966. El cambio al modelo A1 fue completado en la década de 1970, el A3 en 2000 y el A5 en 2009.
Cada M40 es construido a partir de un fusil Remington 700, que es modificado por la unidad USMC 2112 de la Base del Cuerpo de Marines de Quantico, empleando piezas suministradas por diversos proveedores. Se están construyendo nuevos fusiles M40A3, mientras que los A1 son actualizados al estándar A3 debido a que entran y salen del arsenal para mantenimiento y reparaciones. El M40A5 incorporará un cargador extraible y un cañón roscado para permitir el empleo de un silenciador u otro aparato que se acopla en la boca de este.
EL M40 original era una versión militar del Remington 700; era producido en serie y tenía una culata de madera maciza. El M40A1 y A3 pasaron a tener culatas de fibra de vidrio hechas por McMillan, así como nuevas miras telescópicas. La presión del gatillo en ambos modelos (M40A1 y A3) es ajustable de 1,36 a 2,26 kg.
Durante la Guerra de Vietnam, los Marines decidieron que necesitaban un fusil de francotirador estándar. Tras probar varias opciones, ellos encargaron 700 fusiles Remington 40x (versión para tiro al blanco/cacería de alimañas del fusil Remington 700), a los cuales denominaron M40.
La mayoría estaban equipados con una mira telescópica Redfield Accurange de 3-9 aumentos variables. Con el paso del tiempo salieron a relucir algunas debilidades, principalmente la deformación de la culata de madera maciza. A inicios de la década de 1970, los armeros de los Marines de la base de Quantico empezaron a reconstruir los M40 originales como M40A1. El proceso involucraba, entre otras mejoras, el reemplazo de las culatas de madera originales con culatas McMillan A1 de fibra de vidrio, al igual que el reemplazo de las miras telescópicas Redfield originales con miras telescópicas Unertl. El M40 fue originalmente diseñado por Jack Cuddy y Neill Goddard. La culata tenía anillas Wichita para la correa portafusil y una cantonera Pachmayr.
El desarrollo del M40A3 empezó en 1996, para ser finalmente mostrado al público en 2001. Desde entonces, el fusil ha tenido numerosos cambios mínimos. Aquí están listados la más reciente configuración y componentes empleados en el M40A3.
Acción: El M40 siempre estuvo basado en la probada Acción Corta del Remington 700 y no es diferente en el M40A3. Todas estas acciones emplean el cartucho 7,62 x 51 OTAN y son modificadas por los armeros de los Marines; el guardamonte es fabricado por la empresa DD Ross Company, aunque varios fusiles M40A3 tienen guardamontes Badger Ordnance. En 2007, los Marines empezaron a reemplazar los guardamontes DD Ross con los guardamontes con retén de cargador extraible fabricados por Badger Ordnance.
Cañón: El cañón es un Schneider pesado de competición, con una longitud de 610 mm (24 pulgadas) y ánima con 6 estrías.
Culata: Todos los fusiles M40A3 en servicio emplean la Culata Táctica A4, una culata de fibra de vidrio tipo benchrest de alta calidad, fabricada por McMillan Fiberglass Stocks y moldeada en color verde oliva. La acción está unida a esta mediante pilares de aluminio incrustados en ella, mientras que el cañón "flota" (solamente está unido al cajón de mecanismos), asegurando una precisión máxima. La longitud de la culata puede ajustarse mediante un sistema de extensores y tiene una carrillera ajustable tipo silla de montar fabricada por los Marines. Además, tiene seis puntos de anclaje, dos a cada lado adelante y atrás, así como uno adelante y otro atrás en su parte inferior. Un resalte para montar el bípode se encuentra situado bajo el guardamanos.
Correa portafusil: La correa portafusil Modelo 1907 que había sido empleada en los fusiles M40A3 fue reemplazada por la Quick Cuff Modelo Dos, fabricada por la empresa Tactical Intervention Specialists.
Bípode: Los fusiles M40A3 emplean un bípode pivotante Harris de 6–9" con un fijador KMW. El tornillo de montaje QD es reemplazado con un tornillo fabricado por Jon Tank, de Tanks Rifle Shop.
Mira telescópica diurna: Una mira telescópica Schmidt & Bender 50 Police Marksman II LP de 3-12 aumentos modificada y con retícula iluminada ha reemplazado a la mira telescópica Unertl MST-100 de 10 aumentos fijos, empleada anteriormente tanto en el M40A1 y el M40A3. Esta mira telescópica diurna está montada con soportes Badger Ordnance USMC M40A3 de 34 mm, que emplean un aro estándar en el soporte posterior y un aro MAX-50 más ancho en el soporte delantero. La cubierta del anillo delantero estándar es reemplazada con un soporte SPA-Defense B634 de 34 mm tipo cola de milano, como plataforma para montar la mira telescópica nocturna Simrad KN200. La mira telescópica y sus anillos están montados sobre un riel Picatinny DD Ross inclinado a 30 minutos de arco.
Especificaciones (M40A3):
Tipo: Fusil de francotirador
Origen: Estados Unidos
Estado: En servicio (1966 – presente)
Operador: Cuerpo de Marines de los Estados Unidos
Fabricante: Cuerpo de Marines de los Estados Unidos
Peso: M40A3: 7,5 kg
Longitud M40A3: 1124 mm
Longitud del cañón 610 mm (1:12 dextrógiro)
M40A3: Schneider Match Grade SS #7 (6 estrías y hendiduras)
Munición: 7,62 x 51 OTAN
Calibre: 7,62 mm
Sistema de disparo: cerrojo accionado manualmente
Alcance efectivo: 800 m
Cargador: depósito interno fijo, con capacidad para 5 proyectiles

2. Fusil M16A2
El fusil de asalto M16A2 de calibre 5.56mm es una mejora del fusil M16A. Arma de peso ligero, refrigerado por aire, accionado por gas, con capacidad para disparar en fuego automático, raga de tres o disparo simple empleando un selector. Tiene una mira posterior ajustable. La parte inferior del guardamonte se abre para facilitar el acceso a la cola del disparador cuando se emplea guantes de invierno
Las mejoras efectuadas en el M16A2 son:
-El M16A2 dispone de un barril más pesado y más rígido que el M16A1
-Un guardamanos nuevo diseño, que se construye a partir de dos mitades idénticas, y tiene un contorno alrededor de la cual es más resistente y proporciona un mejor agarre cuando se sujeta el fusil
-La culata y empuñadura de pistola de la M16A2 están hechos de una posición más firme de inyección de plástico moldeable, que proporciona una resistencia mucho.
-El M16A2 tiene una mira posterior mejorada que se puede ajustar fácilmente
-El diseño del receptor superior de la M16A2 fue modificado para desviar cartuchos expulsados, y excluye la posibilidad de expulsión de los cartuchos de golpear la cara de un tirador zurdo
-El M16A2 está equipado con un dispositivo de control de disparo que limita el número de disparos del modo automático a tres por disparo, lo que aumenta la precisión y reduce el gasto de municiones
-Tiene un compensador de boca, destinado a reducir y mejorar la posición de disparo y la precisión.
-Posee un cañón mas pesado y emplea el proyectil OTAN estándar SS 109 tipo (M855) lo qu le proporciona mayor alcance efectivo y penetración.

3. Lanzabengalas Cobray CM203
Cobray Co. construyó en la epoca de los 80s un lanza bengalas de 37mm de aspecto similar al lanzagranadas M203. No es un lanzador de granadas. Se emplea para disparar bengalas de socorro -de uso civil- , tiene ánima lisa y no puede aceptar las municiones de 40 mm. Sin embargo, ya se ve como un lanzagranadas M203 y es comúnmente confundido en las peliculas con esa arma. Fue construido para uso civil como un destello en lanzador montado habitualmente montado debajo de las variantes de los fusiles M16/AR-15s y otros. Se prefiere el uso de este, en la mayoría de las películas en las que debe aparecer un M203 genuino, ya que el mismo esta  considerado como un "dispositivo destructivo" y no puede ser empleado, situación que no sucede con el Cobray que no esta sujeto a las normas NFA.

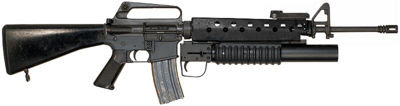

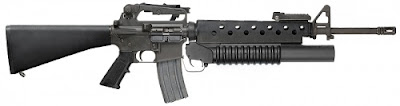

4. Lanzagranadas M203
M203 es la designación del Ejército de los Estados Unidos al lanzagranadas de 40 mm y disparo único que generalmente se acopla al fusil de asalto M16 o a la Carabina M4.
Especificaciones:
Peso: 1,36 kg (descargado)
Longitud: 380 mm
Longitud del cañón: 305 mm
Munición: granadas de 40x46 mm de diversos tipos (alto explosivo, antipersonal, fumígenas, incendiarias, inertes, etc.)
Calibre: 40 mm
Sistema de disparo: disparo individual
Cadencia de tiro: de 5 a 7 disparos/min
Alcance efectivo: 150 m
Máximo: 400 m
Cargador: sin cargador

5. Ametralladora FN M249 SAW
La M249 SAW (Squad Automatic Weapon en inglés) es una ametralladora ligera belga derivada de la FN Minimi, desarrollada para el Ejército de los Estados Unidos y fabricada por FNH USA.
Utiliza munición de 5,56 x 45 mm OTAN en cinta que pueden ser contenidas en una cargador de plástico tipo caja de 200 tiros, en cargador de tela , o en cargadores tipo M-16 de 30 tiros, enfriada por aire y con un sólo selector de disparo automático, cuenta con un bípode de fábrica y se puede utilizar un trípode. Se le puede cambiar rápido el cañón, esto se logra girando el mango en contra de las manecillas del reloj. Cuenta con una culata de plástico y mirillas de hierro ajustables.
La Minimi es fabricada por Fabrique Nationale en Bélgica, mientras la M249 es hecha por FNH USA, el subsidiario americano de FN. La M249 era la ganadora de una competición realizada por el ejército de los Estados Unidos a fines de los años 70 y a principio de los 80 para una nueva ametralladora ligera. La Minimi ha sido adoptada por muchos otros países desde entonces y miembros de la OTAN.
Especificaciones:
Tipo: ametralladora ligera
Origen: Bélgica y Estados Unidos
En servicio: 1982 - presente (FN Minimi)
Fabricante: FN Herstal y FN Manufacturing
Operadores: Ejército de Estados Unidos
Diseñada: 1974 (FN Minimi)
Producida: 1982 - presente (FN Minimi)
Peso: 6,88 kg (descargada) y 10,02 kg (cargada)
Longitud: 1.038 mm (SAW), 914 mm (culata extendida) y 766 mm (culata plegada) (PARA)
Longitud del cañón: 465 mm
Munición: 5,56x45mm OTAN
Calibre: 5,56 mm
Sistema de disparo: recarga accionada por gas con cerrojo abierto
Cadencia de tiro: 900 disparos/min
Velocidad del proyectil: 915 m/s
Alcance efectivo: 1.000 m
Cargador: de cinta de 100 o 200 proyectiles y cargador STANAG.

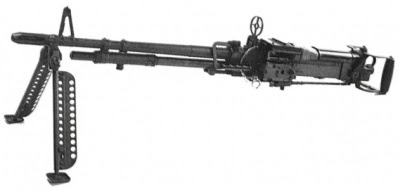

6. Ametralladora M60E3
La Versión M60E3 es una versión actualizada de la M60 de peso reducido, adoptada en la década de 1980.

7. Ametralladora M60 D

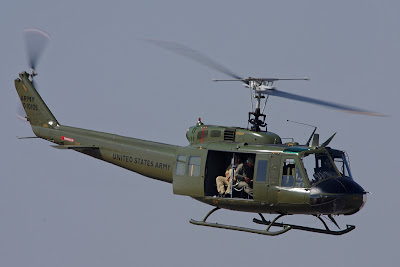

La ametralladora M-60C de 7.62mm es una versión para aviones y helicópteros de la ametralladora M-60D Normal de la OTAN pero con control electrónico, alimentación hidráulica, refrigerada por aire y alimentada por canana con una capacidad de fuego de 500-650 tiros por minuto. Se usa en los subsistemas de armamento M6 y M16 en el UH-1B "Huey".
La ametralladora M60D de 7.62mm es similar al M60C con una proporción de 550 tiros por minuto. La ametralladora M-60D se utiliza en los UH-1/2/3 y UH-60. Dependiendo en la aplicación específica la M-60D consiste en el arma, un soporte (M-21, M-23, o DAS), y uno de dos sistemas de almacenamiento de munición básicos. El primer sistema del almacenamiento consiste en una caja de metal que contiene munición y se monta al arma o en el soporte, el cajón contiene una cinta de 200 proyectiles. El segundo sistema de almacenamiento de munición es una caja de latón con 500 cartuchos y una guía flexible para los cartuchos en la base del soporte. Esta ametralladora aerotransportada tiene manijas dobles, mira circular del tipo aéreo y un sistema mejorado de alimentación de munición. Una bolsa de lona sobre el eyector de las vainas recogía los eslabones y las vainas arrojadas para prevenir que estos se crucen en el camino de las hojas del rotor o sean succionados por las tomas de aire de las turbinas. Las M60D se usan en el M23, XM29, M59, y el soporte Sagami en los UH - 1 "Huey", y el M144 en el UH - 60 Blackhawk o Halcón Negro- Posee una caja de almacenamiento con 550 proyectiles.

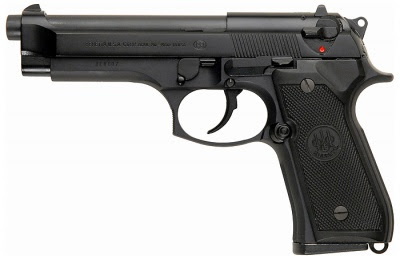

 8. Pistola Beretta 92FS
Las pistolas semiautomáticas Beretta Serie 92 son una familia perfecta de armas, muy fiable y muy popular lucha contra el crimen. Son pistolas que operan con retroceso corto, con retraso del sistema de bloqueo, que origina un tiempo de ciclo más rápido y ofrece excepcional precisión y fiabilidad. Posee un seguro de doble acción ambidextro. Es utilizada ampliamente en las comisarías de policía y las fuerzas militares de numerosos países, entre ellos EE.UU., Italia, Francia.
Especificaciones:
Tipo: Pistola semiautomática
Calibre: 9x19
Longitud del cañón: 125 mm
Longitud total: 217 mm
Capacidad: 15 proyectiles
Peso: 950 g

9. Mina M18A1 Claymore
La M18 Claymore es una mina antipersonal direccional usada por las Fuerzas Armadas de Estados Unidos desde la Guerra de Vietnam. La versión actual se llama M18A1 Claymore. La mina M18A1 Claymore es usada típicamente en uno de los tres modos de activación siguientes: controlado, no controlado o retardado.
- Modo controlado (detonación activada por control remoto).- Modo no controlado (detonación activada por el objetivo). El disparo no controlado es consumado cuando la mina es instalada de tal manera que el enemigo inconscientemente cause la activación de la mina. Las minas empleadas de esta manera deben ser colocadas como minas terrestres. Hay numerosos mecanismos que pueden causar la activación de la M18A1 en modo no controlado: el M142 Multipurpose Firing Device (Dispositivo de Disparo Multipropósito), el M5 Pressure Release Device (Dispositivo de Accionamiento por Presión), alambres trampa, golpeadores, sensores infrarrojos, sensores acústicos, sensores de vibración.
- Por último, en Modo retardado (detonación activada por cuenta atrás).

10. Granada de mano M67
La M67 es una granada de fragmentación utilizada por las fuerzas armadas de Estados Unidos y Canadá (donde se conoce como C13). La M67 reemplazó a la M61, que a su vez sustituyó a la Mk 2. La M67 puede ser arrojada a aproximadamente 30 metros por el soldado promedio. Tiene una mecha de 4,2 segundos que causa la detonación del explosivo que se encuentra dentro de la estructura metálica redondeada. El recubrimiento, al estallar la carga, se fragmenta en cientos de pedazos, produciendo heridas en un radio de 15 metros y causando fatalidades a 5 m o menos. Algunos fragmentos pueden volar hasta 230 metros.
Se deben tomar cuatro pasos para activar la granada:
-Primero, el operador adopta la posición de lanzamiento: los pies bien separados, sujetando la granada con las manos en la zona del abdomen.
-Segundo, remover el clip de seguridad (muchas tropas en zonas de combate lo remueven de antemano).
-Tercero, el operador pone el dedo índice de su mano inhábil en la anilla de la espoleta mientras que sostiene firmemente el cuerpo de la granada junto a la palanca con su mano hábil para que cuando arranque el pin, la palanca no se caiga automáticamente y no encienda la mecha. En este punto, si el pin es removido por accidente, puede volverse a colocar en su lugar, siempre que el operador tenga la palanca de seguridad sujeta.
-Cuarto, el usuario separa con fuerza la granada del pin, se asegura que la palanca esté todavía intacta y arroja la granada hacia el blanco. De ser tácticamente apropiado, el operador advierte con un grito a sus compañeros sobre el proyectil que acaba de lanzar. El usuario y sus camaradas deben luego cubrirse de la explosión.
Como medida de seguridad adicional, el pin de la granada está doblado, para que no sea removido accidentalmente. El usuario debe tirar con fuerza para que el pin se enderezca al salir. El pin es pequeño y está hecho de un metal relativamente blando, así que no es difícil retirarlo en el fragor del combate.
Cuando la granada es arrojada, la palanca de seguridad se desprende. Esta acción libera una aguja impulsada por un resorte, la cual impacta contra una cápsula de percusión, encendiendo la mecha. Luego de 4,2 segundos, ocurre la explosión.

 11. Lanzacohete M136 AT4
El AT4 (o AT-4) es un arma portátil antitanque manufacturada en Suecia por Saab Bofors Dynamics (anteriormente Bofors Anti Armour Systems), en la OTAN substituye al M72 LAW. Saab ha logrado mucho éxito vendiendo los lanzagranadas AT-4, haciéndolo una de las armas anti-tanque más comunes en el mundo, esta arma se le da a la infantería para destruir o neutralizar vehículos blindados y fortificaciones (aunque normalmente no es suficiente para vencer a un moderno carro de combate). El arma y su proyectil son manufacturados como una sola pieza, es decir que el lanzagranadas es de un solo uso y desechado después así como el Panzerfaust alemán.
El AT-4 es un desarrollo del Pansarskott m/68 (60mm) y fue adoptado por el ejército sueco en los 60´s; así como el m/68, el AT-4 (fabricado en Zakrisdal, Karlstad, Suecia) fue un diseño de Förenade Fabriksverk.
Antes de ser adoptado por el ejército sueco, el AT-4 participó en una competencia por una nueva arma antitanque para el ejército estadounidense, el cual, impresionado con esta arma, decidió mejorarla rediseñando algunas piezas como la mira y la correa, después el ejército de E.U. adoptó este AT-4 como el lanzagranadas M136 antitanque. El ejército sueco reconoció las mejoras que le dieron al arma y adoptó esta versión estadounidense del AT-4 con el nombre de Pansarskott m/68 (Pskott m/68).
En los 90´s se hicieron pruebas con una versión del arma de 120 mm (el grosor del cañón de la mayoría de los tanques principales), con una ojiva capaz de penetrar la armadura frontal de cualquier tanque de asalto MBT ("Main Battle Tank"). Sin embargo, el proyecto fue cancelado debido a la disolución de la Unión Soviética y la reducción al presupuesto de la defensa.
El AT-4 CS es una variante del AT-4 especialmente diseñada para combate urbano, normalmente un AT-4 puede ser extremadamente peligroso en áreas con edificios y construcciones debido a la alta presión que se produce por el fogonazo, éste puede incluso rebotar contra una pared o cualquier objeto grande que este a 15 m o menos de la espalda del disparador, al hacer esto, el soldado puede resultar herido. Esta versión "CS" expulsa un líquido por detrás (agua salina) para contrarrestar parte del fogonazo y aunque es mucho más segura esta variante, ha habido casos de personas que son dañadas al disparar el AT-4 CS en espacios muy cerrados.
El AT-4 es propulsado por gases (generalmente en forma de flama) que son disparados por la parte de atrás del cañón y sirven para impulsar el proyectil fuera del arma (efecto venturi) con una inercia hacia adelante. La fuerza de reacción (hacia atrás) que se produce al hacer el disparo, no actúa sobre la granada como en la mayoría de la armas de fuego (pistolas o rifles), todo el empuje de los gases de ignición es expulsado por atrás y esto casi no produce el característico "culatazo". Además, como el lanzagranadas no tiene que soportar las altas presiones de los gases que se producen en las balas por ejemplo, puede ser diseñado para ser muy ligero. La desventaja de este mecanismo, es que al ser disparado, se produce un fogonazo muy fuerte hacia atrás que puede causar severas quemaduras y heridas por presión a alguien que esté detrás o al mismo usuario del arma, esto hace del lanzacohetes un arma difícil de usar en espacios confinados.
El problema del fogonazo ha sido eliminado con el AT-4 CS (Confined Spaces), esta nueva arma despliega agua salina por detrás cuando se dispara, la cual logra absorber el fogonazo y disminuir masivamente la presión de la onda de choque que se produce. Esta variante del AT-4 permite al soldado disparar a algún vehículo sin exponerse al fuego enemigo.
Para disparar, el usuario debe asegurarse de que no haya nadie a sus espaldas, en caso de estar cuerpo a tierra, debe poner sus piernas a un lado para evitar quemarse, debe quitar los dos dispositivos de seguro, amartillar y presionar el botón de disparo. Además, el AT-4 puede tener una mira de visión nocturna removible.
Esta arma requiere poco entrenamiento y es muy simple de usar, no obstante, es muy costosa y su entrenamiento con proyectiles reales se permite muy ocasionalmente. Para practicar, existen versiones del arma que disparan ojivas luminosas de 9 mm o de 20 mm.
Hay diversas ojivas para el AT-4, y ya que es un arma no reutilizable, los proyectiles ya vienen precargados.
- HEAT (High Explosive Anti Tank): Este tipo de ojiva es de corto alcance, poca zona destructiva y un poder de penetración de hasta 420 mm de blindaje.
- HEDP (High Explosive Dual Purpose): Este tipo de proyectil normalmente se usa en edificios y búnkers, puede ser disparado para detonar al impacto o después de algún tiempo.
- HP (High Penetration): Un proyectil con capacidad de penetrar de 500 a 600 mm de blindaje, también conocido como MAP (Maximum Armor Piercing) en inglés.

12. Lanzagranadas automático Mk.19
El Mk 19 es un lanzagranadas automático de 40 mm con cargador de cinta que entró en servicio en el Ejército de los Estados Unidos durante la Guerra Fría, y que hizo su primera aparición en combate durante la Guerra de Vietnam. Hoy en día todavía continua en servicio.
Especificaciones:
Tipo: Calibre: 40 mm.
Origen: EE.UU
Fabricante: Saco Defense Industries
Largo: 109,47 centímetros
Pesos :
Arma: 32,92 kilogramos.
Trípode: 19,98 kilogramos.
Total: 62,43 kilogramos.
Velocidad Inicial: 240,69 metros por segundo.
Alcance Máximo: 2.200 metros (para blancos de área). 1.600 metros (para objetivos puntuales).
Velocidad de Tiro: Cíclico: 325-375 disparos por minuto; Rápido: 60 dpm - Sostenido: 40 dpm.

13. Ametralladora Browning M2HB
Es una ametralladora pesada diseñada a finales de la Primera Guerra Mundial por John Browning. Fue apodada Ma Deuce por las tropas estadounidenses o simplemente llamada "fifty-cal" en alusión a su calibre. El diseño tiene varias denominaciones específicas; la denominación oficial para el modelo de infantería es Ametralladora Browning, Cal..50, M2, Flexible. Es un arma efectiva contra soldados, vehículos y embarcaciones sin blindaje o ligeramente blindados, fortificaciones livianas y aviones en vuelo rasante.
La ametralladora Browning .50 ha sido usada extensivamente por los Estados Unidos como armamento para vehículos y aviones desde los años 20 hasta el día de hoy. Fue masivamente usada durante la Segunda Guerra Mundial, la Guerra de Corea, la Guerra de Vietnam, así como durante las operaciones en Iraq en 1990 (Guerra del Golfo) y 2003 (Invasión de Iraq de 2003). Es la principal ametralladora pesada de los países miembros de la OTAN y ha sido usada por varios países más. Aún sigue en servicio y su diseño es muy similar a la ametralladora Browning Modelo 1919.
Fue rápidamente adaptada como arma antiaérea, siendo también elegida como arma de apoyo a la infantería bajo la denominación de Modelo 1921. Este último fue utilizado durante los años 20 como arma anti-aérea y anti-tanque. En 1932, el diseño fue actualizado y se le denominó como M2, aunque cumpliendo las mismas misiones.
Así como en la M1921, la variante original para infantería de la M2 estaba equipada con una camisa de enfriamiento por agua. Finalmente esta ametralladora fue reemplazada por una variante sin camisa de enfriamiento, pero con un grueso cañón enfriado por aire (a pesar que estos se recalentaban demasiado rápido al usarse en tierra). La masa y la superficie del nuevo cañón compensaban de cierto modo la pérdida del enfriamiento por agua, al mismo tiempo que reducían el tamaño y peso del arma .
Debido al largo proceso de cambiar el cañón, se desarrolló un sistema mejorado conocido como QCB (siglas de Quick Change Barrel, que significa Cañón de Cambio Rápido). También se ha desarrollado una versión aligerada, la cual apenas pesa 27 kg.
La ametralladora M2 dispara el cartucho .50 BMG (12,7 x 99), que actualmente también es utilizado en fusiles de francotirador pesados y fusiles de largo alcance debido a su excelente precisión a gran distancia, performance balística, enorme poder de parada y letalidad. Es una ametralladora refrigerada por aire y alimentada por cinta que dispara a cerrojo cerrado, usando el principio del retroceso corto. En esta acción, el cerrojo y el cañón están acoplados y retroceden al disparar el arma. Luego de un corto trecho el cerrojo y el cañón se desacoplan, retrocediendo el primero. Esta acción abre el cerrojo y hace avanzar la cinta, preparando el arma para el próximo disparo, todo esto a una cadencia de 450-550 disparos por minuto (600-1200 en las ametralladoras aéreas M2/M3 de la Segunda Guerra Mundial; 300 en la M2 sincronizada con la hélice). Esta cadencia no suele alcanzarse en combate, ya que el fuego continuo a tal cadencia desgastaría el cañón con solamente unos cuantos miles de disparos, debiendo ser reemplazado. La cadencia de la M2 disparando a fuego continuo se sitúa a menos de 40 disparos por minuto.
La M2 tiene un alcance máximo de 7,4 kilómetros cuando usa munición del tipo Ball, con un alcance máximo efectivo de 1,8 kilómetros al ser disparada desde el trípode M3. En su rol de arma portátil terrestre, esta pesa 38 kilogramos y el trípode M3 ensamblado otros 20 kilogramos. En esta configuración, el gatillo "de mariposa" en forma de V se sitúa al extremo del arma, con una agarradera tipo "mango de pala" a cada lado del cajón de mecanismos y el retén del cerrojo al centro. Para disparar, se debe asir ambas agarraderas y apretar el gatillo con uno o ambos pulgares. Cuando el retén del cerrojo ha sido girado hacia abajo, el arma dispara en ráfagas. De otro modo, funciona en modo semiautomático. Para esto, se gira hacia arriba el retén del cerrojo. En ambas modalidades, la M2 se dispara de la forma indicada anteriormente. Al contrario de otras ametralladoras modernas, no tiene seguro. En modelos de producción reciente se han instalado gatillos convencionales dentro de las agarraderas, descartando los gatillos "de mariposa".
Ya que la M2 fue diseñada desde un principio para adaptarse a diversas configuraciones, puede ser alimentada tanto desde el lado izquierdo como el lado derecho. Esto se logra cambiando los sujeta-cinta, la bandeja de alimentación, los topes para cartuchos delanteros y traseros, e invirtiendo la palanca de carga. Esta conversión puede hacerse sin herramientas en menos de un minuto.
Entre los diversos tipos de cartuchos usados por esta ametralladora están el M2 Ball, para usarse contra soldados y blancos de material ligero, el trazador M1 y el M962 SLAPT. Este último, así como el cartucho M903 SLAP, puede atravesar más de 3/4 de pulgada de blindaje de alta dureza a 1500 metros. Esto se logra gracias a un penetrador de tungsteno con un diámetro de .30 pulgadas (7,62 mm). La bala del SLAPT tiene una carga trazadora en su base. El empleo de este cartucho fue aprobado en 1990.
Especificaciones:
Diseñada: en 1921
Producida: 1932 hasta el presente
Peso: 38 kg
Longitud: 1.650 mm
Longitud del cañón: 1.140 mm
Munición: 12,7 x 99
Calibre: .50 BMG (12,7 mm)
Sistema de disparo: recarga accionada por retroceso; retroceso corto
Cadencia de tiro: 450-600 dpm
Velocidad de la bala: 930 m/s
Alcance efectivo: 1.800 m
Cargador: Cinta de munición (en caja)

14. Carabina M4A1
La Carabina M4 es una familia de fusiles de asalto automáticos en versión carabina, derivados del M16, fabricados por la empresa Colt de Estados Unidos. Es el arma principal de infantería estándar del Ejército de los Estados Unidos, y suele ser utilizada por algunas unidades policiales de élite, como los SWAT. El M4A1 suele desempeñar un papel relevante en las distintas operaciones de combate, habiendo sido diseñado para el combate en espacios cerrados, tripulaciones de unidades móviles y aéreas, paracaidistas y operaciones militares especiales.
Se trata de una versión carabina del fusil de asalto M-16 de puntería menos precisa que utiliza munición 5,56 x 45 mm OTAN con un cargador de 30 proyectiles, es más maniobrable en combate a corta distancia al ser más compacto y ágil debido a su tamaño. En comparación, el cañón y guardamanos son más cortos y la culata es telescópica. Con ésta recogida mide 757 mm, 81 mm menos que el fusil M16A2. Cargado con munición pesa 3,1 kg. El M4 es el sucesor moderno del CAR-15 Comando que después fue oficialmente renombrada XM177E1. La versión M4A1 incorpora rieles Picatinny para adaptar todo tipo de accesorios, tales como miras telescópicas, mirillas de hierro, lanzagranadas, agarradera frontal vertical, sistema láser AN/PAQ-4, lámparas tácticas, iluminadores infrarrojos y miras de visión nocturna; con estos detalles queda mucho más claro que es más eficaz para tácticas especializadas y combate urbano. Comparte un 80% de piezas internas con el M16A2. M203 es la designación del Ejército de los Estados Unidos al lanzagranadas de 40 mm y disparo único que generalmente se acopla al fusil de asalto M16 o a la Carabina M4.
Especificaciones M-4:
Diseñada: 1994
Fabricante: Colt
Producida: 1994 - presente
Peso: 2,68 kg (descargada) y 3 kg (con cargador de 30 balas)
Longitud: 757 mm (con culata recogida) y 838 mm (con culata extendida)
Longitud del cañón: 368,3 mm
Munición: 5,56 x 45 mm OTAN
Calibre: 5,56 mm
Sistema de disparo: recarga accionada por gas, cerrojo rotativo
Cadencia de tiro 750-950 disparos/min
Alcance efectivo: 360 m
Cargador: STANAG estándar de 30 proyectiles.

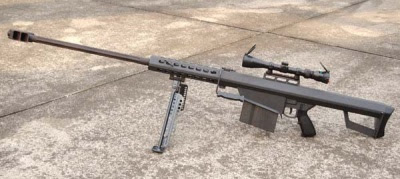

15. Fusil Barrett M82A1
El fusil M107 originalmente iba a ser un fusil de francotirador con cerrojo manual, siendo seleccionado por el Ejército estadounidense para una competición entre fusiles del mismo tipo. Finalmente, el Ejército estadounidense decidió que no necesitaba un arma semejante. El fusil seleccionado en las pruebas para ser el XM107 era el Barrett M95. Cuando el Ejército estadounidense decidió que no necesitaba aquellas armas, se dio cuenta que el presupuesto ya había sido fijado para la compra de "fusiles XM107". Así que para evitar problemas, se cambió la denominación del fusil M82 a M107 y se utilizó el dinero para comprar ese modelo de fusil. En el verano del 2005, el M82 finalmente sobrepasó la fase de pruebas del Ejército y fue aprobado para "distribución general", por lo cual fue adoptado como Fusil de Francotirador de Largo Alcance, Calibre .50, M107. El M107 emplea una mira telescópica Leupold Vari-X 4,5x14.
El Barrett M107 es un fusil de francotirador semiautomático, de calibre .50 (12,7 mm). Al igual que sus predecesores, se dice que este fusil tiene un retroceso manejable para un arma de su tamaño debido a que el cañón retrocede al interior del cajón de mecanismos con ayuda de grandes muelles luego de cada disparo. El peso del arma y el gran freno de boca también ayudan a reducir la fuerza del retroceso. Se le hicieron varios cambios al M82A1 para crear el M107, como un riel para accesorios alargado, una agarradera posterior y una entalladura para un soporte. Se le ha encargado recientemente a la Barrett desarrollar una versión ligera del M107 dentro del "Programa del Congreso para el Fusil de Francotirador Anti-Material", por lo cual ha planeado construir piezas importantes del arma, como el cajón de mecanismos y el freno de boca, con materiales más ligeros.
El Barrett M107, como los modelos previos de la serie M82, también es llamado Barrett "Cincuenta Ligero". Esta denominación ha suplantado en varios casos a las anteriores, siendo el M107 votado como uno de los 10 primeros inventos militares del Ejército estadounidense en el 2005.
En desarrollo comercial del "nuevo" M107, el M107CQ, ha sido específicamente diseñado para situaciones donde se necesita el poder de fuego de un fusil calibre .50, pero no puede emplearse un fusil de la serie M82/M107 a causa de su tamaño. El M107CQ es 9 pulgadas más corto (respecto al cañón) y 5 libras más ligero que el M107. Según su fabricante, el M107CQ puede emplearse desde helicópteros, lanchas de escolta, vehículos de reconocimiento táctico y para aumentar la potencia de fuego del soldado en combates urbanos a corta distancia.
El M82 es un fusil semiautomático accionado por retroceso corto. Cuando es disparado, el cañón retrocede una corta distancia (25 mm, casi una pulgada) con el cerrojo rotativo cerrando la recámara de este. Luego del corto recorrido, un pin del cerrojo entra en la guía curva del cajón de mecanismos y gira el cerrojo para abrirlo y desacoplarlo del cañón. Cuando el cerrojo se abre, el brazo acelerador lo lleva hacia atrás, transfiriendo parte de la energía del retroceso del cañón al cerrojo para obtener una acción fiable. Entonces el cañón termina su recorrido y el cerrojo continúa yendo hacia atrás, extrayendo y eyectando el casquillo del cartucho disparado. Al retornar a su posición original, el cerrojo empuja un nuevo cartucho del cargador y lo introduce en la recámara, para finalmente cerrarse sobre esta. El percutor es armado al momento que el cerrojo inicia su recorrido hacia adelante. Es alimentado por un gran cargador extraíble con capacidad de 10 cartuchos, aunque se desarrolló una escasa variante de 12 cartuchos para emplearlo en la Guerra del Golfo.
El cajón de mecanismos está formado por dos partes (superior e inferior) hechas con chapa de acero estampada y unida por pines con pasadores. El pesado cañón tiene estrías longitudinales talladas externamente para mejorar su enfriamiento y aligerarlo, así como un freno de boca grande y efectivo. En los primeros modelos, el freno de boca tenía una forma tubular; los fusiles M82 posteriores fueron equipados con frenos de boca de dos cámaras, de forma rectangular.
Los fusiles M82A1 son equipados con soportes para montar miras telescópicas y un alza mecánica de apoyo, en caso que la mira telescópica se rompa o falle (otro fusil con semejante característica es el Dragunov ruso). Los fusiles M82 del Ejército estadounidense son frecuentemente equipados con miras telescópicas Leupold Mark 4. Los fusiles M82A1M (M82A3 en la denominación de los Marines) tienen instalados largos rieles Picatinny para accesorios y emplean miras telescópicas US Optics. Cada fusil M82 viene equipado con una agarradera de transporte plegable y un bípode plegable (ambos pueden desmontarse en el M82A3). El M82A3 también tiene un soporte plegable bajo la culata. La culata tiene una cantonera de material suave, para reducir aún más la sensación del retroceso. Los fusiles M82A1 y M82A3 pueden montarse sobre los trípodes de infantería M3 o M122 (originalmente diseñados para ametralladoras) o a bordo de vehículos con ayuda del soporte flexible especial Barrett. Al M82A1 se le puede poner una correa portafusil, pero según los soldados que lo transportaron en combate, el M82 es demasiado incomodo de transportar con una correa portafusil debido a su longitud excesiva y gran peso. Es habitualmente transportado dentro de en un maletín o de una funda de lona.
El fusil Barrett M82 ha aparecido en un buen número de películas de acción (ej. Navy SEAL's, RoboCop, Miami Vice, Smokin' Aces, Shooter, Rambo, etc), muchas veces descrito con capacidades exageradas.
Especificaciones del M107:
Calibre: .50 BMG (12,7 x 99)
Longitud: 1,448 mm
Longitud del cañón: 737 mm
Peso (descargada): 12,9 kg
Capacidad del cargador: 12 proyectiles
Peso del cargador: 1,87 kg
Peso del proyectil: 600 g (400 g bala de latón macizo, 200 g de pólvora)
Velocidad del salida del proyectil: 853 m/s
Alcance máximo: 6812 m
Alcance máximo efectivo: 1.830 m.

16. Vehículo Humvee
El Humvee es un vehículo militar multipropósito que posee tracción en las cuatro ruedas. Ha suplantado en gran parte los papeles servidos antes por el M151 MUTT de 1/4 de tonelada; también los del M561, sus versiones ambulancia M718A1 y M792, el CUCV, y otros vehículos ligeros de los militares de los Estados Unidos. Los Humvee fueron denominados originalmente como Hummer, pero ese término fue reservado más adelante para un vehículo civil utilitario SUV basado en el Humvee.
Hay al menos 17 variantes del Humvee en servicio con las Fuerzas Armadas de los Estados Unidos. Están en servicio los transportes de carga/tropas, plataformas de armas automáticas, ambulancias, portadores del misil M220 TOW, motores de M119, pedestal del M-1097, etc. Es capaz de vadear 76 centímetros normalmente, o 1,5 metros con el kit instalado. El equipo opcional incluye un torno (capacidad de carga máxima 2700 kilogramos), y blindaje suplementario. Los portadores de armamento M1025 y M1043/M1044 proporcionan montaje y capacidades para el lanzagranadas MK19, la ametralladora pesada M2, la ametralladora M240G/B y la M249. El M1114 también ofrece un montaje similar de armas. No tiene ningún blindaje o protección contra amenazas.

17. Tanque M1 Abrams
El M1 Abrams es un carro de combate producido en Estados Unidos por General Dynamics. Es el principal medio blindado del Ejército de los Estados Unidos, del Cuerpo de Marines de Estados Unidos, y de los ejércitos de Egipto, Kuwait, Arabia Saudí y Australia. Recibe su nombre en homenaje al general Creighton Abrams, comandante en jefe de las tropas estadounidenses en Vietnam de 1968 a 1972, y Jefe de Estado Mayor del Ejército de los Estados Unidos de 1972 a 1974. Es un tanque bien armado, fuertemente blindado y muy maniobrable, diseñado para la guerra acorazada moderna.3 Las características más notables del M1 Abrams incluyen el uso de un motor basado en una potente turbina de gas, la adopción de un sofisticado blindaje compuesto, y un novedoso sistema de almacenaje de las municiones en compartimentos especiales que, en caso de explosión, redirigen la fuerza hacia el exterior, multiplicando las probabilidades de supervivencia de la tripulación. Es uno de los tanques más pesados actualmente en servicio.
Entró en servicio en 1979, reemplazando al M60 Patton y a los M48A5 y M48A6 Patton y conviviendo durante 10 años con el M60A3 mejorado, que había entrado en servicio en 1978. Desde entonces se han desplegado tres versiones principales: el M1, M1A1, y M1A2, que han ido incorporando armamento, protección y electrónica mejoradas. Junto con periódicas modernizaciones de los carros más antiguos, estas mejoras han permitido a este veterano vehículo permanecer en servicio en primera línea.
El primer intento de reemplazar a la serie M60 fue el frustrado MBT-70, desarrollado conjuntamente con Alemania Occidental. El M60 Patton era en sí mismo el resultado de la evolución gradual de una línea de diseño iniciada en el tanque de la Segunda Guerra Mundial M26 Pershing, con un perfil muy alto y un blindaje y armamento a la par de los diseños soviéticos contemporáneos. El MBT-70 era muy ambicioso, como muchos programas armamentísticos norteamericanos de la década de 1960. Tenía un sistema de misiles lanzables desde el cañón (al estilo de los MGM-51 Shillelagh empleados en el M551 Sheridan), suspensión hidroneumática, conductor alojado en la torre, y varias otras ideas que finalmente no funcionaron. La cancelación del proyecto abrió el camino al M1 Abrams, que no incluyó la mayor parte de las innovaciones problemáticas experimentadas en el MBT-70.
El XM1 Abrams fue un prototipo diseñado por Chrysler Defense (en 1979 la división de Sistemas Terrestres de General Dynamics compró la división de Defensa de Chrysler), y es producido actualmente por la empresa General Dynamics en Lima, Ohio, bajo la denominación general de M1. Entró en servicio en el ejército de los Estados Unidos en 1980, armado con el cañón de 105 mm Royal Ordnance L7.
En 1985 se presentó una versión mejorada del M1, el M1A1. Está dotado con el cañón de ánima lisa M256 de 120 mm, desarrollado por Rheinmetall AG de Alemania para el Leopard 2, blindaje mejorado, y un sistema de protección ABQ.
El M1A2 es una versión mejorada del M1A1 con un visor térmico y sistema de puntería independientes para el comandante, equipo de navegación posicional, bus de datos digital y unidad de interfaz de radio. El M1A2 SEP (System Enhancement Package) añadió mapas digitales, capacidad FBCB2, y un sistema de refrigeración mejorado para mantener la temperatura del compartimento de la tripulación tras la adición de múltiples sistemas computerizados.
Las mejoras posteriores incluyen blindaje de malla de uranio empobrecido para todas las variantes, una reconstrucción del sistema que actualiza todos los A1 (M1A1 AIM), un paquete de mejoras digitales para el A1 (M1A1D), un programa logístico para estandarizar componentes entre el Ejército y los Marines (M1A1HC), y una mejora electrónica para el A2 (M1A2 SEP).
Durante las operaciones Escudo del Desierto y Tormenta del Desierto, y para las misiones de mantenimiento de paz en Bosnia y Herzegovina, algunos M1A1s recibieron mejoras en el blindaje. El M1 puede ser equipado con diversos sistemas barreminas (de rastrillo o mayal). El chasis del M1 es la base para el vehículo de ingenieros de combate Grizzly y para el posapuentes pesado M104 Wolverine.
Se han producido más de 9.000 M1 Abrams en todas sus variantes, a un coste medio de entre US$2,35 y $4,30 millones la unidad (según la variante), hasta el año 2011 cuando debido a los recortes en el presupuesto de defensa debidos a la Crisis económica de 2008-2012, el congreso de los EE.UU decidió no hacer mas pedidos4 y actualizar únicamente la flota ya existente hasta 2017,5 pudiendo perder la base industrial si el programa no es reiniciado.
El Abrams está protegido por un tipo de blindaje compuesto de origen inglés con nombre en clave Chobham formado por múltiples capas superpuestas de acero, cerámica, compuestos plásticos y kevlar, dándole una protección equivalente a 1320-1620 milímetros contra proyectiles HEAT y unos 940-960 mm contra proyectiles de energía cinética KE. Puede ser equipado con blindaje reactivo, con faldones para las orugas si es necesario y con blindaje slat sobre la trasera del tanque y los depósitos de combustible trasero como protección contra misiles antitanque. El combustible y la munición se almacenan en compartimentos blindados con paneles de mínima resistencia para proyectar la explosión hacia fuera del carro en caso de impacto, protegiendo a la tripulación del riesgo de una explosión interna, pero con el problema de que dejaría al Abrams sin munición en una zona de fuego hostil. Cabe señalar que si el compartimento de la munición es alcanzado justo cuando el cargador está extrayendo un proyectil nuevo para cargar y disparar en el cañón, la explosión puede introducirse dentro de la torre por estar la compuerta de las municiones abierta. Si el depósito de combustible es alcanzado, la tripulación tiene que abandonar el tanque rápidamente porque arderá envuelto en llamas. Un forro de kevlar proporciona protección contra metralla. A principios de 1987 los tanques M1A1 fueron equipados con kits de blindaje mejorado, que incorporaba uranio empobrecido en su blindaje en el frente de la torre y el casco. El blindaje reforzado de esta forma ofrece una resistencia significativamente superior contra todo tipo de armas antitanque, pero a expensas de añadir un peso considerable al vehículo.
Los tanques estacionados en Alemania, la primera línea de defensa contra la Unión Soviética, fueron los primeros en incorporar ésta mejora. Los tanques estadounidenses que participaron en la operación Tormenta del Desierto recibieron un programa de emergencia para mejorar su protección con blindaje de uranio empobrecido justo antes del inicio de la campaña. La variante que participó en los combates fue el M1A1 HA (Heavy Armour, blindaje pesado). Los tanques M1A2 van dotados de blindaje de uranio empobrecido de serie, y todos los tanques M1A1 en servicio activo han sido reconvertidos a ese estándar, aumentando el peso de las 63 toneladas del M1A1 HA y a las 69 del M1A2 y M1A2 SEP. Se supone que la protección ofrecida por su blindaje es similar a la del Leopard 2 o similares.
El armamento principal del modelo original del M1 era el cañón M68A1 de 105 mm que disparaba una amplia variedad de municiones: perforante, HEAT, fósforo blanco, y un eficiente y letal proyectil antipersonal (flechette múltiple). Este cañón es una versión construida bajo licencia del cañón británico de ánima rayada Royal Ordnance L7.
Aunque como arma principal del carro de combate de ésta generación, es considerada como fiable y ampliamente usada tanto por países de la OTAN como del antiguo Bloque del Este, ya con el avance de los blindajes modernos se necesitaba un cañón capaz de destruir blancos a una distancia superior a los 3 km para enfrentarse a los nuevos carros de combate soviéticos, que en cuya construcción se usaban algunas de las mejoras tecnológicas más avanzadas aplicadas al blindaje. Para conseguir hacerlo más mortífero se necesitaba incrementar la fuerza cinética del impacto y la carga frontal de embestida del perforante, aparte del diámetro del proyectil. En cuanto a precisión y penetración el M68A1 está a la par con el M256A1 a distancias de hasta 3 km, pero por encima de esa distancia los proyectiles de 105 mm carecen de la energía cinética necesaria para superar la protección ofrecida por los blindajes modernos.
El armamento principal del M1A1 y del M1A2 es el cañón M256 de 120 mm y 44 calibres de longitud (44 veces su diámetro) de ánima lisa, diseñado por Rheinmetall AG de Alemania y fabricado bajo licencia en Estados Unidos por Watervliet Arsenal, Nueva York. Es una variante del cañón Rheinmetall L/44 de 120 mm que portan los Leopard 2 alemanes en todas sus versiones hasta el Leopard 2A5. El Leopard 2A6 lleva un cañón L55 de 120 mm y 55 calibres de longitud.
Dispara proyectiles M829A2 APFSDS, que fueron diseñados específicamente para enfrentarse a la amenaza de los T-90 o T-80U, dado el alto nivel de protección que a los mencionados tanques les proporcionaba su blindaje compuesto y el nuevo blindaje reactivo explosivo Kontakt-5. También puede disparar proyectiles de carga conformada HEAT como el M830, la última de cuyas versiones (M830A1) incorpora una sofisticada espoleta sensora electrónica multi-modo, y mayor capacidad de fragmentación, que puede ser usada con efectividad contra vehículos blindados, personal y aviones volando a baja cota. A diferencia de los tanques de construcción soviética contra los que se diseñó, el Abrams no usa un cargador automático, sino manual, ya que se considera que es más rápido y fiable, aunque dichos cargadores automáticos soviéticos han demostrado ser muy fiables y rápidos, incluso en situaciones de combate real.
El nuevo cartucho antipersonal M1028 de 120 mm del tipo canister contiene 1.098 bolas de acero de 10 mm que se dispersan desde la boca del cañón como si éste fuera una escopeta, con un alcance letal de unos 600 m. Aparte de la evidente utilidad en el combate contra infantería, puede usarse para derribar paredes y hacer agujeros del tamaño de un hombre en paredes de cemento armado hasta a 75 m de distancia.
Armamento Secundario
El tanque Abrams tiene 3 ametralladoras: Una ametralladora M2HB calibre.50 (12.7 mm) en una cúpula giratoria independiente para el comandante. En los modelos M1, M1IP y M1A1 HA esta arma está dispuesta en una montura motorizada que dispone de un periscopio de 3 aumentos, conocida como puesto de armas del jefe de carro que puede ser disparada desde dentro mientras el vehículo está cerrado. En los modelos M1A2 y M1A2SEP esta ametralladora está en un montaje flexible y el jefe de carro tiene que exponerse al fuego enemigo para disparar el arma manualmente. Con el futuro kit TUSK se podrá montar una ametralladora M2 o un lanzagranadas Mk 19 en la plataforma de armas remota CROWS (similar al puesto de armas remoto M151 usado en la familia de vehículos Stryker).
Una ametralladora M240 de calibre.30 (7,62 mm) frente a la escotilla del cargador. En la Segunda Guerra del Golfo algunos de estos montajes han sido equipados con escudos, así como con visores nocturnos para enfrentamientos en situaciones de baja visibilidad.
Una ametralladora M240 de calibre.30 (7,62 mm) en una montura coaxial. Esta ametralladora se dispara con el mismo sistema de control de tiro computarizado usado por el cañón principal
La torreta tiene dos lanzadores de granadas de humo de seis tubos (el M1A1 de los marines emplea una versión de ocho tubos), que permiten crear una espesa cortina de humo que bloquea la visión del enemigo y la imagen termal y que también pueden ser cargados con Chaff (contramedidas antirradar). El motor también incluye un generador de humo que puede ser puesto en marcha por el conductor a voluntad; funciona inyectando combustible en el colector de escape, creando una densa cortina de humo blanquecino que impide la visión, aunque no obstruye la visión térmica. El Abrams dispone de espacio en la torre para almacenar un fusil de asalto M16 o una carabina M4 en previsión de que la tripulación tenga que abandonar el tanque en condiciones potencialmente hostiles.
El Abrams está equipado con un sistema de control de fuego balístico computerizado que utiliza los datos recogidos por diversas fuentes, como los visores termales o el visor principal del artillero, los procesa y muestra uno de los tres componentes de la solución balística: ángulo, tipo de munición y distancia al blanco. Estos tres componentes se determinan usando un telémetro láser, un sensor anemométrico, tipo y temperatura de la munición, datos sobre la alineación del cañón, temperatura atmosférica, presión barométrica, sensor de boca de fuego y velocidad del blanco. El sistema de control de fuego usa esta información para proporcionar solución de fuego para el artillero. La solución balística generada asegura unas probabilidades de impacto superiores al 95% en distancias normales de combate.
Tanto el comandante como el artillero están capacitados para disparar el cañón. El jefe de carro dispone de controles que le dan prioridad sobre los del artillero (función override o toma de control). Además, el visor térmico independiente para el jefe de carro (CITV en inglés) del M1A2 puede ser usado para localizar blancos y delegarlos en el artillero mientras el comandante busca nuevos objetivos.
En caso de avería o inutilización del sistema de observación principal las armas principal y coaxial pueden ser apuntadas manualmente usando una mira telescópica preapuntada con el cañón principal conocida como visor auxiliar del artillero (Gunner's Auxiliary Sight en inglés). Dicho visor tiene dos retículas intercambiables: una para proyectiles HEAT (alto explosivo antitanque) y MPAT (versátil antitanque) y otra para proyectiles APFSDS (munición perforante subcalibrada estabilizada por aletas). En caso de fallo del sistema hidráulico o del sistema de control de fuego el giro de la torre y la elevación del cañón pueden ser realizados manualmente mediante manivelas.
La ametralladora M2 del comandante se apunta mediante un periscopio de tres aumentos incorporado al sistema de armas del jefe de carro, mientras que en el M1A2 se usa la propia mira de acero de la ametralladora o un sistema de puntería remoto como el CROWS, cuando se usa como parte del kit TUSK. La ametralladora M240 del cargador se apunta mediante las miras de la misma, lo que significa que el cargador tiene que exponerse al fuego enemigo, o con una mira termal montada sobre la ametralladora.
Planta motriz
Los M1 están equipados con una turbina de gas Honeywell AGT1500 de 1.500 caballos (1.119 kW) fabricada originalmente por AVCO Lyncoming y transmisión hidrocinética automática de seis velocidades (cuatro hacia adelante y dos hacia atrás) de la fábrica Allison, en su modelo X-1100-3B, que le proporciona una velocidad máxima de 72 km/h en carretera y 48 km/h campo a través. Si se le quita el regulador al motor se pueden alcanzar hasta los 100 km/h en carreteras buenas, sin embargo a velocidades superiores a los 72 km/h se pueden producir daños en el tren de rodaje (especialmente en las cadenas) y la tripulación puede resultar herida.
Las orugas del tanque son de 635 mm de ancho y tienen 4575 mm de longitud de superficie de apoyo. Las orugas originales T156 con almohadillas integradadas tenían el recorrido entre 1100 y 1300 kilómetros, que no cumplían con los requisitos iniciales (3200 km). Las orugas nuevas son T158 con almohadillas desmontables. Su recorrido garantizado es de 3360 km, aunque pesan 1360 kilos más.
El depósito de combustible se puede llenar con gasóleo, queroseno, gasolina de cualquier octanaje, combustible de aviación JP-4 o JP-8. El ejército de los EEUU usa combustible de aviación JP-8 para simplificar la logística. El Cuerpo Blindado Real australiano usa diésel por el mismo motivo y porque resulta más barato. En realidad cualquier combustible vaporizable es apto.
El sistema de propulsión de turbina de gas ha resultado ser fiable en las maniobras y en el combate, pero su gran consumo (14,8 litros/km, frente a los 7,2 del Leopard 2) supone un serio problema logístico. El chorro de aire caliente a alta velocidad y temperatura proyectado desde la parte trasera del Abrams hace difícil a la infantería utilizarlo para avanzar cubriéndose con él en combate urbano.
Comparada con los motores diésel para carros de combate de idéntica potencia la turbina es muy silenciosa y produce un sonido distintivo. Debido al buen rendimiento demostrado en otros tanques pesados se está considerando volver a equipar tanto al ABrams como a los futuros tanques estadounidenses con motorizaciones de tipo diésel, aunque se tendrá que tener en cuenta por otra parte que el pequeño tamaño, la sencillez, la relación peso/potencia y la facilidad de extracción y reposición del motor de turbina suponen notables ventajas sobre los mismos, aunque se ha demostrado hasta la saciedad que la fiabilidad de los motores diésel nunca podrá ser igualada por la complejidad de la manutención de las turbinas, ya que la mecánica diésel es universalmente conocida, aparte el uso de turbina de gas siempre ha sido una barrera importante en su comercialización como MBT, ya que muy pocos países pueden costear el elevado consumo de combustible de la AGT 1500 como planta motríz.
El Abrams puede ser aerotransportado. Un C-5 Galaxy es capaz de transportar dos unidades listas para el combate, y el C-17 Globemaster III una. Esa enorme limitación causó serios problemas logísticos para su despliegue durante la Guerra del Golfo, y la mayor parte de los 1.848 tanques que allí combatieron llegaron en barco.

18. Helicóptero Bell UH-1
El UH-1 Iroquois es un helicóptero militar utilitario, de tamaño medio y polivalente, desarrollado por el fabricante estadounidense Bell Helicopter Textron para las Fuerzas Armadas de los Estados Unidos. Fue el primer helicóptero propulsado con un motor turboeje que utilizaron las Fuerzas Armadas estadounidenses. Comenzó su desarrollo en el año 1955 a partir de las pruebas del Ejército de los Estados Unidos con un Bell Modelo 47 modificado.
Existen numerosas variantes de este helicóptero, entre las que destacan tres grupos distintos: los modelos de un único motor y cabina corta, los de un único motor y cabina larga, y los de dos motores; estos modelos fueron comercializados por Bell Helicopter Textron para su uso civil bajo la designación Bell 204, Bell 205 y Bell 212 respectivamente.
Este helicóptero se usó con fines militares por primera vez en el año 1959 y se puso en producción en 1962 bajo la designación UH-1 (Utility Helicopter-1) y el sobrenombre Iroquois (en honor al pueblo Iroqués), pero es ampliamente conocido como Huey y el modelo bimotor, UH-1N, como Twin Huey. Se trata de uno de los helicópteros de más éxito de la historia con más de 16.000 unidades producidas en total. Es famoso por su participación en la Guerra de Vietnam en la que fueron usados alrededor de 7.000 unidades. El Huey fue ampliamente exportado por todo el mundo y continúa en servicio en muchas fuerzas militares, entre ellas el Cuerpo de Marines de los Estados Unidos. La versión más moderna del Iroquois es el UH-1Y Venom.
Especificaciones:
Tripulación: de 1 a 4 (piloto, copiloto y dos artilleros)
Capacidad: Transporte de tropas: 14 soldados - Evacuación médica: 6 camillas.
Carga: 1.760 kg
Longitud: 17,4 m
Diámetro rotor principal: 14,6
Envergadura: 2,6 m
Altura: 4,4 m
Peso vacío: 2.365 kg
Peso cargado: 4.100 kg
Peso máximo al despegue: 4.310 kg
Planta motriz: 1× turboeje Lycoming T53-L-11.
Potencia: 820 kW (1.100 HP; 1.115 CV)
Hélices: rotor principal y rotor de cola ambos de 2 palas.
Velocidad máxima operativa (Vno): 217 km/h
Velocidad crucero (Vc): 201 km/h
Alcance: 510 km
Techo de servicio: 5.910 m
Régimen de ascenso: 8,9 m/s
Potencia/peso: 0,25 kW/kg (0,34 HP/kg)
Armamento: Ametralladoras: 2 × de 7,62 mm M60, Minigun GAU-17/A o Rheinmetall MG3.
Cohetes: 2 contenedores de 7 o 19 cohetes de 70 mm

19. Avión Boeing 747-200
La versión 747-200 recibió modificaciones que le incrementaron la potencia de sus motores proporcionándole mayor alcance que el 747-100. Fue equipado inicialmente con los Pratt & Whitney JT9D-7. El 747-200B podía volar mas de 9000 km con su capacidad completa, con un peso de 105 ton. Entro en servicio en 1972. La versión C era convertible que permitía el retiro de los asientos pasando a ser de carga. En los 747-100 y 747-200, una escalera de caracol comunicaba la cabina principal con la cabina superior.

20. Avión Fairchild C-123K Provider
El C-123 Provider («proveedor» en inglés) fue un avión de transporte militar de los Estados Unidos, diseñado por Chase Aircraft Company, y construido posteriormente por la Fairchild Aircraft, para uso exclusivo en primer término de la Fuerza Aérea de los Estados Unidos, para luego ser usado por la Guardia Costera de los Estados Unidos (quien fue su principal usuaria), la Reserva de la Fuerza Aérea, la Guardia Nacional Aérea, y por varias fuerzas aéreas principalmente del Sureste Asiático.
El C-123 Provider fue originalmente diseñado como un avión planeador de asalto para la Fuerza Aérea de los Estados Unidos (USAF) por Chase Aircraft como el XCG-20 (designación Chase MS-8 Avitruc) Dos variantes de motor para el XCG-20 se desarrollaron durante la década de 1950, para el XC-123 y XC-123A. La única diferencia entre los dos era el motor. El XC-123 utiliza dos motores Pratt & Whitney R-2800 radiales refrigerados por aire de pistón, y fue modificado por entonces como el XC-123A, con cuatro General Electric J47-GE-11 turborreactores, en dos gondolas bajo las alas. El avión fue bien visto para el transporte de tropas tácticas para su robustez y fiabilidad y capacidad de operar desde pistas cortas y semipreparadas, debido a que los turborreactores colgados abajo de las alas eran propensos a la ingestión de objetos extraños, y se decidió por la opción más convencional.

21. Avión Fairchild Republic A-10 Thunderbolt II
El Fairchild-Republic A-10 Thunderbolt II es un avión de ataque a tierra monoplaza, birreactor y de ala recta, desarrollado en Estados Unidos por la compañía Fairchild-Republic a principios de los años 1970. Fue diseñado a petición de la Fuerza Aérea de los Estados Unidos (USAF) para proporcionar apoyo aéreo cercano (CAS) a las tropas terrestres mediante el ataque a carros de combate, vehículos blindados y otros objetivos terrestres con una capacidad limitada de interdicción aérea. Es el primer avión de la USAF diseñado exclusivamente para misiones CAS.
El A-10 está diseñado en torno al GAU-8 Avenger, un potente cañón automático que forma el principal armamento del aparato. El casco del avión incorpora unos 540 kg de blindaje y su diseño está pensado para dar prioridad a la supervivencia del avión, con las medidas de protección necesarias para permitir a la aeronave permanecer en el aire incluso después de sufrir daños significativos.
Su sobrenombre oficial, Thunderbolt II (‘trueno’ en inglés), viene del Republic P-47 Thunderbolt dela Segunda Guerra Mundial, un cazabombardero que fue especialmente efectivo en la misión de apoyo aéreo cercano. Sin embargo, el A-10 es más conocido por su apodo Warthog o simplemente Hog. Como misión secundaria, proporciona control aéreo avanzado, guiando a otros aviones contra objetivos terrestres. Los A-10 usados principalmente en esa misión fueron designados OA-10.
Ha participado en operaciones de combate en la Guerra del Golfo, en los conflictos de Bosnia y Kosovo, en la Guerra de Afganistán y en la Guerra de Irak. Después de ser modernizado en varias ocasiones, está previsto que el A-10 no sea reemplazado por el nuevo F-35 Lightning II hasta el año 2028 o incluso después.
Especificaciones:
Tripulación: 1 piloto
Longitud: 16,26 m
Envergadura: 17,53 m
Altura: 4,47 m
Superficie alar: 47 m²
Perfil alar: NACA 6716 en raíz, NACA 6713 en punta
Peso vacío: 11.321 kg
Peso cargado: Estándar: 13.782 kg - En misión CAS: 21.361 kg - En misión contra blindados:19.083 kg
Peso máximo al despegue: 23.000 kg
Planta motriz: 2 turbofán General Electric TF34-GE-100A.
Empuje normal: 40,3 kN (4.112 kgf; 9.065 lbf) 0,36 de empuje cada uno.
Velocidad nunca excedida (Vne): 833 km/h (518 MPH; 450 kt) a 1.500 m con 18 bombas Mk 82
Velocidad máxima operativa (Vno): 706 km/h (439 MPH; 381 kt) a nivel del mar y descargado
Velocidad crucero (Vc): 560 km/h (348 MPH; 302 kt)
Velocidad de entrada en pérdida (Vs): 220 km/h (137 MPH; 119 kt)
Radio de acción: En misión CAS: 460 km con 1,88 h de merodeo monomotor a 1.500 m y 10 min de combate - En misión contra blindados: 467 km con incursión y huida a nivel del mar y 30 min de combate - Alcance en ferry: 4.150 km (2.241 nmi; 2.579 mi) con viento en contra de 90 km/h y 20 min de reserva
Techo de servicio: 13.716 m (45.000 ft)
Régimen de ascenso: 30,5 m/s (6.000 ft/min)
Carga alar: 482 kg/m²
Armamento:
Cañones: 1× cañón Gatling GAU-8 Avenger de 30 mm, con 1.174 proyectiles
Cañón GAU-8 Avenger
Puntos de anclaje: 11 (8× pilones subalares y otros 3× bajo el fuselaje) con una capacidad de 7.260 kg, para cargar una combinación de:
Bombas:
Bombas de propósito general de la serie Mark 80 (Mk 81, Mk 82, Mk 83, Mk 84)
Bombas incendiarias Mk 77
Bombas de racimo BLU-1, BLU-27/B Rockeye II, Mk20, BL-755 y CBU-52/58/71/87/89/97
Bombas guiadas por láser de la serie Paveway
Bombas inteligentes JDAM (convencionales) y WCMD (de racimo)
Cohetes:
4 × contenedores LAU-61 o LAU-68 (cada uno con 19× o 7× cohetes Hydra 70 respectivamente)
4 × contenedores LAU-5003 (cada uno con 19 × CRV7 de 70 mm)
6 × contenedores LAU-10 (cada uno con 4 × cohetes Zuni de 127 mm)
Misiles:
Misil AGM-65 Maverick.
2 × misiles aire-aire AIM-9 Sidewinder para defensa
8 × misiles aire-superficie AGM-65 Maverick
Otros:
Contenedor SUU-42A/A dispensador de señuelos chaff y bengalas
Contenedores de contramedidas electrónicas AN/ALQ-131 y AN/ALQ-184
Pods de designación de objetivos Lockheed Martin Sniper XR y LITENING (A-10C)
2 × tanques de combustible externos Sargent Fletcher de 600 galones para ampliar el alcance.
Aviónica: Pod rastreador láser AN/AAS-35(V) Pave Penny (montado en el lado derecho debajo de la carlinga) para ser usado con las bombas guiadas por láser Paveway.
HUD para vuelo técnico mejorado y apoyo aire-tierra.

Fuentes: Wikipedia.org, imfdb.org, imcdb.org y Blog Armas y Cine.

No hay comentarios:

Publicar un comentario
