Lagrimas de Sol

Autor: Jorge Elías
Lágrimas del sol (Tears of the Sun) es una película de guerra de 2003 dirigida por Antoine Fuqua. La película representa una misión de rescate de los SEALs de la Marina de EUA en medio de una guerra civil en el país del África, Nigeria. La estrella de cine Bruce Willis como el comandante del equipo SEAL enviado en el medio de este conflicto para rescatar a una ciudadana de EUA desempeñado por Monica Bellucci. Willis produjo la película a través de su compañía de producción Cheyenne Enterprises.

Argumento:
El teniente de las Fuerzas Especiales de los Navy Seal A.K. Waters (Bruce Willis) y su escuadrón de élite de especialistas tácticos son obligados a elegir entre el deber y la humanidad, entre seguir las órdenes ignorando el conflicto que los rodea, o encontrar el valor para seguir su criterio y proteger a un grupo de refugiados inocentes. Cuando el gobierno democrático de Nigeria es derrocado y el país cae en manos de un cruel dictador militar, Waters y su equipo son asignados a una misión de rutina para rescatar a la doctora Lena Kendricks (Monica Bellucci).
La doctora Kendricks, ciudadana estadounidense debido a su matrimonio, se dedica a atender a las víctimas de la guerra civil que se está produciendo, en una misión católica de un poblado lejano. Cuando llega Waters, la Doctora Kendricks se niega a marcharse a menos que él se comprometa a ayudar a trasladar a los lugareños a la frontera cercana, donde gozarán de asilo político. Si los abandonan, quedarán a merced del enorme ejército rebelde. Waters tiene órdenes estrictas de su oficial en jefe, el capitán Bill Rhodes (Tom Skerritt) de mantenerse al margen del conflicto. Pero cuando él y sus hombres comprueban la brutalidad de los rebeldes, acogen la causa de la doctora Kendricks y ponen sus propias vidas en peligro escoltando a los habitantes del poblado en una peligrosa marcha a través de la densa jungla hasta Camerún.

Las siguientes armas pueden verse en este film:

1. Carabina M4A1
La Carabina M4 es una familia de fusiles de asalto automáticos en versión carabina, derivados del M16, fabricados por la empresa Colt de Estados Unidos. Es el arma principal de infantería estándar del Ejército de los Estados Unidos, y suele ser utilizada por algunas unidades policiales de élite, como los SWAT. El M4A1 suele desempeñar un papel relevante en las distintas operaciones de combate, habiendo sido diseñado para el combate en espacios cerrados, tripulaciones de unidades móviles y aéreas, paracaidistas y operaciones militares especiales.
Se trata de una versión carabina del fusil de asalto M-16 de puntería menos precisa que utiliza munición 5,56 x 45 mm OTAN con un cargador de 30 proyectiles, es más maniobrable en combate a corta distancia al ser más compacto y ágil debido a su tamaño. En comparación, el cañón y guardamanos son más cortos y la culata es telescópica. Con ésta recogida mide 757 mm, 81 mm menos que el fusil M16A2. Cargado con munición pesa 3,1 kg. El M4 es el sucesor moderno del CAR-15 Comando que después fue oficialmente renombrada XM177E1. La versión M4A1 incorpora rieles Picatinny para adaptar todo tipo de accesorios, tales como miras telescópicas, mirillas de hierro, lanzagranadas, agarradera frontal vertical, sistema láser AN/PAQ-4, lámparas tácticas, iluminadores infrarrojos y miras de visión nocturna; con estos detalles queda mucho más claro que es más eficaz para tácticas especializadas y combate urbano. Comparte un 80% de piezas internas con el M16A2. M203 es la designación del Ejército de los Estados Unidos al lanzagranadas de 40 mm y disparo único que generalmente se acopla al fusil de asalto M16 o a la Carabina M4.
Especificaciones M-4:
Diseñada: 1994
Fabricante: ColtColt
Producida: 1994 - presente
Peso: 2,68 kg (descargada) y 3 kg (con cargador de 30 balas)
Longitud: 757 mm (con culata recogida) y 838 mm (con culata extendida)
Longitud del cañón: 368,3 mm
Munición: 5,56 x 45 mm OTAN
Calibre: 5,56 mm
Sistema de disparo: recarga accionada por gas, cerrojo rotativo
Cadencia de tiro 750-950 disparos/min
Alcance efectivo: 360 m
Cargador: STANAG estándar de 30 proyectiles.

2. Lanzagranadas M203
M203 es la designación del Ejército de los Estados Unidos al lanzagranadas de 40 mm y disparo único que generalmente se acopla al fusil de asalto M16 o a la Carabina M4.
Especificaciones:
Peso: 1,36 kg (descargado)
Longitud: 380 mm
Longitud del cañón: 305 mm
Munición: granadas de 40x46 mm de diversos tipos (alto explosivo, antipersonal, fumígenas, incendiarias, inertes, etc)
Calibre: 40 mm
Sistema de disparo: disparo individual
Cadencia de tiro: de 5 a 7 disparos/min
Alcance efectivo: 150 m
Máximo: 400 m
Cargador: sin cargador.

3. Fusil M16A2
El fusil de asalto M16A2 de calibre  5.56mm es una mejora del fusil M16A. Arma de peso ligero, refrigerado por aire, accionado por gas, con capacidad para disparar en fuego automático, raga de tres o disparo simple empleando un selector. Tiene una mira posterior ajustable. La parte inferior del guardamonte se abre para facilitar el acceso a la cola del disparador cuando se emplea guantes de invierno
Las mejoras efectuadas en el M16A2 son:
-El M16A2 dispone de un barril más pesado y más rígido que el M16A1
-Un guardamanos nuevo diseño, que se construye a partir de dos mitades idénticas, y tiene un contorno alrededor de la cual es más resistente y proporciona un mejor agarre cuando se sujeta el fusil
-La culata y empuñadura de pistola de la M16A2 están hechos de una posición más firme de inyección de plástico moldeable, que proporciona una resistencia mucho.
-El M16A2 tiene una mira posterior mejorada que se puede ajustar fácilmente
-El diseño del receptor superior de la M16A2 fue modificado para desviar cartuchos expulsados, y excluye la posibilidad de expulsión de los cartuchos de golpear la cara de un tirador zurdo
-El M16A2 está equipado con un dispositivo de control de disparo que limita el número de disparos del modo automático a tres por disparo, lo que aumenta la precisión y reduce el gasto de municiones
-Tiene un compensador de boca, destinado a reducir y mejorar la posición de disparo y la precisión.
-Posee un cañón mas pesado y emplea el proyectil OTAN estándar SS 109 tipo (M855) lo qu le proporciona mayor alcance efectivo y penetración.

4. Fusil M16A1
El M16 es el fusil de asalto estándar de los Estados Unidos, utilizado por primera vez en la Guerra de Vietnam sustituyendo al M14, rechazado en un principio por estar construido, en gran parte, de plástico y de aluminio. El M-16 es una versión militarizada de la AR-15, diseñada por Eugene Stoner. Al principio encontró varios obstáculos por parte de los generales y personal de la Agencia de Investigación de Proyectos Avanzados de Defensa o (DARPA siglas en inglés) ya que tenían preferencia por calibres pesados, además de que era la primera arma construida con materiales compuestos ( acero, aluminio y plástico).
El AR-15 espero 2 años para que finalmente lograra un soporte dentro de las fuerzas armadas; en una demostración el general Curtis LeMay ordeno 8,500 AR-15 para la defensa de bases aéreas del Comando Estratégico Aéreo, desafortunadamente el secretario de defensa Robert McNamara revoco el pedido. Esto no impidió que unidades de operaciones especiales y asesores americanos en Vietnam obtuvieran AR-15s.
Los primeros modelos sólo disponían de cargadores de 20 balas lo que suponía una desventaja frente a los AK-47 soviéticos y Tipo 56 chinos, y no funcionaban bien en condiciones de humedad. La forma del apagallamas dificultaba el movimiento en la selva, ya que éste se enganchaba en la vegetación; éstos son algunos de los problemas que tenía, pero a pesar de todo un soldado bien entrenado podía sacarle partido en combate.
En la actualidad los Estados Unidos utilizan el M16A2, muy similar al A1, pero con una serie de características que lo convierten en un arma mejorada, como el nuevo apaga-llamas, el guardamanos rugoso para una mayor sujeción por parte del tirador, etc. Otra novedad de la versión A2 es que puede disparar de dos maneras, semiautomático o bien en ráfagas cortas de tres disparos; esto es debido a la dificultad de muchos soldados para controlar las armas automáticas, ya que vacían los cargadores en pocos segundos.
Especificaciones:
Tipo: Fusil de asalto
Origen: EE.UU.
Diseñada: 1957
Fabricante: Colt
Producida: 1960 - presente
Cantidad: 8 millones (en diciembre de 2007)
Variantes: M16A1, M16A2 y M16A4
Peso: 3,9 kg
Longitud: 1.003 mm
Longitud del cañón: 508 mm
Munición: 5,56 x 45 mm OTAN
Calibre: 5,56 mm
Sistema de disparo: Recarga accionada por gas, cerrojo rotativo
Cadencia de tiro: 800-900 disparos/min, dependiendo del modelo
Velocidad del proyectil: 975 m/s (M16A1)930 m/s (M16A2) 1.067 m/s (M16A4)
Alcance efectivo: 550 m
Cargador: STANAG estándar de 20, 30 proyectiles

5. Fusil M25
El fusil para francotiradores M25 es un emprendimiento realizado para ser empleado por las Fuerzas Especiales del U.S. Army y los SEALs de la Marina. Originariamente fue desarrollado por el 10th Special Forces Group, basado en Fort Devens, Mass.,sobre la base del M-14 para satisfacer los requerimientos de las Fuerzas Especiales y SEALs SOCOM lo llamo Fusil ligero para francotirador o M-21.
Tiene el cañón del M-14, en una estructura de fibra de vidrio del McMillan y una mira telescópica de precisión táctica Bausch & Lomb 10×; algunas emplean miras fabricadas por Leupold & Stevens, incluyendo la Ultra Mark 4 M1, Ultra Mark 4 M3 y Vari X-III LR M3. Esta calibrado para usar el proyectil 7,62 x 51 mm, aceptando un supresor de ruido manufacturado por OPS. El M25 no reemplaza al sistema M24, solo fue construido como una necesidad  para la guerra del Golfo.

6. Fusil L1A1
El FN F1A1 (o FAL), siglas en francés de Fusil Automatique Léger (Fusil Automático Ligero) es un fusil de asalto calibre 7,62 x 51 OTAN, de carga y disparo automático, de fuego selectivo, diseñado por la industria de armamentos belga Fabrique Nationale de Herstal (FN) a fines de los años 40 y producido desde principios de los cincuenta hasta la actualidad.
Es uno de los fusiles de asalto más conocidos y utilizados del mundo, una verdadera leyenda de las armas de fuego. Se trata de un fusil que marcó la historia del siglo XX: fue adquirido y ampliamente usado por las fuerzas de más de 70 países, siendo producido en al menos 10 de ellos. Y aunque ahora parezca ser obsoleto, todavía se lo utiliza en muchos países y sirve como un arma que mide la eficacia de muchas de las nuevas. También es un popular fusil de uso civil.
Especificaciones:
Peso 4 a 4,45 kg
Longitud 1.090 mm
Longitud del cañón 533 mm
Munición 7,62 x 51 OTAN
Calibre 7,62 mm
Sistema de disparo Recarga accionada por gas, cerrojo oscilante
Cadencia de tiro 650-700 disparos/min
Alcance efectivo 500 mt
Cargador extraíble de 20 a 30 balas, recto.

7. Fusil AKM
El AKM (Avtomat Kalashnikova Modernizirovannyj), es un fusil de asalto creado como sucesor del AK-47 en 1959. Es el primer fusil de asalto que se utilizó ampliamente en el mundo. Es rentable y fiable, y es uno de los más baratos de fabricar, requiere un mantenimiento mínimo e infrecuente para funcionar correctamente, puede disparar aún mojado, oxidado o muy sucio, y tiene disparos potentes, aunque menos que el cartucho 7,62 x 51 mm de la OTAN, si bien también el retroceso es más controlable en modo automático.
Debido a sus características anteriores (y a que la ex-URSS lo distribuyó por una gran parte del mundo), es ampliamente utilizado en muchos países y ha sufrido muy pocas modificaciones. Este fusil tiene la fama de ser común entre terroristas y guerrilleros, porque les es fácil conseguirlo y tiene bajos costos. Entre originales, versiones, variantes y copias se han fabricado unos 60 millones de estos fusiles en todo el mundo y sigue siendo el más común con gran diferencia en el planeta.
En 1943 el ruso Mikhaíl T. Kalashnikov creó un fusil de asalto para utilizar el calibre 7,62 x 39 mm, pero su prototipo no fue elegido para servir al ejército ruso. Así que tuvo que rediseñarlo adquiriendo conocimientos del estudio de unos fusiles alemanes Stg-44 capturados en la guerra. En 1947 creó el AK-47 (Avtomat Kalashnikova 1947 goda, en ruso). Entra en servicio militar en 1949, pero su uso fue mantenido en secreto por la Unión Soviética hasta 1956, cuando empezaron distribuirlo a todas las tropas rusas.
En 1959 se fabrica una nueva versión del AK-47, el AKM (Avtomat Kalashnikova Modernizirovannyj). Éste, a diferencia de su antecesor está hecho con partes más delgadas, algunas de metal estampado y otras de madera laminada, y usa cargadores de aluminio y plástico para abaratar y acelerar su producción. El AKM es un kilogramo más ligero que el AK-47.
Especificación:
Diseñada: 1959
Fabricante: Izhevsk Mechanical Works
Producida: 1959 – presente
Cantidad: aprox. 100 millones
Variantes: AKM, AKMS
Peso: 3,14 kg
Longitud: 870 mm
Longitud del cañón: 415 mm
Munición: 7,62 x 39 mm
Calibre: 7,62 mm
Sistema de disparo Recarga accionada por gas, cerrojo rotativo
Cadencia de tiro: 600 dpm
Alcance efectivo: 400 metros
Cargador: 30 proyectiles.

8. Fusil Norinco Tipo 56
El Tipo 56 es un fusil de asalto hecho en China desde 1956. Es la versión china del AK-47 ruso, del cual se distingue por tener una bayoneta plegable incorporada. Sus cargadores de aluminio y plástico pueden encajar tanto en el AK como en el Rk 62 finlandés.
Durante el período posterior a la II GM, la República Popular China recientemente establecida era un “amigo cercano” de la Unión Soviética, así que era natural que el país mucho menos avanzado adoptara las armas de un aliado más avanzado. En 1956, el ejército chino adoptó dos diseños militares soviéticos, los cuales llevan el mismo nombre Tipo 56 y disparan el cartucho soviético 7,62 x 39 mm. Uno era la carabina semiautomática Simonov SKS y el otro era el fusil de asalto Kalashnikov AK-47. Ambas armas fueron hechas en grandes cantidades y utilizadas por el Ejército Popular de Liberación EPL, de China, así como exportadas a diversos países.
El Tipo 56 original era una copia casi exacta del AK-47 soviético, con su receptor molido. Después los diseñadores chinos le cambiaron al AKM su receptor estampado, bajo la misma designación de Tipo 56. Las únicas diferencias notables eran las marcas en idioma chino en vez de ruso y la bayoneta puntiaguda plegable incorporada, que substituyó a la bayoneta desmontable original de origen soviético.
Durante los inicios de los años 1980, el EPL adoptó un fusil de asalto nuevo de origen doméstico, conocido como Tipo 81, que reemplazó gradualmente a los fusiles del Tipo 56 en servicio. El Tipo 56 todavía se sigue fabricando por las fábricas chinas estatales en una variedad de versiones para la exportación. La corporación NORINCO también vende las versiones “civiles” de los fusiles Tipo 56, semiautomáticas solamente y en varios calibres, incluyendo el 7,62 x 39 mm M43 y 5,56 x 45 mm/223 mm Remington.
El Tipo 56 es un arma a gas, de cierre rotatorio y fuego selectivo. El receptor se trabaja a máquina haciéndolo de acero laminado en las primeras versiones, las dos cerraduras arrastradas del perno en las paredes del receptor. Los últimos modelos, sin embargo, fueron hechos con los receptores estampados de acero, pero conservaron la misma designación. Los cargadores del AK encajan en el Tipo 56 y viceversa.
El Tipo 56 tiene controles del AK-47 con una manija de carga de intercambio y una palanca de selector masiva de seguridad/del fuego en el lado derecho del receptor. El pistolete, la culata y el guardamanos son de madera, y también está disponible una versión compacta con una culata plegable hacia abajo (la designación es el Tipo 56-1). Alternativamente, una versión con la culata plegable hacia el lado derecho se conoce como Tipo 56-2, similar a las que tiene el IMI Galil israelí, el Rk 62 finlandés y el FN FAL belga. La única diferencia visible del AK-47 es una bayoneta permanentemente unida del punto, que dobla debajo del cañón cuando es parada. Algunas fuentes dijeron que la calidad de esas armas era peor que la original soviética. Por lo menos un cierto número de rifles Tipo 56 careció de la galvanoplastia de cromo en el área del sistema del cañón y del gas, y era así mucho menos resistente a la corrosión.
Modelos:
Tipo 56, con culata fija de madera y bayoneta.
Tipo 56-1, de culata plegable hacia abajo, pistolete recto y bayoneta.
Tipo 56-1, de culata plegable, pistolete curvo y sin bayoneta.
Tipo 56-2, de culata plegable hacia la derecha, pistolete curvo y sin bayoneta.
Tipo 56-1S, de calibre 5,56 x 45 mm y culata plegable (versión “civil” para la exportación).
Tipo 56C (compacto), con culata plegable hacia la derecha y el cargador de 20 balas.
Especificaciones:
Tipo: Fusil de asalto
Origen: China
En servicio: desde 1956

Diseñado: 1956
Fabricante: Norinco
Producida 1956 – presente
Cantidad: + 50 millones
Variantes: Tipo 56-1, Tipo 56-2
Peso: 3,8 kg
Longitud: 874 mm
Longitud del cañón: 414 mm
Munición: 7,62 x 39 mm
Calibre: 7,62 mm
Sistema de disparo: Recarga accionada por gas, cierre rotatorio
Cadencia de tiro: 650 balas por minuto
Alcance efectivo: 400 metros
Cargador: 30 proyectiles.

9. Carabina AKMSU
Variante del fusil AKM con culata rebatible y cañón acortado (lo que lo transforma en carabina).

10. Fusil SKS
La SKS es una carabina semiautomática, diseñada en 1945 por el Ruso Sergei Gavrilovich Simonov. En ruso su nombre es Samozaryadnyi Karabin sistemi Simonova  o "carabina semiautomática, sistema de Simonov, 1945). También se le conoce como SKS 45. Originalmente, la SKS y el AK-47 iban a reemplazar al fusil de cerrojo Mosin-Nagant, que había estado en servicio dentro del ejército ruso desde 1891. Con el aumento de la producción del AK-47, la SKS sale del servicio militar ruso, aunque todavía se usa para ceremonias militares. La SKS fue exportada y producida en varios países del Bloque del Este, y también a China, donde es llamada "Tipo 56" (y, en una forma modificada, "Tipo 68"). Actualmente es un arma para civiles muy popular en muchos países.
La carabina fue diseñada para usar munición 7,62 x 39 M1943, un cartucho de poder intermedio que después se usó en los fusiles del tipo AK.
La SKS usa un diseño convencional para una carabina, con culata de madera y sin pistolete. Muchas versiones tienen una bayoneta integrada que se pivota para fijarse, y algunas tienen bocachas lanzagranadas. Al igual que la Carabina M1 estadounidense, la SKS es más corta y menos poderosa que los fusiles semiautomáticos que vinieron antes - por ejemplo, el SVT-40 soviético, el Gewehr 43 y el M1 Garand estadounidense. Algunos dicen que la SKS es un fusil de asalto - al contrario, no lo es porque le faltan varios detalles que tienen los fusiles de asalto verdaderos (aunque hay versiones modernas más parecidas a un fusil de asalto). No tiene capacidad de seleccionar el tipo de tiro (no puede disparar ráfagas) y el diseño original no tiene cargador extraíble. El cargador, que es fijo, tiene capacidad para 10 balas y se recarga con un peine o introduciendo las balas de manera individual. Se puede quitar los cartuchos del cargador presionando un pestillo delante del guardamonte. Esto abre el cargador por debajo y deja caer los cartuchos.
La SKS estándar es semiautomática y tiene un cargador interno con capacidad de 10 cartuchos. Se recarga con cartuchos individuales o usando un peine. Tiene operación mediante gases, un extractor con muelle y un pistón que funciona por presión del gas. Algunas versiones de la SKS han sido modificadas, con éxito limitado, para poder usar los cargadores extraíbles del AK-47. Norinco había fabricado las variantes SKS-M, SKS-D, y MC-5D que fueron diseñadas y hechas para poder usar cargadores AKM sin problemas (aunque la culata necesita modificaciones para poder usar cargadores de tambor).
Mientras que los primeros modelos rusos tenían percutores con muelle, la gran mayoría de las SKS tienen un percutor sin muelle. A causa de este diseño, hay que tener cuidado y limpiar esta área del arma (y aún más después de estar guardada largo tiempo) para asegurarse que la punta del percutor no quede fuera del cerrojo. Si se queda afuera, puede causar un "slamfire" haciendo que dispare sin control, hasta que esté vacío el cargador. Esto es menos probable al utilizar municiones militares, que tienen un fulminante más duro y fueron las que originalmente usaba la SKS. Como cualquier fusil, el dueño debe cuidar a su arma. Para los aficionados, los "slamfires" tienen más probabilidad de pasar si queda grasa en el cerrojo y el percutor. El percutor debe estar seco, y debe hacer ruido al accionar el cerrojo. La SKS no requiere lubricación, pero si hay que usarla, debe ser una lubricación muy ligera. El percutor puede ser modificado para usar un muelle como los primeros modelos rusos al capricho del dueño.
La mayoría de las versiones (siendo una versión yugoslava la excepción más importante) tienen el ánima del cañón cromada para poder resistir las altas temperaturas y para protegerlo de la corrosión. Usar cañones cromados es muy común en los fusiles militares, aunque puede interferir con la puntería. Los modelos yugoslavos no tienen cromado porque Yugoslavia no tiene cromo. Todos los modelos de la SKS usados por algún ejército llevan una bayoneta plegable bajo del cañón que se abre y cierra con una bisagra y un muelle. Se puede montar y desmontar sin herramientas. La carabina tiene un equipo de limpieza en la culata y lleva la baqueta entre el cañón y la bayoneta (la bayoneta hace presión en la baqueta, y si la carabina va sin bayoneta la baqueta puede caer de su posición). Como muchas armas soviéticas, la SKS es muy dura, resistente, fácil de construir, usar y limpiar, pero no posee precisión a grandes distancias. La SKS tiene un cañón un poco más largo que el del AK-47, aprovechando de manera más eficiente los gases de la deflagración de la pólvora y otorgando al proyectil una mayor velocidad. En resumen, la SKS es un arma de diseño sencillo, resistente y fiable.
Para algunos, el alza de la SKS es demasiado chica para la puntería, aun con luz fuerte. Es muy fácil y popular cambiarla por un alza barata más útil. Otra modificación popular y aún más barata es pintar el punto de mira. Para otros, la culata es demasiado corta, aunque ésta también se puede cambiar por otra culata de cualquier material.
Durante la primera parte de la II GM, se vio que los fusiles existentes, como el Mosin-Nagant, eran demasiado pesados, largos, y usaban cartuchos más poderosos que lo necesario. Estos cartuchos tenían un alcance de hasta 2 km, aunque la mayoría de combates ocurrían entre 100 m y 300 m. Tanto la Unión Soviética como Alemania se dieron cuenta de esto y diseñaron cartuchos nuevos de poder intermedio. Como resultado, los alemanes produjeron el Maschinenkarabiner, o carabina automática, que se convirtió en el Sturmgewehr 44, o fusil de asalto.
En 1949, la SKS fue adoptada por el Ejército Rojo, producida en la fábrica Tula hasta 1955 y la fábrica Izhevsk hasta 1954. Mientras tanto, la producción del AK-47 creció a tal punto que la SKS pasó a ser un arma para las tropas de retaguardia. Siguió así hasta los años 80 o 90. Actualmente, la SKS se usa principalmente para ceremonias, y muy poco por las milicias.
Aunque la SKS solo fue utilizada por el Ejército Rojo por unos dos años, tuvo un papel importante en Corea y Vietnam, además de otras "guerras sucias". Muchos países dejaron de usar la SKS durante los años 60 y 70, aunque la policía y el ejército chino continuaron usándolo durante los años 90, y aun hoy hay variantes de uso ceremonial en desfiles. Muchas SKS se destruyeron en los 90, aunque existen fotografías y relatos de SKS usadas en Bosnia.
Especificaciones:
Tipo: Carabina semiautomática
Origen:  Unión Soviética
Historia de servicio
En servicio: 1945 –
Diseñada: 1945
Fabricante: Arsenal de Tula, Arsenal de Izhevsk
Producida: 1945 –
Peso 3,85 kg
Longitud: 1.021 mm
Longitud del cañón: 521 mm
Munición: 7,62 x 39 mm
Calibre: 7,62 mm
Sistema de disparo: recarga accionada por gas, cerrojo oscilante
Alcance efectivo: 400 m
Cargador fijo: cargado con peine de 10 balas o individualmente

11. Fusil Karabiner 98k
El Karabiner 98 Kurz, abreviado Kar 98k o K98k, es un fusil de repetición manual desarrollado por el fabricante alemán Mauser. Usa munición 7,92 x 57 y fue adoptado como fusil estándar de infantería en 1935 para la Wehrmacht, que lo utilizó de forma masiva durante la II GM. Jugó un papel fundamental en la Segunda Guerra Mundial a pesar de estar algo anticuado. Aunque era un fusil con mecanismo de cerrojo y un depósito de 5 cartuchos, mientras que el Ejército Estadounidense utilizaba el fusil semiautomático M1 Garand de 8 cartuchos, igualmente dio batalla en el teatro europeo y africano.
A finales de los 30, Hitler había llamado a licitación a las distintas fábricas de armas para desarrollar un nuevo fusil, más acorde con el tipo de guerra "relámpago" que se llevaría a cabo. Por tanto se necesitaba un arma más corta y liviana que el Mauser 98 con el que Alemania luchó en la I GM. Se presentaron dos proyectos de las firmas Mauser y Sauer, pero al fin se optó por el Mauser Karabiner 98k. A partir de 1940 se convirtió en el arma reglamentaria de la Wehrmacht y para 1945 se habían construido cerca de 14 millones de unidades. La cadencia de tiro de este fusil es de unos 10-13 disparos por minuto.
Especificaciones:
Tipo: Fusil de cerrojo
Origen: Alemania
Estado: En servicio 1935 – presente
Diseñada: 1935
Fabricante: Mauser
Producida: 1935 – 1945
Cantidad: 14 millones aprox.
Peso: entre 3,7 y 4,1 kg
Longitud: 1110 mm
Longitud del cañón: 600 mm
Munición: 7,92 x 57
Calibre: 7,92 mm
Sistema de disparo: cerrojo accionado manualmente
Alcance efectivo: 600 m - Aprox. 1400 m con mira telescópica
Cargador interno fijo: alimentado con un peine con 5 proyectiles

12. Ametralladora M249 SAW
La M249 SAW (Squad Automatic Weapon en inglés) es una ametralladora ligera belga derivada de la FN Minimi, desarrollada para el Ejército de los Estados Unidos y fabricada por FNH USA.
Utiliza munición de 5,56 x 45 mm OTAN en cinta que pueden ser contenidas en una cargador de plástico tipo caja de 200 tiros, en cargador de tela , o en cargadores tipo M-16 de 30 tiros, enfriada por aire y con un sólo selector de disparo automático, cuenta con un bípode de fábrica y se puede utilizar un trípode. Se le puede cambiar rápido el cañón, esto se logra girando el mango en contra de las manecillas del reloj. Cuenta con una culata de plástico y mirillas de hierro ajustables.
La Minimi es fabricada por Fabrique Nationale en Bélgica, mientras la M249 es hecha por FNH USA, el subsidiario americano de FN. La M249 era la ganadora de una competición realizada por el ejército de los Estados Unidos a fines de los años 70 y a principio de los 80 para una nueva ametralladora ligera. La Minimi ha sido adoptada por muchos otros países desde entonces, sobre todo entre miembros de la OTAN.
Especificaciones:
Tipo: ametralladora ligera
Origen: Bélgica y Estados Unidos
En servicio: 1982 - presente (FN Minimi)
Fabricante: FN Herstal y FN Manufacturing
Operadores: Ejército de Estados Unidos
Diseñada: 1974 (FN Minimi)
Producida: 1982 - presente (FN Minimi)
Peso: 6,88 kg (descargada) y 10,02 kg (cargada)
Longitud: 1.038 mm (SAW), 914 mm (culata extendida) y 766 mm (culata plegada) (PARA)
Longitud del cañón: 465 mm
Munición: 5,56x45mm OTAN
Calibre: 5,56 mm
Sistema de disparo: recarga accionada por gas con cerrojo abierto
Cadencia de tiro: 900 disparos/min
Velocidad del proyectil: 915 m/s
Alcance efectivo: 1.000 m
Cargador: de cinta de 100 o 200 proyectiles y cargador STANAG.

13. Ametralladora M60D
La ametralladora M-60C de 7.62mm es una versión para empleo en aviones y helicópteros de la ametralladora M-60D pero con control electrónico, alimentación hidráulica, refrigerada por aire y alimentada por canana, con una cadencia de fuego de 500-650 dpm. Se emplea en los subsistemas de armamento M6 y M16 en el UH-1B "Huey".
La ametralladora M60D de 7.62mm es similar al M60C con una proporción de 550 disparos por minuto. La ametralladora M-60D se utiliza en los UH-1, H-2, H-3, y UH-60. Dependiendo en la aplicación específica la M-60D consiste en el arma, un soporte (M-21, M-23, o DAS), y sistemas de almacenamiento de munición. El primer sistema del almacenamiento consiste en una caja de metal que contiene munición y se monta al arma o en el soporte, el cajón contiene una cinta de 200 proyectiles. El segundo sistema de almacenamiento de munición es una caja de latón con 500 cartuchos y una guía flexible para los cartuchos en la base del soporte. Esta ametralladora aerotransportada tiene manijas dobles, mira circular del tipo aéreo y un sistema mejorado de alimentación de munición. Una bolsa de lona sobre el eyector de las vainas recogía los eslabones y las vainas arrojadas para prevenir que estos se crucen en el camino de las hojas del rotor o sean succionados por las tomas de aire de las turbinas. Las M60D se usan en el M23, XM29, M59, y el soporte Sagami en los UH-1 Huey y UH-60 Blackhawk

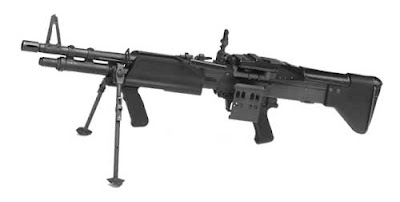

14. Ametralladora M60E4
Versión alivianada de la M60. La M60 es una familia de ametralladoras desarrollada por los Estados Unidos en 1950, basada en el diseño de las armas alemanas MG42 y FG42. Se la considera una ametralladora de propósito general y se usa como arma de apoyo. La ametralladora M60 comenzó su desarrollo a finales de la década de 1940, como un programa para una ametralladora nueva y más ligera del calibre 7,62 x 51 OTAN. El diseño incluía características de otras ametralladoras (como la alemana MG42) además de otras características propias.
El propósito de esta arma era sustituir al BAR y a la ametralladora Browning M1919A6, usadas ambas como armas de apoyo de pelotón, además de en el rol de ametralladora media. Fue adoptada por el Ejército de EEUU en 1957, convirtiéndose desde entonces en una pieza básica del arsenal norteamericano, estando presente en todos los conflictos desde esa fecha. Aparte del uso en infantería, esta arma sustituyó a la ametralladora M73 en los blindados del Ejército norteamericano, ya que la M73 no resultó del todo eficiente.
Durante la Guerra de Vietnam, salieron a relucir algunos defectos de la M60. Entre estos cabe destacar la dificultad de cambiar el cañón mientras estaba caliente, ya que este no poseía ningún tipo de asidero y debían usarse guantes de amianto. Además, el bípode estaba soldado al cañón, haciendo el arma más pesada y cara de producir. También a causa de su peso, durante este conflicto fue apodada "La Cerda". Pese a ello, la imagen de la ametralladora ha quedado indisolublemente unida a la lucha en la jungla durante la Guerra de Vietnam. La variante M60 E2 corrige estos problemas y están disponibles "kits" de transformación para convertir las viejas M60 al modelo E2.
Reemplazada en ocasiones por la M240 como ametralladora media y por la M249 SAW como arma automática de escuadrón (ametralladora ligera). Sin embargo, sigue estando en servicio en el ejército de Estados Unidos, así como otros países; su producción continua en el siglo XXI. La M60 puede usarse para misiones de carácter ofensivo y defensivo. Para el primer fin destaca por su ritmo de fuego moderado, gran alcance efectivo, y un calibre mayor que el del fusil estadounidense en servicio, el M16. En uso defensivo, su largo alcance la convierte en un arma útil para detener o dificultar el paso del enemigo. Es alimentada mediante cinta de cartuchos, dispara el cartucho 7,62 x 51 OTAN (.308 Winchester, en nomenclatura americana y versiones civiles) y tiene un alcance máximo efectivo de 1100 metros. Cuenta con un cañón intercambiable y un bípode plegable.
Especificaciones:
Tipo: Ametralladora media
Origen: Estados Unidos
En servicio: 1957—presente
Fabricante: Saco Defense, U.S. Ordnance
Peso: 10,5 kg
Longitud: 1077 mm
Longitud del cañón: 560 mm
Munición: 7,62 x 51 OTAN
Calibre: 7,62 mm
Sistema de disparo: recarga accionada por gas, cerrojo abierto
Cadencia de fuego: 550 dpm
Alcance efectivo: 1100 m - Máximo: 3725 m
Cargador: cinta de eslabón desintegrable, de 50, 100 ó 200 proyectiles.

15. Ametralladora DShK
La DShK (Degtyareva-Shpagina Krupnocalibernyj; ametralladora de gran calibre Degtyarev-Shpagin, en ruso) es una ametralladora pesada antiaérea hecha en la Unión Soviética que emplea el cartucho 12,7 x 108. Esta ametralladora también fue empleada como ametralladora pesada de infantería, siendo montada sobre un afuste con dos ruedas y protegida por un escudo de acero. Su nombre deriva de los diseñadores de armas Vasily Degtyarev, que diseñó el arma original, y Georgi Shpagin, que mejoró el sistema de alimentación de los cartuchos. A veces es apodada Dushka (literalmente "Queridita", en ruso) debido a su abreviación.
Fue la primera ametralladora soviética de gran calibre diseñada como arma antiaérea dedicada por encargo oficial. La petición fue enviada al diseñador Vasily Degtyarev (quién diseñó la ametralladora DPM en 1929). El primer prototipo de la ametralladora de 12,7 mm, llamado DK (Degtyarev, Krupnocalibernyj; Degtyarev de gran calibre) fue construido en 1930. Esta arma fue oficialmente adoptada y se fabricó en pequeñas cantidades durante el período de 1933 - 1935. Era una arma accionada por los gases del disparo, alimentada mediante un tambor de 30 balas y con una pobre cadencia de fuego. A finales de la década de 1930, otro famoso diseñador de armas soviéticas, Eigor Shpagin (el mismo que diseñó el subfusil PPSh-41 de 7,62 x 25), diseñó un mecanismo de alimentación mediante cinta, que se podría instalar fácilmente en la DK en vez del cargador. Esta modificación apareció en 1938, y en 1939 fue adoptada oficialmente por el Ejército Rojo como “12.7 mm Krupnocalibernyj Pulemet Degtyareva-Shpagina, DShK” (Ametralladora Degtyarev-Shpagin de gran calibre). La DShK fue utilizado durante la Segunda Guerra Mundial (1939-1945) como arma antiaérea, y también como ametralladora pesada de infantería. También fue utilizada como arma antiaérea montada en el tanque medio T-34, el tanque pesado IS-2 y el obús autopropulsado ISU-152.
Después de la guerra, se hicieron un cierto número de modificaciones para mejorar la DShK - el mecanismo de alimentación rotativo fue sustituido por uno que jalaba la cinta para hacerla más sencilla y funcional, entre otras modificaciones. La nueva arma fue adoptada como DShK-M, o DShK modernizada, siendo también conocida como DShKM-38/46. También fue utilizada como ametralladora pesada para apoyar la infantería y ametralladora antiaérea, así como montada en algunos tanques (T-55 y T-62) y vehículos blindados (BTR-155). A finales de los años 60 y años 70, la DShKM fue gradualmente reemplazada en servicio por la ametralladora más moderna NSV/NSVT. La DShKM fue ampliamente exportada a las naciones socialistas y a los regímenes pro-soviéticos. También fue fabricada en otros países, tales como China, Irán, Yugoslavia y Pakistán. Fue ampliamente utilizada en las numerosas “guerras locales”, incluyendo las campañas afganas.
La DShKM fue uno de los diseños más exitosos de su tiempo. Las balas AP de 12,7 mm (0,50 in) hechas de Magnesio, podían perforar una plancha de blindaje de acero de 15 mm de espesor a 500 m. La DShK es una ametralladora alimentada mediante cinta y accionada por los gases del disparo, refrigerada por aire.
Para emplear la DShk como ametralladora antiaérea, el afuste con dos ruedas se podía transformar en un trípode separando sus dos "colas", agregándole la pata de apoyo y retirando sus ruedas. Para este rol se le agregaban alzas y puntos de mira aéreos, así como un soporte para los hombros opcional. Algunas ametralladoras DShK fueron utilizadas como armas antiaéreas navales montadas sobre afustes de pedestal a bordo de embarcaciones pequeñas. La DShKM era casi idéntica, con la única diferencia en el mecanismo de alimentación, que era plano y más convencional. Este mecanismo también empleaba un brazo oscilante para mover la cinta, conectado al porta-cerrojo mediante la palanca de carga.
Especificaciones:
Diseñada: 1938
Peso: 34 kg (sólo el arma) / 157 kg (sobre afuste con ruedas)
Longitud: 1625 mm
Longitud del cañón: 1070 mm
Munición: 12,7 x 108
Calibre: 12,7 mm
Sistema de disparo: recarga accionada por gas
Cadencia de tiro: 600 por minuto (automático)
Cargador: cintas de 50, 100 y 200 proyectiles.

16. Lanzacohete M72 LAW
El M72 LAW (por sus siglas en inglés: Light Anti-armor Weapon o Light Anti-tank Weapon) es un lanzamisiles portátil antitanque de 66 mm y un solo disparo diseñado en los Estados Unidos y producido por Nammo Raufoss AS en Noruega. El M72 LAW reemplazó a la Bazooka como el arma antitanque principal de las fuerzas armadas de los Estados Unidos después de la guerra de Corea. Estaba pensado reemplazarla por el FGR-27, pero en su lugar, se introdujo el AT-4.
Este tipo de arma consiste en un cohete contenido dentro de un tubo doble, uno interno y otro externo, que actúan como el lanzador. El tubo externo protege herméticamente del exterior al cohete y el mecanismo de disparo; además, es donde se encuentran el gatillo y las miras delantera y trasera. El tubo interno contiene el percutor y es extendido desde el tubo exterior cuando se va a disparar, alargando el arma. Una vez que esta acción se ha llevado a cabo, el lanzamisiles pierde sus propiedades herméticas y ya no es a prueba de agua, aunque se devuelva a su posición original.
Al disparase, no hay un empuje significativo hacia atrás, sin embargo, cuando el cohete sale del tubo, emite gases de propulsión a temperaturas alrededor de 760° C. Una vez fuera del tubo, la ojiva extiende seis aletas por la parte trasera para estabilizarse durante su vuelo. Una vez disparado, el M72 ya no es útil y puede ser desechado, debido a su naturaleza de un solo disparo.

17. Lanzacohete RPG Tipo 69
El Lanzacohetes RPG Tipo 69 de 85mm, presentado por Norinco, es una copia china del famoso RPG-7 desarrollado por la ex-Unión Soviética. Introducido en la década de 1970, el RPG Tipo 69 es unas de las armas antitanque individual en servicio con el PLA.
Nuevos tipos de proyectiles se han desarrollado en 1980s/90s para cumplir con los requisitos de los modernos campos de batalla. Estas proyectiles son versátiles y destructivos, pero tienen muchas fallas. Son relativamente inexactos y poseedores de una gran deflacción posterior que puede lesionar al operador o los transeúntes. Deben ser recargadas después de un solo uso.
El Tipo 69, al igual que su predecesor, el RPG-7, es uno de los más populares armas antitanques de la infantería. Es robusto, barato, fácil de manejar y eficaz. Desde Afganistán hasta Somalia, desde Chechenia a Angola, el arma es muy apreciada por los soldados de infantería y la guerrilla en todo el mundo. El origen de los RPG se remontan a la II GM, cuando apareció el Panzerfaust alemán, sobre su base los soviéticos han elaborado una serie de lanzacohetes de los cuales el mas exitoso es el RPG-7, que aparece empleado por el Ejército Rojo soviético en 1961. Desde entonces, el arma ha entrado en servicio en los ejércitos de más de 40 países, y se copia en muchos países, entre ellos Albania, Argelia, Bangladesh, Bulgaria, Camboya, China, Estonia, Letonia, Lituania, Malta, Irán, Iraq, Myanmar, Corea del Norte , Pakistán, Rumania, Sri Lanka y Vietnam
China obtuvo el RPG-2 antitanque de 85mm en la decada de los 50s, y comenzó a construir su propia versión en 1957 bajo la denominación de Tipo 56. Sin embargo, el rápido desarrollo de la nueva generación de tanques de batalla (MBT) en el decenio de los 60s han planteado nuevas amenazas para el PLA, lo que fue demostrado en 1969, en el conflicto de la frontera chino-soviética. Debido a que el Tipo 56 fue incapaz de penetrar la armadura de la nueva generación, tales como los tanques soviéticos T-62, el EPL necesita desesperadamente una arma antitanque para sustituir el viejo Tipo 56.
La ingeniería inversa sobre el RPG-7 se inició en la década de los 60s, siendo designado Tipo 69, recibiendo su certificado de diseño en 1970. El arma entró en servicio en el PLA a mediados de los años 1970, y tomó parte en el 1979 conflicto fronterizo entre China y Vietnam dando apoyo de fuego a nivel pelotón. Su desempeño fue bien elogiado por las tropas. Además de ser empleado por el PLA, el Tipo 69 también ha sido exportado en grandes cantidades a muchos clientes extranjeros, incluidos los Mujahideen en Afganistán bajo la encubierta de cooperación entre China y la CIA en el decenio de 1980 contra la ex-Unión Soviética.
La producción del TPG Tipo 69 se detuvo a mediados de los años 80s, debido a que el arma se ha vuelto ineficaz en el actual campo de batalla, en donde esta siendo gradualmente sustituido por el lanzagranadas antitanque PF-89 de 80mm, el lanzagranadas automático de 35 mm y el lanzador doble de cohetes FHJ-84 de 62 mm.
También, es fabricada una versión mejorada del RPG llamada Tipo 69-I . Un pelotón de infantería del PLA tiene dos operadores con RPG 69, cada uno de ellos porta un RPG y tres proyectiles. Son asistidos por dos soldados, cada uno con tres cohetes. En total, un equipo tiene dos lanzacohetes y 12 proyectiles.
El lanzagranadas Tipo 69 se dispara desde el hombro, al lanzar se despliegan una serie de aletas estabilizadoras. El lanzador tiene una mira óptica diurna y nocturna infrarrojos (opcional) para proporcionar una mayor precisión de fuego. El Tipo 69 es un arma de bajo costo, fácil de usar. Es conocido como "la artillería de la infantería" o la "artillería de bolsillo".
El diseño de los lanzagranadas no ha cambiado significativamente desde que se introdujo hace casi treinta años, muchos nuevos tipos de granada rondas se han desarrollado a lo largo de los años para proporcionar una mayor capacidad, incluyendo:
-Tipo 69-I Alto explosivo de carga hueca anti-tanque (calor): Cohete estándar de carga hueca en el PLA durante los 8os. Su ojiva fue creada para perforar blindajes.
-Tipo 69-II de alto explosivo, anti-tanque (calor): Similar al anterior, pero preparado para perforar los blindajes equipados con protección antitanque.
-Tipo 69-III-Alto explosivos, antitanque (calor): Igual que el Tipo 69-II, mejoró su capacidad de perforación de blindajes.
-Tipo 84 -Alto explosivo, anti-tanque (calor): Fabricado en la década de 1980, proyectil de largo alcance que no afectado por los vientos laterales. Utilizable en lanzacohetes Tipo 69 y 69-I
-Proyectil antipersonal (HE): Creado para combatir contra las fuerzas atrincheradas. Luego de obtener el impacto sobre el terreno, este rebota a una altura de 2m dispersando en la zona alrededor de 800 bolas de acero en un radio letal de 15 m .
-Explosivos de alto poder antitanque (HE/Incendiario): Se emplean para la lucha contra blindados y anti-minas. Tienen 1500 fragmentos prefabricados, que se dispersan en un radio de 20 metros de la detonación, el cohete aun conserva su capacidad anti-tanque.
-Proyectiles antipersonales e incendiarios (IES): Creado para ser usados en ciertos ambientes, como selvas y montañas, cuenta con 900 bolas de acero y 2.000 a 3.000 "pellets" incendiarias que se dispersan en un radio de 15 m de la detonación.
-Conjunto Granada y ojiva antitanque: Se estima que es utilizada desde la década de 1990, puede penetrar en los vehículos con blindaje reactivo EEI. Los vehículos ligeros y vehículos blindados AFVs puede ser destruido por este cohete.
-Granada de iluminación: Equipado con un pequeño paracaídas que la suspende en el aire durante su utilización, posee un alcance efectivo es de 600 metros con el anillo de frenado y de 1.500 metros sin él.
Especificaciones:
Tipo: Lanzacohetes antitanque y antipersonal
Origen: China
En servicio: desde 1970-1980
Diseñador: Norinco
Diseñado: en 1970
Fabricante: Norinco
Variantes: Tipo 69-I
Peso: 5,6 kg
Longitud: 910 mm
Operadores: 1 ó 2, dependiendo de la situación táctica
Calibre: 40 mm
Alcance efectivo: 200 m
Alcance máximo: 600 m
Mira: Guión metálico y mira óptica e infrarroja para visión nocturna
Bípode: Sí (El RPG 7 ruso, no lo posee)

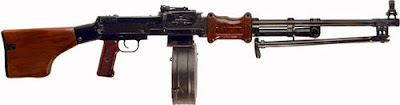

18. Ametralladora RPD
La RPD es una ametralladora ligera desarrollada en la antigua Unión Soviética por Vasily Degtyaryov para usar munición 7,62 x 39. Fue creada para reemplazar la ametralladora ligera soviética DPM que usaba la munición 7,62 x 54 R del fusil Mosin-Nagant.
El trabajo de diseño del arma empezó en 1944, participando en este proceso Vasili Degtiariov, Sergéi Simónov y Alekséi Sudáyev. De los prototipos completos presentados para su evaluación, el diseño de Degtyaryov demostró ser superior a los otros y fue aceptado para servir en las Fuerzas Armadas Soviéticas con la denominación de 7,62 mm RPD, Ruchnoy Pulemyot Degtyaryova – “Ametralladora ligera Degtyaryov”) M44.
Aunque la RPD estaba lista para ser producida en masa a finales de la Segunda Guerra Mundial, la distribución a gran escala del arma no empezó hasta 1953. Tras la introducción de las armas de apoyo diseñadas por Kaláshnikov, tales como las ametralladoras RPK y PK durante los años 60, la RPD fue retirada de la gran mayoría de las unidades de primera línea de las fuerzas armadas de los países miembros del antiguo Pacto de Varsovia. A pesar de esto, la RPD continúa en servicio activo en varias naciones africanas y asiáticas. Fuera de la ex - Unión Soviética, la ametralladora fue producida bajo licencia en China (llamada Tipo 56), Egipto, Corea del Norte (Tipo 62) y - desde 1956 - Polonia, donde es producida en la actual Zakłady Mechaniczne "Łucznik" (Fábrica Mecánica Łucznik, en polaco) de Radom con la denominación de ręczny karabin maszynowy D (rkm D).
La RPD es un arma automática accionada por los gases del disparo y emplea un sistema de acerrojado similar a otros diseños de Degtyaryov, el cual consiste en aletas abisagradas situadas a ambos lados del cajón de mecanismos y que a su vez son controladas por las superficies inclinadas del cerrojo. El arma dispara a cerrojo abierto, es del tipo percutor fijo (el cerrojo actúa como percutor) y tiene un gatillo que solo permite fuego automático. Su cerrojo está equipado con un sistema de extracción accionado por resorte, mientras que un resalte del cajón de mecanismos actúa como el expulsor. Los cartuchos disparados son expulsados hacia abajo a través de una abertura del cerrojo y el cajón de mecanismos. La RPD tiene un seguro manual tipo palanca, el cual bloquea el cerrojo cuando es activado y evita que el arma se dispare por accidente.
La ametralladora es alimentada por el lado izquierdo con una cinta metálica de eslabón abierto segmentada (cada segmento tiene 50 cartuchos). Dos cintas combinadas, sumando 100 cartuchos, van almacenadas en un contenedor parecido a un tambor que está acoplado bajo el cajón de mecanismos. El sistema de alimentación es un rodillo conectado al cerrojo, el cual hace avanzar la cinta cuando este retrocede.
Está equipada con un cañón fijo que tiene regulador de gases con 3 posiciones, un bípode, culata y guardamanos de madera, pistolete y sistema de puntería mecánico ajustable. Este consiste en un poste con el punto de mira (ajustable tanto en vertical como en horizontal) y un alza montada en una tangente deslizante con alcances que van de 100 hasta 1000 metros (graduados cada 100 metros). Algunas ametralladoras fueron equipadas con un riel lateral (fijado en el lado izquierdo del cajón de mecanismos), usado para montar la mira nocturna NSP-2.
El arma se compone de las principales piezas y componentes: cajón de mecanismos y cañón, cerrojo, bandeja de alimentación y cubre-bandeja, mecanismo de recuperación, gatillo y culata. Los accesorios estándar que vienen con esta incluyen: contenedores de munición, cintas extra, una baqueta (situada en el lado izquierdo del cajón de mecanismos), equipo de limpieza (guardado en un compartimiento de la culata), correa porta-fusil y morrales para los tambores de munición.
Durante su servicio, la RPD fue modernizada varias veces. Inicialmente fueron modificados el regulador de gases y el alza, moviendo a la izquierda el botón de ajuste de esta. Más tarde se le dotó de un sistema de amartillado indirecto con palanca de carga plegable (reemplazando a la palanca fija que iba unida al cerrojo), que no se mueve cuando se abre fuego. La abertura de alimentación fue protegida con una cubierta contra el polvo, que a su vez sirve de rampa para la cinta de munición. Esta versión de la ametralladora ligera fue principalmente producida en China y Polonia. Una variante aún más modificada (llamada en ocasiones RPDM) incluye un cilindro de gases mas largo y un mecanismo reductor del retroceso en la culata. Las variantes de producción tardía de la RPD habían renunciado al contenedor de cintas fijo (en su lugar, este se "colgaba" de la cubierta protectora de la abertura de alimentación) y tenían una baqueta plegable que iba almacenada en la culata (en la variante china Tipo 56-1).

19. Pistola Heckler & Koch MK23
La Mark 23 (o MK23) es un arma de mano consistente en una pistola semiautomática, un silenciador y un módulo LAM (láser). Fue adoptada por el US SOCOM (Special Operations Command) en 1996. Actualmente es utilizada por diversas fuerzas de élite de ejércitos y fuerzas de seguridad de todo el mundo. Aunque el término Mark 23 hace referencia al sistema completo (compuesto por pistola, silenciador y láser LAM) es comúnmente utilizado para referirse únicamente a la pistola.
Fue diseñada en 1991 por Helmut Weldle y desarrollada por Heckler & Koch. En 1996 fue seleccionada por el US SOCOM para sus unidades de operaciones especiales (superando a la Colt OHWS en las pruebas). El silenciador y el módulo láser LAM (Laser Aiming Module) fueron desarrollados por Insight Technology y Knight's Armament Company respectivamente.
Especificaciones:
Tipo Pistola semiautomática
Origen  Alemania y  Estados Unidos
Estado: En servicio 1996-presente
Operadores USSOCOM, KSK, GSG-9, GROM, UKSF
Diseñador Helmut Weldle
Diseñada 1991
Fabricante Heckler & Koch
Peso 1,21 kg (descargada) - 1,47 kg (cargada) - 2,29 kg (con silenciador y LAM)
Longitud 245 mm (sin silenciador) - 421 mm (con silenciador)
Longitud del cañón 149 mm
Munición .45 ACP
Sistema de disparo Retroceso del cañón
Cargador extraíble de 10 o 12 proyectiles.

20. Pistola SIG-Sauer P226
La SIG-Sauer P226 es una pistola semiautomática fabricada por las empresas Schweizerische Industrie Gesellschaft de Suiza y Sauer de Alemania. Tiene versiones en calibres 9mm Parabellum, .40 S&W y .357 S&W. Su diseño está basado en la P220. La P226 ha llegado a ser conocida como una de las pistolas de combate más distinguidas en existencia debido a su fiabilidad y durabilidad. Fue presentada en 1983, su marco es hecho en Alemania, la corredera de acero inoxidable es hecha en EEUU.
La P 226 todavía se produce y es ampliamente utilizada por unidades militares, fuerzas especiales y agencias gubernamentales de todo el mundo. La confiabilidad, simplicidad de operación, capacidad de reacción inmediata y tres potentes calibres han hecho de la 226 la pistola de combate mas exitosa producida para uso militar y policial.
La P 226 es una pistola semiautomática de alta potencia. Su exclusivo sistema de desamartillado por palanca y su aguja automática de disparo patentada permiten que el martillo se pueda bajar con seguridad con un cartucho alojado en la recamara lo cual elimina la necesidad de un seguro externo. La P 226 viene con miras de alto contraste Von Stavenhagen (de barra y puntos) o mira nocturna SIGLite "Trijicon" de tres puntos, cachas plásticas y varios acabados: azulado, dos tonos y K-kote.
Especificaciones:
Tipo: Pistola semiautomática
Origen: Suiza y Alemania
Diseñada: 1980
Fabricante: SIG Sauer y bajo licencia por Mitsubishi Precision Works
Peso: 802 g y 867 g las versiones.357 SIG y.40 S&W
Longitud: 196 mm
Longitud del cañón: 112 mm
Munición: 9 mm Parabellum, .40 S&W, .357 SIG,
Calibre 9 mm, .40, .357
Sistema de disparo: recarga accionada por retroceso
Cadencia de tiro: semiautomática
Cargador: 15 balas, de 12 las versiones.40 S&W

21. Pistola Colt M1911A1
La M1911 es una pistola semiautomática de acción simple de calibre .45 ACP. Fue la estándar del Ejército estadounidense desde 1911. En 1921 se modificó levemente su forma para ser más fácil de empuñar, pasando a llamarse M1911A1. En esa configuración permaneció en uso hasta 1985, y aún hoy en día se sigue usando debido a su gran poder de parada, aún habiendo otros modelos más avanzados, como la Glock 21, la SIG P220.
Las tropas estadounidenses que participaron en la Guerra Filipino-Estadounidense iban mal equipadas. Su pistola estándar en ese entonces era una semiautomática de calibre .38 (9.65 mm), que tenía problemas de funcionamiento por la hostilidad del ambiente selvático y su bajo poder de parada. El ejército tuvo que volver a emplear revólveres calibre .45 Long Colt y resultaron ser más efectivos en los combates, con un buen poder de parada.
De esa guerra y una investigación militar con ganado vivo y cadáveres humanos, se concluyó que la pistola semiautomática con el mejor poder de parada sería una de calibre .45, cuya bala pesara 14.9 g y tuviera una velocidad aproximada de 240 m/s. Por lo anterior, en 1906 el gobierno de Estados Unidos saca a concurso la compra de una pistola que tuviera las características concluidas. De las seis empresas participantes, el modelo de la compañía Colt ganó el concurso. Éste fue diseñado por John Browning, que también diseñó el cartucho apropiado para el arma, el .45 ACP.
La pistola de la Colt fue adoptada oficialmente en marzo de 1911 por el Ejército estadounidense bajo el nombre de M1911. La Armada y el Cuerpo de Marines la adoptan en 1913. Esta pistola permaneció en servicio de forma continua en el ejército hasta enero de 1985, cuando es sustituida por la Beretta 92F/FS, que es su actual estándar, para cumplir consideraciones de la OTAN. Además, el modelo H&K Mark 23 sutituyó a la M1911 en las operaciones militares especiales. Solamente la unidad especial SWAT la sigue utilizando, aunque en una versión modernizada.
Especificaciones:
Peso: 1130 g
Longitud: 219 mm
Longitud del cañón: 127 mm
Munición: .45 ACP, 10mm Auto, .40 S&W, .38 Super, 9 x 19, .22 LR, .44 S&W
Calibre: 11,43 mm, 10 m, 9 mm y 5,5 mm
Sistema de disparo: Acción simple
Alcance efectivo: ~ 50 m
Cargador: monohilera de 7 cartuchos, extraíble.

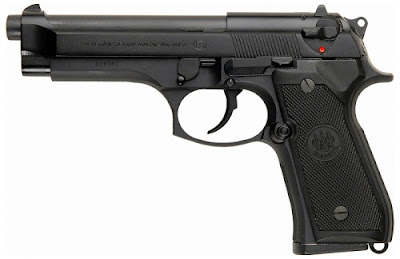

22. Pistola Beretta 92FS
La pistola Beretta 92 FS está especialmente diseñada para su utilización como arma de defensa. Más conocida como M9 por los militares americanos que la eligieron como arma oficial, la Beretta 92 FS es el arma más probada y fiable de la historia; no solamente ha satisfecho todos los requisitos establecidos por los militares americanos, sino que los ha superado ampliamente. Durante las duras pruebas realizadas por el ejército de los Estados Unidos se dispararon 30 000 tiros sin que el arma acusase tan siquiera un solo defecto de funcionamiento. Es un arma precisa, segura, fiable
La pistola semiautomática Beretta 92 FS de 9 mm parabellum posee un mecanismo de disparo de simple y doble acción, estando comprendida la fuerza del disparador en simple acción entre 2 kg y 2,5 kg y en doble acción entre 4,5 kg y 5,5 kg. El peso de la pistola es de 1 135 gr con cargador lleno y 950 gr con cargador vacío. La longitud total del arma es de 217 mm, la longitud del cañón es de 125 mm y la longitud de la línea de mira es de 155 mm. Tiene una anchura de 38 mm, y el grueso de la empuñadura es de 36 mm. Por último, la altura del arma es de 140 mm.
La pistola Beretta 92 FS posee un sistema de funcionamiento por retroceso corto de cañón. De las armas semiautomáticas que funcionan según el principio de corto retroceso de cañón, las Beretta 92 se distinguen por su bloque geométrico a bloque oscilante, que permite que el cañón se mueva siempre sobre el mismo eje del carro obturador y en línea con el sistema de alimentación; además, el obturador tipo abierto elimina prácticamente la posibilidad de encasquillamiento, permite introducir el cartucho directamente en la recámara del cartucho, en el supuesto de que el cargador se haya dañado o perdido. Todo esto dota al arma de una gran estabilidad, así como de una excelente precisión y fiabilidad.
Tiene de tres seguros: Un primer seguro manual ambidiestro, utilizable tanto por los tiradores zurdos como diestros, situado sobre la corredera, que separa la aguja percutora del martillo, el martillo baja cuando está cargada e interrumpe la conexión de mecanismos. otro automático, bloquea la aguja percutora que resiste cualquier movimiento, recuperándose solamente al presionar el gatillo y un tercer seguro automático que permite una posición intermedia del martillo. Al accionar el martillo tirando de la corredera y sin presionar el gatillo, la aguja percutora queda asegurada y resiste cualquier movimiento incluso si el arma se golpea.
Así mismo, la Beretta 92 FS posee indicadores de cartucho en recámara, tanto a la vista como al tacto. La recámara queda abierta después del último cartucho.
Dentro de los elementos de puntería, las miras delanteras y traseras de la 92 FS están diseñadas para un rápido blanco, así como para afinar la puntería en bajas condiciones de luz, para lo que están equipadas con incrustaciones en blanco, en sistema de tres puntos. La mira trasera es regulable en deriva sin necesidad de herramientas especiales y viene ajustada a 25 metros. La pistola acepta, con algunos ajustes especiales, elementos como juegos de mira láser y linterna.
El cargador dispone de una capacidad de quince balas más una en la recámara, permite observar los cartuchos que contiene en su interior mediante tres indicaciones colocadas a la capacidad de 5, 10 y 15 cartuchos.

23. Escopeta Remington 870
En 1812, Epithalet Remington, comenzó la fabricación de armas de fuego que muy pronto alcanzarían fama y prestigio, permitiendo a este norteamericano forjar los cimientos de lo que hoy es una de las mas grandes industrias armeras del mundo la "Remington Arms Company". El legendario Moses Browning contribuyo con sus diseños de varios mecanismos de corredera en distintas armas para la firma Winchester, pero debido a una diferencia relacionadas a motivos económicos entre la empresa y el inventor se produjo la ruptura. Esto permitió que otras dos grandes empresas de reconocido prestigio, una de origen europeo la "F.N" de Bélgica, y la otra americana "Rémington", utilizaran sus diseños.
En 1908, aparece la escopeta de acción de corredera Remington Mod. 10, esta arma alcanzó gran popularidad entre los cazadores norteamericanos. Varios años después, a mediados de siglo en (1940), la empresa Winchester decide crear la "Winchester 870" que continua fabricándose en la actualidad, sobrepasando la increíble cifra de los tres millones de unidades, siendo una de las armas mas difundidas del mercado norteamericano sin olvidar el amplio uso que de ellas hacen las instituciones armadas y en particular las policiales.
Especificaciones:
Fabricante: Rémington Arms Company
Calibre: 12/70mm
Longitud total: 980 mm
Longitud del cañón: 485 mm
Longitud de la recamara: 85 mm
Peso del arma: 2.900 grs
Capacidad de carga: 6 cartuchos + 1 en recamara

24. Granada de mano M67
La M67 es una granada de fragmentación utilizada por las fuerzas armadas de Estados Unidos y Canadá (donde se conoce como C13). La M67 reemplazó a la M61, que a su vez sustituyó a la Mk 2. La M67 puede ser arrojada a aproximadamente 30 metros por el soldado promedio. Tiene una mecha de 4,2 segundos que causa la detonación del explosivo que se encuentra dentro de la estructura metálica redondeada. El recubrimiento, al estallar la carga, se fragmenta en cientos de pedazos, produciendo heridas en un radio de 15 metros y causando fatalidades a 5 m o menos. Algunos fragmentos pueden volar hasta 230 metros.
Se deben tomar cuatro pasos para activar la granada:
-Primero, el operador adopta la posición de lanzamiento: los pies bien separados, sujetando la granada con las manos en la zona del abdomen.
-Segundo, remover el clip de seguridad (muchas tropas en zonas de combate lo remueven de antemano).
-Tercero, el operador pone el dedo índice de su mano inhábil en la anilla de la espoleta mientras que sostiene firmemente el cuerpo de la granada junto a la palanca con su mano hábil para que cuando arranque el pin, la palanca no se caiga automáticamente y no encienda la mecha. En este punto, si el pin es removido por accidente, puede volverse a colocar en su lugar, siempre que el operador tenga la palanca de seguridad sujeta.
-Cuarto, el usuario separa con fuerza la granada del pin, se asegura que la palanca esté todavía intacta y arroja la granada hacia el blanco. De ser tácticamente apropiado, el operador advierte con un grito a sus compañeros sobre el proyectil que acaba de lanzar. El usuario y sus camaradas deben luego cubrirse de la explosión.
Como medida de seguridad adicional, el pin de la granada está doblado, para que no sea removido accidentalmente. El usuario debe tirar con fuerza para que el pin se enderezca al salir. El pin es pequeño y está hecho de un metal relativamente blando, así que no es difícil retirarlo en el fragor del combate.
Cuando la granada es arrojada, la palanca de seguridad se desprende. Esta acción libera una aguja impulsada por un resorte, la cual impacta contra una cápsula de percusión, encendiendo la mecha. Luego de 4,2 segundos, ocurre la explosión.

25. Mina Terrestre M18A1 Claymore
La M18 Claymore es una mina antipersonal direccional usada por las Fuerzas Armadas de Estados Unidos desde la Guerra de Vietnam. La versión actual se llama M18A1 Claymore. La mina M18A1 Claymore es usada típicamente en uno de los tres modos de activación siguientes: controlado, no controlado o retardado.
Modo controlado (detonación activada por control remoto)
Modo no controlado (detonación activada por el objetivo). El disparo no controlado es consumado cuando la mina es instalada de tal manera que el enemigo inconscientemente cause la activación de la mina. Las minas empleadas de esta manera deben ser colocadas como minas terrestres. Hay numerosos mecanismos que pueden causar la activación de la M18A1 en modo no controlado: el M142 Multipurpose Firing Device (Dispositivo de Disparo Multipropósito), el M5 Pressure Release Device (Dispositivo de Accionamiento por Presión), alambres trampa, golpeadores, sensores infrarrojos, sensores acústicos, sensores de vibración.
Por último, en Modo retardado (detonación activada por cuenta atrás).

26. Avión F/A-18A Hornet con cañón M61 Vulcan
El cañón de 20 mm M61 Vulcan es un cañón eléctrico de seis tubos, tipo Gatling, refrigerado por una toma de aire, de alta velocidad de disparo. Ha sido el principal cañón de los aviones caza de Estados Unidos por cinco décadas.
A finales de la II GM, el Ejército de Estados Unidos consideró el nuevo futuro de los cañones aire-aire. Las altas velocidades de los cazas de motor de reacción significaban menor precisión para los cañones. Aunque los diseños alemanes capturados (principalmente el Mauser MG213C) mostraban el potencial del Cañón Revólver monotubo, su velocidad de disparo era aún limitada. El ejército quería algo mejor, combinando una gran velocidad de disparo con una confiabilidad excepcional.
En respuesta a este pedido, la División de Armamentos de General Electric revivieron una vieja idea: el multitubo cañón Gatling. La idea original había sido descartada porque éste tipo de cañón necesita una fuente de energía externa para poder girar, pero la nueva generación de aviones con motor a reacción ofrecía la suficiente potencia eléctrica para operar el arma. Con múltiples tubos, la velocidad de fuego por tubo es menor a la de un cañón monotubo, pero dando una velocidad de disparo total mayor.
El ejército hizo el contrato en 1946 con General Electric para el "Proyecto Vulcan," un cañón de seis tubos, capaz de disparar 6.000 balas por minuto. Aunque los diseñadores europeos preferían munición de 30 mm para un mayor poder de impacto, Estados Unidos escogió munición de 20 mm para mayor velocidad de disparo. Los primeros prototipos, llamados T-171 fueron probados en tierra en 1949.
El desarrollo del F-104 reveló que el Vulcan (posteriormente nombrado M61) sufría problemas al presentar daños por alimentación con objetos extraños, comúnmente casquillos usados. Un nuevo sistema fue desarrollado para el mejorado M61A1, el cual subsecuentemente se convirtió en el cañón estándar de los cazas de Estados Unidos. Es probable que permanezca en servicio por lo menos otros diez años.
El Vulcan es un cañón Gatling, cada uno de los seis tubos del cañón dispara una vez en cada revolución del cañón. Los múltiples tubos proveen una muy alta velocidad de disparo (de alrededor de 100 disparos por segundo) y contribuyen a una larga vida útil del arma, minimizando la fricción y el calor de un solo tubo. El tiempo entre alguna falla y otra es de aproximadamente 10.000 disparos, haciéndola un arma extremadamente útil.
El M61 inicial usaba munición encadenada, pero la expulsión del casquillo causó severos problemas. La versión del arma original fue reemplazada por el M61A1, con un sistema de alimentación sin cadena. Dependiendo de la aplicación, el sistema de alimentación puede ser de un solo final (single-ended) (expulsando los caquillos) o de doble final (regresando los casquillos al cartucho). La desventaja del M61 es que el tamaño del arma y su sistema de alimentación lo hacen difícil de colocar en un fuselaje pequeño. El sistema de alimentación debe ser diseñado específicamente para cada aplicación agregando de 140 a 190 kg al arma. La mayor parte de las instalaciones en los cazas es de doble final, porque la expulsión de los casquillos puede causar daños a los motores y porque la retención de casquillos vacíos ayuda a mantener el centro de gravedad del avión.
El primer avión en llevar el M61A1 fue el modelo D del F-104, en 1959. Una versión más ligera del Vulcan fue desarrollada para el F-22 Raptor, el M61A2, es mecánicamente igual que el M61A1, pero con tubos más delgados para reducir la masa total a 91,6 kg . El rotor y otras partes han sido modificadas para eliminar piezas de metal que no sean absolutamente necesarias o reemplazarlas por materiales de menor peso. El F/A-18E/F también usa esta versión.
La velocidad de disparo del Vulcan es usualmente 6.000 disparos por minuto, aunque algunas versiones (como la de el AMX) se limitan a una velocidad menor. Otras tienen una velocidad elegible, de entre 4.000 y 6.000 disparos por minuto. Los tubos ligeros del M61A2 permiten una velocidad de hasta 6.600 disparos por minuto.
Hasta fines la década de los 80s, el M61 usó principalmente la serie de munición M50 de varios tipos. Alrededor de 1988, un nuevo tipo de munición fue introducida, la PGU-28, la que es actualmente la estándar. La PGU-28Tuvo algunos problemas. En el año 2000 la USAF (United States Air Force, Fuerza Aérea de E.U.) reportó 24 detonaciones prematuras (causando daños serios en algunos casos) en 12 años, comparado a 2 fallas de toda la historia de la M56. El reporte estima que la actual PGU-28/B tiene un potencial de falla de 80 veces el permitido por los estándares de la USAF.
A pesar de su confiabilidad y gran velocidad de disparo, el Vulcan ha sido criticado en los últimos años por su limitada capacidad. Las características balísticas de una bala de 20 mm son relativamente bajas. El proyectil pierde energía rápidamente y su poder destructivo y precisión es menor al de las balas de 25-30 mm de las fuerzas aéreas de Rusia y de Europa. Los esfuerzos para encontrar un sustituto de mayor calibre para el M61 han tenido un limitado éxito. La USAF gastó gran cantidad de dinero en 1970 para el cañón de 25 mm GAU-7 para el F-15 Eagle, usando munición sin casquillo, sin embargo, fue un fracaso, y el proyecto fue abandonado. El cañón de cinco tubos GAU-12 Equalizer de 25 mm usado en el AV-8B Harrier II es un derivado del Vulcan, pero a pesar de su mayor poder de impacto, no se le ha dado muchas aplicaciones (exceptuando la del F-35 Lightning-II que fue reducida a cuatro tubos).
El Vulcan fue usado por primera vez por el F-104 Starfighter. Fue adoptado por algunos cazas de superioridad aérea, como el F-15 Eagle, el F-14 Tomcat, el F-16 Fighting Falcon y el F/A-18 Hornet. También fue instalado en algunos aviones como el AMX Italiano/Brasileño, y el F-22 Raptor. Fue puesto como armamento lateral en el AC-119 y en el AC-130, y como armamento en la cola en el Boeing B-52H Stratofortress.
Especificaciones (M61A1)
Tipo: Cañón rotatorio de seis tubos
Calibre: 20 mm
Operación: operado hidráulicamente, disparado eléctricamente
Longitud: 188 cm
Peso (sin sistema de alimentación): 112 kg
Velocidad de disparo: 6.000 disparos/min

27. Helicóptero Sikorsky SH-60 / MH-60 Seahawk
El Sikorsky SH-60 / MH-60 Seahawk es un helicóptero naval polivalente con dos motores turboeje y para múltiples misiones desarrollado por Sikorsky Aircraft Corporation para la Armada de Estados Unidos basándose en la estructura del Sikorsky UH-60 Black Hawk.
La Armada de Estados Unidos usa la estructura del H-60 bajo las designaciones de modelos SH-60B, SH-60F, HH-60H, MH-60R, y MH-60S. Con capacidad para ser desplegado a bordo de cualquier fragata, destructor, crucero, buque de soporte rápido al combate, buque de asalto anfibio con capacidad aérea o portaaviones; el Seahawk puede encargarse de guerra antisubmarina (ASW), Guerra Submarina (USW; UnderSea Warfare), guerra antisuperficie (ASUW), inserción en Guerra Especial Naval (NSW; Naval Special Warfare), búsqueda y rescate (SAR), búsqueda y rescate de combate (CSAR), reaprovisionamiento vertical (VERTREP; vertical replenishment) y evacuación médica (MEDEVAC). Todos los H-60 de la Armada de Estados Unidos llevan un montacargas de rescate Lucas Western o Breeze Eastern para misiones SAR o CSAR.
Durante los años 1970, la Armada de los Estados Unidos comenzó a buscar un nuevo helicóptero para reemplazar al Kaman SH-2 Seasprite.El SH-2 Seasprite era usado por la Armada como plataforma para el equipo de aviónica para la guerra marítima Light Airborne Multi-Purpose System (LAMPS) Mark I con capacidad secundaria para misiones de búsqueda y rescate. Los avances en la tecnología de aviónica y sensores llevaron a la evolución del equipo hacia la versión LAMPS Mk II, pero el SH-2 no era lo suficientemente grande como para portar este equipamiento requerido por la Armada.
A mediados de los años 1970 el Ejército de los Estados Unidos estaba evaluando los helicópteros Sikorsky YUH-60 y Boeing-Vertol YUH-61 para su competición Utility Tactical Transport Aircraft System (UTTAS). Entonces la Armada basó sus requerimientos en las especificación UTTAS del Ejército para reducir costes e intentar estandarizar equipo entre las dos ramas militares. Los fabricantes Sikorsky y Boeing-Vertol emitieron sus propuestas de versiones navales para la Armada de sus helicópteros de la UTTAS en abril de 1977 para que fueran evaluadas. La Armada también miró los helicópteros que estaban siendo producidos por las compañías Bell, Kaman, Westland y MBB, pero estos eran demasiado pequeños para la misión. A principios de 1978 la Armada seleccionó el diseño S-70B de Sikorsky, que fue designado SH-60B Seahawk.
El SH-60B LAMPS Mk III (siglas de Light Airborne Multi-Purpose System; "Sistema Multi-propósito Aerotransportado Ligero") desplegado principalmente a bordo de fragatas, destructores y cruceros, y, antes de la introducción del MH-60R Seahawk (modelo Romeo), era considerado el helicóptero de la Armada más avanzado. Fueron producidos 5 prototipos YSH-60B Seahawk durante su desarrollo.
Las principales misiones del modelo B (Bravo) son la guerra de superficie y la guerra antisubmarina, las cuáles son cumplidas mediante un complejo sistema de sensores llevados a bordo del helicóptero incluyendo un Detector de Anomalías Magnéticas (MAD; Magnetic Anomaly Detector) remolcado y sonoboyas para lanzar desde el aire. Otros sensores incluyen el radar de búsqueda APS-124, el sistema de Medidas de Soporte a la Guerra electrónica (ESM; Electronic warfare Support Measures) ALQ-142 y opcionalmente una torreta de sensores de observación por infrarrojos (FLIR; Forward Looking Infrarred). Puede cargar torpedos Mk-46, Mk-50 o Mk-54, misiles AGM-114 Hellfire, y una ametralladora M60D o GAU-16 montada en la puerta de cabina. La tripulación estándar para el Bravo es un piloto, un copiloto y un operador de sistemas de aviación de guerra (operador de sensores).
El SH-60F es la versión para portaaviones del Bravo, reemplazó al SH-3 Sea King como principal helicóptero de guerra antisubmarina (ASW) y búsqueda y rescate (SAR) de grupo de combate de portaaviones. Para localizar submarinos emplea un sonar sumergible AQS-13F y no tiene el detector MAD del Bravo, y sólo puede llevar 14 sonoboyas, en lugar de las 25 que llevan los Bravo.
El modelo F (o Foxtrot) carga torpedos Mk-46 y un grupo de ametralladoras montadas en la cabina para defensa, incluyendo la M60D, la M240 y la GAU-16. La tripulación estándar para el Foxtrot es un piloto, un copiloto, un Operador de Sensor Táctico (TSO; Tactical Sensor Operator) enrolado y un Operador de Sensor Acústico (ASO; Acoustic Sensor Operator) enrolado. Los escuadrones Foxtrot son designados Helicóptero Antisubmarino (HS; Helicopter Antisubmarine), pero esos escuadrones cambiaron del SH-60F al MH-60M a comienzos de 2007, van a ser redesignados Helicóptero de Combate Marítimo (HSC; Helicopter Sea Combat).
El HH-60H es el principal helicóptero de CSAR, Guerra Especial Naval (NSW) y Guerra Antisuperficie (ASUW). Lleva una gran variedad de sensores ofensivos y defensivos que le hacen ser uno de los helicópteros con más probabilidad de supervivencia del mundo. Los sensores incluyen la torreta FLIR con designador láser y el equipo de vuelo de supervivencia (ASE; Aircraft Survival Equipment) incluye el Inhibidor de Infrarrojos ALQ-144, Detectores Laser AVR-2, Detectores de Radar APR-39(V)2, Detectores de Lanzamiento de Misiles AAR-47 y dispensadores de señuelos/bengalas.
Adicionalmente, unas mejoras en la estructura de los deflectores del escape del motor le proporcionaron una reducción de emisión térmica infrarroja que reduce la amenaza de los misiles guiados por infrarrojos. El modelo H (Hotel) puede transportar hasta 4 misiles AGM-114 Hellfire en una ala extendida usando el lanzador M-299 y una variedad de ametralladoras montadas en ventanas laterales que incluye la M60D, M240, GAU-16 y GAU-17/A. La tripulación estándar para el Hotel es 1 piloto, 1 copiloto y 2 "artilleros de puerta" para las ametralladoras. Los modelos Hotel son operados in escuadrones Helicóptero Antisubmarino (HS; Helicopter Antisubmarine) con un distribución estándar de 4 Foxtrots y 3 Hotels.
El MH-60S fue desarrollado después de que la Armada de Estados Unidos decidiera retirar el venerable helicóptero CH-46 Sea Knight. El modelo S (Sierra) es desplegado a bordo de buques de asalto anfibio y barcos de abastecimiento al combate rápido. Tiene dos misiones: transporte de tropas y reaprovisionamiento vertical (VERTREP) pero también puede realizar misiones se SAR. El Sierra no tiene sensores ofensivos pero puede montar Inhibidores para Dispositivos Infrarrojos ALQ-144 para la guerra electrónica. Los principales medios de defensa son la ametralladora M60D, la M240 o la GAU-17. A diferencia de otros H-60 de la Armada, el MH-60S no está basado en la plataforma original del S-70B
En 2007, el MH-60R fue sometido a los tests finales para ser incorporado a la flota. El primer escuadrón en recibir una flota operacional del modelo R (o Romeo) fue el HSM-71 en el año 2008. Fleet Replacement Squadron (FRS), HSM-41, recibió el helicóptero Romeo en diciembre de 2005 y comenzó a entrenar el primer conjunto de pilotos. Este modelo está destinado a reemplazar los Foxtrot y los Bravo y ser un verdadero helicóptero multi-misión. Sus sensores incluyen el equipo de vuelo de supervivencia (ASE; Air Survivability Equipment), MTS-FLIR, un avanzado enlace de datos aerotransportado, y un sonar activo aerotransportado más avanzado. No puede transportar la serie MAD. Todos los escuadrones Helicopter Anti-Submarine Light (HSL) que recibieron el Romeo fueron redesignados Helicopter Maritime Strike (HSM).
Especificaciones (SH-60B):
Tipo: Helicóptero naval multi-misión
Fabricante: Sikorsky Aircraft
Primer vuelo: 1974
Introducido: 1979
Estado: En servicio
Usuarios: Armada de los Estados Unidos, Fuerza Marítima de Autodefensa de Japón, Marina Real Australiana, Armada Española, etc.
Producción: 1970 - Actualidad
Costo unitario: U$S 28 millones (MH-60S)
Desarrollo: del UH-60 Black Hawk
Variantes: HH-60 Jayhawk y Mitsubishi SH-60J
Tripulación: 3
Capacidad: 8 pasajeros o 6.000 lb (2.720 kg) de carga en gancho o 4.100 lb (1.860 kg) de carga interna para los modelos B, F y H. 11 pasajeros o 9.000 lb (4.082 kg) de carga en gancho para el modelo S
Longitud: 19,76 m
Diámetro rotor principal: 16,36 m
Altura: 5,23 m
Área circular: 210 m2
Peso vacío: 6.190 kg
Peso cargado: 9.575 kg
Peso máximo al despegue: 9.927 kg
Planta motriz: 2× turboeje General Electric T700-GE-401C, 1.620 CV (1.208 kW) cada uno.
Velocidad máxima operativa (Vno): 180 nudos (333 km/h)
Alcance: 380 nmi (704 km)
Techo de servicio: 19.000 pies (5.790 m)
Trepada: 3,6 m/s
Armamento:
-Armas de proyectiles: ametralladora M60 o ametralladora M240 o ametralladora GAU-16/A o Minigun GAU-17/A. Sistema aéreo de eliminación de minas (RAMICS) usando cañón de 30 mm Bushmaster II Mk 44 Mod 0
-Bombas: Hasta 3 torpedos Mark 46 o Mark 50
-Misiles: AGM-114 Hellfire, 4 misiles Hellfire para los SH-60B y HH-60H, 8 misiles Hellfire para los MH-60S Block III. AGM-119 Penguin

Fuentes: Wikipedia.org, imfdb.org, blog Armas y Cine, blog Desarrollo y Defensa

No hay comentarios:

Publicar un comentario en la entrada
