Tras las lineas enemigas

Autor: Jorge Elías
Tras la línea enemiga es una película de guerra, protagonizada por Owen Wilson y Gene Hackman y dirigida por John Moore (2001). La historia gira alrededor de una matanza de la Guerra de Bosnia entre 1992 y 1995 por un aviador naval americano.

Argumento:
El teniente Chris Burnett (Owen Wilson) es uno de los mejores pilotos de la Marina, pero se siente frustrado porque las frágiles condiciones geopolíticas le han mantenido alejado de aquello que sabe hacer mejor: pilotar en combate su F/A-18 a reacción. "Estamos vigilando, no luchando", le espeta el almirante Reigart (Gene Hackman), quien piensa que Burnett no ha aprendido de verdad qué es lo que significa ser un soldado. En una misión rutinaria de reconocimiento, Burnett fotografía algo que no le está permitido ver a nadie y es derribado. Atrapado tras la línea enemiga, Burnett lucha por sobrevivir a la implacable caza de un despiadado oficial de la policía secreta, a un mortífero rastreador y a innumerables tropas enemigas.
Con el tiempo jugando en su contra, Reigart toma la dolorosa decisión de dejar de lado las reglas del mundo "todo bajo control" en el cual se mueve y arriesgar su carrera para poner en marcha una misión de rescate no autorizada y salvar la vida de uno de sus soldados.

Las siguientes armas y medios han sido empleados en este film:

1. Pistola Beretta 92SB
Versión de la conocida pistola Beretta 92, construida especialmente para la Fuerza Aérea Norteamericana, solo presenta ligeras modificaciones de la misma. Fue reemplazada por el Modelo Compact de la misma fabrica.

2. Pistola Beretta 92FS
La pistola Beretta 92 FS está especialmente diseñada para su utilización como arma de defensa. Más conocida como M9 por los militares americanos que la eligieron como arma oficial, la Beretta 92 FS es el arma más probada y fiable de la historia; no solamente ha satisfecho todos los requisitos establecidos por los militares americanos, sino que los ha superado ampliamente. Durante las duras pruebas realizadas por el ejército de los Estados Unidos se dispararon 30 000 tiros sin que el arma acusase tan siquiera un solo defecto de funcionamiento. Es un arma precisa, segura, fiable
La pistola semiautomática Beretta 92 FS de 9 mm parabellum posee un mecanismo de disparo de simple y doble acción, estando comprendida la fuerza del disparador en simple acción entre 2 kg y 2,5 kg y en doble acción entre 4,5 kg y 5,5 kg.
El peso de la pistola es de 1 135 gr con cargador lleno y 950 gr con cargador vacío. La longitud total del arma es de 217 mm, la longitud del cañón es de 125 mm y la longitud de la línea de mira es de 155 mm. Tiene una anchura de 38 mm, y el grueso de la empuñadura es de 36 mm. Por último, la altura del arma es de 140 mm.
La pistola Beretta 92 FS posee un sistema de funcionamiento por retroceso corto de cañón. De las armas semiautomáticas que funcionan según el principio de corto retroceso de cañón, las Beretta 92 se distinguen por su bloque geométrico a bloque oscilante, que permite que el cañón se mueva siempre sobre el mismo eje del carro obturador y en línea con el sistema de alimentación; además, el obturador tipo abierto elimina prácticamente la posibilidad de encasquillamiento, permite introducir el cartucho directamente en la recámara del cartucho, en el supuesto de que el cargador se haya dañado o perdido. Todo esto dota al arma de una gran estabilidad, así como de una excelente precisión y fiabilidad.
Tiene de tres seguros: Un primer seguro manual ambidiestro, utilizable tanto por los tiradores zurdos como diestros, situado sobre la corredera, que separa la aguja percutora del martillo, el martillo baja cuando está cargada e interrumpe la conexión de mecanismos. otro automático, bloquea la aguja percutora que resiste cualquier movimiento, recuperándose solamente al presionar el gatillo y un tercer seguro automático que permite una posición intermedia del martillo. Al accionar el martillo tirando de la corredera y sin presionar el gatillo, la aguja percutora queda asegurada y resiste cualquier movimiento incluso si el arma se golpea.
Así mismo, la Beretta 92 FS posee indicadores de cartucho en recámara, tanto a la vista como al tacto. La recámara queda abierta después del último cartucho.
Dentro de los elementos de puntería, las miras delanteras y traseras de la 92 FS están diseñadas para un rápido blanco, así como para afinar la puntería en bajas condiciones de luz, para lo que están equipadas con incrustaciones en blanco, en sistema de tres puntos. La mira trasera es regulable en deriva sin necesidad de herramientas especiales y viene ajustada a 25 metros. La pistola acepta, con algunos ajustes especiales, elementos como juegos de mira láser y linterna.
El cargador dispone de una capacidad de quince balas más una en la recámara, permite observar los cartuchos que contiene en su interior mediante tres indicaciones colocadas a la capacidad de 5, 10 y 15 cartuchos.

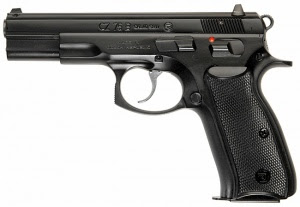

3. Pistola CZ 75B
La Cz Modelo 75 y sus variantes es una de las armas más difundidas en el continente europeo y de una gran repercusión a nivel mundial. La prestigiosa firma checa "Česká Zbrojovka", fabricante de las armas de fuego que llevan su nombre, popularmente conocidas como "CZ", es el nombre comercial de la asociación de varios fabricantes de armas de fuego checos. Las siglas "CZ" es una abreviatura de "Česká Zbrojovka" (Armería Checa) y"Vz" de "vzor" (modelo).
La CZ 75 es una pistola semiautomática fabricada por Česká zbrojovka Uherský Brod (CZUB) en la República Checa y originalmente producida en 1975.
La mayoría de los modelos tienen la capacidad de ser operados en simple y doble acción y con la característica de un seguro manual montado en el armazón. A partir de finales de los 80, todas las CZ 75 están fabricadas con bloqueo de percutor designados por la letra (B). A diferencia de la mayoría de otras pistolas semiautomáticas, presenta el carril de la corredera por dentro del armazón en lugar de por fuera, similar a la SIG P210. Esto proporciona un buen bloqueo de seguridad de la corredera y contribuye a una buena precisión.
La CZ-75 también fue una de las primeras pistolas de 9 mm de alta capacidad que tenía seguridad manual. Armazón, corredera y piezas de fundición son de alta calidad. El cañón es de los tradicionales de 6 estrías, con una tasa de giro superior a la norma (1 en 9,7). Es el mejor diseño de doble acción automático disponible.
El modelo de Česká Zbrojovka CZ-75 es reclamado para el servicio por un mayor número de gobiernos, ejércitos, policía y organismos de seguridad que cualquier otra pistola en el mundo.
Originalmente diseñada para la exportación, la CZ 75 entró en producción en masa en 1976, no estando disponible en los EE.UU. hasta 1993. CZ-EE.UU. es ahora el distribuidor exclusivo para los Estados Unidos. El original CZ 75, es fácilmente identificables por el guardamonte curvo.
Especificaciones:
Lugar de origen: Checoslovaquia, después República Checa
Diseñador: Josef y Frantisek Koucky
Fabricante: Česká Zbrojovka
Producida: 1976 al presente
Peso: 1.12 kg
Longitud: 206 mm.
Longitud del cañón: 120 mm
Calibres: 9x19mm Parabellum, .40 S&W

4. Pistola CZ 52
La CZ-52 es una pistola semiautomática construida en la entonces Checoslovaquia para emplear el calibre 7,62 mm x 25 (Ruso) para el ejército checoslovaco. Su desarrollo comenzó en 1947 y  finalizo en 1951. Su diseño básico se lo atribuye a Jan Kratochvil, que trabajaba en la fabrica de armas CZ-Strakonice. Fue declarada obsoleta en 1982, siendo reemplazada por la pistola 9mm VZ-82.
Especificaciones;
Tipo: Pistola semiautomática de acción simple
Calibre: 7.62 × 25mm Tokarev
Peso: 950 g
Longitud: 209mm
Longitud del cañón: 120 mm
Capacidad: 8 proyectiles.

5. Fusil SIG-Sauer SSG 3000
El SSG SIG-Sauer 3000 es un fusil con mecanismo de cerrojo y cargador interno. Fue desarrollado en Suiza y Alemania. Es el fusil para el francotirador en Europa y los Estados Unidos. Desarrollado por SIG Sauer, es bien conocido por su alta calidad. Arma de altas prestaciones para empleo en todo tipo de ambientes (bípode). Tiene máxima rapidez para el intercambio de cañones. Los cañones son fabricados con compensador de tiro y la culata es de madera laminada.
Especificaciones:
Tipo: Fusil para francotirador
Origen: Alemania - Suiza
Fabricante: Schweizerische Industrie Gesellschaft (SIG)
Peso 5,44 kg
Longitud 1180 mm
Longitud del cañón 600 mm
Ancho 95 mm
Altura 152 mm
Calibre: 7.62x51mm OTAN
Acción de cerrojo
Velocidad inicial 98 m/s
Alimentación: Cargador interno para 5 proyectiles desmontable

6. Subfusil  Heckler & Koch MP5A3
La MP5 es una familia de subfusiles desarrollada por el fabricante alemán de armas Heckler & Koch a partir de 1964. Fue introducida por Heckler & Koch en 1966, bajo la denominación HK54. Este nombre proviene del antiguo sistema de numeración HK, donde el "5" designa el modelo de un fusil ametrallador, y el "4" identifica sus cámaras para municiones de 9 × 19 mm. Fabricado originalmente en Alemania, después se concedieron licencias de fabricación a Grecia, Irán, Pakistán y México. Al tratarse de un subfusil con tantas versiones, lo hace ideal para unidades militares, fuerzas de seguridad, de élite de ambas o de uso privado.
La gama de subfusiles MP5 es numerosa, encontrándose modelos con supresor de sonido incorporado, culatín plegable, culata fija, visores montados, alzas tradicionales de tiro, etc. Por esta razón, dependiendo de cuál es su modelo y versión, puede haber una gran diferencia de peso, medida, cadencia de tiro, selector de tiro, etc. Algunos modelos incluyen en su selector de tiro, aparte de los habituales seguro, tiro a tiro y automático, una posición más que es la de tres disparos, desde la cual el arma realiza tres disparos seguidos cada vez que se acciona el gatillo. La variante MP5A3 es un modelo con culata plegable y fuego en ráfaga libre. Este modelo de MP5 fue importado a EE.UU., modificado para disparar en modo semiautomático y poder ser distribuido para uso civil. Fabricado entre 1983 - 1989.
Especificaciones:
Tipo: Subfusil automático
Origen: Alemania
Estado: en servicio desde 1966 hasta el presente
Diseñada: 1964
Fabricante: Heckler y Koch
Producida: 1966-presente
Peso: 2,88 kg
Longitud: 490-660 mm
Longitud del cañón: 225 mm
Munición: 9 mm Parabellum
Calibre: 9 mm
Cadencia de tiro: 750 dpm
Alcance efectivo: 100-125 m
Cargador: de 15 a 30 proyectiles.

7. Subfusil  Heckler & Koch MP5K
La MP5 es una familia de subfusiles desarrollada por el fabricante alemán de armas Heckler & Koch a partir de 1964. La MP5K es la versión más corta del MP5 con una empuñadura especial en el guardamanos.
Fue introducida por Heckler & Koch en 1966, bajo la denominación HK54. Este nombre proviene del antiguo sistema de numeración HK, donde el "5" designa el modelo de un fusil ametrallador, y el "4" identifica sus cámaras para municiones de 9 × 19 mm. Fabricado originalmente en Alemania, después se concedieron licencias de fabricación a Grecia, Irán, Pakistán y México. Al tratarse de un subfusil con tantas versiones, lo hace ideal para unidades militares, fuerzas de seguridad, de élite de ambas o de uso privado.
La gama de subfusiles MP5 es numerosa, encontrándose modelos con supresor de sonido incorporado, culatín plegable, culata fija, visores montados, alzas tradicionales de tiro, etc. Por esta razón, dependiendo de cuál es su modelo y versión, puede haber una gran diferencia de peso, medida, cadencia de tiro, selector de tiro, etc. Algunos modelos incluyen en su selector de tiro, aparte de los habituales seguro, tiro a tiro y automático, una posición más que es la de tres disparos, desde la cual el arma realiza tres disparos seguidos cada vez que se acciona el gatillo.
Especificaciones:
Tipo: Subfusil automático
Origen: Alemania
Estado: en servicio desde 1966 hasta el presente
Diseñada: 1964
Fabricante: Heckler y Koch
Producida: 1966-presente
Peso: 2,88 kg
Longitud: 490-660 mm
Longitud del cañón: 225 mm
Munición: 9 mm Parabellum
Calibre: 9 mm
Cadencia de tiro: 750 dpm
Alcance efectivo: 100-125 m
Cargador: de 15 a 30 proyectiles.

8. Fusil  CZ 700M1
Los fusiles de francotirador de la serie M700 son desarrollados por Czheska Sbrojevka - Brod SA de Uhersky (CZ-UB) en la República Checa. El modelo 700 y el modelo 700M1 utilizan el mismo sistema giratorio de la acción del perno con 6 lengüetas en la parte posterior del perno que se cierra en el receptor. Ambos utilizan los mismos alimentadores desmontables de la caja de 10 cartuchos, y ambos ofrecidos en el calibre de la OTAN de 7.62mm. Las diferencias principales están en el diseño de la culata y el cañón de arma de fuego: el modelo 700 se ofrece con culata más pesada con el protector reducido del gatillo y el cañón de arma de fuego acanalado, mientras que el modelo 700M1 se ofrece con las culatas de madera laminadas agujereada y el cañón de arma de fuego llano. Ambos modelos tienen culatas con los largos y las piezas de apoyo ajustable. Ambos emplean gatillo ajustable.
Especificaciones:
CZ 700
Calibres: OTAN de 7.62 x 51mm (.308Win)
Operación: Acción por perno
Cañón de arma de fuego: 650mm, 4 estrías, dextrógiras de 305mm
Peso: 6.2 kilogramos vacío
Largo: 1215 milímetros
Mecanismo de alimentación: caja desmontable, 10 proyectiles
CZ 700M1
Calibres: OTAN de 7.62 x 51 mm (.308Win)
Operación: Acción por perno
Cañón de arma de fuego: 650m m, 4 estrías, dextrógiros de 305mm
Peso: 5.4 kilogramos vacío
Largo: 1142 milímetros
Mecanismo de alimentación: caja desmontable, 10 proyectiles.
Costo: U$S 5.000 por unidad.

9. Fusil  AK-47
El AK-47, acrónimo de Avtomat Kalashnikova modelo 1947, es un fusil de asalto soviético diseñado en 1942 por Mijaíl Kaláshnikov, combatiente ruso durante la Segunda Guerra Mundial. Convertido en el rifle oficial de la URSS entre 1947 y 1978, actualmente es el arma de fuego más utilizada del mundo. En 1949 el Ejército Rojo lo adoptó como arma principal de la infantería, sustituyendo al subfusil PPSh-41, aunque no fue hasta 1954 cuando entró en servicio a gran escala. Posteriormente fue elegida por los países del bloque oriental en el Pacto de Varsovia como arma reglamentaria para sus ejércitos durante la Guerra Fría.
Mihail Timofeyevich Kaláshnikov, siendo militar, combatió en la II GM contra la Alemania nazi, en la cual fue herido gravemente en un brazo por una bomba.
Durante su estancia en el hospital se inspiró para crear una nueva arma, ya que las anticuadas carabinas soviéticas eran de difícil uso y presentaban distintas complicaciones para los soldados del Ejército Rojo. Así, Kaláshnikov creó la Avtomat-Kalashnikov, AK-1, que forma el acrónimo AK-47. Debido a su excelente desempeño, el AK-47 se convirtió en la espina dorsal del Ejército Rojo. El fusil fue mejorado, apareciendo varias versiones como el AKM, PA M1986, RPK, Tipo 56, Tipo 58, y varios constructores de armas se inspiraron en su diseño y la modificaron o tomaron parte de sus mecanismos y crearon nuevos fusiles en base a éste como el Rk-62, AK-74, RPK-74, AK-103, IMI Galil, el INSAS, entre otras muchas.
En 1943 Kalashnikov creó un fusil de calibre 7,62 x 39 mm, pero su prototipo no fue elegido para servir al ejército ruso; se dice que tuvo que rediseñarlo adquiriendo conocimientos del estudio del los fusiles alemanes Stg-44, aunque sus mecanismos son muy distintos. Por este motivo, algunos autores opinan que muchas armas modernas, como el M16 y el propio AK-47 han recogido del Sturmgewehr 44 Stg-44 muchas soluciones técnicas, y deben a este modelo su existencia; si bien este hecho es discutido, pues todos los sistemas empleados en el Stg-44 (cargadores curvos, fabricación en chapa estampada, sistema de acerrojamiento por rodillos semirrigidos, culata plegable, etc), ya existían en diversas armas anteriores.
Al poco tiempo de su creación, el AK-47 se convirtió en el arma más popular entre los militantes guerrilleros de índole marxista, y en el arma principal de los ejércitos de los países firmantes del Pacto de Varsovia. Gracias a que los materiales y la construcción de la AK-47 son de bajo costo, se ha convertido en el arma más numerosa del planeta. Se calcula que existen entre 35 y 50 millones de fusiles de este tipo, sin contar los que se fabrican ilegalmente cada año. Es producida por 18 países
Especificaciones:
Peso: 4,3 kg (descargado)
Longitud: 870 mm
Longitud del cañón: 415 mm
Munición: 7,62 x 39 mm - .22 Long rifle (Réplica deportiva) - Calibre 7,62 mm - .22 (5,5 mm) Réplica deportiva
Sistema de disparo: recarga accionada por gas, cerrojo rotativo
Cadencia de tiro: 600 disparos por minuto (automático)
Alcance efectivo 400 m
Cargador extraíble curvo, de 30 balas; compatible con el cargador curvo de 40 proyectiles de la RPK y tambor de 75 proyectiles.

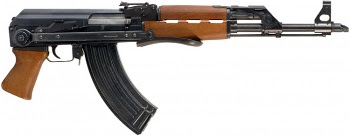

10. Fusil Zastava M70AB2
El Zastava M-70 es la versión serbia del fusil de asalto AK-47 desarrollado y fabricado en Kragujevac, República de Serbia.

11. Fusil  AKM
El AKM (Avtomat Kalashnikova Modernizirovannyj), es un fusil de asalto creado como sucesor del AK-47 en 1959. Es el primer fusil de asalto que se utilizó ampliamente en el mundo. Es rentable y fiable, y es uno de los más baratos de fabricar, requiere un mantenimiento mínimo e infrecuente para funcionar correctamente, puede disparar aún mojado, oxidado o muy sucio, y tiene disparos potentes, aunque menos que el cartucho 7,62 x 51 mm de la OTAN, si bien también el retroceso es más controlable en modo automático.
Debido a sus características anteriores (y a que la ex-URSS lo distribuyó por una gran parte del mundo), es ampliamente utilizado en muchos países y ha sufrido muy pocas modificaciones. Este fusil tiene la fama de ser común entre terroristas y guerrilleros, porque les es fácil conseguirlo y tiene bajos costos. Entre originales, versiones, variantes y copias se han fabricado unos 60 millones de estos fusiles en todo el mundo y sigue siendo el más común con gran diferencia en el planeta.
En 1943 el ruso Mikhaíl T. Kalashnikov creó un fusil de asalto para utilizar el calibre 7,62 x 39 mm, pero su prototipo no fue elegido para servir al ejército ruso. Así que tuvo que rediseñarlo adquiriendo conocimientos del estudio de unos fusiles alemanes Stg-44 capturados en la guerra. En 1947 creó el AK-47 (Avtomat Kalashnikova 1947 goda, en ruso). Entra en servicio militar en 1949, pero su uso fue mantenido en secreto por la Unión Soviética hasta 1956, cuando empezaron distribuirlo a todas las tropas rusas.
En 1959 se fabrica una nueva versión del AK-47, el AKM (Avtomat Kalashnikova Modernizirovannyj). Éste, a diferencia de su antecesor está hecho con partes más delgadas, algunas de metal estampado y otras de madera laminada, y usa cargadores de aluminio y plástico para abaratar y acelerar su producción. El AKM es un kilogramo más ligero que el AK-47.
Especificación:
Diseñada: 1959
Fabricante: Izhevsk Mechanical Works
Producida: 1959 – presente
Cantidad: aprox. 100 millones
Variantes: AKM, AKMS
Peso: 3,14 kg
Longitud: 870 mm
Longitud del cañón: 415 mm
Munición: 7,62 x 39 mm
Calibre: 7,62 mm
Sistema de disparo Recarga accionada por gas, cerrojo rotativo
Cadencia de tiro: 600 dpm
Alcance efectivo: 400 metros
Cargador: 30 proyectiles.

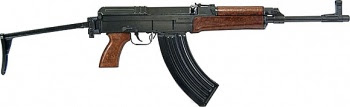

12. Fusil SA Vz.58
El Vz. 58 es un fusil de asalto en calibre 7.62 mm diseñado y fabricado en Checoslovaquia, construido en aleación ligera. Fue aceptado en servicio a finales de 1950. Esta arma exteriormente se asemeja al soviético AK-47, pero internamente es un diseño completamente diferente basado en un movimiento de retroceso corto del pistón de gas. Emplea un cargador desmontable de 30 proyectiles.  Cuando el ultimo disparo fue realizado, queda la recamara abierta esperando la recarga, activándose cuando se aplica el nuevo cargador. Emplea un proyectil 7.62x39mm M43. Tiene un alcance efectivo de 800 metros.

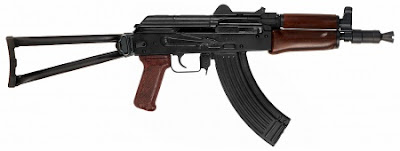

13. Fusil AKMSU
El AKMSU es una variante corta del fusil de asalto AKM (mide 35 cm) diseñado por el famoso diseñador de armas Mijaíl Kaláshnikov en 1959, esta variante estaba diseñada para las fuerzas especiales y las unidades de policía soviética, no muchas fueron destinadas a las tripulaciones de tanques y paracaidistas ya que estos usaban el AKMS que era mas preciso al tener el cañón del largo de un rifle normal y solo era compacto al estar su culata plegada, este concepto de rifle corto seguiría siendo usado en modelos como el AKS-74U y en la serie de fusiles como el AK-102, AK-104 y AK-105.
La idea de un arma compacta con buen poder de fuego que seria usada en combate urbano era un concepto que se estudiaba desde la II GM, con la aparición de los subfusiles y el ataque de asalto esta idea cobre mayor fuerza, los soviéticos tenían el PPSH-41 y su variante con culata plegable PPS-43 que cumplían perfectamente con esta fin, pero con la aparición del fusil de asalto los subfusiles soviéticos se quedaron cortos ante el poder de fuego de estas armas por lo cual se decidió crear una variante corta del AKM, en principio se pensaba usar el AK-47S y el mas moderno AKMS para unidades policiales pero estas armas solo eran compactas cuando estaban plegadas y al desplegarse tenían los mismos incómodos problemas de un fusil largo en ambientes urbanos y plegadas al no tener apoyo en el hombro eran muy difíciles de controlar en modo automático por lo que la necesidad de un arma compacta era evidente.
El AKMSU respondía a las exigencias del ejército rojo y las fuerzas de orden y tenia ventajas sobre los subfusiles occidentales al usar munición de fusil en lugar de la munición de pistola empleada en armas de ese tamaño, al usar esta munición tenia mejor alcance que un subfusil y lo mejor podía traspasar cualquier chaleco antibalas para la época y hasta la aparición del AKS-74U no existíó un arma de tales características. El arma era básicamente un AKMS con el cañón más corto y un pequeño mango que salía del guardamanos para facilitar su agarre, era compacto aun con la culata desplegada y de fácil uso, pero debido a ser más bien un arma de propósito experimental no fue masivo su empleo como los AK-47, AKM y AKMS, ya que después de su desarrollo apareció el AKS-74U.
Especificaciones:
Fabricante: Izhevsk Mechanical Works
Peso: 3,14 kg
Munición: 7,62 x 39 mm
Calibre: 7,62 mm
Sistema de disparo Recarga accionada por gas, cerrojo rotativo
Cadencia de tiro: 600 dpm
Alcance efectivo: 400 metros
Cargador: 30 proyectiles.

14. Fusil M-24 SWS (Remington 700)
M24 SWS (Sniper Weapon System) es el nombre dado por el Ejército de los Estados Unidos al fusil de precisión Remington 700 en 1988, cuando lo adoptó como fusil estándar para francotirador.
El Cuerpo de Marines de los Estados Unidos utiliza otra variante del Remington 700, que denominaron M40. La principal diferencia con el fusil usado por los Marines es que el M24 del Ejército tiene un cerrojo modificado para disparar cartuchos más potentes que los disparados por el M40. El M24 es considerado un "sistema de armas" pues no sólo está compuesto por el fusil, sino también por otros componentes como la mira telescópica. Esta arma también es utilizada por las Fuerzas de Defensa Israelíes.
Especificaciones:
Tipo Fusil de francotirador
Origen  Estados Unidos
En servicio 1988 - presente
Diseñado 1988
Fabricante Remington Arms
Producida 1988 - presente
Variantes M24A2 - M24A3
Peso 5,5 kg (sin mira telescópica)
Longitud 1092 mm
Longitud del cañón 610 mm
Munición 7,62 x 51 OTAN (M24) - .300 Winchester Magnum (M24A2) - .338 Lapua - Magnum (M24A3)
Calibre 7,62 mm (M24) - 7,8 mm (M24A2) - 8,6 mm (M24A3)
Sistema de disparo Cerrojo accionado manualmente
Alcance efectivo 800 m aprox.
Cargador interno fijo, de 5 cartuchos
Velocidad máxima 853 m

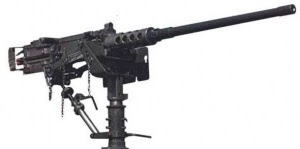

15. Ametralladora Browning M2HB
Es una ametralladora pesada diseñada a finales de la Primera Guerra Mundial por John Browning. Fue apodada Ma Deuce por las tropas estadounidenses o simplemente llamada "fifty-cal" en alusión a su calibre. El diseño tiene varias denominaciones específicas; la denominación oficial para el modelo de infantería es Ametralladora Browning, Cal..50, M2, Flexible. Es un arma efectiva contra soldados, vehículos y embarcaciones sin blindaje o ligeramente blindados, fortificaciones livianas y aviones en vuelo rasante.
La ametralladora Browning .50 ha sido usada extensivamente por los Estados Unidos como armamento para vehículos y aviones desde los años 20 hasta el día de hoy. Fue masivamente usada durante la Segunda Guerra Mundial, la Guerra de Corea, la Guerra de Vietnam, así como durante las operaciones en Iraq en 1990 (Guerra del Golfo) y 2003 (Invasión de Iraq de 2003). Es la principal ametralladora pesada de los países miembros de la OTAN y ha sido usada por varios países más. Aún sigue en servicio y su diseño es muy similar a la ametralladora Browning Modelo 1919.
Fue rápidamente adaptada como arma antiaérea, siendo también elegida como arma de apoyo a la infantería bajo la denominación de Modelo 1921. Este último fue utilizado durante los años 20 como arma anti-aérea y anti-tanque. En 1932, el diseño fue actualizado y se le denominó como M2, aunque cumpliendo las mismas misiones.
Así como en la M1921, la variante original para infantería de la M2 estaba equipada con una camisa de enfriamiento por agua. Finalmente esta ametralladora fue reemplazada por una variante sin camisa de enfriamiento, pero con un grueso cañón enfriado por aire (a pesar que estos se recalentaban demasiado rápido al usarse en tierra). La masa y la superficie del nuevo cañón compensaban de cierto modo la pérdida del enfriamiento por agua, al mismo tiempo que reducían el tamaño y peso del arma .
Debido al largo proceso de cambiar el cañón, se desarrolló un sistema mejorado conocido como QCB (siglas de Quick Change Barrel, que significa Cañón de Cambio Rápido). También se ha desarrollado una versión aligerada, la cual apenas pesa 27 kg.
La ametralladora M2 dispara el cartucho .50 BMG (12,7 x 99), que actualmente también es utilizado en fusiles de francotirador pesados y fusiles de largo alcance debido a su excelente precisión a gran distancia, performance balística, enorme poder de parada y letalidad. Es una ametralladora refrigerada por aire y alimentada por cinta que dispara a cerrojo cerrado, usando el principio del retroceso corto. En esta acción, el cerrojo y el cañón están acoplados y retroceden al disparar el arma. Luego de un corto trecho el cerrojo y el cañón se desacoplan, retrocediendo el primero. Esta acción abre el cerrojo y hace avanzar la cinta, preparando el arma para el próximo disparo, todo esto a una cadencia de 450-550 disparos por minuto (600-1200 en las ametralladoras aéreas M2/M3 de la Segunda Guerra Mundial; 300 en la M2 sincronizada con la hélice). Esta cadencia no suele alcanzarse en combate, ya que el fuego continuo a tal cadencia desgastaría el cañón con solamente unos cuantos miles de disparos, debiendo ser reemplazado. La cadencia de la M2 disparando a fuego continuo se sitúa a menos de 40 disparos por minuto.
La M2 tiene un alcance máximo de 7,4 kilómetros cuando usa munición del tipo Ball, con un alcance máximo efectivo de 1,8 kilómetros al ser disparada desde el trípode M3. En su rol de arma portátil terrestre, esta pesa 38 kilogramos y el trípode M3 ensamblado otros 20 kilogramos. En esta configuración, el gatillo "de mariposa" en forma de V se sitúa al extremo del arma, con una agarradera tipo "mango de pala" a cada lado del cajón de mecanismos y el retén del cerrojo al centro. Para disparar, se debe asir ambas agarraderas y apretar el gatillo con uno o ambos pulgares. Cuando el retén del cerrojo ha sido girado hacia abajo, el arma dispara en ráfagas. De otro modo, funciona en modo semi-automático. Para esto, se gira hacia arriba el retén del cerrojo. En ambas modalidades, la M2 se dispara de la forma indicada anteriormente. Al contrario de otras ametralladoras modernas, no tiene seguro. En modelos de producción reciente se han instalado gatillos convencionales dentro de las agarraderas, descartando los gatillos "de mariposa".
Ya que la M2 fue diseñada desde un principio para adaptarse a diversas configuraciones, puede ser alimentada tanto desde el lado izquierdo como el lado derecho. Esto se logra cambiando los sujeta-cinta, la bandeja de alimentación, los topes para cartuchos delanteros y traseros, e invirtiendo la palanca de carga. Esta conversión puede hacerse sin herramientas en menos de un minuto.
Entre los diversos tipos de cartuchos usados por esta ametralladora están el M2 Ball, para usarse contra soldados y blancos de material ligero, el trazador M1 y el M962 SLAPT. Este último, así como el cartucho M903 SLAP, puede atravesar más de 3/4 de pulgada de blindaje de alta dureza a 1500 metros. Esto se logra gracias a un penetrador de tungsteno con un diametro de .30 pulgadas (7,62 mm). La bala del SLAPT tiene una carga trazadora en su base. El empleo de este cartucho fue aprobado en 1990.
Especificaciones:
Diseñada: en 1921
Producida: 1932 hasta el presente
Peso: 38 kg
Longitud: 1.650 mm
Longitud del cañón: 1.140 mm
Munición: 12,7 x 99
Calibre: .50 BMG (12,7 mm)
Sistema de disparo: recarga accionada por retroceso; retroceso corto
Cadencia de tiro: 450-600 dpm
Velocidad de la bala: 930 m/s
Alcance efectivo: 1.800 m
Cargador: Cinta de munición (en caja).

16. Cañón antiaéreo M53/59 Praga
El M53/59 Praga es un cañón autopropulsado para defensa aérea desarrollado en Checoslovaquia en la década de 1950. Consistía en un camión Praga V3S con cabina blindada, modificado, equipado con un cañón doble tubo de 30 mm, con capacidad de disparar hasta 900 proyectiles, pero en cadencias de hasta 50 disparos, dada la capacidad de su cargadores.  Equipado con apuntador óptico, solo podía ser empleado de día y con buen clima. Actualmente, es obsoleto pero aun esta en uso en algunos ejércitos.

17. Fusil SVD Dragunov
El fusil de francotirador Dragunov (Snayperskaya Vintovka Dragunova), -en forma abreviada SVD- es un rifle semiautomático diseñado por Evgeniy Fedorovich Dragunov en la Unión Soviética entre 1958 y 1963. El SVD fue el primer rifle semiautomático en el mundo diseñado específicamente para ser usado en tiro militar de precisión, y es común en los países del antiguo bloque Oriental.
El SVD usa los cartuchos 7,62 x 54 R, con una velocidad inicial de 830 m/s. El rifle acepta el viejo cartucho M1891/30, pero el más preciso 7N14 fue diseñado específicamente para él. Sin embargo, la Unión Soviética nunca ofreció este cartucho para exportación, por lo que es muy raro fuera de Rusia. Aunque el rifle es letal en distancias superiores de los 1000 metros, realmente no fue pensado o diseñado para lograr una gran precisión y razonablemente solo puede alcanzar blancos a más o menos 600 m con munición estándar, logrando un disparo dentro de un ángulo de dos minutos de arco a esa distancia.
Primordialmente debido a los efectos de la acción semiautomática del SVD en los armónicos del cañón, la precisión del rifle disminuye en tiros a grandes distancias. A pesar de su tamaño, se maneja con facilidad y fue diseñado para ser muy duradero. El fusil también tiene un porta-bayoneta para combate cuerpo a cuerpo, aunque al montar esta, se causa un ligero cambio en el centro de gravedad, afectando su manejabilidad y posiblemente, su precisión.
Especificaciones:
Calibre: 7,62 mm x 54 R
Largo: 1.225 mm
Longitud del cañón: 610 mm
Peso: 4.31 kg (descargado con mira telescópica)
Cargador: 10 cartuchos
Operación: Toma de gases; tiro semiautomático
Rango: +800 m (+1200 m con mira telescópica)
Velocidad inicial: 840 m/s
Equipamiento: Retícula de un visor PSO-1.El SVD viene con una mira telescópica estándar PSO-1 4×24 que incluye una retícula operada por batería y un filtro infrarrojo pasivo. En el momento de su desarrollo, la mira telescópica PSO-1 era considerada una de las miras de francotirador más avanzadas jamás construidas. La retícula esta compuesta de múltiples puntos de mira que son usados para tiros a distancias de más de 1000 metros. También tiene un mecanismo que permite calcular la distancia del objetivo aproximadamente, basándose en la altura de una persona promedio (que los soviéticos establecieron en 1.70 metros). Muchas otras miras telescópicas convencionales y de visión nocturna están disponibles para su uso en el SVD. En caso de que la mira telescópica llegue a fallar, el SVD tiene miras mecánicas convencionales, un dispositivo no muy común en la mayoría de rifles de francotirador.

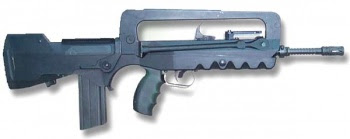

18. Fusil FAMAS-F1
El FAMAS (siglas del nombre original francés: Fusil d'Assaut de la Manufacture d'Armes de St-Étienne, "Fusil de Asalto de la Manufactura de Armas de St-Étienne") es un fusil de asalto con configuración bullpup diseñado y manufacturado en Francia por la fábrica de armas de Saint-Étienne, el cual es miembro de propiedad del complejo francés Nexter (antes GIAT industries). Es uno de los fusiles de servicio que utiliza el ejército francés.
El desarrollo comenzó en 1967 bajo la dirección de Paul Tellie y el primer prototipo completado se desarrolló en 1971. La evaluación militar del fusil comenzó en 1972, el ejército francés finalmente aceptó el fusil en 1978 como arma estándar de combate. Después de adoptarlo, el FAMAS (designado FAMAS F1) reemplazó el antiguo fusil semiautomático MAS-49.
Fueron producidos aproximadamente 400.000 fusiles de asalto FAMAS F1, después Industrias GIAT reemplazó el FAMAS F1 por el nuevo FAMAS G1. El G1 incluía varias mejoras menores como la zona de agarre rediseñada y un protector alargado en el gatillo. El G1 fue un modelo provisional, ya que pronto fue mejorado y llamado FAMAS G2. El G2 apareció en 1994 y fue adquirido por la marina francesa en 1995.
Para finales del 2006, sin embargo, el ejército de tierra francés continuaba con el F1. No cambiaba al modelo G2 porque esperaba a la próxima versión: FAMAS Félin.
Especificaciones:
Tipo Fusil de asalto
País de origen  Francia
En servicio 1978 - presente
Diseñada 1967 - 1971
Fabricante GIAT Industries
Producida 1975 - presente
Variantes F1, G1, G2, Félin, Commando, Versión de exportación
Peso 3,61 kg (FAMAS F1) - 3,68 kg (FAMAS G2)
Longitud 757 mm
Longitud del cañón 488 mm
Munición 5,56 x 45 OTAN
Calibre 5,56 mm
Sistema de disparo Recarga por retroceso
Cadencia de tiro 900-1000 disparos/min (F1) - 1000-1100 disparos/min (G2)
Alcance efectivo 300 m (F1) - 450 m (G2)
Cargador 25 proyectiles (F1) - 30 proyectiles (G2) (ambos estándar)
Velocidad máxima 960 m/s (F1) - 925 m/s (G2)

19. Fusil M16A2
El fusil de asalto M16A2 de calibre  5.56mm es una mejora del fusil M16A. Arma de peso ligero, refrigerado por aire, accionado por gas, con capacidad para disparar en fuego automático, raga de tres o disparo simple empleando un selector. Tiene una mira posterior ajustable. La parte inferior del guardamonte se abre para facilitar el acceso a la cola del disparador cuando se emplea guantes de invierno
Las mejoras efectuadas en el M16A2 son:
-El M16A2 dispone de un barril más pesado y más rígido que el M16A1
-Un guardamanos nuevo diseño, que se construye a partir de dos mitades idénticas, y tiene un contorno alrededor de la cual es más resistente y proporciona un mejor agarre cuando se sujeta el fusil
-La culata y empuñadura de pistola de la M16A2 están hechos de una posición más firme de inyección de plástico moldeable, que proporciona una resistencia mucho.
-El M16A2 tiene una mira posterior mejorada que se puede ajustar fácilmente
-El diseño del receptor superior de la M16A2 fue modificado para desviar cartuchos expulsados, y excluye la posibilidad de expulsión de los cartuchos de golpear la cara de un tirador zurdo
-El M16A2 está equipado con un dispositivo de control de disparo que limita el número de disparos del modo automático a tres por disparo, lo que aumenta la precisión y reduce el gasto de municiones
-Tiene un compensador de boca, destinado a reducir y mejorar la posición de disparo y la precisión.
-Posee un cañón mas pesado y emplea el proyectil OTAN estándar SS 109 tipo (M855) lo qu le proporciona mayor alcance efectivo y penetración.

20. Fusil M16A1 y M16A2
El M16 es el fusil de asalto estándar de los Estados Unidos, utilizado por primera vez en la Guerra de Vietnam sustituyendo al M14, rechazado en un principio por estar construido, en gran parte, de plástico y de aluminio. El M-16 es una versión militarizada de la AR-15, diseñada por Eugene Stoner. Al principio encontró varios obstáculos por parte de los generales y personal de la Agencia de Investigación de Proyectos Avanzados de Defensa o (DARPA siglas en inglés) ya que tenían preferencia por calibres pesados, además de que era la primera arma construida con materiales compuestos ( acero, aluminio y plástico).
El AR-15 espero 2 años para que finalmente lograra un soporte dentro de las fuerzas armadas; en una demostración el general Curtis LeMay ordeno 8,500 AR-15 para la defensa de bases aéreas del Comando Estratégico Aéreo, desafortunadamente el secretario de defensa Robert McNamara revoco el pedido. Esto no impidió que unidades de operaciones especiales y asesores americanos en Vietnam obtuvieran AR-15s.
Los primeros modelos sólo disponían de cargadores de 20 balas lo que suponía una desventaja frente a los AK-47 soviéticos y Tipo 56 chinos, y no funcionaban bien en condiciones de humedad. La forma del apagallamas dificultaba el movimiento en la selva, ya que éste se enganchaba en la vegetación; éstos son algunos de los problemas que tenía, pero a pesar de todo un soldado bien entrenado podía sacarle partido en combate.
En la actualidad los Estados Unidos utilizan el M16A2, muy similar al A1, pero con una serie de características que lo convierten en un arma mejorada, como el nuevo apaga-llamas, el guardamanos rugoso para una mayor sujeción por parte del tirador, etc. Otra novedad de la versión A2 es que puede disparar de dos maneras, semiautomático o bien en ráfagas cortas de tres disparos; esto es debido a la dificultad de muchos soldados para controlar las armas automáticas, ya que vacían los cargadores en pocos segundos.
Especificaciones:
Tipo: Fusil de asalto
Origen: EE.UU.
Diseñada: 1957
Fabricante: Colt
Producida: 1960 - presente
Cantidad: 8 millones (en diciembre de 2007)
Variantes: M16A1, M16A2 y M16A4
Peso: 3,9 kg
Longitud: 1.003 mm
Longitud del cañón: 508 mm
Munición: 5,56 x 45 mm OTAN
Calibre: 5,56 mm
Sistema de disparo: Recarga accionada por gas, cerrojo rotativo
Cadencia de tiro: 800-900 disparos/min, dependiendo del modelo
Velocidad del proyectil: 975 m/s (M16A1)930 m/s (M16A2) 1.067 m/s (M16A4)
Alcance efectivo: 550 m
Cargador: STANAG estándar de 20, 30 proyectiles

21. Ametralladora GE M134 Minigun
La Minigun es una ametralladora multicañón con una elevada cadencia de fuego (miles de balas por minuto), que emplea el sistema Gatling de cañones rotativos accionado por un motor eléctrico alimentado desde una fuente de energía externa. En la cultura popular, el término "Minigun" se refiere a cualquier ametralladora Gatling accionada externamente, aunque también es empleado para armas con la misma configuración y cadencia de fuego sin importar el calibre o el modo de accionamiento. Específicamente, la Minigun es un arma originalmente producida por General Electric. El "Mini" de su nombre servía para distinguirla de otros modelos con el mismo mecanismo de disparo, pero que utilizaban cartuchos de 20 mm o mayores, como el cañón automático rotativo M61 Vulcan.
El arma básica es una ametralladora rotativa de 6 cañones, refrigerada por aire y accionada eléctricamente. El motor eléctrico hace girar dentro del arma la recámara de los cañones y el sistema de disparo.El diseño multicañón de la Minigun ayuda a evitar el sobrecalentamiento, pero también sirve para otras funciones. Los cañones múltiples tienen una mayor capacidad para soportar una alta cadencia de disparo, ya que el proceso de disparo/extracción/recarga tiene lugar en todos los cañones simultáneamente. Mientras que un cañón dispara, otros dos se encuentran en diferentes etapas de extracción del casquillo y otros tres son recargados. La Minigun está compuesta por varios cañones de fusil que disparan a cerrojo cerrado, situados en un cajón de mecanismos circular. Los cañones son girados mediante una fuente de energía externa, usualmente eléctrica, neumática o hidráulica. Otras armas con la misma configuración son impulsadas por la presión de los gases de los disparos o el retroceso de las balas disparadas. Aunque el arma es alimentada con cintas de cartuchos, necesita un mecanismo alimentador que desintegre la cinta mientras los cartuchos son introducidos en las recámaras. El mecanismo original era denominado MAU-56/A, pero ha sido reemplazado por el mejorado MAU-201/A.
La Minigun de la General Electric se encuentra en servicio en todas las fuerzas armadas estadounidenses, bajo varias denominaciones. La versión básica fija del arma fue denominada M134 por el Ejército Estadounidense, mientras que la misma arma fue denominada GAU-2/A por la Fuerza Aérea Estadounidense. El arma de la USAF tiene tres subvariantes, mientras que el arma del Ejército parece que ha sido mejorada aunque sin cambios en su denominación. Las fuentes disponibles muestran una relación tanto entre la M134 y la GAU-2/A, como la M134 y la GAU-2B/A. Una variante aparte, denominada XM196, con un engranaje de eyección extra fue desarrollada específicamente para el Subsistema de Armas XM53 del helicóptero AH-56 Cheyenne.
Otra variante fue desarrollada por la Fuerza Aérea Estadounidense especialmente para montajes flexibles, entonces principalmente para el helicóptero UH-1N, denominada GAU-17/A. Los principales usuarios de la GAU-17/A fueron la Marina Estadounidense y los Marines, que la emplean como armamento defensivo en varios helicópteros y embarcaciones de superficie. El arma es parte tanto del sistema de armas A/A49E-11 del helicóptero UH-1N y el subsistema de armas A/A49E-13 del helicóptero HH-60H. Las armas de estos sistemas presentan una cadencia de fuego variable, entre 2000 o 4000 balas por minuto. Se habla de un posible denominación GAUSE-17 (GAU-Shipboard Equipement-17), cuando el sistema es montado en embarcaciones de superficie, aunque esto no sigue el sistema oficial para denominaciones ASETDS.
Especificaciones:
Tipo: Ametralladora rotativa
Origen: Estados Unidos
En servicio: 1963-presente
Diseñada: 1963
Fabricante: General Electric, Dillon Aero INC, DeGroat Tactical Armaments, Garwood Industries
Munición: 7,62 x 51 OTAN
Calibre: 7,62 mm
Sistema de disparo: cañones rotativos accionados eléctricamente
Cadencia de tiro: Variable, 4000 - 6000 dpm
Cargador: Cinta de eslabones desintegrables o tambor de capacidad variable, dependiendo de la instalación.

22. Ametralladora M60D
La ametralladora M-60C de 7.62mm es una versión para aviones y helicópteros de la ametralladora M-60D Normal de la OTAN pero con control electrónico, alimentación hidráulica, refrigerada por aire y alimentada por canana con una capacidad de fuego de 500-650 tiros por minuto. Se usa en los subsistemas de armamento M6 y M16 en el UH-1B "Huey".
La ametralladora M60D de 7.62mm es similar al M60C con una proporción de 550 tiros por minuto. La ametralladora M-60D se utiliza en los UH-1/2/3 y UH-60. Dependiendo en la aplicación específica la M-60D consiste en el arma, un soporte (M-21, M-23, o DAS), y uno de dos sistemas de almacenamiento de munición básicos. El primer sistema del almacenamiento consiste en una caja de metal que contiene munición y se monta al arma o en el soporte, el cajón contiene una cinta de 200 proyectiles. El segundo sistema de almacenamiento de munición es una caja de latón con 500 cartuchos y una guía flexible para los cartuchos en la base del soporte. Esta ametralladora aerotransportada tiene manijas dobles, mira circular del tipo aéreo y un sistema mejorado de alimentación de munición. Una bolsa de lona sobre el eyector de las vainas recogía los eslabones y las vainas arrojadas para prevenir que estos se crucen en el camino de las hojas del rotor o sean succionados por las tomas de aire de las turbinas. Las M60D se usan en el M23, XM29, M59, y el soporte Sagami en los UH - 1 "Huey", y el M144 en el UH - 60 Blackhawk o Halcón Negro-  Posee una caja de almacenamiento con 550 proyectiles.

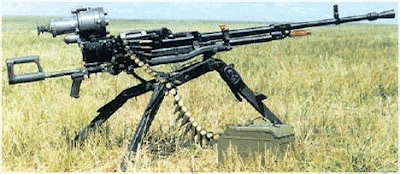

23. Ametralladora NSV
La NSV es una ametralladora pesada calibre 12,7 mm de origen soviético, diseñada por G.I. Nikitin, Y.S. Sokolov y VI Volkov. Fue construida para sustituir a la ametralladora DShK, siendo aprobada por el ejército soviético en 1971. Actualmente, ya no es fabricada en Rusia y esta siendo reemplazada por la ametralladora Kord. Una de las razones del cambio de arma es la dificultad de conseguir piezas de repuesto, ya que el fábricas NSV se encuentran en Ucrania y en Kazajstán, después de la finalización de la URSS.
Ha sido fabricada bajo licencia en Bulgaria, India, Polonia y ex-Yugoslavia.
A comienzos del decenio del 50, el ejército soviético estaba buscando una nueva ametralladora pesada para reemplazar a las empleadas desde la IIGM. El ejército soviético se interesó en la alemana MG-42, adaptandola a sus necesidades. A dos diseñadores soviéticos, se les pidió el diseño de un arma a cada uno, utilizando el mismo principio.
Las pruebas mostraron que Mikhail Kalashnikov presentó la mejor solución, más fiable y más barato de fabricar, que el diseñado por Nikitin Grigory Sokolov y Yuri. La ametralladora Kalashnikov se convirtió en el nuevo modelo de ametralladora, y fue nombrada PK.
Lal NSV pesa 55 kg, tiene una tasa de fuego de 13 dps, y un alcance efectivo de 1500 metros. Emplea una cinta con 50 proyectiles, con un peso de 11 kg. El NSV es utilizado en los tanques T-72, mientras que la variante NSVT, en los tanques T-64 y T-80. Debido a su alta tasa de fuego, se utiliza como arma antiaérea (helicópteros, vehículos aéreos no tripulados y aviones). Cuando se emplea en combates terrestres, la ametralladora se coloca en un montaje especial.
Especificaciones:
Tipo: ametralladora pesada
Origen: Ucrania (Ex-URSS)
Estado: En servicio 1971-presente
Diseñadores: G.I. Nikitin, Y.S. Sokolov, V.I. Volkov
Diseñada en: 1969
Peso del arma: 25 kg, 41 kg sobre el trípode y 11 kg (cinta de 50 proyectiles)
Longitud: 1560 mm
Proyectil: 12.7 x 108mm
Tasa de fuego: 700-800 dpm
Velocidad del proyectil: 845 m/s
Alcance efectivo 1,5 km (aire), 2 km (blancos terrestres)
Alimentación: cintas con 50 proyectiles.

24. Ametralladora RPD
La RPD es una ametralladora ligera desarrollada en la Unión Soviética por Vasily Degtyaryov para usar munición 7,62 x 39. Fue creada para reemplazar la ametralladora ligera soviética DPM que usaba la munición 7,62 x 54 R del fusil Mosin-Nagant. El trabajo de diseño del arma empezó en 1944, participando en este proceso Vasily Degtyaryov, Sergei Simonov y Alexei Sudayev. De los prototipos completos presentados para su evaluación, el diseño de Degtyaryov demostró ser superior a los otros y fue aceptado para servir en las Fuerzas Armadas Soviéticas con la denominación de 7,62 mm Ruchnoy Pulemyot Degtyaryova – “Ametralladora ligera Degtyaryov” M44.
Aunque la RPD estaba lista para ser producida en masa a finales de la II GM, la distribución a gran escala del arma no empezó hasta 1953. Tras la introducción de las armas de apoyo diseñadas por Kaláshnikov, tales como las ametralladoras RPK y PK durante los años 60, la RPD fue retirada de la gran mayoría de las unidades de primera línea de las fuerzas armadas de los países miembros del antiguo Pacto de Varsovia. A pesar de esto, la RPD continúa en servicio activo en varias naciones africanas y asiáticas. Fuera de la antigua Unión Soviética, la ametralladora fue producida bajo licencia en China (llamada Tipo 56), Egipto, Corea del Norte (Tipo 62) y - desde 1956 - Polonia, donde es producida en la actual Zakłady Mechaniczne "Łucznik" (Fábrica Mecánica Łucznik, en polaco) de Radom con la denominación de ręczny karabin maszynowy D (rkm D).
La RPD es un arma automática accionada por los gases del disparo y emplea un sistema de acerrojado similar a otros diseños de Degtyaryov, el cual consiste en aletas abisagradas situadas a ambos lados del cajón de mecanismos y que a su vez son controladas por las superficies inclinadas del cerrojo. El arma dispara a cerrojo abierto, es del tipo percutor fijo (el cerrojo actúa como percutor) y tiene un gatillo que solo permite fuego automático. Su cerrojo está equipado con un sistema de extracción accionado por resorte, mientras que un resalte del cajón de mecanismos actúa como el expulsor. Los cartuchos disparados son expulsados hacia abajo a través de una abertura del cerrojo y el cajón de mecanismos. La RPD tiene un seguro manual tipo palanca, el cual bloquea el cerrojo cuando es activado y evita que el arma se dispare por accidente. La ametralladora es alimentada por el lado izquierdo con una cinta metálica de eslabón abierto segmentada (cada segmento tiene 50 cartuchos). Dos cintas combinadas, sumando 100 cartuchos, van almacenadas en un contenedor parecido a un tambor que está acoplado bajo el cajón de mecanismos. El sistema de alimentación es un rodillo conectado al cerrojo, el cual hace avanzar la cinta cuando este retrocede.
Está equipada con un cañón fijo que tiene regulador de gases con 3 posiciones, un bípode, culata y guardamanos de madera, pistolete y sistema de puntería mecánico ajustable. Este consiste en un poste con el punto de mira (ajustable tanto en vertical como en horizontal) y un alza montada en una tangente deslizante con alcances que van de 100 hasta 1000 metros (graduados cada 100 metros). Algunas ametralladoras fueron equipadas con un riel lateral (fijado en el lado izquierdo del cajón de mecanismos), usado para montar la mira nocturna NSP-2.
Especificaciones:
Peso: 6,6 kg
Longitud: 1.037 mm
Longitud del cañón: 520 mm
Munición: 7,62 x 39
Calibre: 7,62 mm
Sistema de disparo: Recarga accionada por gas
Cadencia de tiro: automática, 650 disparos/min
Alcance efectivo: 100-1000 m
Cargador: cinta de 50 proyectiles contenida en tambor

25. Mina Antipersonal PROM-1 Anti-Personnel Mine
La PROM-1 es una mina antipersonal fabricada en la ex Yugoslavia del tipo de fragmentación, “saltadora”. El cuerpo (botella) tiene un fusible roscado en la tapa e internamente es acanalada. Abajo, en su centro posee un tubo donde tiene el propulsor, que lleva en un compartimiento que aloja al resorte. El resorte esta unido al cuerpo principal por los tornillos de cobre que contienen un carrete del alambre conectado al  fusible de detonación. El propulsor en el tubo central se dispara, cuando el tornillo unido al cuerpo se libera propulsando a la mina en el aire, dejando el alambre en tierra. Cuando el alambre se tensa, el montaje del detonador se mueve y se inicia la carga explosiva. El cuerpo de la mina se rompe en todas las direcciones, con un alcance letal de aproximadamente 20 metros. Esta mina es utilizada hoy por los países de la ex URSS

26. Cañón M61 Vulcan
El M61 Vulcan es un cañón automático rotativo, tipo Gatling, de seis cañones de calibre 20 mm con una cadencia de tiro muy elevada, es accionado neumática o hidráulicamente, disparado eléctricamente y refrigerado por aire. El M61 y sus derivados han sido el principal armamento de cañones de los aviones militares estadounidenses durante las últimas cinco décadas. Originalmente fue producida por General Electric, y tras varias fusiones y adquisiciones, actualmente es producida por General Dynamics.
El Vulcan es un cañón automático Gatling, cada uno de los seis cañones dispara una vez en cada revolución. Los múltiples cañones proveen una muy alta cadencia de fuego (de alrededor de 100 disparos por segundo) y contribuyen a una larga vida útil del arma, minimizando la fricción y el calor de un solo cañón. El tiempo entre alguna falla y otra es de aproximadamente 10000 disparos, haciéndola un arma extremadamente útil.
El M61 inicial usaba cintas de munición, pero la expulsión del casquillo causó severos problemas. La versión del arma original fue reemplazada por el M61A1, con un sistema de alimentación con balas sueltas. Dependiendo de la aplicación, el sistema de alimentación puede ser de un solo final (expulsando los casquillos) o de doble final (regresando los casquillos al contenedor). La desventaja del M61 es que el tamaño del arma y su sistema de alimentación lo hacen difícil de colocar en un fuselaje pequeño. El sistema de alimentación debe ser diseñado específicamente para cada aplicación agregando de 140 a 190 kg al arma. La mayor parte de las instalaciones en los cazas son de doble final, porque la expulsión de los casquillos puede causar daños a los motores y porque la retención de casquillos vacíos ayuda a mantener el centro de gravedad del avión. El primer avión en llevar el M61A1 fue el modelo D del F-104, en 1959.
Una versión más ligera del Vulcan fue desarrollada para el F-22 Raptor, el M61A2, es mecánicamente igual que el M61A1, pero con cañones más delgados para reducir la masa total a 91,6 kg. El rotor y otras partes han sido modificados para eliminar piezas de metal que no sean absolutamente necesarias o reemplazarlas por materiales de menor peso. El F/A-18E/F también usa esta versión.
La cadencia de fuego del Vulcan es usualmente 6.000 disparos por minuto, aunque algunas versiones (como la del AMX) tienen una cadencia menor. Otras tienen cadencia seleccionable, de entre 4.000 y 6.000 disparos por minuto. Los cañones ligeros del M61A2 permiten una cadencia de hasta 6.600 disparos por minuto.
Hasta finales de la década de los 80s, el M61 usó principalmente de munición M50 de varios tipos. Alrededor de 1988, un nuevo tipo de munición fue introducida, la PGU-28, que es actualmente la estándar. La PGU-28 tuvo algunos problemas. En el año 2000, la USAF reportó 24 detonaciones prematuras (causando daños serios en algunos casos) en 12 años, comparado con los 2 errores de toda la historia de la M56. El reporte estima que la actual PGU-28/B tiene un potencial de error 80 veces el permitido por los estándares de la USAF. A pesar de su confiabilidad y gran cadencia, el Vulcan ha sido criticado en los últimos años por su limitada capacidad.
Las características balísticas de un proyectil de 20 mm son relativamente bajas. El proyectil pierde energía rápidamente y su poder destructivo y precisión es menor al de las balas de 25-30 mm de las fuerzas aéreas de Rusia y de Europa.

27. Sistema de defensa aérea Phalanx CIWS
El Phalanx es un sistema de armamento de proximidad (más conocido como CIWS por sus siglas en inglés) de origen estadounidense. Desarrollado y producido por General Dynamics (en la actualidad Raytheon), el sistema Phalanx ha sido instalado en numerosos barcos de diverso tipo desde la década de 1980, siendo su principal cometido la defensa frente a misiles antibuque, los cuales puede derribar en pleno vuelo.
El sistema está compuesto un cañón multitubo rotativo de 20 mm M61 Vulcan fijado a una torreta orientable, un sistema automático de recarga, un sistema radar de dos antenas para búsqueda y adquisición de objetivos; y un puesto de operador remoto capaz de funcionar en modo automático. Ha sido mejorado en varias ocasiones, incluyéndose mejoras en buena parte de sus componentes, desde la electrónica a la integración con otros sistemas de armas antimisil más modernas.
La producción del Phalanx comenzó en 1978 como sistema naval defensivo destinado a países OTAN y aliados preferentes de los Estados Unidos para hacer frente a la creciente amenaza de los misiles antibuque soviéticos, los cuales estaban siendo mejorados constantemente en alcance y velocidad. A diferencia de otras armas, el Phalanx es un sistema integrado y con un alto grado de autonomía que no necesita de componentes adicionales en el diseño buque, siendo ideal para unidades de apoyo y de segunda línea. El primer barco en ser equipado con el Phalanx fue el portaaviones USS Coral Sea y desde entonces forma parte del armamento de todo tipo de buques de superficie de la Marina de los Estados Unidos, de patrulleros del servicio de Guardacostas de los Estados Unidos y de las marinas de al menos otros 14 países aliados. A fecha octubre de 2009 habían sido construidos 927 sistemas Phalanx.
Especificaciones:
Tipo Sistema de armamento de proximidad
En servicio 1980 - presente
Peso 5.700 - 6.200 kg (según modelo)
Altura 4,7 m
Munición Perforante, uranio empobrecido, tungsteno.
Calibre 20 mm
Cañones 6
Ángulo vertical
Block 0: -10 / +80 grados
Block 1: -20 / +80 grados
Block 1B: -25 / +85 grados
Ángulo horizontal -150 / +150 grados
Cadencia de tiro 3.000-4.500 disparos/min.
Alcance efectivo clasificado
Sistema de guía Radar banda K + FLIR

28. Avión Boeing F/A-18F Super Hornet
El Boeing F/A-18 Super Hornet es un caza polivalente con capacidad para operar desde portaaviones desarrollado en Estados Unidos en los años 1990. La variantes del Super Hornet, la F/A-18E monoplaza y la F/A-18F biplaza en tándem, son una derivación más grande y más avanzada de los F/A-18C y D Hornet respectivamente.
El Super Hornet dispone de un cañón automático interno de 20 mm y en los puntos de anclaje externos puede cargar misiles aire-aire, armamento aire-superficie y tanques suplementarios de combustible. Además de poder ser reabastecido de combustible en vuelo, también puede ser configurado como avión cisterna añadiéndole tanques suplementarios y el sistema para reabastecer a otros aviones.
Diseñado y producido inicialmente por McDonnell Douglas, el Super Hornet realizó su primer vuelo en el año 1995. Su producción en serie comenzó en septiembre de 1997, después de la fusión de McDonnell Douglas y Boeing el mes anterior. Este cazabombardero entró en servicio con la Armada de los Estados Unidos en el año 1999, reemplazando al F-14 Tomcat desde el año 2006 y sirve junto al Hornet original.
El Super Hornet, a diferencia del Hornet anterior, puede ser equipado con un sistema de reabastecimiento en vuelo o ARS (siglas en inglés de Aerial Refueling System) para reabastecer de combustible a otras aeronaves, ocupando el puesto de avión cisterna táctico que la Armada de los Estados Unidos había perdido con la retirada de los aviones KA-6D derivados del A-6 Intruder. El ARS incluye un tanque externo de combustible de 1.200 litros (330 galones) con manguera extensible en la zona central junto con cuatro tanques externos de 1.800 litros (480 galones) en los pilones subalares que, junto a de los tanques internos, permiten el transporte de un total de 13.000 kg de combustible en la aeronave.
Misiones que desempeña:
Ataques diurnos y nocturnos con armas guiadas de precisión.
Defensa antiaérea.
Caza de escolta.
Apoyo aéreo cercano.
Supresión de defensas antiaéreas enemigas.
Guerra antisuperficie.
Reconocimiento.
Control aéreo avanzado aerotransportado
Reabastecimiento en vuelo.
Lanzamiento de folletos con contenedores PDU-5 (Payload Delivery Unit 5).
Variantes:
F/A-18E Super Hornet: Variante monoplaza.
F/A-18F Super Hornet: Variante biplaza.
EA-18G Growler: Versión para guerra electrónica del F/A-18F Super Hornet, programado par entrar en producción en el año 2008 y ser desplegado en la flota estadounidense en el 2009. El EA-18G reemplazará al EA-6B Prowler como avión de guerra electrónica en la Armada de los Estados Unidos.
Especificaciones (F/A-18E/F):
Tripulación: 1 en el F/A-18E, o 2 en el F/A-18F.
Longitud: 18,3 m (60,1 ft)
Envergadura: 13,6 m (44,7 ft)
Altura: 4,9 m (16 ft)
Superficie alar: 46,5 m2 (500 ft2)
Peso vacío: 13.900 kg (30.635,6 lb)
Peso cargado: 21.320 kg (46.989,3 lb) en configuración caza.
Peso máximo al despegue: 29.900 kg (65.899,6 lb)
Planta motriz: 2× turbofán General Electric F414-GE-400.
Empuje normal: 62,3 kN (6.350 kgf; 14.000 lbf) de empuje cada uno.
Empuje con postquemador: 97,9 kN (9.979 kgf; 22.000 lbf) de empuje cada uno.
Capacidad interna de combustible: 6.530 kg (14.400 lb) en el F/A-18E, o 6.145 kg (13.550 lb) en el F/A-18F.
Capacidad externa de combustible: 5 × tanques de 480 galones, en total: 7.430 kg (16,380 lb).
Velocidad máxima operativa (Vno): 1.900 km/h - Mach 1,8 a 40.000 ft (12.192 m)
Alcance: 2.361 km (1.275 nmi; 1.467 mi) cargando sólo dos misiles AIM-9 Sidewinder.
Radio de acción: 722 km (390 nmi; 449 mi) para misión de intercepción.
Alcance en ferry: 3.334 km (1.800 nmi; 2.071 mi)
Techo de servicio: 15.240 m (50.000 ft)
Carga alar: 453,1 kg/m2 (92,8 lb/ft2)
Empuje/peso: Normal: 0,60 y con postquemador: 0,94
Armamento:
Cañón rotativo M61 Vulcan de 20 mm con contenedor de munición.
Cañones: 1× M61 Vulcan de 6 cañones rotativos calibre 20 mm en el morro, con 578 proyectiles.
Puntos de anclaje: 11 en total: 2× en los extremos de las alas, 6× bajo las alas, y 3× bajo el fuselaje con una capacidad de 8.050 kg de armamento y combustible externo, para cargar una combinación de:
Bombas:
Bombas guiadas JDAM (PGMs)
Bombas guiadas por láser de la serie Paveway
Bombas de propósito general Mk 82 y Mk 84
Bombas de racimo CBU-87, CBU-89, CBU-97 y CBU-100
Misiles:
Misiles aire-aire:
4× AIM-9 Sidewinder o 4× AIM-132 ASRAAM o 4× AIM-120 AMRAAM, y
2× AIM-7 Sparrow o 2× AIM-120 AMRAAM más
Misiles aire-tierra:
AGM-65 Maverick
SLAM ER
AGM-88 HARM (anti-radar)
AGM-154 JSOW
Misil antibuque: AGM-84 Harpoon
Otros:
Pod dispensador de bengalas/señuelos infrarrojos y pod de señuelos SUU-42A/A o
Pod de contramedidas electrónicas (ECM) o
Pods de designación de objetivos AN/ASQ-228 ATFLIR o
Hasta 3× tanques externos Sargent Fletcher de 1.200 l (330 galones) para vuelo en ferry o combate de largo alcance o 1× tanque externo de 1.200 l (330 galones) y 4× 1.800 l (480 galones) para el sistema de reabastecimiento en vuelo (ARS).
Aviónica: Radar Hughes APG-73 o Raytheon APG-79
Contramedidas electrónicas defensivas:
Pod Northrop Grumman/ITT AN/ALE-165 o sistema integrado BAE Systems AN/ALE-214
Señuelo remolcado Raytheon AN/ALE-50 o BAE Systems AN/ALE-55
Receptor de alerta radar Northrop Grumman AN/ALR-67(V)3
Transceptor de enlace de datos (datalink) MIDS LVT o MIDS JTRS

29. Avión Northrop Grumman EA-6B Prowler
El EA-6B Prowler es un avión especializado en guerra electrónica equipado con dos motores turbojet, fabricado por la empresa Grumman (ahora llamada Northrop Grumman Aerospace Corporation). Su diseño tomó como base el fuselaje del A-6 Intruder.
Diseñado para operaciones de base avanzadas, el Prowler es un completo sistema electrónico de guerra electrónica que combina características de resistencia en todos los ambientes con sistemas de contramedidas electrónicas. Una bahía en delantera y un carenado en forma de vaina en el casco vertical contienen los equipos. Es el principal avión de guerra electrónica de la Marina de los Estados Unidos. La misión principal de este avión es soportar las operaciones aéreas y terrestres interrumpiendo las actividades de dispositivos electrónicos del enemigo y obteniendo inteligencia electrónica táctica dentro de un área de combate.
Desde el retiro de los EF-111 Raven en 1995, el Prowler es uno de los principales mecanismos de defensa contra radares aéreos con los que cuenta el departamento de defensa de los Estados Unidos.
El Prowler soporta una tripulación de cuatro miembros: Un piloto y tres oficiales de contramedidas electrónicas comocidos como ECMO. Equipado con dos motores turbojet Pratt & Whitney J52-P408, alcanza velocidades de hasta 950 km/h con una autonomía de vuelo de 1,840 kilómetros (1,140 millas). Debido a que las operaciones de guerra electrónica son complejas y de alta carga los Prowler se consideran aviones de alto mantenimiento ya que requiere de periodos más cortos de actualización y mantenimiento de sus equipos.
Algunas de sus peculiaridades incluyen el diseño asimétrico de su sonda de reabastecimiento la cual aparece levemente inclinada a la derecha; tiene una antena cerca de su base. El techo tiene un recubrimiento en oro que protege a la tripulación de las emisiones de redio que produce el equipo de querra electrónica. Aunque su principal misión es la de servir como escudo electrónico y plataforma de comando y control, el EA-6B es capáz de atacar objetivos en tierra, especialmente radares y lanzadores de SAM. El AGM-88 HARM, un misil anti-radiación de alta velocidad es el arma de mayor poder ofensivo con que cuenta el Prowler.
Especificaciones (EA-6B):
Tipo: Avión de Guerra Electrónica
Fabricante: Grumman Aircraft Engineering.
Primer vuelo: 25 de mayo de 1968
Introducido: Julio de 1971
Estado: en Producción
Usuarios: Marina de los Estados Unidos
Construidos: 170
Costo unitario: US$52 millones (2005).
Tripulación: 4
Longitud: 18,2 m
Envergadura: 16,15 m
Altura: 4,9 m
Superficie alar: 49,15 m²
Peso en vacío: 14.320 kg
Peso cargado: 29.485 kg (Máximo)
Motor: Turbojet Pratt & Whitney J52Pratt & Whitney J52-P408A
Número de motores: 2
Velocidad máxima: 1045 km/h
Alcance máximo: 1755 km
Techo de servicio: 12550 m
Velocidad de ascensión: 3930 m/s
Carga máxima en alas: 560 kg/m²
Combustible: 11.617 litros
Armamento:
4 Misiles antiradar AGM-88 HARM
5 ALQ-99 Tactical Jamming System (TJS)

30. Avión Lockheed S-3B Viking
El Lockheed S-3A Viking (Vikingo) fue elegido en 1969 por la Armada de los Estados Unidos como avión ASW (Anti-Submarine Warfare; Guerra Antisubmarina) embarcado para sustituir al Grumman S-2 Tracker. Diseñado para constituir el principal vector antisubmarino encargado de dar protección a los portaaviones estadounidenses y sus unidades de escolta, el S-3 ha demostrado en sus más de 30 años en servicio su capacidad para ejecutar a la perfección la misión para la que fue diseñado y la polivalencia de la célula para desempeñar acciones complementarias de apoyo a las aéreas embarcadas. El Viking también es apodado "Hoover", porque el ruido de sus motores es muy similar al que realizan las aspiradoras con el mismo nombre.
El S-3 Viking es un bimotor subsónico de ala alta con 15º de flecha y capacidad para operar desde portaaviones. Los dos turbofanes General Electric están situados en una góndola bajo cada ala y le permiten alcanzar una velocidad algo mayor que los 800 km/h, suficiente para la actividad que desarrolla ya que usualmente vuela a baja cota y baja velocidad. En la parte delantera del fuselaje se encuentran el piloto y copiloto e inmedianamente detrás de ellos se sientan el coordinador táctico y el operador de sensores, todos ellos sentados en asientos eyectables McDonnell Douglas Escapac IE-1.
Para operar desde portaaviones ha sido provisto con un robusto tren de aterrizaje, un gancho de detención en la parte inferior de la cola y la posibilidad de plegar tanto sus alas como la deriva, lo cual reduce sensiblemente su tamaño (característica muy importante dado el relativo poco espacio de los hangares y cubiertas de los portaaviones). El S-3 tiene un radar de alta resolución Texas Instruments AN/APS-116 diseñado exclusivamente para operar sobre el agua. El radar esta respaldado por un FLIR (Forward Looking Infra-Red; Cámara InfraRoja) situado en una torreta retractil y por diversos sensores electrónicos y acústicos. Además, cuenta con un "aguijón" retractril para el MAD (Magnetic Anomaly Detector; sensor detector de Anomalías Magnéticas) situado debajo de la deriva, en acción éste se extiende para alejarse del campo magnético del propio avión y así el sensor ubicado en la punta del aguijón puede detectar los cambios en el campo magnético terrestre causados por una gran masa de metal -léase submarino- navegando debajo de la superficie del mar. Debajo de la parte trasera del fuselaje, el Viking cuenta con numerosos tubos de lanzamiento, los cuales se utilizan para lanzar hasta 60 sonoboyas, cuyo sistema de referencia llamado AN/ARS-2 cuenta con más de 10 antenas receptoras en el ala y el fuselaje.
Armamento: El S-3 posee una gran bodega de armas que ocupa la parte central del fuselaje. Está dividida en dos mitades, cada una con lanzadores BRU-14/A capaces de llevar dos torpedos Mk-46 (ingenios de gran cota y alta velocidad, dotados de búsqueda acústica pasiva y activa) cada uno. Alternativamente, puede cargar hasta 10 bombas Mk-82 de 227 kg, 6 minas o cargas de profundidad y dos bombas nucleares de caída libre B57.
Modelos:
S-3A: Los primeros en fabricarse, 186 construidos.
S-3B: Aviónica mejorada, radar de ancho sintético AN/APS-137, capacidad para lanzar el misil antibuque AGM-84 Harpoon. Su primer vuelo fue el 21 de septiembre de 1984 y 119 S-3A fueron convertidos a esta versión.
ES-3A Shadow (Sombra): Versión ELINT (Electronic Intelligence; inteligencia electrónica) dotado del radar AN/APS-137. Voló por primera vez el 15 de Mayo de 1991, 16 ejemplares fueron convertidos de S-3A
ES-3A Shadow: Versión propuesta para efectuar misiones de reabastecimiento aéreo. Basado en el S-3A, fue construido un sólo ejemplar
US-3A: modificado para misiones de transporte desde portaaviones. Capacidad para 6 pasajeros o 2.120 kg de carga. Retirado en 1998
Alladin Viking: Utilizado en la Guerra de los Balcanes. Su equipamiento es secreto.
Beartrap Viking: S-3B con equipamiento secreto.
Gray Wolf Viking: Un ejemplar equipado con el radar AN/APG-76 radar en un soporte modificado debajo del ala. También apodado SeaSTARS en referencia al E-8 Joint STARS.
Orca Viking: Un ejemplar construido para servir como plataforma de prueba para la aviónica.
Outlaw Viking: Un ejemplar modificado con OASIS III (Over-the-horizon Airborne Sensor, Sensor aerotransportado más allá del horizonte -utilizado para detectar aviones y misiles a grandes distancias-)
Especificaciones:
Rol: Patrulla Maritima, Guerra Anti Submarina y Antibuque
Tripulación: Cuatro
Primer vuelo: 21 de enero de 1972
Entrada en servicio: 20 de febrero de 1974
Constructor: Lockheed
Longitud: 16,26 m
Envergadura: 20,93 m
Altura: 6,93 m
Superficie alar: 55,55 m²
Pesos: Vacío 12.088 kg y Con carga 23.831 kg
Motores: Dos turbofanes General Electric TF34-2
Potencia unitaria: 4.207 kg de empuje
Velocidad máxima: 834 km/h (a 5,600 m)
Velocidad de patrulla: 296 km/h
Alcance: 3.701 km
Techo de servicio: 10.670 m
Velocidad de ascenso: 1280 m/min
Carga alar: 217 kg/m²
Relación peso/potencia: 4,47 kg/HP
Armamento: Puede cargar hasta 1.814 kg de bombas, cargas de profundidad, torpedos o minas en las bodegas internas. Además, puede utilizar misiles y cohetes no guiados desde sus soportes subalares
Actualmente, esta siendo dado de baja.

31. Helicóptero Sikorsky SH-60F 'Ocean Hawk'
El Sikorsky SH-60 / MH-60 Seahawk es un helicóptero naval polivalente con dos motores turboeje y para múltiples misiones desarrollado por Sikorsky Aircraft Corporation para la Armada de Estados Unidos basándose en la estructura del Sikorsky UH-60 Black Hawk.
La Armada de Estados Unidos usa la estructura del H-60 bajo las designaciones de modelos SH-60B, SH-60F, HH-60H, MH-60R, y MH-60S. Con capacidad para ser desplegado a bordo de cualquier fragata, destructor, crucero, buque de soporte rápido al combate, buque de asalto anfibio con capacidad aérea o portaaviones; el Seahawk puede encargarse de guerra antisubmarina (ASW), Guerra Submarina (USW; UnderSea Warfare), guerra antisuperficie (ASUW), inserción en Guerra Especial Naval (NSW; Naval Special Warfare), búsqueda y rescate (SAR), búsqueda y rescate de combate (CSAR), reaprovisionamiento vertical (VERTREP; vertical replenishment) y evacuación médica (MEDEVAC). Todos los H-60 de la Armada de Estados Unidos llevan un montacargas de rescate Lucas Western o Breeze Eastern para misiones SAR o CSAR.
El SH-60F es la versión para portaaviones del Bravo, reemplazó al SH-3 Sea King como principal helicóptero de guerra antisubmarina (ASW) y búsqueda y rescate (SAR) de grupo de combate de portaaviones. Para localizar submarinos emplea un sonar sumergible AQS-13F y no tiene el detector MAD del Bravo, y sólo puede llevar 14 sonoboyas, en lugar de las 25 que llevan los Bravo.
El modelo F carga torpedos Mk-46 y un grupo de ametralladoras montadas en la cabina para defensa, incluyendo la M60D, la M240 y la GAU-16. La tripulación estándar para el Foxtrot es un piloto, un copiloto, un Operador de Sensor Táctico (TSO; Tactical Sensor Operator) y un Operador de Sensor Acústico (ASO; Acoustic Sensor Operator). Los escuadrones Foxtrot son designados Helicóptero Antisubmarino (HS; Helicopter Antisubmarine), pero esos escuadrones cambiaron del SH-60F al MH-60M a comienzos de 2007, van a ser redesignados Helicóptero de Combate Marítimo (HSC; Helicopter Sea Combat).

32. Helicóptero Mil Mi-17
El Mil Mi-17 conocido también como serie Mi-8M, es un helicóptero bimotor de transporte con capacidad de portar cohetes y misiles guiados antitanque. Fue diseñado en la fábrica de helicópteros Mil de Moscú (fundada por Mikhail Mil) como un derivado del Mil Mi-8, uno de los modelos más populares en el mundo por su comparativo bajo costo y alta capacidad de carga útil. El costo operativo por hora de vuelo sería del orden de los US$ 900. Se producen en las fabricas de Ulán-Udé y Kazán, en esta última se fabrican específicamente los Mi-17-V5 (Mi-8MTV-5) para las Fuerzas Armadas y el Mi-172 de aplicación civil. Un Mi-17 se suele diferenciar visualmente de la serie Mi-8T porque estos últimos llevan el rotor de cola sobre el lado derecho, mientras que el Mi-17 lo lleva del lado izquierdo.
Especificaciones:
Tripulación: 4, piloto, copiloto, ingeniero de vuelo y técnico de abordo
Capacidad: 32 pasajeros o 4.000 kg de carga interna/externa
Longitud: 18,42 m
Altura: 4.76 m
Diámetro del rotor: 21.352 m
Peso vacío: 7.100 kg
Peso cargado: 11.100 kg
Máximo peso de despegue: 13.000 kg
Planta motriz: 2 x Klimov TV3-117VM
Velocidad máxima: 250 km/h
Rango: 950 km
Techo de servicio: 6000 m
Trepada: 8 m/s
Consumo de combustible: 600 kg/h
Armamento1.500 kg dispuestos en 6 puntos de fijación externos, que incluyen cohetes de 57 mm, bombas convencionales, misiles antitanque 9M17 Phalanga y misiles aire-aire Igla.

33. Helicóptero Bell UH-1 Iroquois
El UH-1 Iroquois es un helicóptero militar utilitario, de tamaño medio y polivalente, desarrollado por el fabricante estadounidense Bell Helicopter Textron para las Fuerzas Armadas de los Estados Unidos. Fue el primer helicóptero propulsado con un motor turboeje que utilizaron las Fuerzas Armadas estadounidenses. Comenzó su desarrollo en el año 1955 a partir de las pruebas del Ejército de los Estados Unidos con un Bell Modelo 47 modificado.
Existen numerosas variantes de este helicóptero, entre las que destacan tres grupos distintos: los modelos de un único motor y cabina corta, los de un único motor y cabina larga, y los de dos motores; estos modelos fueron comercializados por Bell Helicopter Textron para su uso civil bajo la designación Bell 204, Bell 205 y Bell 212 respectivamente.
Este helicóptero se usó con fines militares por primera vez en el año 1959 y se puso en producción en 1962 bajo la designación UH-1 (Utility Helicopter-1) y el sobrenombre Iroquois (en honor al pueblo Iroqués), pero es ampliamente conocido como Huey y el modelo bimotor, UH-1N, como Twin Huey. Se trata de uno de los helicópteros de más éxito de la historia con más de 16.000 unidades producidas en total. Es famoso por su participación en la Guerra de Vietnam en la que fueron usados alrededor de 7.000 unidades. El Huey fue ampliamente exportado por todo el mundo y continúa en servicio en muchas fuerzas militares, entre ellas el Cuerpo de Marines de los Estados Unidos. La versión más moderna del Iroquois es el UH-1Y Venom.
Especificaciones (UH-1D)
Tripulación: de 1 a 4 (piloto, copiloto y dos artilleros)
Capacidad: Transporte de tropas: 14 soldados - Evacuación médica: 6 camillas.
Carga: 1.760 kg
Longitud: 17,4 m
Diámetro rotor principal: 14,6
Envergadura: 2,6 m
Altura: 4,4 m
Peso vacío: 2.365 kg
Peso cargado: 4.100 kg
Peso máximo al despegue: 4.310 kg
Planta motriz: 1× turboeje Lycoming T53-L-11.
Potencia: 820 kW (1.100 HP; 1.115 CV)
Hélices: rotor principal y rotor de cola ambos de 2 palas.
Velocidad máxima operativa (Vno): 217 km/h
Velocidad crucero (Vc): 201 km/h
Alcance: 510 km
Techo de servicio: 5.910 m
Régimen de ascenso: 8,9 m/s
Potencia/peso: 0,25 kW/kg (0,34 HP/kg)
Armamento: Ametralladoras: 2× de 7,62 mm M60, Minigun GAU-17/A o Rheinmetall MG3.
Cohetes: 2 contenedores de 7 o 19 cohetes de 70 mm

34. Helicóptero Bell 412
El Bell 412 es un helicóptero utilitario construido por Bell Helicopter Textron. Fue desarrollado a partir del modelo Bell 212. La mayor diferencia entre ambos es que el modelo 412 tiene 4 palas en el rotor principal y el modelo 212 tiene sólo 2.
El desarrollo inició a finales de la década de los 70 con dos Bell 212 siendo convertidos en prototipos del 412. Un avanzado rotor de cuatro palas con menor diámetro reemplazo el rotor de dos palas de los 212. Cada pala fue construida a base de fibra de vidrio con estructura en panal de abeja tipo Nomex, y dispone de una banda de titanio resistente a la abrasión en el borde de ataque y red pararrayos incluida en la estructura. La cabeza del rotor, también de nuevo diseño, está construida en una estructura de acero y aleación ligera, y dispone de cojinetes y amortiguadores elastoméricos.
Para el programa de desarrollo de este nuevo helicóptero, fueron modificados dos nuevos Modelo 212; uno de los prototipos del Bell 412 voló por primera vez en agosto de 1979. El modelo inicial fue certificado en enero de 1981, mes en el que también empezaron las primeras entregas.
El modelo 412 fue seguido por el 412SP (Special Performance) versión que tenia mayor capacidad de combustible, mayor peso al despegue y un arreglo de asientos con mayor capacidad. En 1991, el 412HP (High Performance) fue un variante que mejoró la transmisión así remplazando la versión P.[1] La versión actual de producción es la 412EP (Enhanced Performance), la cual esta equipada con un sistema de control automático dual digital. Mas de 700 modelos del 412 (incluyendo 260 por AgustaWestland) han sido construidos y estan en operación.

35. Helicóptero Bell UH-1N Twin Huey
El Bell 212 Twin Huey (también conocido como Twin Two-Twelve) es un helicóptero de transporte de tamaño medio, bimotor y con rotor principal de dos palas, derivado del Bell 204/205, para ser empleado en actividades civiles y militares. El Bell 212 lo fabrica Originamente se fabricó en las instalaciones de la compañía estadounidense Bell Helicopter en Fort Worth, Texas, aunque en 1988 la producción se trasladó a Mirabel, Quebec, Canada. Se produjo una versión derivada del Bell 212 para el mercado militar, conocida como Bell UH-1N Iroquois (Ver arriba). Asimismo el Bell 212 se produjo bajo licencia en Italia, por la compañía Agusta, siendo conocidos estos ejemplares como Agusta-Bell AB.212.

36. Portaaviones USS Carl Vinson (CVN-70)
El USS Carl Vinson (CVN-70) es el tercer portaaviones estadounidense de la clase Nimitz, nombrado en honor de Carl Vinson, congresista por Georgia durante más de 50 años. El USS Carl Vinson tiene su puerto base en Norfolk, Virginia. En 2009 fue sometido a una intensa revisión tras 25 años en activo. Está programado que a lo largo de 2010 se una a la Flota del Pacífico y utilice como puerto la base aeronaval de North Island en San Diego (California). A lo largo de su historia ha sido desplegado en múltiples ocasiones, participando entre otras en la Operación Earnest Will, Operación Desert Fox y en la Operación Libertad Duradera. En enero del 2010 fue desplegado en aguas de Haití para proporcionar apoyo al despliegue humanitario tras catastrófico terremoto. Transportó hasta la isla caribeña 6.000 marines con sus M16 y su dotación de helicópteros.
Especificaciones:
Astillero Northrop Grumman Newport News
Clase Clase Nimitz
Tipo Portaaviones de propulsión nuclear
Botado 15 de marzo de 1980
Asignado 13 de marzo de 1982
Desplazamiento 88.000 t apc
Eslora 332,8 m max y 317,0 m en línea de flotación
Manga 76,8 m max y 40,8 m en línea de flotación
Calado 11.3 m max operacional y 12.5 m máximo
Sensores Radar de busqueda aérea AN/SPS-48E 3-D
Radar de busqueda aérea AN/SPS-49(V)5 2-D
Radar de adquisición de objetivos AN/SPQ-9B
2 Radares de control de tráfico aéreo AN/SPN-46
Radar de control de tráfico aéreo AN/SPN-43B
Radar de ayuda al aterrizaje AN/SPN-44
4 sistemas de guiado Mk 91 NSSM
4 radares Mk 95
Blindaje clasificado
Armamento
2 Sea Sparrow Mk 57 Mod3
2 RAM RIM-116
3 Phalanx CIWS
Guerra electrónica
SLQ-32A(V) 4
Nixie SLQ-25A
Propulsión 2 reactores nucleares Westinghouse A4W
4 turbinas de vapor
4 hélices
Potencia 260.000 cv (194 MW)
Velocidad Más de 30 nudos - + 56 km/h
Autonomía Ilimitada
Tripulación 3200 tripulantes y 2480 ala aérea
Aeronaves 90 aviones y helicópteros
Equipamiento aeronaves 4 ascensores y 4 catapultas

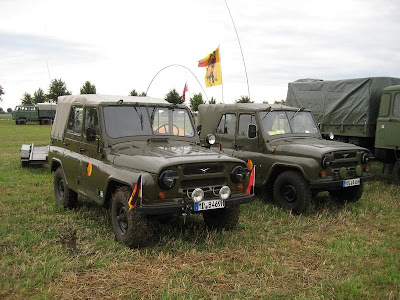

37. Vehículo UAZ 469
El UAZ-469 es un vehículo todo terreno fabricados por UAZ. Es utilizado por el Ejército Rojo y otras fuerzas del Pacto de Varsovia, así como las unidades paramilitares en países del ex-bloque del Este. En Rusia, también se amplia su servicio en todos los organismos del Estado en los cuales es necesario un sólido vehículo todo-terreno. El UAZ-469 se introdujo en 1973, en sustitución del GAZ-69. El UAZ-469 presenta dos grandes ventajas: Es capaz de conducir en prácticamente cualquier terreno y es muy fácil mantenimiento. El UAZ-469 llegó a la condición de legendario por su fiabilidad y capacidad off-road. El vehículo no estaba disponible para su compra por parte del público, pero muchos fueron vendidos como excedentes a propietarios privados.
Desde 1985, debido a las nuevas normas de la industria cambio su denominación: la UAZ-469 se convirtió en el UAZ-3151, mientras que la UAZ-469B se convirtió en el UAZ-31512. Actualmente, la fabricación de UAZ-31512 para el ejército ruso continúa, mientras que la fabricación para el mercado civil se suspendió debido a las nuevas normas de emisión, para adaptarse al mercado apareció el UAZ Hunter, una versión actualizada del viejo UAZ-469B. El UAZ-469 -y sus modificaciones- se ha ganado una reputación como muy fiable 4x4.
Uno de los principales motivos, por el cual, el 469 ha gozado de tal popularidad es por lo deliberadamente simple de su diseño, que permite un fácil mantenimiento y reparaciones. Su sencillez esta dada por 2 motivos principales: los requisitos de las Fuerzas Armadas de la ex-Unión Soviética de efectuar por si misma el mantenimiento y la simplicidad, fácil mantenimiento y el bajo costo de sus repuestos. Incluso las más complicadas y costosas reparaciones las puede efectuar el propio conductor.
Si bien, ha demostrado ser un fiable 4x4, se han producido algunos problemas con la transmisión del 469 por falta de mantenimiento. Otro problema, ha sido el uso de repuestos no originales. Además, en la década de los 90, luego de la caída de la Unión Soviética, se produjo una disminución de la calidad en el montaje de los vehículos UAZ, ya que la empresa luchó para sobrevivir y no podía pagar los sueldos de sus empleados. Otros problemas se han encontrado con la modernización del vehículo, al implementar nuevos aparatos eléctricos y accesorios han sido de mala calidad. Para retornar a la fiabilidad de los vehículos a sus antiguos estándares, la empresa UAZ ha introducido un exigente control de calidad.
Especificaciones:
Motor: 4 cilindros en línea, de 2450 cc, 75 HP a 4000 rpm, alimentado por nafta y enfriado por agua
Tanque de combustible: 78 litros
Transmisión: caja de cambios manual de 4 velocidad, con caja de transferencia de 2 cambios.
Tracción: 4x4
Frenos: a tambor
Peso en vacío con el combustible: 1650 kg
Peso máximo: 2450 kg
Longitud: 4025 mm
Ancho: 1785 mm
Altura: 2050 mm
Distancia entre ejes: 2380 mm
Altura libre sobre el suelo: 300 mm
Tamaño de los neumáticos: 215 SR 15.

38. Tanque T72 M1
El T-72 es un tanque diseñado y producido en Rusia durante más de treinta años. Es además uno de los pocos carros de combate que se construyen en cinco países, mediante licencia, y cuenta con múltiples versiones. Entró en activo el año 1971 y actualmente —a pesar de contar con un sustituto, el T-90— aún sigue siendo una pieza fundamental en los cuerpos blindados de muchos países. A día de hoy es el tanque en activo más producido en el mundo, con más de 40.000 unidades repartidas a lo largo y ancho de la geografía mundial. Es el tanque en activo más numeroso del Ejército ruso, que en 2004 contaba con 9.000 unidades. El T-72M1es la versión para exportación. Las versiones checoslovaca y polaca también comparten esta denominación. Se fabricó en 1982.
Especificaciones:
Tipo Tanque de combate
Origen  Ex-Unión Soviética
Peso 41,5 tm
Longitud 6,95 m
Anchura 4,75 m
Altura 2,37 m
Altura sobre el suelo 0,47 m
Tripulación 3 (conductor - mecánico, artillero, comandante)
Blindaje 1.000 mm de acero y materiales compuestos, Kontakt y Kontakt-5 ERA
Arma primaria cañón de 125 mm de ánima lisa 2A46M / D-81TM
Arma secundaria ametralladora coaxial PKT 7,62 mm
Motor V46-6 / v84-1, Diésel/Policarburante de 780 CV / 840 CV
Relación potencia/peso 19 CV/tm
Velocidad máxima 60 km/h
Capacidad de combustible 1.000 l con posibilidad de montar tanques externos
Autonomía 700 km
Rodaje cadenas con 6 ruedas de rodaje a cada lado

Fuentes: Wikipedia.org, imfdeb.org, impdb.org, imcdb.org, blog Desarrollo y Defensa

1 comentario:

  1. que yo sepa no hay ningun fusil llamado aksmu solo conosco el aks74u pero esta bien todo lo demas

    ResponderEliminar
