Autor: Jorge Elías
Las siguientes armas han sido empleadas en este film:
La Roca es una película estadounidense de 1996, del género película de acción, dirigida por Michael Bay y protagonizada por Sean Connery, Nicolas Cage y Ed Harris en los papeles principales. Nominada al premio Oscar al mejor sonido.
Argumento:
Trata acerca del rescate de 81 rehenes capturados durante una visita a la legendaria Prisión de Alcatraz, por parte de unos militares de cuerpos de élite declarados en rebelión, comandados por el general del Cuerpo de Marines de los Estados Unidos, Francis Hummel (Ed Harris); veterano y héroe de guerra, quien cansado de ver como el Gobierno de su país difama la memoria de aquellos efectivos de fuerzas especiales fallecidos en combate, y no compensa a sus familias, asalta un arsenal naval, robando 15 misiles cargados con el agente nervioso Vx, y amenaza con dispararlos a la ciudad de San Francisco si no se le entrega la suma de 100 millones de dólares, que el se encargaría de repartir entre las familias de los caídos.
Para la liberación de los rehenes, el Gobierno (después de que la totalidad de los miembros de un equipo SEAL fueron aniquilados por los militares en rebelión) se ve obligado a confiar en un funcionario del laboratorio de armas químicas del FBI, Stanley Goodspeed (Nicholas Cage); y en el único hombre que en el pasado fue capaz de escapar con vida de Alcatraz; a la que se le conoce como "La Roca ": el agente británico John Mason (Sean Connery), quien durante la década de 1960 había sido capturado luego de espiar para el gobierno británico, robando unos microfilmes con toda la historia oscura de los Estados Unidos: los extraterrestres de Roswell, el asesinato de JFK, etc.
Las siguientes armas han sido empleadas en este film:
1. Fusil M14
El M14 es un fusil de la empresa Colt usado por el ejército estadounidense en el periodo comprendido entre la Guerra de Corea y el principio de la Guerra de Vietnam.
El fusil de combate M14 fue la evolución del M1 Garand de la II GM. El peine de ocho cartuchos fue sustituido por un cargador extraíble de veinte, y el arma tenía la posibilidad de disparar en ráfaga, pero sólo si se activaba el mecanismo con una "llave", que tenía el sargento de pelotón. También cambió el cartucho, sustituyendo el .30-06 Sprinfield (7,62 x 63mm) por el nuevo .308 Winchester NATO, que era de eficacia similar pero algo más pequeño y fue adoptado por la OTAN por instancia americana como 7,62 x 51 mm OTAN. Como otros de este calibre era potente, pero difícil de manejar en ráfaga.
A comienzo de la Guerra de Vietnam, Estados Unidos lo cambió por el fusil M16 con mayor durabilidad, con opciones semiautomática y automática, y mayor capacidad de proyectiles, aunque este resultó una desilusión debido a los problemas de precisión y atascos durante la carga a causa del material que presentaban sus primeras versiones.
Hoy en día, después de más de 40 años en servicio, el M14 es un fusil que sigue activo. Es utilizado por miembros del ejército americano, ya que es considerado por muchos como un fusil seguro y preciso. Gracias a algunas modificaciones en su sistema de miras, y la inclusión de carriles R.I.S, el M14 se usa como fusil de precisión de media distancia, con muy buenos resultados.
Especificaciones: Tipo: Fusil de asalto automático
Origen: Estados Unidos
Estado: En servicio (1957 – presente)
Diseñada: 1954
Fabricante: Springfield Armory
Producida: 1959 – 1964
Cantidad: 1.380.000 aprox.
Peso: 5,2 kg
Longitud: 1.181 mm
Longitud del cañón: 559 mm
Munición: 7,62 x 51 mm OTAN (.308 Win)
Calibre: 7,62 mm
Sistema de disparo: recarga accionada por gas, cerrojo rotativo
Cadencia de tiro: 700-750 disparos/min
Velocidad del proyectil: 975,4 m/s
Alcance efectivo: 460 m a 800 m con mira óptica
Cargador: extraíble de 20 balas recto
Cadencia de fuego: 700-750 dpm.
2. Pistola Beretta 92FS
La pistola Beretta 92 FS está especialmente diseñada para su utilización como arma de defensa. Más conocida como M9 por los militares americanos que la eligieron como arma oficial, la Beretta 92 FS es el arma más probada y fiable de la historia; no solamente ha satisfecho todos los requisitos establecidos por los militares americanos, sino que los ha superado ampliamente. Durante las duras pruebas realizadas por el ejército de los Estados Unidos se dispararon 30 000 tiros sin que el arma acusase tan siquiera un solo defecto de funcionamiento. Es un arma precisa, segura, fiable
La pistola semiautomática Beretta 92 FS de 9 mm parabellum posee un mecanismo de disparo de simple y doble acción, estando comprendida la fuerza del disparador en simple acción entre 2 kg y 2,5 kg y en doble acción entre 4,5 kg y 5,5 kg .
El peso de la pistola es de 1 135 gr con cargador lleno y 950 gr con cargador vacío. La longitud total del arma es de 217 mm , la longitud del cañón es de 125 mm y la longitud de la línea de mira es de 155 mm . Tiene una anchura de 38 mm , y el grueso de la empuñadura es de 36 mm . Por último, la altura del arma es de 140 mm .
La pistola Beretta 92 FS posee un sistema de funcionamiento por retroceso corto de cañón. De las armas semiautomáticas que funcionan según el principio de corto retroceso de cañón, las Beretta 92 se distinguen por su bloque geométrico a bloque oscilante, que permite que el cañón se mueva siempre sobre el mismo eje del carro obturador y en línea con el sistema de alimentación; además, el obturador tipo abierto elimina prácticamente la posibilidad de encasquillamiento, permite introducir el cartucho directamente en la recámara del cartucho, en el supuesto de que el cargador se haya dañado o perdido. Todo esto dota al arma de una gran estabilidad, así como de una excelente precisión y fiabilidad.
Tiene de tres seguros: Un primer seguro manual ambidiestro, utilizable tanto por los tiradores zurdos como diestros, situado sobre la corredera, que separa la aguja percutora del martillo, el martillo baja cuando está cargada e interrumpe la conexión de mecanismos. otro automático, bloquea la aguja percutora que resiste cualquier movimiento, recuperándose solamente al presionar el gatillo y un tercer seguro automático que permite una posición intermedia del martillo. Al accionar el martillo tirando de la corredera y sin presionar el gatillo, la aguja percutora queda asegurada y resiste cualquier movimiento incluso si el arma se golpea.
Así mismo, la Beretta 92 FS posee indicadores de cartucho en recámara, tanto a la vista como al tacto. La recámara queda abierta después del último cartucho.
Dentro de los elementos de puntería, las miras delanteras y traseras de la 92 FS están diseñadas para un rápido blanco, así como para afinar la puntería en bajas condiciones de luz, para lo que están equipadas con incrustaciones en blanco, en sistema de tres puntos. La mira trasera es regulable en deriva sin necesidad de herramientas especiales y viene ajustada a 25 metros . La pistola acepta, con algunos ajustes especiales, elementos como juegos de mira láser y linterna.
El cargador dispone de una capacidad de quince balas más una en la recámara, permite observar los cartuchos que contiene en su interior mediante tres indicaciones colocadas a la capacidad de 5, 10 y 15 cartuchos.
3. Pistola Beretta 92FS Inox
Es similar a la pistola semiautomática Beretta 92 FS pero con un acabado tipo acero inoxidable resistente a los arañazos. Posee un cargador de 15 proyectiles para munición 9x19mm Parabellum.
4. Pistola Beretta 92SB
Este modelo de pistola Beretta era extremadamente raro. Inicialmente fue denominado 92S-1, siendo construido especialmente para la USAF (US Air Force), con cambios menores con la Beretta 92 básica. Disparaba proyectiles de 9 x 19 mm y su cargador contenía 15 proyectiles.
5. Pistola Beretta 92FS Centurion
La pistola Beretta 92FS Centurion comenzó a fabricarse en 1996. Es una versión del modelo 92FS con cañón mas corto. Su longitud total es de 197 mm , y el cañón de 103 mm , su cargador tiene capacidad para 15 proyectiles.

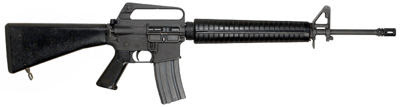

6. Fusil M16A2
El fusil de asalto M16A2 de calibre 5.56mm es una mejora del fusil M16A. Arma de peso ligero, refrigerado por aire, accionado por gas, con capacidad para disparar en fuego automático, raga de tres o disparo simple empleando un selector. Tiene una mira posterior ajustable. La parte inferior del guardamonte se abre para facilitar el acceso a la cola del disparador cuando se emplea guantes de invierno
Las mejoras efectuadas en el M16A2 son:
-El M16A2 dispone de un cañón más pesado y más rígido que el M16A1
-Un guardamanos nuevo diseño, que se construye a partir de dos mitades idénticas, y tiene un contorno alrededor de la cual es más resistente y proporciona un mejor agarre cuando se sujeta el fusil
-La culata y empuñadura de pistola de la M16A2 están hechos de una posición más firme de inyección de plástico moldeable, que proporciona una resistencia mucho.
-El M16A2 tiene una mira posterior mejorada que se puede ajustar fácilmente
-El diseño del receptor superior de la M16A2 fue modificado para desviar cartuchos expulsados, y excluye la posibilidad de expulsión de los cartuchos de golpear la cara de un tirador zurdo
-El M16A2 está equipado con un dispositivo de control de disparo que limita el número de disparos del modo automático a tres por disparo, lo que aumenta la precisión y reduce el gasto de municiones
-Tiene un compensador de boca, destinado a reducir y mejorar la posición de disparo y la precisión.
-Al poseer un cañón mas pesado y emplear el proyectil OTAN estándar SS 109 tipo (M855) le proporciona mayor alcance efectivo y penetración.
7. Fusil M16A1
El M16 es el fusil de asalto estándar de los Estados Unidos, utilizado por primera vez en la Guerra de Vietnam sustituyendo al M14, rechazado en un principio por estar construido, en gran parte, de plástico y de aluminio. El M-16 es una versión militarizada de la AR-15, diseñada por Eugene Stoner. Al principio encontró varios obstáculos por parte de los generales y personal de la Agencia de Investigación de Proyectos Avanzados de Defensa o (DARPA siglas en inglés) ya que tenían preferencia por calibres pesados, además de que era la primera arma construida con materiales compuestos ( acero, aluminio y plástico).
El AR-15 espero 2 años para que finalmente lograra un soporte dentro de las fuerzas armadas; en una demostración el general Curtis LeMay ordeno 8,500 AR-15 para la defensa de bases aéreas del Comando Estratégico Aéreo, desafortunadamente el secretario de defensa Robert McNamara revoco el pedido. Esto no impidió que unidades de operaciones especiales y asesores americanos en Vietnam obtuvieran AR-15s.
Los primeros modelos sólo disponían de cargadores de 20 balas lo que suponía una desventaja frente a los AK-47 soviéticos y Tipo 56 chinos, y no funcionaban bien en condiciones de humedad. La forma del apagallamas dificultaba el movimiento en la selva, ya que éste se enganchaba en la vegetación; éstos son algunos de los problemas que tenía, pero a pesar de todo un soldado bien entrenado podía sacarle partido en combate.
Actualmente los Estados Unidos utilizan el M16A2, muy similar al A1, pero con una serie de características que lo convierten en un arma mejorada, como el nuevo apaga-llamas, el guardamanos rugoso para una mayor sujeción por parte del tirador, etc. Otra novedad de la versión A2 es que puede disparar de dos maneras, semiautomático o bien en ráfagas cortas de tres disparos; esto es debido a la dificultad de muchos soldados para controlar las armas automáticas, ya que vacían los cargadores en pocos segundos.
Especificaciones:
Tipo: Fusil de asalto
Origen: EE.UU.
Diseñada: 1957
Fabricante: Colt
Producida: 1960 - presente
Cantidad: 8 millones (en diciembre de 2007)
Variantes: M16A1, M16A2 y M16A4
Peso: 3,9 kg
Longitud: 1.003 mm
Longitud del cañón: 508 mm
Munición: 5,56 x 45 mm OTAN
Calibre: 5,56 mm
Sistema de disparo: Recarga accionada por gas, cerrojo rotativo
Cadencia de tiro: 800-900 disparos/min, dependiendo del modelo
Velocidad del proyectil: 975 m/s (M16A1)930 m/s (M16A2) 1.067 m/s (M16A4)
Alcance efectivo: 550 m
Cargador: STANAG estándar de 20, 30 proyectiles.
8. Fusil Colt XM177
El Fusil Automático Colt-Sistema de 15 Armas Militares (Colt Automatic Rifle-15 Military Weapons System) o CAR-15 fue una familia de fusiles de asalto que comprendía el AR-15 y el M16, calibre 5,56 mm , comercializados por Colt a finales de la década de 1960 e inicios de 1970. Debido a sus reducidas dimensiones, la versión corta Colt Commando y la XM 177, seguían en uso por parte del Ejército de los Estados Unidos hasta después de la Guerra de Vietnam.
El nombre de CAR-15 surgió en un intento por reasociar el nombre del fusil AR-15, originalmente diseñado por ArmaLite, con la compañía Colt. Posteriormente fue abandonado este concepto de arma pero continúo el desarrollo de algunas variantes, utilizando la denominación M16 en los modelos militares y AR-15 en algunos modelos civiles. Sin embargo, actualmente el termino CAR-15 es un nombre genérico para los fusiles M16 y AR-15 en su configuración de carabina.
El Colt Commando se refiere actualmente al fusil de asalto con cañón ultra corto (11.5”/29.21cm) de la Serie 733 y comercializado bajo el nombre de M4 Commando (anteriormente M16A2 Commando). En comparativa, la carabina M4 posee un cañón de 14.5”/36,80cm, mientras que el fusil de asalto M16 posee uno de 20”/50,80 cm.
9. Lanzafumígenos Cobray CM203 de 37mm
Lanzafumigenos de 37 mm, fabricados por Cobray (USA) de aspecto similar al M203. Se lo emplea en los films para darle mas realismo al dispar esta arma, sin los riesgos propios de una granada de 40 mm.
10. Lanzagranadas M203
M203 es la designación del Ejército de los Estados Unidos al lanzagranadas de 40 mm y disparo único que generalmente se acopla al fusil de asalto M16 o a la Carabina M4.
Especificaciones:
Peso: 1,36 kg (descargado)
Longitud: 380 mm
Longitud del cañón: 305 mm
Munición: granadas de 40x46 mm de diversos tipos (alto explosivo, antipersonal, fumígenas, incendiarias, inertes, etc)
Calibre: 40 mm
Sistema de disparo: disparo individual
Cadencia de tiro: de 5 a 7 disparos/min
Alcance efectivo: 150 m
Máximo: 400 m
Cargador: sin cargador.
11. Lanzagranada M203 Standalone (Ver arriba)
12. Pistola Colt M1911A1
La M1911 es una pistola semiautomática de acción simple de calibre .45 ACP. Fue la estándar del Ejército estadounidense desde 1911. En 1921 se modificó levemente su forma para ser más fácil de empuñar, pasando a llamarse M1911A1. En esa configuración permaneció en uso hasta 1985, y aún hoy en día se sigue usando debido a su gran poder de parada, aún habiendo otros modelos más avanzados, como la Glock 21, la SIG P220
Las tropas estadounidenses que participaron en la Guerra Filipino-Estadounidense iban mal equipadas. Su pistola estándar en ese entonces era una semiautomática de calibre .38 (9.65 mm), que tenía problemas de funcionamiento por la hostilidad del ambiente selvático y su bajo poder de parada. El ejército tuvo que volver a emplear revólveres calibre .45 Long Colt (su anterior estándar durante el siglo XIX) y resultaron ser más efectivos en los combates, con un buen poder de parada.
De esa guerra y una investigación militar con ganado vivo y cadáveres humanos, se concluyó que la pistola semiautomática con el mejor poder de parada sería una de calibre .45, cuya bala pesara 14.9 g y tuviera una velocidad aproximada de 240 m/s. Por lo anterior, en 1906 el gobierno de Estados Unidos saca a concurso la compra de una pistola que tuviera las características concluidas. De las seis empresas participantes, el modelo de la compañía Colt ganó el concurso. Éste fue diseñado por John Browning, que también diseñó el cartucho apropiado para el arma, el .45 ACP.
La pistola de la Colt fue adoptada oficialmente en marzo de 1911 por el Ejército estadounidense bajo el nombre de M1911. La Armada y el Cuerpo de Marines la adoptan en 1913. Esta pistola permaneció en servicio de forma continua en el ejército hasta enero de 1985, cuando es sustituida por la Beretta 92F/FS, que es su actual estándar, para cumplir consideraciones de la OTAN. Además, el modelo H&K Mark 23 sutituyó a la M1911 en las operaciones militares especiales. Solamente la unidad especial SWAT la sigue utilizando, aunque en una versión modernizada.
Especificaciones:
Peso: 1130 g
Longitud: 219 mm
Longitud del cañón: 127 mm
Munición: .45 ACP, 10mm Auto, .40 S&W, .38 Super, 9 x 19, .22 LR, .44 S&W
Calibre: 11,43 mm, 10 m, 9 mm y 5,5 mm
Sistema de disparo: Acción simple
Alcance efectivo: ~ 50 m
Cargador: monohilera de 7 cartuchos, extraíble.
13. Subfusil Heckler & Koch MP5A3
13. Subfusil Heckler & Koch MP5A3
La MP5 es una familia de subfusiles desarrollada por el fabricante alemán de armas Heckler & Koch a partir de 1964. Fue introducida por Heckler & Koch en 1966, bajo la denominación HK54. Este nombre proviene del antiguo sistema de numeración HK, donde el "5" designa el modelo de un fusil ametrallador, y el "4" identifica sus cámaras para municiones de 9 × 19 mm. Fabricado originalmente en Alemania, después se concedieron licencias de fabricación a Grecia, Irán, Pakistán y México. Al tratarse de un subfusil con tantas versiones, lo hace ideal para unidades militares, fuerzas de seguridad, de élite de ambas o de uso privado.
La gama de subfusiles MP5 es numerosa, encontrándose modelos con supresor de sonido incorporado, culatín plegable, culata fija, visores montados, alzas tradicionales de tiro, etc. Por esta razón, dependiendo de cuál es su modelo y versión, puede haber una gran diferencia de peso, medida, cadencia de tiro, selector de tiro, etc. Algunos modelos incluyen en su selector de tiro, aparte de los habituales seguro, tiro a tiro y automático, una posición más que es la de tres disparos, desde la cual el arma realiza tres disparos seguidos cada vez que se acciona el gatillo. La variante MP5A3 es un modelo con culata plegable y fuego en ráfaga libre
Especificaciones:
Tipo: Subfusil automático
Origen: Alemania
Estado: en servicio desde 1966 hasta el presente
Diseñada: 1964
Fabricante: Heckler & Koch
Producida: 1966-presente
Cantidad: desconocido
Variantes: MP5K, MP5K-PDW, MP5SD, MP5N, MP5/F, MP5/10, MP5/40, HK94, A2, A3
Peso: 2,88 kg
Longitud: 490-660 mm
Longitud del cañón: 225 mm
Munición: 9 mm Parabellum
Calibre: 9 mm
Cadencia de tiro: 750 dpm
Alcance efectivo: 100-125 m
Cargador: de 15 a 30 proyectiles.
14. Subfusil Heckler & Koch MP5K-PDW
Variante más pequeña de la familia H&K MP5, con culatín replegable. En la imagen superior, esta equipada con un visor nocturno.
15. Escopeta Mossberg 590 Combat
Las escopetas Mossberg se han convertido en todo un referente mundial como armas de caza y de defensa. Su ergonomía, versatilidad, sencillez y robustez unido a la cantidad de accesorios fabricados para la serie 500 y 590 las han convertido en las preferidas por cazadores, tiradores, policías y militares de todo el mundo. La serie 590 esta diseñada especialmente para la defensa, dispone de 9 cartuchos, más 4 adicionales en su culata; así mismo dispone de elementos de puntería Ghost Ring, rápidos y certeros. Su calibre es 12/76, repetición manual a corredera y el largo de cañón 500 mm (20¨). Tiene choke fijo y culata sintética negra.
16. Escopeta Remington 870
En 1812, Epithalet Remington, comenzó la fabricación de armas de fuego que muy pronto alcanzarían fama y prestigio, permitiendo a este norteamericano forjar los cimientos de lo que hoy es una de las mas grandes industrias armeras del mundo la "Remington Arms Company". El legendario Moses Browning contribuyo con sus diseños de varios mecanismos de corredera en distintas armas para la firma Winchester, pero debido a una diferencia relacionadas a motivos económicos entre la empresa y el inventor se produjo la ruptura. Esto permitió que otras dos grandes empresas de reconocido prestigio, una de origen europeo la "F.N" de Bélgica, y la otra americana "Rémington", utilizaran sus diseños.
En 1908, aparece la escopeta de acción de corredera Remington Mod. 10, esta arma alcanzó gran popularidad entre los cazadores norteamericanos. Varios años después, a mediados de siglo en (1940), la empresa Winchester decide crear la "Winchester 870" que continua fabricándose en la actualidad, sobrepasando la increíble cifra de los tres millones de unidades, siendo una de las armas mas difundidas del mercado norteamericano sin olvidar el amplio uso que de ellas hacen las instituciones armadas y en particular las policiales.
Especificaciones:
Fabricante: Rémington Arms Company
Calibre: 12/70mm
Longitud total: 980 mm
Longitud del cañón: 485 mm
Longitud de la recamara: 85 mm
Peso del arma: 2.900 grs
Capacidad de carga: 6 cartuchos + 1 en recamara.
17. Subfusil Heckler & Koch SP89
Versión deportiva de la familia MP-5. Su suave retroceso y la posibilidad de incorporarle un visor la transforman en un excelente arma de defensa. Posee cargadores de 15 y 30 proyectiles, siendo calibradas para el proyectil 9 x 19 mm.
18. Lanzagranadas DefTech (37 mm)
Lanzagranadas fabricados por Defense Technology. Se emplea como armas antidisturbios dada su capacidad para lanzar granadas quimicas. Su sistema funciona de forma similar a un revolver.
19. Ametralladora M60E3
Versión aligerada de la ametralladora M-60. La M60 es una familia de ametralladoras desarrollada por los Estados Unidos en 1950, basada en el diseño de las armas alemanas MG42 y FG42. Se la considera una ametralladora de propósito general y se usa como arma de apoyo. La ametralladora M60 comenzó su desarrollo a finales de la década de 1940, como un programa para una ametralladora nueva y más ligera del calibre 7,62 x 51 OTAN. El diseño incluía características de otras ametralladoras (como la alemana MG42) además de otras características propias.
El propósito de esta arma era sustituir al BAR y a la ametralladora Browning M1919A6, usadas ambas como armas de apoyo de pelotón, además de en el rol de ametralladora media. Fue adoptada por el Ejército de EEUU en 1957, convirtiéndose desde entonces en una pieza básica del arsenal norteamericano, estando presente en todos los conflictos desde esa fecha. Aparte del uso en infantería, esta arma sustituyó a la ametralladora M73 en los blindados del Ejército norteamericano, ya que la M73 no resultó del todo eficiente.
Durante la Guerra de Vietnam, salieron a relucir algunos defectos de la M60. Entre estos cabe destacar la dificultad de cambiar el cañón mientras estaba caliente, ya que este no poseía ningún tipo de asidero y debían usarse guantes de amianto. Además, el bípode estaba soldado al cañón, haciendo el arma más pesada y cara de producir. También a causa de su peso, durante este conflicto fue apodada "La Cerda". Pese a ello, la imagen de la ametralladora ha quedado indisolublemente unida a la lucha en la jungla durante la Guerra de Vietnam. La variante M60 E2 corrige estos problemas y están disponibles "kits" de transformación para convertir las viejas M60 al modelo E2.
Reemplazada en ocasiones por la M240 como ametralladora media y por la M249 SAW como arma automática de escuadrón (ametralladora ligera). Sin embargo, sigue estando en servicio en el ejército de Estados Unidos, así como otros países; su producción continua en el siglo XXI. La M60 puede usarse para misiones de carácter ofensivo y defensivo. Para el primer fin destaca por su ritmo de fuego moderado, gran alcance efectivo, y un calibre mayor que el del fusil estadounidense en servicio, el M16. En uso defensivo, su largo alcance la convierte en un arma útil para detener o dificultar el paso del enemigo. Es alimentada mediante cinta de cartuchos, dispara el cartucho 7,62 x 51 OTAN (.308 Winchester, en nomenclatura americana y versiones civiles) y tiene un alcance máximo efectivo de 1100 metros. Cuenta con un cañón intercambiable y un bípode plegable.
Especificaciones:
Tipo: Ametralladora media
Origen: Estados Unidos
En servicio: 1957—presente
Fabricante: Saco Defense, U.S. Ordnance
Peso: 10,5 kg
Longitud: 1077 mm
Longitud del cañón: 560 mm
Munición: 7,62 x 51 OTAN
Calibre: 7,62 mm
Sistema de disparo: recarga accionada por gas, cerrojo abierto
Cadencia de fuego: 550 dpm
Alcance efectivo: 1100 m - Máximo: 3725 m
Cargador: cinta de eslabón desintegrable, de 50, 100 ó 200 cartuchos.
20. Fusil LAR Grizzly Big-Bore (12,7 mm)
20. Fusil LAR Grizzly Big-Bore (12,7 mm)
Fusil antimaterial en calibre .50 BMG, fabricado en EUA. Su diseño absorbe el retroceso del arma. Algunos dicen que es semejante al de una escopeta calibre 12. Tiene, según su fábrica, una gran exactitud y precisión sin igual. Es un arma de un solo disparo, con mecanismo de cerrojo, construida integralmente en acero. Puede emplear un bípode Harris y posee montura para instalar una mira telescópica Weaver.
21. Pistola de aire comprimido Crossman (con dardos tranquilizantes)
Pistola de aire comprimidos de la afamada marca Crossman, se dispara mediante un cilindro de CO2 oculto en el mango del armas. Puede tener distintas capacidades segun empleaee dardos o munición de 4,5 mm.

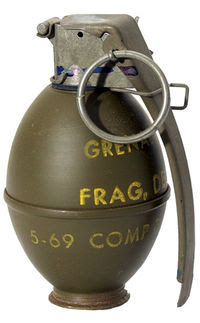

22. Granada de mano M26
Conocida como la granada de fragmentación. La dentación interna de esta granada, adujada bajo tensión, la convierte en una arma antipersonal mortífera, ideal para el uso de terroristas en lugares de aglomeración de personas donde el número máximo de heridos y terror puede ser causado. Tiene aparatos de seguridad seguros y su peso de 16 onzas le da el balance adecuado para su lanzamiento.
Especificaciones:
Peso: 1 libra
Longitud: 3.9 pulgadas
Diametro: 2.25 pulgadas
Color: Verde Oliva con letras amarillas
Explosívo: 155 gramos de TNT de composición-B
Mecha: Impacto Eléctrico.
23. Granada fumigena M18
23. Granada fumigena M18
24. Helicóptero Bell UH-1B Iroquois
El UH-1 Iroquois es un helicóptero militar utilitario, de tamaño medio y polivalente, desarrollado por el fabricante estadounidense Bell Helicopter Textron para las Fuerzas Armadas de los Estados Unidos. Fue el primer helicóptero propulsado con un motor turboeje que utilizaron las Fuerzas Armadas de Estados Unidos. Comenzó su desarrollo en el año 1955 a partir de las pruebas del Ejército de los Estados Unidos con un Bell Modelo 47 modificado.
Este helicóptero se usó con fines militares por primera vez en el año 1959 y se puso en producción en 1962 bajo la designación UH-1 (Utility Helicopter-1) y el sobrenombre "Iroquois" (en honor al pueblo Iroqués), pero es ampliamente conocido como Huey y el modelo bimotor, UH-1N, como Twin Huey. Se trata de uno de los helicópteros de más éxito de la historia con más de 16.000 unidades producidas en total. Es famoso por su participación en la Guerra de Vietnam en la que fueron usados alrededor de 7.000 unidades. El Huey fue ampliamente exportado por todo el mundo y continúa en servicio en muchas fuerzas militares, entre ellas el Cuerpo de Marines de los Estados Unidos que utiliza la última versión UH-1Y Venom.
Los primeros helicópteros eran propulsados por motores de pistón. A principios de los años 1950, sin embargo, los motores de turbina ya eran usados en muchos aviones y los diseñadores de aeronaves empezaron a considerar su uso en los helicópteros. Las turbinas eran mejores porque, aunque eran costosas de construir, tenían una vida útil larga, eran duraderas y extremadamente ligeras para su alta potencia en comparación con los motores de pistón.
El primer helicóptero estadounidense en usar un motor turboeje fue un Bell Modelo 47 modificado, designado XH-13F , que realizó el primer vuelo en octubre de 1954. Después de ver el XH-13F , en 1955 el Ejército de Estados Unidos, con ansia de obtener un helicóptero MEDEVAC (de evacuación médica) potente, concedió a Bell Helicopter Textron el contrato para desarrollar un helicóptero turboeje de nueva generación. Este prototipo de helicóptero fue designado XH-40 por el Ejército y Modelo 204 por la compañía Bell para su posterior comercialización. El primer XH-40 voló el 22 de octubre de 1956 y en 1957 fueron construidos dos prototipos más.
Después de las pruebas, Bell creyó que el YH-40 era ideal para transporte de tropas y carga de mercancía, así como también lo era en el papel de MEDEVAC. Una visión rápidamente adoptada por el Ejército, que encontró este helicóptero en fase de pre-producción mucho mejor que los helicópteros de pistón anteriores en servicio y pronto encargó más unidades.
El HU-1A (posteriormente redesignado UH-1A), o modelo "Alpha" en el Alfabeto fonético de la OTAN , fue el primer helicóptero estadounidense con motor turboeje en entrar en producción. El helicóptero fue originalmente designado HU-1A, y fue esta designación lo que provocó que recibiera el apodo "Huey". Este apodo hizo que el nombre oficial del Ejército para la serie, "Iroquois" en la práctica no fuese utilizado casi nunca.
En 1960, 14 de los UH-1A del pedido original fueron designados como TH-1A, usados para entrenamiento de tripulación, y otro helicóptero fue redesignado XH-1A, este último para hacer pruebas con lanzagranadas. El uso en combate del UH-1A demostró que la potencia de su motor Lycoming T53-L-1, de sólo 860 HP, no era suficiente e indicó la necesidad de mejorar este aspecto del helicóptero en los siguientes modelos del Huey. El HU-1B, o modelo "Bravo", fue un modelo mejorado con un nuevo motor Lycoming T53-L-5 de 960 HP de potencia, un rotor principal de nuevo diseño y una cabina más larga que podía acomodar a siete pasajeros. El nuevo rotor tenía el mástil 32,5 centímetros más alto y las palas medían 13,41 metros de diámetro y 21 pulgadas (525 mm ) de cuerda (ancho de ala en aeronáutica). Esta versión fue redesignada UH-1B en 1962. Los UH-1B producidos posteriormente fueron equipados con motores Lycoming T53-L-9 y L-11 de 1.100 HP de potencia. El peso máximo del helicóptero cargado era de 3.855 kilogramos y el peso vacío de 2.047 kg , por tanto podía transportar una carga útil de hasta 1.808 kg .
Fue producido un helicóptero NUH-1B para ser modelo de pruebas y el Ejército de Estados Unidos comenzó a probar el modelo "B" en noviembre de 1960. La primera aeronave producida llegó en marzo de 1961 y la producción finalizaría años más tarde con un total de 1.010 modelos "Bravo" entregados al Ejército. El primer despliegue del modelo "Bravo" fue en noviembre de 1963 cuando 11 helicópteros fueron enviados a Vietnam para juntarse con los modelos "Alpha" ya en uso por parte de la UTTCO (Compañía de Transporte Táctico Utilitario).
Bell realizó una versión civil del UH-1B incorporando algunas mejoras menores de seguridad como los cierres de las puertas. El helicóptero civil fue comercializado como Bell 204B,
El UH-1C , o modelo "Charlie", fue preparado principalmente como versión artillada del Huey hasta que el verdadero helicóptero de ataque en ese momento todavía en desarrollo, el Bell AH-1G Huey Cobra, estuviera disponible y también para corregir las deficiencias el UH-1B cuando era usado en misiones de ataque. El UH-1C en servicio con el Ejército de Estados Unidos fue ampliamente conocido como "Huey Hog".
El modelo "Charlie" fue equipado con los modelos de motor Lycoming T53-L-9 o L-11 de 1.100 HP que garantizaban la potencia de empuje necesaria para levantar el sistema de armas en uso o bajo desarrollo en ese momento. Incorporó el nuevo sistema de rotor Bell 540 con palas de 27 pulgadas (686 mm ) de cuerda (ancho de ala en aeronáutica). El incremento de potencia llevó a los ingenieros de Bell a diseñar una nueva cola para el modelo "C", que incorporó una viga más larga con el timón de dirección ensanchado y los estabilizadores horizontales alargados. El modelo "C" también introdujo un sistema de control hidráulico doble para reducir las posibilidades de rotura en combate y un sistema de filtros en la admisión de aire mejorados para las condiciones con mucho polvo que se daban en el Sureste Asiático. La capacidad para combustible fue incrementada a 916 litros y el peso máximo del helicóptero alcanzó los 4.309 kilogramos , permitiendo una carga útil de hasta 2.120 kg . El desarrollo del modelo "C" comenzó en 1960 y entró en producción en junio de 1966. Fueron fabricados un total de 766 modelos UH-1C . A muchos de los UH-1C existentes posteriormente le cambiaron el motor que tenían por el Lycoming T53-L-13 de 1.400 HP y fueron redesignados UH-1M.
En 1962, el Cuerpo de Marines de los Estados Unidos organizó un concurso para elegir un nuevo helicóptero para soporte de asalto y reemplazar al helicóptero Kaman OH-43D y al avión de reconocimiento Cessna O-1 en esa misión. El ganador fue el modelo UH-1B de Bell Helicopter que ya estaba en servicio con el Ejército de Estados Unidos. El UH-1B fue desarrollado en un modelo especial para cumplir los requisitos del Cuerpo de Marines, este nuevo modelo fue designado UH-1E o modelo "Echo". Los principales cambios incluyeron el uso exclusivo de aluminio en la construcción para resistir la corrosión (los primeros UH-1 tenían algunos componentes de magnesio), aviónica especial para que fuese compatible con las frecuencias terrestres del Cuerpo de Marines, un freno de rotor para parar el rotor rápidamente en un aterrizaje destinado a recoger personal y un cabrestante para rescate fijado en el techo.
El UH-1E hizo el primer vuelo el 7 de octubre de 1963 y las entregas comenzaron el 21 de febrero de 1964, con 192 unidades producidas. El modelo "E" fue producido en dos versiones diferentes, aunque ambos con la misma designación UH-1E, debido a que Bell estaba cambiando la producción (para el Ejército) del modelo "Bravo" al "Charlie" y la línea de producción del modelo "E" también fue cambiada junto al modelo "C". Este cambio supuso que los primeros 34 UH-1E producidos tenían la estructura del UH-1B y el motor Lycoming T53-L-11 de 1.100 HP, en cambio, los Huey "Echo" producidos posteriormente fueron completados con el estilo de cola del "Charlie", alerón largo, sistema de rotor 540 y peso máximo de 3.855 kilogramos .
Bell había propuesto el modelo UH-1B pero la Fuerza Aérea pidió a Bell que desarrollase una versión especial del modelo "Bravo" usando el motor General Electric T58. La Fuerza Aérea ya tenía un gran inventario de eses motores para su flota de helicópteros de rescate Sikorsky HH-3 Jolly Green Giant y quería que los dos helicópteros los tuviesen en común. Este motor tenía una potencia de 1.250 HP (932 kW), a diferencia de los 1.100 HP (820 kW) que tenía el Lycoming T53-L-11 del UH-1B. En respuesta Bell propuso una versión actualizada del UH-1B con el motor T58 instalado. El resultante UH-1F tenía la cabina corta del modelo Huey "Bravo", pero se le añadieron las siguientes actualizaciones del modelo Delta: la viga de cola larga, el rotor y la transmisión.
Debido a la configuración del Huey, Bell le instaló el motor T58 más atrás en comparación con el HH-3. El motor del Huey está detrás de la transmisión, mientras que los motores del HH-3 están delante de la transmisión. Externamente, las únicas diferencias visibles con el UH-1B eran el escape para gases del motor, el cual fue cambiado al lado derecho del motor, y la viga de cola más larga.
El UH-1F fue introducido en el inventario de la Fuerza Aérea el 20 de febrero de 1964. La producción de los 119 helicópteros encargados finalizó en 1967. Muchos de los helicópteros sirvieron en el sureste asiático con el 20º Escuadrón de Operaciones Especiales y algunos fueron convertidos a la configuración UH-1P armados.
En 1968, la Armada de los Estados Unidos concedió a Bell Helicopter Textron el contrato para fabricar su nuevo helicóptero de búsqueda y rescate. La aeronave fue designada HH-1K, o modelo "Kilo", y fue básicamente un UH-1E con aviónica distinta y con el motor Lycoming T53-L-13 de 1.400 HP de potencia. Las entregas del Huey "Kilo" comenzaron en mayo de 1970 y en noviembre de ese mismo año ya fueron enviadas a Vietnam 3 helicópteros para servir con el Escuadrón HA(L)-3 de la Armada de Estados Unidos.
Cuando las entregas del UH-1E al Cuerpo de Marines de Estados Unidos aún estaban en curso, la Armada de Estados Unidos probó ese modelo y vio que les podía ser bueno para su uso como helicóptero utilitario. El 16 de marzo de 1968 la Armada encargó 8 unidades del modelo "E" bajo la designación UH-1L, o modelo "Lima". El Huey "Lima" fue básicamente un UH-1E, del último tipo de producción basado en el UH-1C del Ejército estadounidense, equipado con un elevador de rescate y una pantalla de succión de partículas. Los modelos "L" fueron equipados con el motor Lycoming T53-L-13 de 1.400 HP de potencia y entregados sin instalación de ningún tipo de blindaje ni armamento.
Los 4 primeros UH-1L fueron entregados en noviembre de 1969 y enviados a Vietnam para equipar el destacamento HA(L)-3 de la Armada asignados a la Operación Sealords. En Vietnam los helicópteros fueron modificados con blindaje y armas, y preparados para portar 227 kg de bombas y 227 kg de Munición Aire-Combustible.
El UH-1M, o modelo "Mike", fue una conversión de los UH-1C existentes al cambiarles el motor por el Lycoming T53-L-13 de 1.400 HP de potencia usado en el UH-1H. Esta actualización proporcionó más potencia al modelo "C" para su rol de helicóptero artillado y también permitió al Ejército de Estados Unidos tener un motor común entre los helicópteros Huey destinados a ataque y los destinados a transporte usados en la Guerra de Vietnam al mismo tiempo.
Una parte de los UH-1F de la Fuerza Aérea de Estados Unidos fueron modificados a la configuración UH-1P, o modelo "Papa", para ser usados por el 20º Escuadrón de Operaciones Especiales, los Green Hornets, destinados en el sureste asiático durante la Guerra de Vietnam que fueron modificados y empleados como helicópteros artillados, equipados con ametralladoras y lanzacohetes múltiples.
Los primeros Huey de cabina corta fueron un éxito, especialmente en el rol de helicóptero armado, pero les faltaba espacio de cabina para ser un transporte de tropas efectivo. El Ejército de Estados Unidos quería una versión que pudiese llevar una tripulación de 4 hombres (2 pilotos y 2 artilleros en las puertas) y además transportar una sección de infantería de 8-10 soldados. La solución de Bell fue extender el fuselaje del UH-1B 105 cm y usar el espacio extra para fijar dos asientos laterales a cada uno de los lados de la transmisión. Esta modificación elevó la capacidad total de asientos a 15, incluyendo los de la tripulación.
Este nuevo Huey de mayor tamaño fue designado UH-1D, o modelo "Delta", por el Ejército y Modelo 205 por Bell para uso civil. La cabina alargada puede también acomodar 6 camillas, el doble que los anteriores modelos, haciendo del Huey "Delta" un buen helicóptero MEDEVAC (de evacuación médica). Para proporcionar acceso a la cabina, en lugar de las puertas laterales de corredera con una sola ventana de los primeros modelos, a este modelo se le hicieron puertas de corredera más largas con dos ventanas, y se añadió a mayores un par de pequeños "paneles bisagra" (uno a cada lado) con ventana opcional entre las puertas de corredera y la parte delantera de los accesos laterales. Las puertas y los paneles del Huey podían ser rápidamente extraídos para volar con los accesos laterales totalmente abiertos.
El primer prototipo YUH-1D voló en agosto de 1960 y en marzo de 1961 fueron entregados 7 helicópteros YUH-1D a la Base de la Fuerza Aérea de Edwards para comenzar las pruebas. El YUH-1D inicialmente fue equipado con un rotor principal de 13,41 metros de diámetro y un motor Lycoming T53-L-9, pero las pruebas revelaron que era necesaria más potencia. Así que las palas del rotor principal fueron alargadas hasta los 14,63 metros de diámetro, con 21 pulgadas (53,34 cm ) de cuerda (anchura de ala en aeronáutica), y el motor fue actualizado a un Lycoming T53-L-11 de 1.100 HP de potencia. La cola fue rediseñada para portar un rotor de cola con palas más largas. Con estas mejoras, el peso máximo del helicóptero cargado era de 4.310 kilogramos . Los modelos "Delta" producidos posteriormente fueron equipados con el motor Lycoming T53-L-13 de 1.400 HP y designados como modelos "H".
Las dos primeras unidades del modelo UH-1D fueron entregadas al Ejército el 9 de agosto de 1963, en concreto fueron entregados a la 11ª División Aerotransportada en Fort Benning, Georgia (Estados Unidos de América). Esta unidad fue renombrada 1ª División de Caballería y desplegada en Vietnam con los nuevos Hueys "Delta". En total fueron entregados 2.008 helicópteros UH-1D al Ejército entre los años 1962 y 1966. Fueron producidos un total de 2561 helicópteros de este modelo "D", entre los que se incluyen 352 construidos por Dornier para las Fuerzas Armadas de Alemania Occidental
El UH-1D fue un versión de recate en base y extinción de incendios para el Ejército de Estados Unidos, tenía un sistema de 190 litros de agua y espuma que podían ser descargados a través de un extensible de 4,88 metros . El resultado de actualizar el UH-1D con el motor Lycoming T53-L-13 más trasladar el tubo Pitot del morro al techo dio un nuevo modelo, el UH-1H, que se convertiría en la variante más producida de la familia Huey.
El modelo UH-1H, o modelo "Hotel", fue el resultado de mejorar el modelo UH-1D montando un motor más potente, el Lycoming T53-L-13 de 1400 HP, además se desplazó el tubo Pitot del morro al techo para reducir la posibilidad de dañarlo al tocar suelo. El prototipo de este modelo, el YUH-1H, voló por primera vez en el año 1966 y la entrega de los helicópteros producidos comenzó en septiembre de 1967. El modelo Huey "Hotel" fue producido en mayor cantidad que cualquier otro modelo de la serie, ya sólo al Ejército de Estados Unidos se entregaron 4.850 unidades.
El JUH-1 fue un UH-1H modificado con un sistema de radar AN/APS 94 montado en una pieza rotativa en la zona inferior del helicóptero, donde estaba el gancho de carga. Los patines de aterrizaje han sido modificados para ser retráctiles de forma que permitan rotar la antena de radar mientras el aparato está en vuelo. El JUH-1 también incorporó un sistema de piloto automático y la aviónica de navegación fue mejorada. El sistema de radar fue conectado por canal de datos (Data link) a estación terrestre para el análisis de las imágenes de radar. Al menos 4 UH-1H fueron transformados a la versión JUH-1 para ser usados por el Ejército estadounidense en Europa y Corea en demostraciones tecnológicas del programa Stand Off Target Acquisition System (SOTAS). Fueron desplegados por primera vez en 1975 y en 1986 fueron reemplazados por el EH-60 Black Hawk.
El UH-1Y Venom o modelo "Yankee", es una actualización del UH-1N para el Cuerpo de Marines de Estados Unidos que realizó su primer vuelo el 18 de noviembre de 2006. Manteniendo la silueta del UH-1N, está dotado de los últimos adelantos de la tecnología aeroespacial. Está equipado con dos motores General Electric T700 y uno de los cambios más visibles es el rotor principal con 4 palas, en lugar las dos que tenían los modelos anteriores. Cuando se diseñó este modelo se buscó la máxima compatibilidad con la versión más actual del helicóptero de ataque de la serie H-1, el AH-1Z Viper, que también está en fase de producción. El Venom está actualmente en producción para reemplazar la antigua flota de helicópteros utilitarios UH-1N Twin Huey del Cuerpo de Marines de Estados Unidos introducidos a principios de la década de 1970. Originalmente los UH-1Y iban a ser refabricados con las estructuras de los UH-1N, pero en abril de 2005 fueron aprobados para ser construidos como helicópteros nuevos.
El UH-1 fue durante mucho tiempo un símbolo de la participación de Estados Unidos en el Sudeste Asiático en general y en Vietnam en particular, y como resultado de ese conflicto se convirtió en uno de los helicópteros más reconocidos del mundo. En Vietnam las principales misiones realizadas por el Huey incluyeron soporte general, asalto aéreo, transporte de carga, evacuación médica, búsqueda y rescate, guerra electrónica, y posteriormente, ataque a tierra. Durante el conflicto, el helicóptero fue evolucionando notablemente hacia una versión más larga basada en el Modelo 205. Esta versión fue inicialmente designada como UH-1D y comenzó a volar a partir del año 1963.
Durante el servicio en la Guerra de Vietnam, el UH-1 fue usado para varios propósitos y en varias condiciones para cada tarea. Al principio los UH-1 de transporte de tropas fueron designados como equipos Blue (Azul) y, por tanto, las tropas transportadas en esos Huey como Blues (Azules), los Huey de reconocimiento o observación fueron equipos White (Blanco) y los Huey de ataque equipos Red (Rojo). Sin embargo, durante el desarrollo del conflicto las tácticas usadas por los militares evolucionaron y los equipos fueron mezclados para obtener resultados más efectivos. De esta forma, los equipos Purple (Morado) con uno o dos Blue (Azul) de transporte descargando tropas y un equipo Red (Rojo) de ataque que proporcionaba protección hasta que las tropas pudieran defenderse. Otro equipo muy efectivo fue el equipo de reconocimiento/ataque Pink (Rosa), que ofreció la capacidad de llevar a cabo los ataques en áreas dónde se sabía que el enemigo estaba presente pero no se sabía el punto exacto.
Los equipos de reconocimiento/ataque (Pink) estaban formados por equipos "cazador-matador" (hunter-killer) de helicópteros UH-1 Iroquois volando junto a helicópteros de observación (Hughes OH-6 Cayuse). La forma de operar de estos equipos de parejas era: mientras el observador volaba lento y bajo para descubrir a los enemigos, el UH-1 artillado disparaba a los enemigos descubiertos.
Durante el curso de la guerra, el UH-1 pasó por numerosas actualizaciones. Cada uno de los modelos "A", "B" y "C" y de los modelos "D" y "H"había mejorado el rendimiento y capacidad de transportar carga. Los UH-1B y C realizaron el papel de helicóptero artillado y algunas labores de transporte hasta 1967, cuando el nuevo AH-1 Cobra entró en escena. El Cobra, un helicóptero de ataque basado en el UH-1, era más rápido, de perfil estrecho, más difícil de atinar, y capaz de cargar más armamento. El incremento y sofisticación de las defensas antiaéreas del Ejército de Vietnam del Norte hizo que continuar con los helicópteros artillados basados en el UH-1 fuese impracticable, y después de que el Cobra fuera adoptado como el helicóptero de ataque principal del Ejército. Los devotos del UH-1 en el papel de helicóptero artillado citan su habilidad para actuar como evacuación improvisada si era necesario, así como las superiores capacidades observacionales de la gran cabina del Huey, que permitía a los artilleros de puerta disparar hacia atrás y los laterales del helicóptero.
El Ejército de Estados Unidos retiró el UH-1 Huey con la introducción del UH-60 Black Hawk, sin embargo, el Ejército aún tiene una flota residual de unos 700 UH-1 que supuestamente serán mantenidos hasta el año 2015. El mantenimiento de este helicóptero por parte del Ejército estaba previsto que finalizará en el 2004.
El Cuerpo de Marines de Estados Unidos continúa confiando en el modelo UH-1N y está comenzando a introducir su variante más reciente, el UH-1Y Venom. El UH-1 ha sido ampliamente exportado y continúa en primera línea de servicio en numerosos países.
Especificaciones (UH-1H):
Tripulación: de 1 a 4 (piloto, copiloto y dos artilleros)
Capacidad: 14 pasajeros o 6 camillas.
Carga: 1.760 kg .
Longitud: 17,4 m
Diámetro rotor principal: 14,6 m
Envergadura: 2,6 m
Altura: 4,4 m
Peso vacío: 2.365 kg
Peso cargado: 4.100 kg
Peso máximo al despegue: 4.310 kg
Planta motriz: 1× turboeje Lycoming T53-L-13, 1.045 kW (1.400 HP)
Velocidad máxima operativa (Vno): 217 km/h (135 mph , 117 kn)
Velocidad crucero (Vc): 201 km/h (125 mph , 109 kn)
Alcance: 510 km
Techo de servicio: 5.910 m (19.390 ft ) dependiendo de factores de entorno tales como peso, meteorología, etc.
Trepada: 8,9 m/s
Potencia/peso: 0,34 HP/kg (0,25 kW/kg)
Armamento: Ametralladoras: 2× de 7,62 mm M60, Minigun GAU-17/A o Rheinmetall MG3 y Cohetes: 2× contenedores de 7 o 19 cohetes de 70 mm.
25. Helicóptero Sikorsky SH-3 Sea King
El Sikorsky SH-3 Sea King, designado S-61 por la compañía, es un helicóptero bimotor polivalente, aunque destinado principalmente a la guerra antisubmarina (ASW), fabricado por la compañía estadounidense Sikorsky Aircraft. Ha estado en servicio con la Armada de los Estados Unidos y en otras fuerzas desde principios de los años 1960, y continúa en servicio en muchos países alrededor del mundo. El Sea King también ha sido fabricado bajo licencia en Italia por Agusta, en Japón por Mitsubishi, y en el Reino Unido como Westland Sea King. Las versiones civiles principales de este helicópteros son la S-61L y S-61N.
Especificaciones:
Tripulación: 4 (piloto, copiloto y dos operadores para guerra submarina)
Capacidad: 3
Longitud: 16,7 m
Diámetro rotor principal: 19 m
Altura: 5,13 m
Peso vacío: 5.382 kg
Peso cargado: 8.449 kg
Peso máximo al despegue: 10.000 kg
Planta motriz: 2× turboeje General Electric T58-10.
Potencia: 1.400 CV cada uno.
Hélices: 1
Velocidad nunca excedida (Vne): 270 km/h
Alcance: 1000 km
Techo de servicio: 4.481 m
Régimen de ascenso: 400 - 670 m/min
Armamento: Torretas y armas estacionarias en puertas de algunos modelos
Otros: Carga nuclear de profundidad, 2 torpedos Mk. 46/44 antisubmarino.
26. Helicóptero Bell AH-1 Cobra
El AH-1 Cobra es un helicóptero de ataque fabricado por Bell Helicopter Textron. Comparte mismo motor, transmisión y sistema de rotor con el UH-1 Iroquois más antiguo. El AH-1 a veces también es llamado "HueyCobra" o "Snake". El AH-1 fue en el pasado la columna vertebral de la flota de helicópteros de ataque del Ejército de Estados Unidos, pero fue reemplazado por el AH-64 Apache en servicio con el Ejército. Modelos actualizados continúan volando para muchos otros usuarios. Las versiones bimotor del AH-1 Cobra, AH-1 SuperCobra, continúan en servicio con el Cuerpo de Marines de Estados Unidos como principal helicóptero de ataque en servicio.
La compañía aeronáutica Bell diseñó un helicóptero de ataque basado inicialmente en el UH-1B Huey, que pasó a denominarse modelo N209J. El prototipo disponía de la planta motriz y el sistema de motor y transmisión al rotor del tipo UH-1C , además del rotor principal; pero con un nuevo fuselaje, de perfil bajo, con asientos colocados en tándem, que disminuía la anchura, haciéndolo más compacto y resistente. El piloto se sentaba detrás y el copiloto/artillero delante y disponía de unos mandos de control bastante más primitivos que los que disponía el piloto, pero que le permitían pilotar la aeronave en caso de emergencia o necesidad, los cristales eran blindados para proteger a ambos tripulantes.
El fuselaje del HueyCobra, de una combinación de aluminio permitía una reparación y mantenimiento sencillos, pero tenía a su vez una gran resistencia debido a la protección especial consistente en paneles blindados Noroc. El AH-1G disponía de un tanque de combustible de 936 litros , siendo éste autosellante. Otras medidas de seguridad eran la protección del motor y los sistemas hidráulicos protegidos con el mismo tipo de blindaje reseñado anteriormente.
El prototipo disponía de una pequeña aleta bajo la cola del helicóptero para dar mayor estabilidad, sin embargo, esto fue eliminado, pues los posteriores modelos de serie eran más estables que el prototipo gracias al sistema del rotor principal semirrígido 540, que le daba más maniobrabilidad. Al eliminar la capacidad de transporte y su bodega, el Modelo 209 disponía de menores pesos operativos, disponiendo de una relación de potencia mayor. Al igual que los Huey, el Modelo 209 disponía de patines, que pesaban poco y tenían un diseño sencillo, muy efectivos en cualquier terreno.
El modelo denominado Cobra, disponía de la misma electrónica y fácil mantenimiento del Huey. El Modelo 209 contaba con rotor de dos palas alimentado por un motor turbo T52 L-11 de 1.100 hp. Llevaba una ametralladora Gatling M-134 rotativa en una torreta móvil y dos alas embrionarias que tenían el doble sentido de descargar al rotor en vuelo gracias a su sustentación y poder transportar armamento.
El primer vuelo del prototipo fue realizado el 7 de septiembre de 1965. El ejército, que necesitaba un helicóptero que cubriera el hueco hasta la llegada del AH-56, necesitaba de un aparato con mejores características que tenía que ser cubierta en corto espacio de tiempo, con bajo costo y de forma que el impacto fuera mínimo en el sistema logístico y de entrenamiento. Como el Cobra disponía de numerosas partes en común con los transportes Huey, pero con mejores capacidades, el US Army decidió adjudicar el proyecto a Bell en noviembre.
En diciembre, el Cobra fue sometido a un programa intensivo de pruebas por el Ejército en la Base Aérea de Edwards, California. Dado el éxito de las pruebas, en abril de 1966, el US Army decidió encargar dos aparatos de preproducción y 110 unidades de producción. Designado AH-1G y apodado HueyCobra, el tipo se empezó a suministrar al US Army en junio de 1967, y al cabo de dos meses ya se utilizaba en misiones sobre Vietnam. El US Marine Corps se interesó por este helicóptero, lo que dio como resultado la entrega, en 1969, de 38 AH-1G procedentes de la línea de producción del Ejército, como medida transitoria en tanto se iniciaban las entregas de los 49 ejemplares de la versión AH-1J SeaCobra pedidos en mayo de 1968.
La producción del AH-1G fue precedida por dos prototipos YAH-1G, que volaron por primera vez el 15 de octubre de 1966 y en marzo de 1967. Estos HueyCobra de preserie disponían de todas las mejoras que fueron utilizadas en los primeros AH-1G respecto al prototipo N209J. A pesar del contrato inicial de 110 ejemplares, la producción continuó durante el conflicto de Vietnam, entregándose un total de 1.126 ejemplares hasta febrero de 1973. A los Cobra de serie se les aplicó algunas mejoras respecto al prototipo. Se añadió el rotor principal semirrígido “540” del UH-1C que mejoraba la maniobrabilidad respecto a los anteriores Huey y al prototipo original. Se instaló un motor Lycoming T53-L-13 de 1.400 hp, que unido al rotor 540, doblaba en velocidad a los UH-1B. El helicóptero estaba diseñado para destruir, pero también para no ser derribado, por lo que copiloto y piloto disponían de cristales blindados, con paneles laterales que podían elevarse para mayor protección. También se instalaron esquís de aterrizaje fijos, que disminuían el peso y la complejidad de los esquís retráctiles del prototipo Cobra.
Los primeros HueyCobras fueron entregados en junio de 1957. El AH-1 al principio fue considerado una variante de la línea H-1, por lo que fue designado como UH-1H. Luego, cuando se hizo una mejora del UH-1D, este nuevo modelo utilitario se le designó como UH-1H y el HueyCobra pasó a llamarse AH-1G; siéndole asignada la letra "G" de la serie y adoptando la letra "A" para designación de ataque. Bell fabricó 1.116 helicópteros AH-1G para el Ejército de Estados Unidos entre 1967 y 1973, y los Cobras llegaron a desempeñar más de un millón de horas operacionales en Vietnam.
Los AH-1 Cobra fueron usados por el Ejército de Estados Unidos durante la Ofensiva del Tet en 1968 y al final de la Guerra de Vietnam. Los HueyCobra proporcionaron fuego de soporte a las fuerzas terrestres, escoltaron helicópteros de transporte, y desempeñaron otros papeles. También formaron equipos de parejas "cazador matador" ("hunter killer" en inglés) con los helicópteros de reconocimiento OH-6A Cayuse. Una de las tácticas que realiza el equipo era el OH-6 volando bajo y lento para encontrar fuerzas enemigas y el Cobra atacando a los enemigos descubiertos.
Durante la Guerra del Golfo en 1990-1991, los Cobra y SeaCobra fueron desplegados para misión de soporte. El Cuerpo de Marines de Estados Unidos desplegó 91 SeaCobra y el Ejército de Estados Unidos 140 Cobra. 3 AH-1 fueron perdidos en accidentes después y durante el combate. Los Cobra estadounidenses también fueron usados en otras operaciones a lo largo de la década de 1990.
El helicóptero de ataque Cobra fue usado de forma extensa por la Fuerza Aérea Israelí en la Guerra del Líbano de 1982 contra las fuerzas sirias. Los Cobras de la FAI destruyeron docenas de vehículos blindados de combate, incluyendo muchos de los modernos carros de combate T-72 de origen soviético.
Especificaciones técnicas:
Tipo: Helicóptero de Ataque
Tripulación: Un piloto y un artillero
Envergadura: 3,15 m
Anchura del fuselaje: 0,91 m
Longitud total: 16,18 m
Longitud total del fuselaje: 13,59 m
Altura: 4,09 m
Diámetro del rotor principal: 13,41 m
Diámetro del rotor de cola: 2,59 m
Peso en vacío: 2754 kg
Peso máximo al despegue: 4.310 kg
Capacidad de combustible interno: 936 l
Velocidad máxima: 315 km/h
Velocidad ascensional: 482 m/min
Techo operativo con efecto suelo: 3.702 m
Radio de combate: 414 km
Planta motriz: 1 Avco Lycoming T53-L-13 de 1400 cv.
27. Avión McDonnell Douglas F/A-18
El F/A-18 Hornet es un caza polivalente bimotor de cuarta generación de origen estadounidense con capacidad todo tiempo, para ser embarcado en portaaviones. Fue desarrollado en los años 1970 por la compañía McDonnell Douglas (desde 1997 integrada en Boeing) a partir del prototipo Northrop YF-17 para la Armada de los Estados Unidos (USN o U.S. Navy) y el Cuerpo de Marines estadounidense (USMC). El Hornet también ha sido exportado a siete países para servir en sus fuerzas aéreas. Desde 1986 es usado para acrobacia aérea por el grupo de demostración aérea Blue Angels de la U.S. Navy , conocido en todo el mundo por sus espectaculares maniobras acrobáticas.
Este avión de combate fue el primero de Estados Unidos en combinar capacidades de caza y ataque para atacar objetivos tanto aéreos como terrestres; de ahí su designación F/A, "F" de Fighter y "A" de Attack (en español: «caza» y «ataque»). Las principales misiones que puede desempeñar son: caza de escolta, defensa aérea, supresión de defensas aéreas enemigas, interdicción, apoyo aéreo cercano y reconocimiento. Su gran versatilidad y fiabilidad le han demostrado ser un valioso aparato, aun cuando había sido criticado por su falta de alcance y de capacidad para armamento comparándolo con sus predecesores más recientes, como el F-14 Tomcat en el papel de caza y cazabombardero, y los A-6 Intruder y A-7 Corsair II en el papel de ataque.
El F/A-18 se ha fabricado en cuatro versiones principales, primero los F/A-18A/B y posteriormente los mejorados F/A-18C/D. Las versiones A/C son monoplazas mientras que las B/D son biplazas. Las versiones C/D del Hornet han servido como línea base de diseño para la creación del F/A-18E/F Super Hornet, una evolución más grande y avanzada. Comparado con el Hornet original, el Super Hornet es más grande, pesado, con más alcance y dispone de más capacidad para armamento. La introducción del F/A-18E/F ha permitido la retirada de varios tipos de aviones anticuados (como caza, ataque y avión cisterna) en la Armada estadounidense, que ahora cuenta con los F/A-18 Hornet y Super Hornet en su flota y, gracias a su polivalencia, cumplen todas las misiones de los modelos retirados.
Especificaciones:
Tipo Caza polivalente
Fabricantes McDonnell Douglas / Boeing - Northrop
Primer vuelo 18 de noviembre de 1978
Introducido 7 de enero de 1983
Estado En servicio
N.º construidos 1.480
Costo unitario 41 millones de US$ (2008)
Tripulación: 1 en el F/A-18C , 2 en el F/A-18D (piloto y oficial de sistemas de armas)
Longitud: 17,1 m
Envergadura: 12,3 m (con misiles Sidewinder)
Altura: 4,7 m
Superficie alar: 38 m²
Perfil alar: NACA 65A005 mod root, 65A003.5 mod tip
Peso vacío: 11.200 kg
Peso cargado: 16.850 kg
Peso máximo al despegue: 23.400 kg
Planta motriz: 2× turbofán General Electric F404-GE-402
Empuje normal: 48,9 kN (11.000 lbf) de empuje cada uno.
Empuje con postquemador: 79,2 kN (17.750 lbf) de empuje cada uno.
Velocidad máxima operativa (Vno): 1.915 km/h (Mach 1,8) a 12.190 m
Radio de combate: 537 km en misión hi-lo-lo-hi
Alcance en ferry: 3.330 km
Techo de servicio: 15.000 m
Régimen de ascenso: 254 m/s
Carga alar: 450 kg/m²
Empuje/peso: >0,95
Aviónica: Radar APG-73
Armamento:
-Cañones: 1× M61 Vulcan de 20 mm en el morro, con 578 proyectiles
-Puntos de anclaje: 9 (2× en los extremos de las alas, 6× bajo las alas, y 1× bajo el fuselaje) con una capacidad de 6.215 kg de armamento y combustible externo, para cargar una combinación de:
Bombas:
-JDAM
-Bombas guiadas por láser de la serie Paveway.
-CBU-87
-CBU-89
-CBU-97
-Mk 20 Rockeye II
-Bombas nucleares B61/Mk57
Cohetes:
-Hydra 70 de 70 mm
-Zuni de 127 mm
Misiles:
Misiles aire-aire:
-4× AIM-9 Sidewinder o 4× AIM-132 ASRAAM or 4× IRIS-T o 4× AIM-120 AMRAAM, y
-2× AIM-7 Sparrow o 2× AIM-120 AMRAAM adicionales
Misiles aire-superficie:
-AGM-65 Maverick
-Standoff Land Attack Missile (SLAM-ER)
-AGM-88 HARM misil antirradar (ARM)
-AGM-154 Joint Standoff Weapon (JSOW)
-Taurus KEPD 350 (misil de crucero)
Misiles antibuque: AGM-84 Harpoon
Fuentes: Wikipedia.org, imfdb.org, impdb.org, blog Armas y Cine.
